工程制图电子教案说课材料

水利工程制图电子教案一、教学目标1. 了解水利工程制图的基本知识，掌握图纸的分类和用途。

2. 熟悉水利工程制图的基本原理，掌握投影法、视图法等制图方法。

3. 学会使用水利工程制图软件，提高制图效率。

4. 培养学生的空间想象能力和动手能力，为后续水利工程设计打下基础。

二、教学内容1. 水利工程制图基本知识a. 图纸的分类与用途b. 制图国家标准c. 制图符号和标注2. 水利工程制图基本原理a. 投影法b. 视图法c. 剖面图和断面图3. 水利工程制图软件的使用a. AutoCAD软件基本操作b. 绘制简单的二维图形c. 绘制水利工程常用图形4. 水利工程图纸的编制a. 平面图b. 立面图c. 剖面图d. 详图5. 水利工程制图实践a. 抄绘图纸b. 设计简单的水利工程图纸c. 分析并改进图纸中的问题三、教学方法1. 采用讲授法，讲解水利工程制图的基本知识和原理。

2. 采用演示法，展示水利工程制图软件的操作方法和技巧。

3. 采用实践法，让学生动手操作，提高制图能力。

4. 采用案例分析法，分析实际图纸中的问题，培养学生的解决问题的能力。

四、教学资源1. 教材：《水利工程制图》2. 计算机软件：AutoCAD3. 教学图纸和案例图纸4. 教学视频和图片素材五、教学评价1. 平时成绩：考察学生的出勤、课堂表现、作业完成情况。

2. 实践操作考核：评价学生在课堂上绘制图纸的能力。

3. 期末考试：考察学生对水利工程制图知识的掌握程度。

4. 综合评价：结合平时成绩、实践操作考核和期末考试成绩，全面评价学生的学习效果。

六、教学安排1. 课时：共计32课时，包括理论教学和实践操作两部分。

2. 教学计划：第1-8课时：讲解水利工程制图基本知识和原理第9-16课时：介绍水利工程制图软件的使用第17-24课时：学习水利工程图纸的编制第25-32课时：进行水利工程制图实践和综合训练七、教学步骤1. 第1-4课时：介绍图纸的分类与用途，讲解制图国家标准和符号标注。

工程制图与识图电子教案第一章：工程制图基础1.1 制图国家标准学习国家制图标准的基本规定，如图幅、比例、线型、字体等。

练习正确使用图框、栏及比例尺。

1.2 绘图工具与设备介绍绘图板、丁字尺、三角板、圆规、曲线板等基本绘图工具的使用方法。

学习使用计算机辅助设计（CAD）软件进行工程制图。

1.3 基本绘图方法学习点、线、面的绘制方法及相互之间的关系。

练习正交投影、斜投影和透视投影的绘制方法。

第二章：平面图形2.1 基本图形绘制学习绘制直线、圆、弧、椭圆等基本图形。

练习图形变换，如平移、旋转、镜像等。

2.2 平面图形解析学习平面图形的识读方法，如点、线、面的相互关系。

练习图形的尺寸标注、角度标注和文字说明。

2.3 平面图形应用学习平面图形的解析方法，如平面图形的面积计算、重心计算等。

练习绘制机械零件的平面图形，并进行尺寸标注和文字说明。

第三章：立体几何3.1 立体几何基础学习立体几何的基本概念，如点、线、面、体等。

练习立体图形的绘制方法，如正交投影、斜投影等。

3.2 立体几何变换学习立体图形的变换方法，如平移、旋转、翻转等。

练习立体图形的尺寸标注、角度标注和文字说明。

3.3 立体几何应用学习立体图形的解析方法，如立体图形的体积计算、表面积计算等。

练习绘制机械零件的三视图，并进行尺寸标注和文字说明。

第四章：机械制图4.1 机械制图标准学习机械制图的国家标准，如图样、标注、符号等。

练习正确使用图样、栏、比例尺等。

4.2 机械零件图学习机械零件图的绘制方法，如轴、齿轮、螺纹等。

练习机械零件图的尺寸标注、角度标注和文字说明。

4.3 机械装配图学习机械装配图的绘制方法，如装配关系、运动关系等。

练习机械装配图的尺寸标注、角度标注和文字说明。

第五章：工程识图5.1 工程图纸识读学习工程图纸的基本元素，如线型、符号、标注等。

练习工程图纸的识读方法，如平面图、立面图、剖面图等。

5.2 建筑图纸识读学习建筑图纸的基本元素，如建筑构件、建筑符号、标注等。

《工程制图》课程教案一、课程定位本课程是从事工程设计及CAD应用和开发的基础。

本课程的主要任务是使学生了解计算机图形系统中有关硬件配置方面的基本知识，掌握图形生成与输出的基本原理，学会图形设计的基本方法。

二、课程总目标本课程作为我院各专业的必修课，目的是使学生通过对本课程的学习，掌握计算机图形系统中有关硬件配置方面的基本知识，掌握图形生成与输出的基本原理，学会图形设计的基本方法。

培养学生使用计算机解决学习和工作中实际问题的能力，使计算机成为学生快速获取知识，提高工作效率的有力工具，从而促进各专业各学科的学习和应用。

在教学中应注重计算机应用技术与学生各自的专业教学、技能训练相结合，提高大学生综合素质与能力。

（一）知识目标1、熟悉和掌握国家标准的有关规定，具有查阅有关标准的能力；2、掌握基本理论及对三维立体及其相互位置的分析方法，能阅读工程图样；3、能熟练地应用绘图仪器、CAD绘图技术、徒手三种方法绘制工程图样。

（二）职业能力培养目标1、培养学生的自学能力、独立工作能力；2、培养并提高学生的观察能力，空间思维能力和形象思维能力；3、培养学生的创造能力和审美能力。

（三）素质目标1、培养学生手、脑并用的良好学习习惯，养成认真负责的态度和严谨细致的作风；2、增强学生的自信心，并逐渐具有竞争效益意识。

3、具有团队合作精神。

三、课程设计思路及课程内容1、设计思路主要采用的是教育部推荐的职业技术教育教材，这些教材都是近几年新出版的，教材遵循“以应用为目的”，“以必需、够用为度”，对学生加深课程内容的认识、自主学习、发挥个人创造性提供了较大的空间，具有较好的系统性、完整性，基本上适合本专业学生。

2、内容模块1、选取教学内容①以必须、够用为度选取教学内容在教学过程中，对教学内容进行了大胆的调整，尽量与企业的实际生产过程相联系。

在教学举例、习题、实验课题等方面尽量取材于企业实际需求。

教学中采取逆向思维，从体到面、线及点，先将抽象的二维转化为形象的三维，再从三维生成二维工程图,从而实现物与图的熟练转换,实现计算机信息技术与工程制图理论基础的有机结合。

(完整版)《工程制图CAD》教案•课程介绍与教学目标•CAD软件基础知识•工程图绘制基本流程与方法•典型机械零件CAD实例分析目录•建筑行业CAD应用案例分析•行业前沿技术及发展趋势01课程介绍与教学目标掌握CAD 技术对于提高工程设计效率、优化设计方案具有重要意义。

本课程旨在培养学生掌握工程制图和CAD技术的基本理论和技能，为后续的工程设计课程打下基础。

工程制图是工程技术领域的重要基础课程，CAD技术是现代工程设计的主要手段。

课程背景及意义工程制图的基本概念和原理，包括投影原理、视图表达、尺寸标注等。

工程实例的讲解和练习，包括零件图、装配图、建筑施工图等。

CAD软件的基本操作和技能，包括绘图命令、编辑命令、图层管理等。

要求学生能够熟练掌握工程制图和CAD技术的基本理论和技能，能够独立完成简单的工程设计任务。

教学内容与要求教学目标与任务知识目标教学任务能力目标情感目标掌握工程制图和CAD技术的基本理论和知识。

能够运用所学知识完成简单的工程设计任务，具备初步的工程设计能力。

培养学生对工程设计的兴趣和热情，提高学生的创新意识和实践能力。

通过理论讲解、实例演示、实践操作等多种教学手段，帮助学生掌握工程制图和CAD技术的基本理论和技能。

考核方式及标准平时成绩包括课堂表现、作业完成情况等，占总评成绩的30%。

期末考试采用闭卷考试形式，主要考察学生对工程制图和CAD技术的掌握程度和应用能力，占总评成绩的70%。

总评成绩平时成绩和期末考试成绩的综合评定，其中60分以上为及格，80分以上为优秀。

02CAD软件基础知识CAD软件简介及发展历程CAD软件定义计算机辅助设计（Computer-Aided Design，CAD）软件是一种利用计算机技术辅助设计师进行设计工作的工具。

CAD软件发展历程从20世纪60年代的二维绘图系统，到70年代的三维线框造型系统，再到80年代的三维实体造型系统，以及90年代的特征造型系统，CAD 技术不断发展和完善。

•课程背景与目标•教学内容与方法•教学过程与实施•教学效果与反馈目录•教学反思与改进•附录与参考资料01课程背景与目标课程内容包括投影理论、制图基础、工程图样的表达方法、标准件与常用件、零件图与装配图等。

通过本课程的学习，学生应能熟练掌握工程制图的基本理论和基本技能，具备独立绘制和阅读工程图样的能力。

工程制图是工程类专业必修的一门技术基础课，旨在培养学生掌握工程图样的绘制和阅读能力。

工程制图课程简介知识目标能力目标素质目标030201教学目标与要求教材选用及特点选用教材教材特点02教学内容与方法教学内容安排工程制图基础知识包括投影原理、视图表达、尺寸标注等。

制图技能与规范学习绘图工具的使用、制图标准与规范等。

工程实例分析结合典型案例，分析工程制图的实际应用。

教学方法与手段讲授法讨论法案例分析法实践教学环节课程设计课内实践布置综合性课程设计任务，要求学生独立完成一套完整的工程图纸。

企业实习03教学过程与实施学生准备预习相关知识点，了解工程制图的基本概念和原理。

教师准备熟悉教学内容，准备教学课件、工程制图软件、教学模型等教学资源。

导入方式通过展示一些经典的工程制图作品，激发学生的学习兴趣和好奇心。

课前准备与导入课堂讲解与演示讲解内容详细讲解工程制图的基本原理、制图规范、常用符号和标注方法等知识点。

演示方式通过工程制图软件或实物模型，演示制图的步骤和方法，让学生更加直观地了解制图的过程。

互动环节鼓励学生提问，及时解答学生的疑问，增强课堂互动性。

学生练习与指导练习内容指导方式反馈与评估04教学效果与反馈学生成绩分析成绩分布情况成绩提升情况成绩与能力的关系1 2 3总体满意度具体满意度改进建议学生满意度调查教师自我评价教学内容掌握情况01教学方法运用情况02教学效果评估情况0305教学反思与改进教学中存在的问题理论与实践脱节教学方法单一缺乏个性化教学改进措施与建议加强实践教学01采用多种教学方法02实施个性化教学03未来展望与发展趋势智能化教学虚拟现实技术跨学科融合06附录与参考资料规定了房屋建筑制图的基本规则、图线、字体、比例、符号等，是工程制图的基础标准。

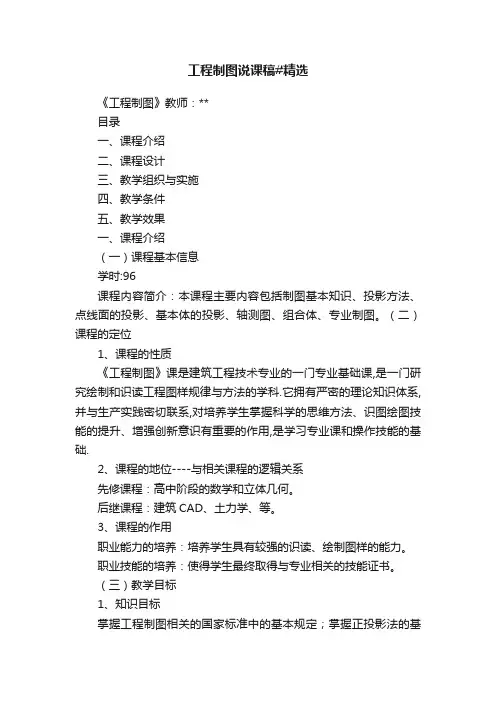

工程制图说课稿#精选《工程制图》教师：**目录一、课程介绍二、课程设计三、教学组织与实施四、教学条件五、教学效果一、课程介绍（一）课程基本信息学时:96课程内容简介：本课程主要内容包括制图基本知识、投影方法、点线面的投影、基本体的投影、轴测图、组合体、专业制图。

（二）课程的定位1、课程的性质《工程制图》课是建筑工程技术专业的一门专业基础课,是一门研究绘制和识读工程图样规律与方法的学科.它拥有严密的理论知识体系,并与生产实践密切联系,对培养学生掌握科学的思维方法、识图绘图技能的提升、增强创新意识有重要的作用,是学习专业课和操作技能的基础.2、课程的地位----与相关课程的逻辑关系先修课程：高中阶段的数学和立体几何。

后继课程：建筑CAD、土力学、等。

3、课程的作用职业能力的培养：培养学生具有较强的识读、绘制图样的能力。

职业技能的培养：使得学生最终取得与专业相关的技能证书。

（三）教学目标1、知识目标掌握工程制图相关的国家标准中的基本规定；掌握正投影法的基本理论及其应用；掌握阅读和绘制工程图样的基本知识、基本方法和技能；掌握轴测图的绘图技能；熟练掌握正等测、斜二测作图方法；掌握组合体视图的识读、绘制和尺寸标注；掌握物图转换的基本规律和表达方法；掌握本专业图的图示内容及图示方法和图示特点；掌握专业制图的有关标准规定和表达方法,掌握绘制和阅读本专业图的基本技能；初步掌握绘制和阅读不太复杂的专业图的方法2、能力目标具有能够学习并依据《工程制图》国家标准及其有关规定进行绘图的基本能力；具有绘制、识读简单程度的工程图的基本能力；培养较强的空间想象能力和形体表达能力；培养绘制（徒手绘图、尺规绘图）和阅读工程图样的基本技能；培养善于发现问题、分析问题、解决问题的基本实践能力。

3、素质目标根据该课程内容和本专业学生特点，引导学生积极思考、乐于实践、注重学生德智体全面发展；通过工程实例阅读、绘制专业工程图样，学生参与课程建设、参与工程实践，培养学生发现、分析和解决问题的基本能力，培养团队协作精神和创新能力，培养认真负责的工作态度和严谨细致工作作风。

工程制图与识图电子教案第一章：工程制图基础1.1 制图标准与规范了解国家制图标准的基本要求掌握图幅、比例、字体和线型的规范使用1.2 投影原理学习正投影、斜投影和透视投影的基本概念掌握三视图的绘制方法和相互关系1.3 工程图样的组成与表达学习工程图样的常见组成部分，如栏、比例尺、图纸编号等掌握图样中的线条、标注、符号和文字的规范使用第二章：基本绘图技巧与方法2.1 绘图工具与设备熟悉绘图板、丁字尺、三角板等基本绘图工具的使用方法掌握AutoCAD等计算机辅助绘图软件的基本操作2.2 基本绘图技巧学习绘制直线、圆、圆弧、多边形等基本图形的方法掌握图形的精确绘制和修改技巧2.3 绘制工程图样实例通过对实际工程图样的分析，学习图样的绘制步骤和方法掌握工程图样的标注和表达技巧第三章：机械零件图的识读与绘制3.1 零件图的概述了解零件图的概念和作用掌握零件图的常见表达方式，如正视图、侧视图、俯视图等3.2 零件图的识读方法学习零件图的阅读步骤和技巧掌握零件图中的尺寸、公差、表面粗糙度等信息的识别和理解3.3 零件图的绘制与标注学习零件图的绘制方法和步骤掌握零件图中的尺寸标注、形位公差标注和表面粗糙度标注等规范使用第四章：装配图的识读与绘制4.1 装配图的概述了解装配图的概念和作用掌握装配图的常见表达方式，如总装图、分装图、爆炸图等4.2 装配图的识读方法学习装配图的阅读步骤和技巧掌握装配图中的组件、配合关系、运动机构等信息的识别和理解4.3 装配图的绘制与标注学习装配图的绘制方法和步骤掌握装配图中的组件标注、配合标注和运动机构标注等规范使用第五章：建筑图的识读与绘制5.1 建筑图的概述了解建筑图的概念和作用掌握建筑图的常见表达方式，如平面图、立面图、剖面图等5.2 建筑图的识读方法学习建筑图的阅读步骤和技巧掌握建筑图中的房间尺寸、结构布局、材料等信息的识别和理解5.3 建筑图的绘制与标注学习建筑图的绘制方法和步骤掌握建筑图中的尺寸标注、材料标注和构造说明等规范使用第六章：电气图的识读与绘制6.1 电气图的概述了解电气图的概念和作用掌握电气图的常见表达方式，如系统图、电路图、平面图等6.2 电气图的识读方法学习电气图的阅读步骤和技巧掌握电气图中的符号、线路、控制逻辑等信息的识别和理解6.3 电气图的绘制与标注学习电气图的绘制方法和步骤掌握电气图中的符号标注、线路标注和控制逻辑标注等规范使用第七章：线路图的识读与绘制7.1 线路图的概述了解线路图的概念和作用掌握线路图的常见表达方式，如电路图、系统图、接线图等7.2 线路图的识读方法学习线路图的阅读步骤和技巧掌握线路图中的设备、线路、连接方式等信息的识别和理解7.3 线路图的绘制与标注学习线路图的绘制方法和步骤掌握线路图中的设备标注、线路标注和连接方式标注等规范使用第八章：液压与气压图的识读与绘制8.1 液压与气压图的概述了解液压与气压图的概念和作用掌握液压与气压图的常见表达方式，如系统图、原理图、元件图等8.2 液压与气压图的识读方法学习液压与气压图的阅读步骤和技巧掌握液压与气压图中的符号、线路、控制逻辑等信息的识别和理解8.3 液压与气压图的绘制与标注学习液压与气压图的绘制方法和步骤掌握液压与气压图中的符号标注、线路标注和控制逻辑标注等规范使用第九章：计算机辅助绘图与设计9.1 计算机辅助绘图软件概述了解常见计算机辅助绘图软件，如AutoCAD、SolidWorks、Pro/ENGINEER 等掌握计算机辅助绘图软件的基本操作和功能9.2 二维绘图与三维建模学习二维图形的绘制和编辑技巧掌握三维模型的创建、编辑和渲染方法9.3 计算机辅助设计（CAD）与计算机辅助制造（CAM）了解CAD/CAM技术的基本概念和应用领域掌握CAD/CAM软件在工程制图与识图中的应用方法第十章：工程制图与识图的实践应用10.1 工程制图与识图的实际案例分析分析实际工程制图与识图案例，了解其在工程设计、制造和施工中的应用掌握工程制图与识图在实际工作中的重要性10.2 工程制图与识图的技能提升学习工程制图与识图的相关书籍、资料和课程，不断提高自己的专业素养掌握与工程制图与识图相关的国家标准和行业规范10.3 工程制图与识图的职业生涯规划了解工程制图与识图专业的发展前景和就业方向制定个人职业生涯规划，为未来的职业发展奠定基础第十一章：现代制图技术的发展与应用11.1 数字样机与三维打印了解数字样机的设计与制作过程掌握三维打印技术在工程制图中的应用与实践11.2 虚拟现实（VR）与增强现实（AR）在制图中的应用学习VR和AR技术的基本原理探索VR和AR技术在工程制图与识图领域的应用前景11.3 云计算与大数据在工程制图中的应用了解云计算与大数据的基本概念掌握云计算与大数据在工程设计、制造和管理中的应用方法第十二章：图纸管理与协同工作12.1 图纸管理的基本原则与方法学习图纸管理的流程、规范和工具掌握图纸的归档、检索和版本控制技巧12.2 协同工作与团队协作了解协同工作平台的基本概念和功能掌握在团队协作中使用协同工作平台进行图纸共享和交流的方法12.3 工程制图中的知识产权保护了解工程制图中的知识产权法律法规掌握保护自己图纸知识产权的技巧和方法第十三章：工程制图与职业素养13.1 工程师的职业素养学习工程师应具备的职业操守、沟通能力和团队协作精神了解工程师在工程制图与识图工作中的责任与担当13.2 工程伦理与职业道德探讨工程伦理与职业道德在工程制图与识图中的应用学习在工程制图中遵守职业道德和保护公共利益的重要性13.3 工程制图教育与终身学习了解工程制图教育的目标与内容树立终身学习的观念，不断提升自己的专业能力和素质第十四章：工程制图与项目管理14.1 项目管理的基本概念与方法学习项目管理的基本原理、流程和工具掌握项目计划、执行、监控和收尾的技巧14.2 工程制图在项目管理中的应用了解工程制图在项目管理中的作用和价值掌握利用工程制图对项目进度、成本和质量进行控制的方法14.3 案例分析：工程制图在项目管理中的应用实例分析实际工程项目中工程制图的应用案例学习工程项目中工程制图与项目管理相结合的成功经验第十五章：工程制图的未来发展趋势15.1 智能制图与自动化技术了解智能制图和自动化技术的发展趋势掌握智能制图软件和自动化设备在工程制图中的应用方法15.2 绿色制图与可持续发展学习绿色制图的基本原则和方法探索绿色制图在工程制图领域中的应用前景15.3 工程制图与全球化的挑战了解全球化背景下工程制图面临的挑战与机遇学习如何在国际化工程制图市场中提升自己的竞争力重点和难点解析本文档详细地介绍了工程制图与识图电子教案的内容，共分为十五个章节。

第二节相贯线一、相贯线的概念如图所示的各种形体，它们都是由一些相交的回转体组成，这种相交的回转体称为相贯体，其回转体表面之间的交线称为相贯线。

二、相贯线的性质1 相贯线是两相交回转体表面的共有线，也是两立体表面的分界线，相贯线上的点是两回转体表面的共有点，同时存在于两形体的表面上。

2 回转体的表面是曲面，所以相贯线是曲面与曲面之间的交线，通常情况下，相贯线是一条封闭的空间曲线，特殊情况下，相贯线也可能是平面曲线或直线。

相贯线为平面曲线相贯线为直线三、相贯线的作图法在视图中画出相贯线的投影，这是一种近似的作图法，首先求出相贯线上一系列点的投影，然后将这些点按照位置顺序依次的平滑的连接起来。

具体分为下几步：1 分析形体的相交特性。

2 求出相贯线上特殊点的投影。

3 求出相贯线上一定数量的一般点的投影。

4 将各点按照位置顺序依次的平滑的连接起来，可见的图线画实线，不可见的图线画虚线。

5 完成其它相关图线的绘制。

四、相贯类型按照相贯体的形状特性，常见的相贯类型分为：1 柱、柱相贯。

2 锥、柱相贯。

3 锥、锥相贯。

4 柱、球相贯。

5 锥、球相贯。

五、柱、柱相贯1 位置分类：按照圆柱体的相对位置不同，柱柱相分为：（1）垂直正交。

（2）垂直交叉。

（3）倾斜相交。

（4）倾斜交叉。

已知两圆柱的三面投影，求作相贯线。

1. 圆柱与圆柱相贯本章目录图6-2分析：由投影图可知，直径不同的两圆柱轴线垂直相交，相贯线为前后左右对称的空间曲线。

由于大圆柱轴线垂直于W面，小圆柱轴线垂直于H面，所以，相贯线的W面投影为一段圆弧，H投影为圆，只有V面投影需要求作。

作图：（表面取点法）1）求特殊点先在相贯线的H面投影上定出最左、最右、最前、最后点Ⅰ、Ⅱ、Ⅲ、Ⅳ的投影1、2、3、4，再在相贯线的W面投影上相应地作出1″、2″、3″、4″，根据H面投影和W面投影再求出1′、2′、3″、4″的投影。

2）求一般点先在已知相贯线的W面投影上任取一重影点5″（6″），找出H面投影5、6，然后作出V投影5′、6′。

《工程制图》说课教案教材《工程制图》（高等教育出版社）课时 1 教学方法谈话法、讨论法、演示法教具圆锥模型本节教材的地位和作用《工程制图》是一门既有理论，又有实践的重要技术基础课，是所有工程类学科的基础。

其目的是培养学生具有绘图、看图和空间想象能力。

其重点之一就是识读组合体，而掌握曲面体的投影作法是识读组合体的前提条件。

圆锥体是一种常见的曲面体，学好圆锥体为学习复杂组合体打下了坚实的基础。

本节课程是教材中第章第节的内容，前面所学习的投影的基本知识是本章的基础,所以本节课既是旧知识的应用又是新知识的探索。

本节教材内容的编排是为培养学生空间想象能力，提问分析问题、解决问题的能力。

因此这一节课无论在知识学习上还是培养学生的能力上都有着十分重要的作用。

教学目标认知目标掌握圆锥面上的点的投影作法――辅助线法与辅助面法技能目标培养学生空间想象能力，提问分析问题、解决问题的能力情感态度目标激发学生学习兴趣，提高自信心，巩固专业思想重、难点重点确定圆锥面上的点的投影作法――辅助线法（本节课是通过圆锥面上的特殊位置点、一般位置点的投影作法，逐步导出圆锥面上的点的投影作法――辅助线法）难点对于圆锥面上一般位置点的投影作法（要求学生具有一定的空间想象能力、理解能力、分析能力）教法和学法教法在教学过程中，要充分体现"学生为主体，教师为主导"的教育思想，注重诱导启发学生思维，激发学生的主动性与创造性，创造民主、宽松和谐的教学氛围，确定学生的主体性地位，使他们在能动的创造中去不断追求与实现自身价值。

以启发式教学法贯穿整个课堂。

1．预习阶段：①分组：将学生分成4人一组，让他们提前预习时做一个圆锥体模型。

（这节课的目标就是怎样才能把圆锥体上的表面点准确的表现在三视图上）②复习圆锥体的形成过程以及圆锥体三视图画法。

（运用直观演示法，使用多媒体技术与实物相结合的方式，演示圆锥体的形成）③预习过程中，可以培养学生的空间想象能力，变抽象为直观，激发学生兴趣，提高教学效率。

电子行业工程制图基础电子教案一、教学目标通过本课的学习，学生应能够： 1. 了解电子行业工程制图的基本概念与作用； 2. 掌握电子行业工程制图的基本规范与标准； 3. 学会使用常见的电子行业制图软件进行工程图纸的绘制； 4. 能够解读和理解电子行业工程图纸，从而能够进行相应的操作及维护。

二、教学内容2.1 电子行业工程制图基本概念与作用•电子行业工程制图的定义；•电子行业工程制图的作用；•电子行业工程制图的分类。

2.2 电子行业工程制图的基本规范与标准•电子行业工程制图的纸张规格；•电子行业工程制图的线型与线宽规范；•电子行业工程制图的尺寸与公差规范。

2.3 常见的电子行业制图软件介绍•AutoCAD•SolidWorks•Altium Designer2.4 工程图纸的绘制•电子元器件的图形符号；•电子元器件的引脚标记；•电子元器件的连线与电气连接。

2.5 电子行业工程图纸的解读与应用•电子行业工程图纸的例题分析；•电子行业工程图纸的故障排查；•电子行业工程图纸的维护与修改。

三、教学方法1.讲授教学法：通过讲解电子行业工程制图的基本概念与基本规范，使学生对相关知识有所了解；2.实例演示法：通过实际的案例与实例，演示电子行业工程制图的绘制与解读；3.实践训练法：给予学生一定的练习机会，通过练习巩固所学知识。

四、教学步骤4.1 电子行业工程制图基本概念与作用通过讲解电子行业工程制图的定义、作用和分类，引导学生对电子行业工程制图的基本概念有所了解。

4.2 电子行业工程制图的基本规范与标准介绍电子行业工程制图的纸张规格、线型与线宽规范以及尺寸与公差规范，让学生明确制图的基本规范与标准。

4.3 常见的电子行业制图软件介绍针对常用的电子行业制图软件（如AutoCAD、SolidWorks和Altium Designer），进行功能与使用方法的介绍，帮助学生选择合适的软件进行工程图纸的绘制。

4.4 工程图纸的绘制通过教师演示和学生跟随练习，教授电子元器件的图形符号、引脚标记以及连线与电气连接的方法，让学生掌握工程图纸的绘制技巧。
