《机械制图》电子教案一、教学内容1. 机械零件的视图表达:包括正视图、侧视图、俯视图、仰视图等基本视图的绘制方法。
2. 机械零件的剖视图表达:包括全剖视图、半剖视图、阶梯剖视图等剖视图的绘制方法。
二、教学目标1. 掌握机械零件的基本视图表达方法,能够准确绘制出各种视图。
2. 了解剖视图的概念,学会使用剖视图表达机械零件的结构特点。
3. 能够运用所学知识,分析并解决实际机械制图问题。
三、教学难点与重点1. 教学难点:剖视图的绘制方法,尤其是阶梯剖视图的绘制。
2. 教学重点:基本视图的表达方法及剖视图的概念与应用。
四、教具与学具准备1. 教具:多媒体教学设备、实物模型、制图板、丁字尺、圆规等。
2. 学具:制图板、丁字尺、圆规、铅笔、橡皮等。
五、教学过程1. 实践情景引入:展示一个简单的机械零件,引导学生思考如何用视图表达其结构。
2. 知识讲解:a. 介绍基本视图的概念,讲解正视图、侧视图、俯视图、仰视图等基本视图的绘制方法。
b. 介绍剖视图的概念,讲解全剖视图、半剖视图、阶梯剖视图等剖视图的绘制方法。
3. 例题讲解:结合实物模型,演示如何绘制基本视图和剖视图。
4. 随堂练习:让学生根据所学知识,绘制给定机械零件的视图。
六、板书设计1. 基本视图的绘制方法:a. 正视图:物体正面投影到投影面上。
b. 侧视图:物体侧面投影到投影面上。
c. 俯视图:物体上面投影到投影面上。
d. 仰视图:物体下面投影到投影面上。
2. 剖视图的绘制方法:a. 全剖视图:将物体沿某一平面完全切开,展示物体内部结构。
b. 半剖视图:将物体沿某一平面切开一半,展示物体内部结构。
c. 阶梯剖视图:将物体沿两个或多个平面切开,展示物体内部结构。
七、作业设计1. 作业题目:a. 绘制给定机械零件的基本视图。
b. 绘制给定机械零件的剖视图。
2. 答案:八、课后反思及拓展延伸1. 课后反思:本节课学生掌握基本视图和剖视图的绘制方法,但部分同学在阶梯剖视图绘制方面仍存在困难,需要在课后加强练习。

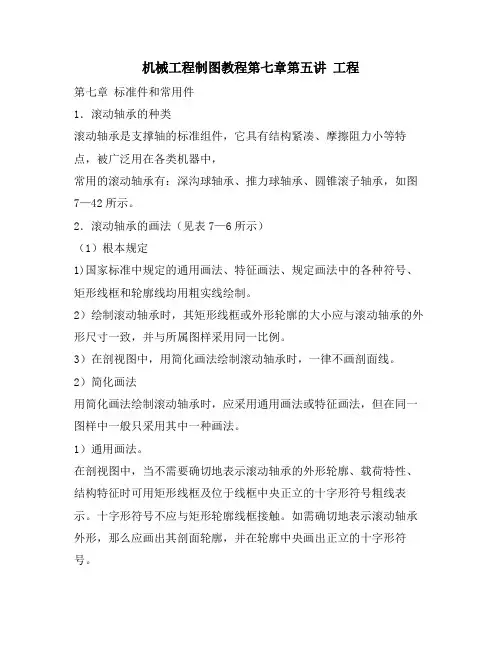

机械工程制图教程第七章第五讲工程第七章标准件和常用件1.滚动轴承的种类滚动轴承是支撑轴的标准组件,它具有结构紧凑、摩擦阻力小等特点,被广泛用在各类机器中,常用的滚动轴承有:深沟球轴承、推力球轴承、圆锥滚子轴承,如图7—42所示。
2.滚动轴承的画法(见表7—6所示)(1)根本规定1)国家标准中规定的通用画法、特征画法、规定画法中的各种符号、矩形线框和轮廓线均用粗实线绘制。
2)绘制滚动轴承时,其矩形线框或外形轮廓的大小应与滚动轴承的外形尺寸一致,并与所属图样采用同一比例。
3)在剖视图中,用简化画法绘制滚动轴承时,一律不画剖面线。
2)简化画法用简化画法绘制滚动轴承时,应采用通用画法或特征画法,但在同一图样中一般只采用其中一种画法。
1)通用画法。
在剖视图中,当不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时可用矩形线框及位于线框中央正立的十字形符号粗线表示。
十字形符号不应与矩形轮廓线框接触。
如需确切地表示滚动轴承外形,那么应画出其剖面轮廓,并在轮廓中央画出正立的十字形符号。
2)特征画法。
在剖视图中,如需表示滚动轴承的结构特征时,可采用在矩形线框内画出其结构要素符号的方法表示,滚动轴承结构形式和载荷要素符号组合见下列图。
(3)规定画法滚动轴承是标准部件,一般不画其零件图,在装配图中可按规定的画法将它画出。
规定画法一般绘制在轴的一侧,另一侧按通用画法绘制。
表7—6:常用滚动轴承结构形式及规定画法和特征画法轴承名称代号结构形式规定画法特征画法应用图7—43 深沟球轴承的规定画法3.滚动轴承的代号滚动轴承的代号由根本代号、前置代号和后置代号组成,其排列顺序为:前置代号、根本代号、后置代号。
(1)根本代号表示滚动轴承的根本类型、结构和尺寸,是滚动轴承代号的根底。
(2)滚动轴承的根本代号由类型代号、尺寸系列代号、内径代号构成。
(3)类型代号用阿拉伯数字或大写拉丁字母表示,尺寸系列代号和内径代号用数字表示。
例如:类型代号——类型代号用阿拉伯数字或大写拉丁字母表示。
