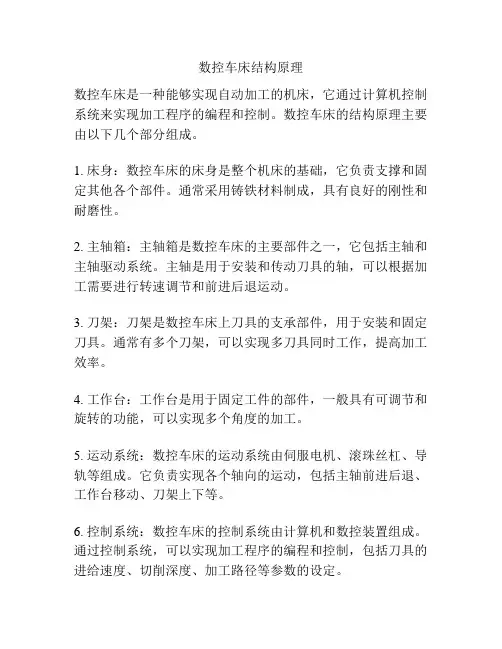

数控车床结构原理
数控车床是一种能够实现自动加工的机床，它通过计算机控制系统来实现加工程序的编程和控制。
数控车床的结构原理主要由以下几个部分组成。
1. 床身：数控车床的床身是整个机床的基础，它负责支撑和固定其他各个部件。
通常采用铸铁材料制成，具有良好的刚性和耐磨性。
2. 主轴箱：主轴箱是数控车床的主要部件之一，它包括主轴和主轴驱动系统。
主轴是用于安装和传动刀具的轴，可以根据加工需要进行转速调节和前进后退运动。
3. 刀架：刀架是数控车床上刀具的支承部件，用于安装和固定刀具。
通常有多个刀架，可以实现多刀具同时工作，提高加工效率。
4. 工作台：工作台是用于固定工件的部件，一般具有可调节和旋转的功能，可以实现多个角度的加工。
5. 运动系统：数控车床的运动系统由伺服电机、滚珠丝杠、导轨等组成。
它负责实现各个轴向的运动，包括主轴前进后退、工作台移动、刀架上下等。
6. 控制系统：数控车床的控制系统由计算机和数控装置组成。
通过控制系统，可以实现加工程序的编程和控制，包括刀具的进给速度、切削深度、加工路径等参数的设定。
数控车床的工作原理是，通过输入加工程序和相关参数，计算机控制系统将其转换为相应的运动指令，通过控制主轴箱和刀架的运动，实现对工件的加工。
同时，计算机控制系统还能够对加工过程进行监控和调整，确保加工质量和精度的要求。
数控车床的组成和基本结构数控车床是一种通过计算机控制的机床，能够自动完成各种加工操作。
它由许多不同的部件组成，每个部件都发挥着重要的作用，共同构成了数控车床的基本结构。
1.床身结构数控车床的床身通常由铸铁或焊接钢板制成，具有高强度和稳定性。
床身上安装有导轨，用来支撑和引导工件夹具的移动。
床身的结构设计直接影响了数控车床的加工精度和稳定性。
2.主轴箱主轴箱是数控车床的核心部件，包括主轴、主轴承和主驱动装置。
主轴箱负责驱动刀具进行旋转，完成工件的车削加工。
主轴箱的设计和制造质量直接关系到数控车床的加工精度和效率。
3.刀架刀架是数控车床上用来安装刀具的部件，通常包括横梁、滑块和刀架座。
刀架可以根据加工需要进行自动换刀和调整，能够实现多种不同形状和尺寸的切削操作。
4.工件夹具工件夹具是用来固定工件的装置，通常由定位元件、夹紧装置和支撑装置构成。
工件夹具的设计和选择直接关系到数控车床加工的稳定性和安全性。
5.数控系统数控系统是数控车床的大脑，负责控制和监控整个加工过程。
数控系统通常由控制器、编程装置和监控设备组成，能够实现高精度、高效率的加工操作。
6.润滑系统润滑系统是数控车床的重要组成部分，用来给各个运动部件提供润滑和冷却。
良好的润滑系统能够延长数控车床的使用寿命，提高加工质量。
7.冷却系统冷却系统用来降低刀具和工件的温度，防止因高温引起的变形和磨损。
冷却系统通常包括冷却液循环系统和喷淋装置，能够有效地提高数控车床的加工效率和质量。
总的来说，数控车床的组成和基本结构是非常复杂和精密的，各个部件之间密切配合，共同完成工件的加工任务。
只有充分理解和掌握数控车床的组成结构，才能更好地发挥其加工能力和效率，满足不同加工需求。
数控车床在现代制造业中扮演着重要角色，其发展和应用将进一步推动制造业的发展和进步。
数控车床的结构
数控车床由数控系统、床身、主轴、进给系统、回转刀架、操作面板和帮助系统等部分组成。
1.液压卡盘和液压尾架
液压卡盘是数控车削加工时夹紧工件的重要附件，对一般回转零件可采纳一般液压卡盘；对零件被夹持部位不是圆柱形的零件，则需要采纳专用卡盘；用棒料直接加工零件时需要采纳弹簧卡盘。
对轴向尺寸和径向尺寸的比值较大的零件，需要采纳安装在液压尾架上的活顶尖对零件尾端进行支撑，才能保证对零件进行正确的加工。
2．数控车床的刀架
刀架是数控车床特别重要的部件。
数控车床依据其功能，刀架上可安装的刀具数量一般为8把、10把、12把，有些数控车床可以安装更多的刀具。
刀架的结构形式一般为回转式，刀具沿圆周方向安装在刀架上，可以安装径向车刀、轴向车刀、钻头、镗刀。
车削加工中心还可安装轴向铣刀、径向铣刀。
少数数控车床的刀架为直排式，刀具沿一条直线安装。
数控车床可以配备两种刀架：
( 1 )专用刀架由车床生产厂商自己开发，所使用的刀柄也是专用的。
这种刀架的优点是制造成本低，但缺乏通用性。
( 2 )通用刀架依据肯定的通用标准（如VDI，德国工程师协会）而
生产的刀架，数控车床生产厂商可以依据数控车床的功能要求进行选择配置。
3．铣削动力头
数控车床刀架上安装铣削动力头后可以大大扩展数控车床的加工力量。
4．数控车床的刀具
在数控车床或车削加工中心上加工零件时，应依据车床的刀架结构和可以安装刀具的数量，合理、科学地支配刀具在刀架上的位置，并留意避开刀具在静止和工作时，刀具与机床、刀具与工件及刀具相互之间的干涉现象。
数控车床上常用的刀具如图所示。

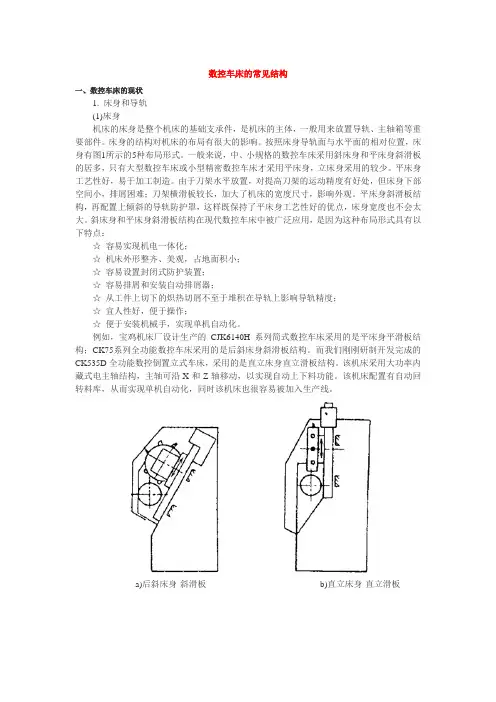

数控车床的常见结构一、数控车床的现状1. 床身和导轨(1)床身机床的床身是整个机床的基础支承件，是机床的主体，一般用来放置导轨、主轴箱等重要部件。
床身的结构对机床的布局有很大的影响。
按照床身导轨面与水平面的相对位置，床身有图1所示的5种布局形式。
一般来说，中、小规格的数控车床采用斜床身和平床身斜滑板的居多，只有大型数控车床或小型精密数控车床才采用平床身，立床身采用的较少。
平床身工艺性好，易于加工制造。
由于刀架水平放置，对提高刀架的运动精度有好处，但床身下部空间小，排屑困难；刀架横滑板较长，加大了机床的宽度尺寸，影响外观。
平床身斜滑板结构，再配置上倾斜的导轨防护罩，这样既保持了平床身工艺性好的优点，床身宽度也不会太大。
斜床身和平床身斜滑板结构在现代数控车床中被广泛应用，是因为这种布局形式具有以下特点：☆容易实现机电一体化；☆机床外形整齐、美观，占地面积小；☆容易设置封闭式防护装置；☆容易排屑和安装自动排屑器；☆从工件上切下的炽热切屑不至于堆积在导轨上影响导轨精度；☆宜人性好，便于操作；☆便于安装机械手，实现单机自动化。
例如，宝鸡机床厂设计生产的CJK6140H系列简式数控车床采用的是平床身平滑板结构；CK75系列全功能数控车床采用的是后斜床身斜滑板结构。
而我们刚刚研制开发完成的CK535D全功能数控倒置立式车床，采用的是直立床身直立滑板结构。
该机床采用大功率内藏式电主轴结构，主轴可沿X和Z轴移动，以实现自动上下料功能。
该机床配置有自动回转料库，从而实现单机自动化，同时该机床也很容易被加入生产线。
a)后斜床身-斜滑板b)直立床身-直立滑板c)sp; c)平床身-平滑板d)前斜床身-平滑板e)平床身-斜滑板图1 床身布局(2)导轨车床的导轨可分为滑动导轨和滚动导轨两种。
滑动导轨具有结构简单、制造方便、接触刚度大等优点。
但传统滑动导轨摩擦阻力大，磨损快，动、静摩擦系数差别大，低速时易产生爬行现象。
目前，数控车床已不采用传统滑动导轨，而是采用带有耐磨粘贴带覆盖层的滑动导轨和新型塑料滑动导轨。

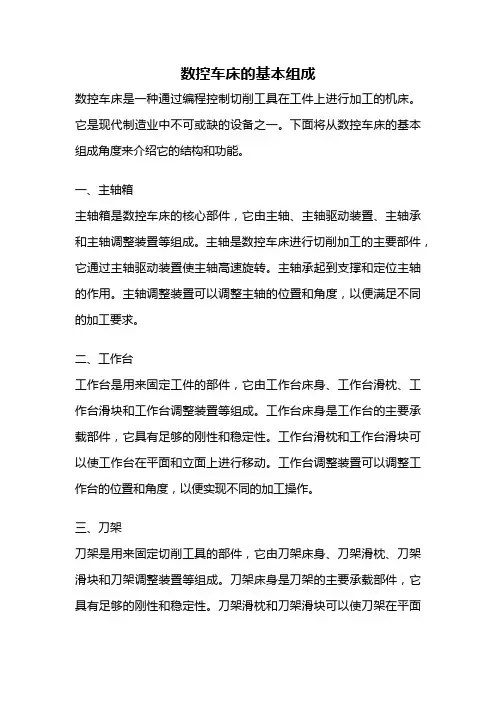

数控车床的基本组成数控车床是一种通过编程控制切削工具在工件上进行加工的机床。
它是现代制造业中不可或缺的设备之一。
下面将从数控车床的基本组成角度来介绍它的结构和功能。
一、主轴箱主轴箱是数控车床的核心部件，它由主轴、主轴驱动装置、主轴承和主轴调整装置等组成。
主轴是数控车床进行切削加工的主要部件，它通过主轴驱动装置使主轴高速旋转。
主轴承起到支撑和定位主轴的作用。
主轴调整装置可以调整主轴的位置和角度，以便满足不同的加工要求。
二、工作台工作台是用来固定工件的部件，它由工作台床身、工作台滑枕、工作台滑块和工作台调整装置等组成。
工作台床身是工作台的主要承载部件，它具有足够的刚性和稳定性。
工作台滑枕和工作台滑块可以使工作台在平面和立面上进行移动。
工作台调整装置可以调整工作台的位置和角度，以便实现不同的加工操作。
三、刀架刀架是用来固定切削工具的部件，它由刀架床身、刀架滑枕、刀架滑块和刀架调整装置等组成。
刀架床身是刀架的主要承载部件，它具有足够的刚性和稳定性。
刀架滑枕和刀架滑块可以使刀架在平面和立面上进行移动。
刀架调整装置可以调整刀架的位置和角度，以便实现不同的切削操作。
四、控制系统控制系统是数控车床的大脑，它由数控装置、伺服系统、编码器和操作面板等组成。
数控装置是控制系统的核心部件，它通过编程控制切削工具的运动轨迹和加工参数。
伺服系统负责将数控装置发送的指令转化为电信号，控制主轴和工作台的运动。
编码器用来检测主轴和工作台的位置和速度。
操作面板用来输入加工程序和调整加工参数。
五、辅助装置辅助装置是为数控车床的加工过程提供支持和便利的部件，它包括润滑系统、冷却系统、夹具和刀具等。
润滑系统用来给机床的各个运动部件提供润滑剂，减少摩擦和磨损。
冷却系统用来给切削区域提供冷却液，降低加工温度，延长刀具寿命。
夹具用来固定工件，保证加工精度。
刀具是进行切削加工的工具，它的种类和选择对加工效果起着重要的影响。
总结：数控车床是一种高精度、高效率的加工设备，它的基本组成包括主轴箱、工作台、刀架、控制系统和辅助装置。

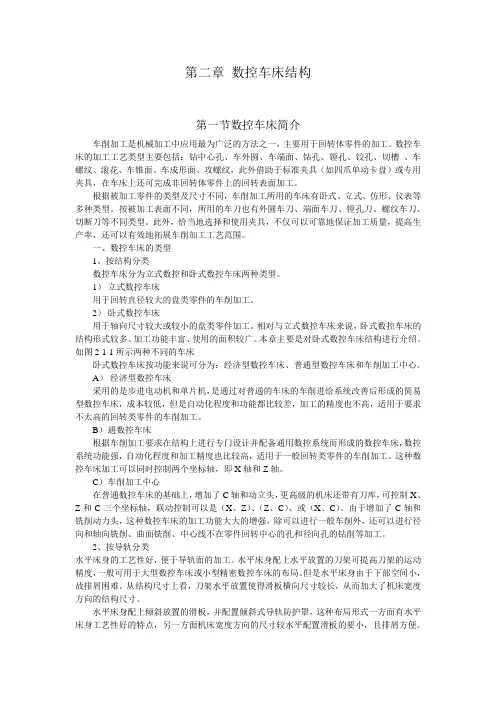

第二章数控车床结构第一节数控车床简介车削加工是机械加工中应用最为广泛的方法之一，主要用于回转体零件的加工。
数控车床的加工工艺类型主要包括：钻中心孔、车外圆、车端面、钻孔、镗孔、铰孔、切槽、车螺纹、滚花、车锥面、车成形面、攻螺纹，此外借助于标准夹具（如四爪单动卡盘）或专用夹具，在车床上还可完成非回转体零件上的回转表面加工。
根据被加工零件的类型及尺寸不同，车削加工所用的车床有卧式、立式、仿形、仪表等多种类型。
按被加工表面不同，所用的车刀也有外圆车刀、端面车刀、镗孔刀、螺纹车刀、切断刀等不同类型。
此外，恰当地选择和使用夹具，不仅可以可靠地保证加工质量，提高生产率，还可以有效地拓展车削加工工艺范围。
一、数控车床的类型1、按结构分类数控车床分为立式数控和卧式数控车床两种类型。
1）立式数控车床用于回转直径较大的盘类零件的车削加工。
2）卧式数控车床用于轴向尺寸较大或较小的盘类零件加工。
相对与立式数控车床来说，卧式数控车床的结构形式较多、加工功能丰富、使用的面积较广。
本章主要是对卧式数控车床结构进行介绍。
如图2-1-1所示两种不同的车床卧式数控车床按功能来说可分为：经济型数控车床、普通型数控车床和车削加工中心。
A）经济型数控车床采用的是步进电动机和单片机，是通过对普通的车床的车削进给系统改善后形成的简易型数控车床，成本较低，但是自动化程度和功能都比较差，加工的精度也不高，适用于要求不太高的回转类零件的车削加工。
B）通数控车床根据车削加工要求在结构上进行专门设计并配备通用数控系统而形成的数控车床，数控系统功能强，自动化程度和加工精度也比较高，适用于一般回转类零件的车削加工。
这种数控车床加工可以同时控制两个坐标轴，即X轴和Z轴。
C）车削加工中心在普通数控车床的基础上，增加了C轴和动立头，更高级的机床还带有刀库，可控制X、Z和C三个坐标轴，联动控制可以是（X、Z）、（Z、C）、或（X、C）。
由于增加了C轴和铣削动力头，这种数控车床的加工功能大大的增强，除可以进行一般车削外，还可以进行径向和轴向铣削、曲面铣削、中心线不在零件回转中心的孔和径向孔的钻削等加工。
数控车床的组成和基本结构
数控车床是一种高精度、高效率的机床，广泛应用于各种工业制造领域。
它的组成和基本结构包括以下几个方面。
1. 主轴箱
主轴箱是数控车床的核心部件，它包括主轴、主轴驱动器、主轴支承等。
主轴箱的设计直接影响到数控车床的加工精度和稳定性。
2. 床身
床身是数控车床的基础结构，它由铸铁或钢板焊接而成。
床身上设置了导轨、滑块等零部件，用于支撑和传动工作台和刀架等部件。
3. 刀架
刀架是数控车床上用来固定切割工具的部件。
它可以在水平方向和垂直方向上移动，以实现不同角度和深度的切割操作。
4. 工作台
工作台是数控车床上用来固定工件并进行加工操作的部件。
它可以在水平方向和垂直方向上移动，并且可以旋转以实现多角度加工操作。
5. 数控系统
数控系统是数控车床最重要的组成部分之一。
它包括数控装置、运动控制器、编程控制器等，用于实现加工操作的自动化和精确控制。
6. 润滑系统
润滑系统是数控车床上用来保证机械零部件正常运转的部件。
它包括油泵、油箱、油管等，用于向机械零部件提供充分的润滑和冷却。
7. 冷却系统
冷却系统是数控车床上用来冷却切削工具和工件的部件。
它可以通过喷水或者喷气等方式将冷却剂送到切削区域，以降低加工温度并提高加工效率。
总之，数控车床的组成和基本结构非常复杂，需要各个部件之间密切配合才能实现高质量的加工操作。
只有在充分理解其结构和原理的基础上，才能更好地利用数控车床进行生产制造。
数控车床的结构和工作过程 - 机床数控车床是数字程序把握车床的简称，它集通用性好的万能型车床、加工精度高的精密型车床和加工效率高的专用型一般车床的特点于一身，是国内使用量最大、掩盖面最广的一种数控机床，占数控机床总数的25%左右（不包括技术改造而成的车床）。
数控车床的分类１．数控车床的分类数控车床的分类方法较多，但通常都以和一般车床相像的方法进行分类。
（1）按车床主轴位置分类1）立式数控车床立式数控车床简称为数控车床，其车床主轴垂直于水平面，并有一个直径很大的圆形工作台，供装夹工件用。
这类机床主要用于加工径向尺寸大、轴向尺寸相对较小的大型简单零件。
2）卧式数控车床卧式数控车床又分为数控水平导轨卧式车床和数控倾斜导轨卧式车床。
倾斜导轨结构可以使车床具有更大的刚性，并易于排解切屑。
（2）按加工零件的基本类型分类1）卡盘式数控车床这类车床未设置尾座，适合车削盘类（含短轴类）零件。
其夹紧方式多为电动或液动把握，卡盘结构多具有可调卡爪或不淬火（即软卡爪）。
2）顶尖式数控车床这类数控车床配置有一般尾座或数控尾座，适合车削较长的轴类零件及直径不太大的盘、套类零件。
（3）按刀架数量分类1）单刀架数控车床一般数控车床一般都配置有各种形式的单刀架，如四工位卧式自动转位刀架或多工位转塔式自转位刀架。
如图1所示。
图1 四工位自动转位刀架(2）双刀架数控车床这类车床其双刀架的配置（即移动导轨分布）可以是如图2a所示的平行分布，也可以是图2b所示的相互垂直分布，以及同轨结构。
图2 组合形式的自动转位刀架数控车床的组成及工作原理1.数控车床的组成虽然数控车床种类较多，但一般均由车床主体、数控装置和伺服系统三大部分组成。
图3是数控车床的基本组成方框图。
图3 数控车床的基本组成方框图（1）车床主体除了基本保持一般车床传统布局形式的部分经济型数控车床外，目前大部分数控车床均已通过特地设计并定型生产。
1）主轴与主轴箱a）主轴数控车床主轴的回转精度，直接影响到零件的加工精度；其功率大小、回转速度影响到加工的效率；其同步运行、自动变速及定向准停等要求，影响到车床的自动化程度。
