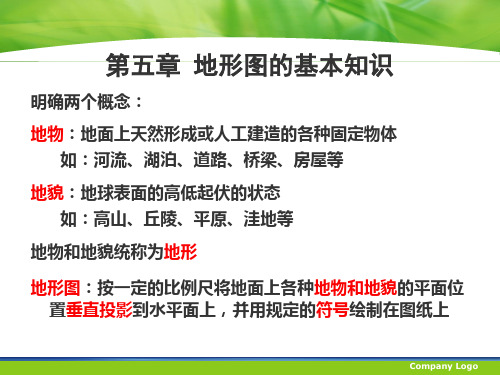

地形图基本知识整理2010年8月13日地形图基本知识一、基本概念1、地形：地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称（地貌和地物的统称）。
2、地貌：地貌是地球表面高底起伏的自然状态，依照地貌的分类，可分为山地、丘陵、高原、平原、盆地。
3、地物：地物是地球表面固定性的物体，依照地物的分布和土壤性质，可分为居民地、江河与湖泊、山林地、沙漠、沼泽地等。
4、地形图：地形图是按一定的比例尺，表示地物、地貌平面位置和高程的正射投影图，即比例尺大于1：1000000的普通地图称为地形图。
我国军用系列比例尺地形图有七种，即：1：10000、1：25000、1：50000、1：100000、1：250000、1：500000、1：1000000地形图。
二、地形图比例尺1、定义：地形图比例尺是图上线段长与实地相应线段水平距离之比。
设图上线段长为l，实地相应线段之水平距离为L，则地形图的比例尺为：比例尺=l/L=1/M，式中，M称为比例尺分母，表示缩小的倍率。
为了明显地看出缩小倍率，规定分子以1表示。
2、比例尺的形式：①数字比例尺：数字比例尺是以数字显示比例关系的比例尺形式，如：1：5万、1：50000等，数字比例尺的优点是比例关系明确，根据公式能方便地依比例尺进行图上长或实地长的计算。
L=l*M、l= L/M。
②直线比例尺：直线比例尺是将图上长，按比例尺关系直接注记成相应实地水平距离的比例尺形式。
直线比例尺由尺头和尺身组成。
从0分划向左的部份为尺头，尺头全长为1厘米，并将其等分为10个分划，每一分划的分划值为1毫米；从0分划向右的部份为尺身，尺身亦按1厘米一个刻划。
尺头的左端点按比例尺以米为单位将图上长注记为实地水平线段长，尺身以整公里为单位注记。
3、图上量读距离：两点间距离的量读主要有三种方法：一是用两脚规在直线比例尺上比量；二是用厘米尺和地形图比例尺量算；三是用里程表量读。
①用两脚规在直线比例尺上比量：在地形图上用两郐规量得土堆至独立房之间的张距后，在直线比例尺上进行比量。
地形图的基本知识及测绘技巧地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺（1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
第九章地形图的绘制9.1 地形图绘制的基本知识一、绘图坐标系的约定在第五章中我们已经知道了AutoCAD有两个坐标系统：一个称为世界坐标系（WorldCoordinateSysytm，简称WCS）的固定坐标系和一个称为用户坐标系（UserCoordinateSysytm，简称UCS）的可移动坐标系。
在WCS中，X轴是水平下角X轴和Y轴的交点。
UCS坐标系是依据WCS通过移动原点和旋转坐标轴来定义的，以方便用户根据自已的需要绘制图形。
启动AutoCAD后，缺省情况下UCS与图9-2UCS测量坐标系图标操作中前两个UCS命令是分别绕Y轴和Z轴旋转，最后一个UCS命令是将旋转后的UCS坐标系用“survey”名称保存，可用ucsman命令查看或在WCS和UCS中切换（图9—3）。
定义了UCS坐标系后所有的坐标输入都使用当前UCS，因此用户可按照测量坐标进行输入和输出以及图形绘制。
但是要特别强调的是，在进行文字注记和图案（地物）符号填充时还应将UCS 切换到WCS 中来，否则文字和图案符号的方向与实际不一致，增加编辑和修改的工作量。
2、约定坐标系虽然通过自定义UCS 坐标系解决了图形显示问题，但是UCS 坐标系并不是通用的坐标系，不利于多个用户共享，而且在绘图过程中还要频繁地在两个坐标系中切换，并不方便。
为此，我们可以采用约定坐标系，即直接将WCS 作为测量坐标系来使用，只不过这里有个约定：需要把WCS 中的Y 轴（垂直向上）当作测量坐标系中的X 轴，相应地把WCS 中的X 轴（水平向右）当作测量坐标系中的Y 轴。
或者说，在AutoCAD 中输入测量坐标时，将Y 坐标放在X 坐标之前，当然在AutoCAD 中输出坐标时，也要按照测量坐标系中的Y 、X 和H 的顺序来理解。
这样约定之后，对后续的所有绘图工作都是非常方便的。
事实上，国内所有的基于AutoCAD 二次开发的地形地籍成图系统都是采用这种约定的坐标系。
地形图基本知识本章摘要：图的种类，地形图基本知识，地形图的内容及表示方法一、图的种类：根据成图要求、测区面积大小、内容表示的特点和制图方法的不同，可以分为平面图、地形图、地图、影像地图和断面图等。
（一）平面图平面图是地面图形在水平面上的正射投影的缩小图形，一般只表示地物，不表示地貌。
如我们在医院、学校、旅游地等地看到的布局平面图。
（二）地图地图是按一定的法则，将地球表面的自然和社会现象缩小，经制图综合，用地图符号表现在平面上，以反映地表现象的地理分布、相互关系、相互制约关系。
按表示内容可分为普通地图、专题地图（自然地图—气候图和社会经济图—人口、经济分布状况图）；按比例尺可分为大、中、小比例尺地图；按表示方法、制作材料、使用情况分，有挂图、立体地图、影像地图、地球仪等。
随着计算机技术和数字化技术的发展，目前已有数字地图、电子地图等。
（三）地形图地形图是按一定的比例尺，表示地物、地貌平面位置和高程（海拔）的正射投影图，是地面上地物和地貌在平面图纸上的缩影。
是普通地图的一种，着重表示地形。
地貌一般用等高线表示，能反映地面的实际高度、起伏特征，具有一定的立体感；地物用图式符号加注记表示，具有存储和传输地物、地貌的类别、数量、形态等信息的空间分布、联系和变化的功能。
地形图是经过实地测绘或根据遥感图像并配合有关调查资料编制而成，又是编制其他地图的基础。
（四）影像地图航测像片绘上图廓线和千米网格制成像片平面图，在像片平面图上再加绘等高线、注记和某些地物、地貌符号，就形成一种新的地形图，称为影像地图（卫片）。
其特点是：既有航摄像片的内容，又有地形图的特点，信息丰富，成图速度快，现势性强，便于读图和分析，因此得到日益广泛地应用。
例如当前国土资源厅每年实施的卫片执法检查。
（五）断面图断面就是铅垂面切入地面的截面。
过地面上某一个方向的铅垂面与地表面的交线称为该方向的断面图，可分为纵断面图和横断面图。
它反映地面某一方向的高低起伏状况。
