接触器的类型应根据电路中负载电流的种类来选择。
即交流负载应选用交流接触器，直流负载应选用直流接触器。
根据使用类别选用相应系列产品，接触器产品系列是按使用类别设计的，所以应根据接触器负担的工作任务来选择相应的使用类别。
若电机承担一般任务，其接触器可选AC-3类；若承担重任务可选用AC-4。
如选用AC-3类用于重任务时，应降低容量使用，例如，AC-3设计的控制4KW电动机的接触器，用于重任务时，应降低一个容量的等级，只能控制2.2KW电动机等。
直流接触器的选择类别与交流接触器类似。
2.接触器主触点的额定电压选择被选用的接触器主触点的额定电压应大于或等于负载的额定电压。
3.接触器主触点额定电流的选择In=Pn×103/√3Uncosφ·η式中，Pn为电动机功率（KW），Un为电动机额定线电压（V）cosφ为电动机功率因数，其值大约在0.85-0.9之间。
η为电机的效率，其值一般在0.8-0.9之间。
在选用接触器时，其额定电流应大于计算值。
也可以根据电气设备手册给出的被控电动机的容量和接触器额定电流对应的数据选择。
在已知接触器主触点额定电流的情况下，可以计算出所控制电动机的功率。
例如，CJ20-63型交流接触器在380V时的额定工作电流为63A，故它在380V时能控制的电动机的功率为Pn=√3×380V×63A×0.9×10-3=33KW其中，cosφ、η均取0.9。
由此可见，在380V的情况下，63A的接触器的额定控制功率为33KW。
在实际应用中，接触器主触点的额定电流也常常按下面的经验公式计算In=Pn×103/KUn式中，K为经验系数，取1-1.4。
在确定接触器主触点电流等级时，如果接触器的使用类别与所控制负载的工作任务相对应时，一般应使主触点的电流等级与所控制的负载相当，或者稍大一些。
如果不对应，例如用AC-3类的接触器控制AC-3与AC-4混合类负载时，则需降低电流等级使用。
低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。
低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。
对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。
１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。
１）熔断器的型号很多，一般根据使用场所的条件进行选择。
ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。
额定电流为１５～１０００Ａ。
Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。
ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。
额定电流为１～２００Ａ。
ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。
尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。
额定电流为50～1000Ａ。
ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。
常用低压电器低压电器通常是指工作在交流1000V及以下与直流1200V及以下电路中的电器。
按照电器动作性质不同，低压电器可分为手控电器和自控电器两大类；按照是否有触点，低压电器还可分为有触点电器和无触点电器两大类。
1 低压开关常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。
它们的作用主要是实现对电路进行接通或断开的控制。
多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。
1.1 刀开关刀开关又称闸刀开关，它是非自动切换开关中结构最简单，应用最广泛的一种低压电器。
其代表产品有HK系列瓷底胶盖开关及HH系列铁壳开关等。
刀开关又可分为两极和三极两种。
两极开关适用于交流50Hz500V以下的小电流电路，主要作为一般电灯、电阻和电热等回路的控制开关用；三极开关适当降低容量后，可作为小型电动机的手动不频繁操作控制开关使用，并具有短路保护作用。
1、瓷底胶盖刀开关瓷底胶盖刀开关又称开启式负荷开关，其结构及符号见图1－1。
HK系列瓷底胶盖刀开关的型号意义如下：实际应用中，用于普通照明电路，作为隔离或负载开关时，一般选择开关的额定电压大于或等于220V、额定电流大于或等于电路最大工作电流的两极开关。
用于电动机控制时，如果电动机功率小于5.5KW，可直接用于电动机的启动、停止控制；如果电动机功率大于5.5KW，则只能作为隔离开关使用。
选用时，应选择开关的额定电压大于或等于380V、额定电流大于电动机额定电流3倍的三极开关。
在安装开启式负荷开关时，应注意将电源进线装在静触座上，将用电负荷接在闸刀开关的下出线端上。
这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。
闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防止误合闸。
2、铁壳开关铁壳开关又称封闭式负荷开关,常用HH系列铁壳开关的结构及外形如图1－2所示。
HH系列铁壳开关的型号意义如下：1.2 组合开关组合开关又称转换开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以左右旋转操作代替刀开关的上下分合操作,有单极、双极和多极之分。

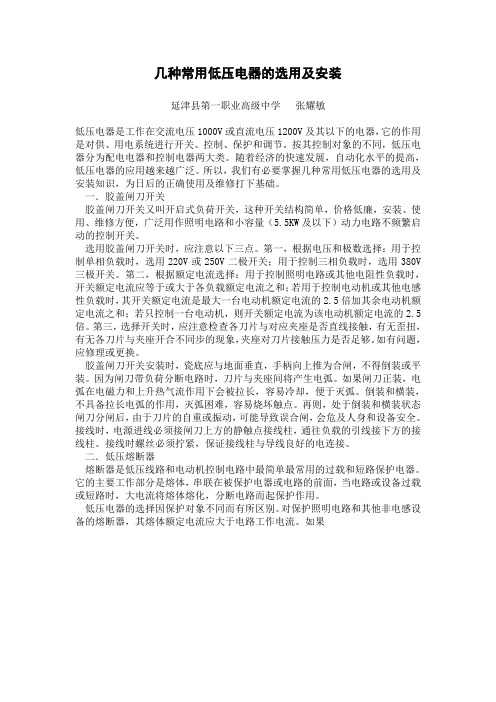

几种常用低压电器的选用及安装延津县第一职业高级中学张耀敏低压电器是工作在交流电压1000V或直流电压1200V及其以下的电器，它的作用是对供、用电系统进行开关、控制、保护和调节。
按其控制对象的不同，低压电器分为配电电器和控制电器两大类。
随着经济的快速发展，自动化水平的提高，低压电器的应用越来越广泛。
所以，我们有必要掌握几种常用低压电器的选用及安装知识，为日后的正确使用及维修打下基础。
一．胶盖闸刀开关胶盖闸刀开关又叫开启式负荷开关，这种开关结构简单，价格低廉，安装、使用、维修方便，广泛用作照明电路和小容量（5.5KW及以下）动力电路不频繁启动的控制开关。
选用胶盖闸刀开关时，应注意以下三点。
第一，根据电压和极数选择：用于控制单相负载时，选用220V或250V二极开关；用于控制三相负载时，选用380V 三极开关。
第二，根据额定电流选择：用于控制照明电路或其他电阻性负载时，开关额定电流应等于或大于各负载额定电流之和；若用于控制电动机或其他电感性负载时，其开关额定电流是最大一台电动机额定电流的2.5倍加其余电动机额定电流之和；若只控制一台电动机，则开关额定电流为该电动机额定电流的2.5倍。
第三，选择开关时，应注意检查各刀片与对应夹座是否直线接触，有无歪扭，有无各刀片与夹座开合不同步的现象，夹座对刀片接触压力是否足够。
如有问题，应修理或更换。
胶盖闸刀开关安装时，瓷底应与地面垂直，手柄向上推为合闸，不得倒装或平装。
因为闸刀带负荷分断电路时，刀片与夹座间将产生电弧。
如果闸刀正装，电弧在电磁力和上升热气流作用下会被拉长，容易冷却，便于灭弧。
倒装和横装，不具备拉长电弧的作用，灭弧困难，容易烧坏触点。
再则，处于倒装和横装状态闸刀分闸后，由于刀片的自重或振动，可能导致误合闸，会危及人身和设备安全。
接线时，电源进线必须接闸刀上方的静触点接线柱，通往负载的引线接下方的接线柱。
接线时螺丝必须拧紧，保证接线柱与导线良好的电连接。
低压电器设备的安装和调试操作需要按照相关的安全规范和操作指南进行。
以下是一般的安装和调试步骤：
安装前准备：
确保安装现场的环境安全，排除可能存在的危险因素。
准备所需的工具和设备，如螺丝刀、扳手、电压表等。
设备安装：
根据设备的安装图纸和说明书，确定设备的位置和安装方式。
将设备固定在合适的支架或支撑结构上，确保设备稳固和垂直。
电源连接：
进行电源线的接线工作，根据设备的电气图纸连接电源线和设备的电源输入端。
注意电源线的绝缘和接线的可靠性，确保电气连接正确并符合安全规范。
控制信号连接：
根据设备的控制图纸和说明书，连接控制信号线和设备的输入输出端口。
注意信号线的正确连接和绝缘，确保控制信号的传输准确和可靠。
调试和测试：
在设备安装完毕后，对设备进行初步调试和测试。
检查设备的各项功能和操作是否正常，确保设备的安全和性能满足要求。
安全检查：
进行设备安全性能的检查，包括接地连接、绝缘测试、过载保护等。
确保设备符合相关的安全规范和标准，以保障人员和设备的安全。
文件记录：
记录设备的安装和调试信息，包括安装日期、操作人员、测试结果等。
编制设备的操作手册和维护记录，以便日后维护和管理。
在进行低压电器设备的安装和调试操作时，务必遵循安全操作规程，如佩戴必要的个人防护设备，确保电源断开并符合相关的操作步骤。
如不具备相关技术和经验，建议请专业的电气工程师或技术人员进行安装和调试工作，以确保安全和正确性。
低压电器选型汇总一、接触器（一）交流接触器交流接触器常用于远距离接通和分断电压至 660V、电流至 600A的交流电 路，以及 频繁起动和控制交流电动机的场合。
由于交流电路的使用场合比直流广 泛，交流电动机 在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有 CJ20、B、3TB、 LCl—D 与 CJ40 等系列交流接触器。
其中 CJ20 为我国 70 年代后期到 20世纪 80 年代完成 的更新换代产品；B、3TB、LCl—D 系列为同期引进国外技术制造的产品。
CJ40 系列为 20 世纪 90 年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外 20 世纪 80 年代末 90年代初水平，现已完成 63、80、100、125、160、200、250、315、400、500A 十个电流等级，最大容量可达800A。
1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流 50Hz、电压至 660V、电 流至 630A 的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。
其 机械寿命高达 1000 万次，电寿命为 120 万次，主回路电压可由 380V 至 660V，部分可达 1140V，规格齐全，直流控制可考虑特殊订货。
CJ20 系列交流接触器为直动式，主触头为双断点，磁系统为 U 形，采用优质吸震材 料作缓冲，动作可靠。
接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅 助触头，根据需要可制成各种不同组合以适应不同需要。
该系列接触器的结构优点是体积 小，重量轻，易于维修保养，安装面积小，噪声低等。
型号含义：技术数据见表 12~14。
产技术而生产的交流接触器。
该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的 材料和采用先进的加工工艺，故产品具有较高的技术经济指标。
<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。
它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。
一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。
在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。
绿色为启动按钮。
黑色为点动按钮。
启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。
复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。
（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。
（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。
（2）根据工作状态指示和工作情况要求，选择按钮的颜色。
（3）根据控制回路的需要选择按钮的数量。
（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。
（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。
（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。
（4）由于按钮的触头间距较小，应注意保持触头间的清洁。
（5）光标按钮一般不宜用于需长期通电显示处。
二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。
