常用低压电器复习题

一、选择题
1.低压电器通常指的是额定电压在多少伏及以下的电器？
A.36V
B.1000V（正确答案）
C.1500V
D.3000V
2.以下哪个不是低压电器的基本特性？
A.额定电压低
B.操作频率高
C.灭弧问题突出（正确答案）
D.使用寿命相对较长
3.低压断路器在电路中的主要作用是什么？
A.控制电路通断
B.保护电路免受过载、短路等故障影响（正确答案）
C.转换电路状态
D.调节电路电压
4.接触器是一种常用的低压电器，其主要功能是？
A.保护电路
B.实现远距离自动控制和频繁操作（正确答案）
C.转换电能形式
D.调节电路电流
5.热继电器在电路中的主要作用是什么？
A.实现电路自动化控制
B.保护电路免受过载影响（正确答案）
C.转换电路电压
D.调节电路功率
6.以下哪个不是低压熔断器的主要特点？
A.结构简单
B.使用方便
C.灭弧能力强（正确答案）
D.保护动作可靠
7.低压电器的使用环境对其性能和寿命有很大影响，以下哪个不是常见的使用环境要求？
A.适当的温度和湿度
B.稳定的电源电压
C.无腐蚀性气体或导电尘埃的环境
D.强磁场干扰环境（正确答案）
8.在选择低压电器时，以下哪个因素不是主要考虑的？
A.电器的额定电压和额定电流
B.电器的操作频率和使用寿命
C.电器的外观和颜色（正确答案）
D.电器的安装条件和环境适应性。

低压电工题集
问题1：低压电器设备通常指的是工作电压在多少伏以下的电器设备？
答案：1000伏（或根据具体国家或地区的标准而定，但通常是1000伏或更低）。

问题2：低压配电系统中，常用的保护接地系统是什么？
答案：TN系统、TT系统和IT系统。

问题3：在进行低压电器设备的维护时，应先做什么？
答案：应先切断电源，确保设备处于无电状态，然后验电确认无电压后进行维护。

问题4：低压电路中常用的过载保护器件是什么？
答案：热继电器或熔断器。

问题5：低压电缆的颜色编码中，黄色通常代表什么？
答案：黄色代表A相（或某一相，具体取决于国家或地区的标准）。

问题6：低压开关柜的主要功能是什么？
答案：低压开关柜主要用于电能的分配、控制和保护，它包含开关、保护装置、测量仪表和连接母线等。

问题7：低压电工在进行电路维修时，应佩戴哪些个人防护装备？
答案：应佩戴绝缘手套、绝缘鞋、安全帽和护目镜等个人防护装备。

问题8：低压电路中，什么是接地故障？
答案：接地故障是指电路中的带电导体与地（或接地导体）之间发生意外的电气连接。

问题9：低压照明系统中，常用的灯具类型有哪些？
答案：常用的灯具类型包括白炽灯、荧光灯、LED灯等。

问题10：低压电工在安装电路时，应遵循哪些基本原则？
答案：应遵循安全、可靠、经济、合理和便于维护等基本原则，确保电路的正确安装和运行。

低压电工考试题库及答案一、选择题（每题2分，共40分）1. 以下哪种电压等级属于低压范畴？A. 220VB. 380VC. 660VD. 1000V答案：A、B2. 低压配电柜中的断路器主要用于以下哪种保护？A. 短路保护B. 过载保护C. 断相保护D. 所有以上答案：D3. 低压电缆的绝缘材料主要有以下哪种？A. 橡皮B. 聚氯乙烯C. 聚乙烯D. 玻璃丝答案：B、C4. 低压配电箱中，下列哪个设备用于补偿无功功率？A. 电力电容器B. 电力电阻C. 电力电感D. 变压器答案：A5. 以下哪种设备属于低压电器？A. 断路器B. 电流表C. 电压表D. 所有以上答案：D6. 低压电器按用途可分为以下几类，除了？A. 控制电器B. 保护电器C. 电力电子器件D. 传感器答案：D7. 以下哪个设备用于实现低压电气设备的远程控制？A. 继电器B. 接触器C. 自动开关D. 信号灯答案：A8. 低压电器中的自动开关主要有哪些类型？A. 断路器B. 隔离开关C. 负荷开关D. 所有以上答案：D9. 以下哪种保护装置用于防止电气设备过载？A. 熔断器B. 断路器C. 电流继电器D. 电压继电器答案：A、B10. 低压电气设备接地主要有以下哪种作用？A. 提高设备安全性B. 减小设备绝缘电阻C. 减小设备功耗D. 提高设备运行效率答案：A11. 低压电气设备的接地电阻应小于以下哪个值？A. 10ΩB. 4ΩC. 1ΩD. 0.5Ω答案：B12. 以下哪种设备用于实现低压电气设备的就地控制？A. 开关B. 按钮C. 接触器D. 继电器答案：A、B13. 低压电气设备的绝缘电阻应大于以下哪个值？A. 0.5MΩB. 1MΩC. 2MΩD. 5MΩ答案：B14. 低压电气设备的工作电压应小于以下哪个值？A. 50VB. 100VC. 220VD. 380V答案：C15. 以下哪种设备用于实现低压电气设备的自动控制？A. 继电器B. 接触器C. PLCD. 所有以上答案：D二、判断题（每题2分，共30分）1. 低压电器是指电压等级在1000V以下的电气设备。

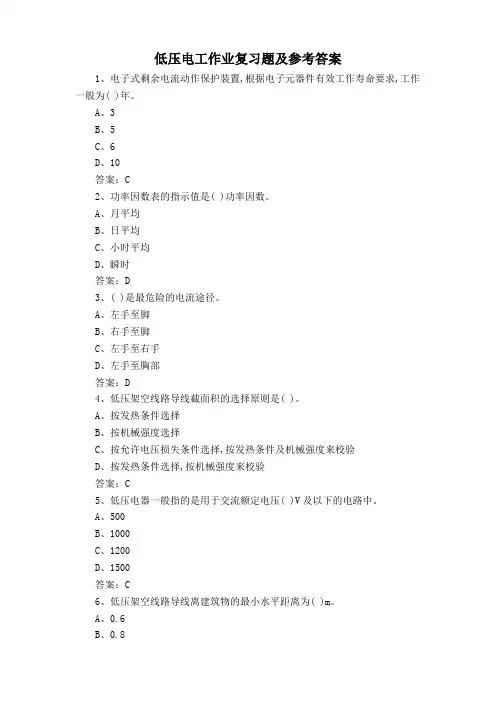

低压电工作业复习题及参考答案1、电子式剩余电流动作保护装置,根据电子元器件有效工作寿命要求,工作一般为( )年。

A、3B、5C、6D、10答案：C2、功率因数表的指示值是( )功率因数。

A、月平均B、日平均C、小时平均D、瞬时答案：D3、( )是最危险的电流途径。

A、左手至脚B、右手至脚C、左手至右手D、左手至胸部答案：D4、低压架空线路导线截面积的选择原则是( )。

A、按发热条件选择B、按机械强度选择C、按允许电压损失条件选择,按发热条件及机械强度来校验D、按发热条件选择,按机械强度来校验答案：C5、低压电器一般指的是用于交流额定电压( )V及以下的电路中。

A、500B、1000C、1200D、1500答案：C6、低压架空线路导线离建筑物的最小水平距离为( )m。

A、0.6B、0.8答案：C7、用黄绿双色绝缘导线代表( )线。

A、NB、PENC、PED、L答案：C8、并联电容器分层安装时,一般不超过( )层。

A、1B、2C、3D、5答案：C9、对于加强绝缘的电气设备,带电部件与可触及导体间的绝缘电阻不应低于( )MΩ。

A、0.5B、1C、2D、7答案：D10、接户线可由附杆引出,导线在( )mm²及以上时,应采用蝶式绝缘子固定。

A、6B、10C、16D、25答案：B11、遮栏与裸导体之间的距离不应小于( )m。

A、0.35B、0.7C、0.8D、1.0答案：C12、绝缘手套的长度应保证戴上后超过手腕( )mm。

C、50D、100答案：D13、三相异步电动机采用自耦减压起动器80%的抽头起动时,堵转转距为全压起动的( )。

A、100%B、80%C、64%D、40%答案：C14、临时用电电气设备的接地线或接保护线应使用( )。

A、多股铝线B、多股铜线C、钢筋D、钢绞线答案：B15、我国生产用电和生活用电的额定频率为( )Hz。

A、45B、50C、55D、60答案：B16、低压配电系统的铜质PEN线的截面积不得小于( )mm²。

低压电工复习题库1、《公民道德建设实施纲要》中指出,要大力倡导的职业道德,其中不属于是_ ——[单选题]A 爱岗敬业B 钻研技术C 奉献社会正确答案：B2、1:1隔离变压器的一、二次接线端子应——[单选题]A 一端必须接地或接零B 一端与是否接地或接零无关C 应采用封闭措施或加护罩正确答案：C3、安全标志的另一种形式是安全标志牌,常用的安全用电标志牌有:禁止合闸有人工作,止步高压危险——[单选题]A 禁止靠近B 从此上下C 当心触电正确答案：B4、安全标志分为禁止标志、警告标志、指令标志和——[单选题]A 当心标志B 必须标志C 提示标志正确答案：C5、安全生产法规的特征,具有_。

——[单选题]A 先进性B 合法性C 强制性正确答案：C6、安全生产法规的作用,除了主要表现在确保从业人员的合法权益外,还有_。

——[单选题]A 提高了生产效率B 促进社会稳定C 促进生产技术的发展正确答案：B7、半导体晶体管有三个区,即发射区、基区——[单选题]A 放大区B 集电区C 饱和区正确答案：B8、必须设置剩余电流保护器的电气设备是——[单选题]A I类手持式电动工具B III类电动工具C 11隔离变压器供电的电气设备正确答案：A9、避雷器装设在被保护物的引入端,其上端接在线路上,下端——[单选题]A 接地B 接零C 接设备金属外壳正确答案：A10、避雷针(线、带、网)与引下线之间的连接应采用——[单选题]A 螺丝连接B 焊接连接C 管卡连接正确答案：B11、避雷针的最大保护角α为——[单选题]A 25°B 45°C 90°正确答案：B12、避雷针在地面上的保护半径为——[单选题]A 1.5hB 2hC 2.5h正确答案：A13、变压器中性点的接地是属于——[单选题]A 工作接地B 保护接地C 故障接地正确答案：A14、测量直流电流可采用——[单选题]A 磁电系仪表B 感应系仪表C 整流系仪表正确答案：A15、抽水(喷灌)站电气装置和设备,在使用前应检查电气设施是否完好,并进行什么测试。

第1章常用低压电器复习题一、填空题1.低压电器是指工作在交流V、直流V电压以下电路中的电器。

2.低压电器根据其控制对象的不同，分为和两大类。

3.低压电器按执行功能，分为和两大类。

4.低压电器按动作方式，分为和两大类。

5.低压电器的电磁机构由、和组成。

6.低压电器的触点按接触形式分，主要有、和三种形式。

7.低压电器的用途是对电路进行、、、和调节作用。

8.电流继电器线圈的特点：、、，使用时电流型继电器线圈应于控制电路中。

9.电压继电器线圈的特点：、、，使用时电压型继电器线圈应于控制电路中。

10.时间继电器，按延时方式分为和两大类。

11.自动开关主要用于，用于和负荷电路。

所以，自动开关又被称之为。

12.自动开关具有、、等保护功能，自动开关高、方便、等优点，能故障电路，保护的安全。

13.自动开关按其用途和结构不同分类，主要有、、直流快速式和限流式。

常用的主要是、两种。

14.磁吹式灭弧装置是借助与相互作用而产生的实现灭弧的装置。

15.凸轮控制器主要用于和其他，以控制的启动、正反转、调速和制动。

二、判断题16.选用熔断器时，熔体的额定电流值可以大于熔断器的额定电流值。

（）17.因为“自动开关”已经具有多种保护功能，所以在控制电路中可以只采用自动开关来对电路或电气设备进行保护。

（）18.由于电压继电器和电流继电器的触点系统相同，所以这两种继电器在控制电路中的作用也相同。

（）19.当电动机为△接法时，必须具有三相热元件结构和断相保护机构的电器作过载和断相保护。

（）20.限位开关（行程开关）就是依靠运动中的机械机构的机械碰撞或推压后而改变其内部触点状态的控制电器。

（）21.中间继电器就是处于两个或两个以上的控制电器元件连接线路中间的继电器。

（）22.欲使两个以上的“按钮”都能分别控制接触器KM断电，则这些按钮的动断触点应并联在KM的线圈电路中。

（）23.接触器可以替代继电器应用在电气控制系统中。

（）24.热继电器的工作原理就是在检测到控制电路中温度的变化后其触点系统动作的。

常用低压电器及基本控制电路复习题1、按速度原则控制的单向运行反接制动主电路和二次控制电路的设计和分析。

214页图11-45。

注：（1）、速度继电器KS随电动机主轴连轴旋转，当转速为0或较低时，控制回路里的速度继电器的常开触头是打开的，KM2线圈不得电。

当转速较高时，闭合。

但不压SB1的话，KM2线圈不会得电，电机正常运转。

（2）、SB1是停止按钮，而且用的是一个复合按钮。

当压下SB1，SB1的常闭触头断开，KM1线圈失电，SB1的常开触头闭合，若电机转速较高，是闭合的，则压下SB1后KM2线圈得电，KM1线圈失电，KM1常开断开，KM2常开闭合开始反接制动，当电机速度降低到比较低时，自动断开，反接制动完毕，KM1、KM2线圈都失电。

电机最后停止运行。

2、读图11-31和图11-33：单向运行主回路需要几个KM？有互锁吗？双向运行需要几个个KM？有互锁吗？请自编一道题目对以下主电路实行课堂练习第3题：《顺序控制a》里对KM1、KM2、KM3的控制要求。

3、双速电动机的主回路和控制回路的设计与分析。

220页4、按时间原则控制的单相桥式整流能耗制动二次控制电路的工作原理。

216页图11-47.注：（1）SB1是停止按钮，而且用的是一个复合按钮。

当压下SB1，SB1的常闭触头断开，KM1线圈失电，SB1的常开触头闭合，KM2 线圈得电，进入制动：（2）在主回路，当KM2常开闭合，变压器T的原边绕组有交流电流通过，在其付边绕组就产生交流感应电压。

UR桥式整流器的1、2端输入交流电压，3、4端输出直流电压。

直流电流经定子绕组和限流电阻RP形成回路产生一个NS恒定磁场。

当转子由于惯性而仍在旋转时，转子导体切割此恒定磁场，从而感应电动势产生电流，由下图可以判定，这时由转子电流和恒定磁场作用所产生的电磁力矩的方向与转子转动的方向相反，为一制动转矩，使转速下降。

当n=0时，转子电动势和电流均为零，制动过程结束。

这种方法是将转子的动能变为电能，消耗在转子电阻上（对绕线转子感应电动机包括转子串接电阻），所以称为能耗制动。

低压电工考试习题与答案解析
一、选择题
1. 以下哪个不属于低压电器？
A. 断路器
B. 接触器
C. 变压器
D. 继电器
【答案】C
2. 低压断路器按灭弧原理分为几种？
A. 1种
B. 2种
C. 3种
D. 4种
【答案】C
3. 低压断路器的额定电流是指？
A. 断路器能长时间承受的最大电流
B. 断路器能短时间承受的最大电流
C. 断路器能断开的最大电流
D. 断路器能接通的最大电流
【答案】A
二、判断题
1. 低压电器包括断路器、接触器、变压器和继电器等。

（）
【答案】×（错误）
2. 低压断路器按照灭弧原理可以分为三种，分别是磁吹断路器、真空断路器和SF6断路器。

（）
【答案】√（正确）
三、简答题
1. 简述低压电器的分类及作用。

【答案】低压电器主要包括断路器、接触器、继电器和变压器等。

断路器用于保护电路，接触器用于控制电路，继电器用于放大信号和自动控制，变压器用于改变电压。

2. 低压断路器的工作原理是什么？
【答案】低压断路器的工作原理主要是通过电磁力或者热效应来实现断开电路。

当电路中的电流超过断路器的额定电流时，断路器中的灭弧装置会产生电弧，电弧会迅速蔓延，使得断路器的触点分离，从而达到切断电路的目的。

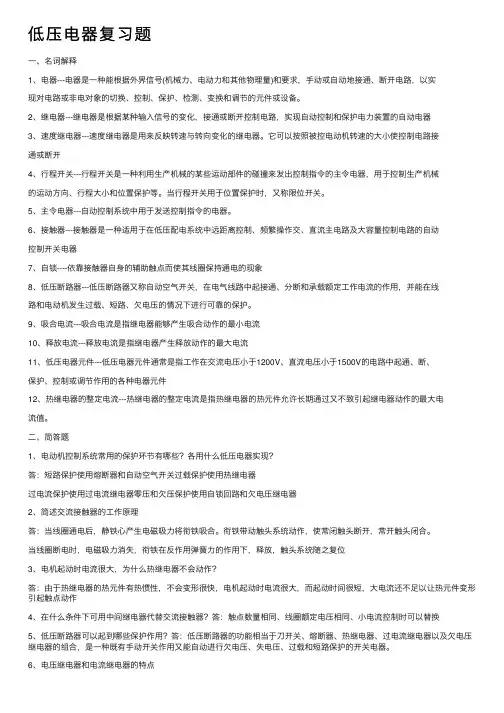

低压电器复习题⼀、名词解释1、电器---电器是⼀种能根据外界信号(机械⼒、电动⼒和其他物理量)和要求，⼿动或⾃动地接通、断开电路，以实现对电路或⾮电对象的切换、控制、保护、检测、变换和调节的元件或设备。

2、继电器---继电器是根据某种输⼊信号的变化，接通或断开控制电路，实现⾃动控制和保护电⼒装置的⾃动电器3、速度继电器---速度继电器是⽤来反映转速与转向变化的继电器。

它可以按照被控电动机转速的⼤⼩使控制电路接通或断开4、⾏程开关---⾏程开关是⼀种利⽤⽣产机械的某些运动部件的碰撞来发出控制指令的主令电器，⽤于控制⽣产机械的运动⽅向、⾏程⼤⼩和位置保护等。

当⾏程开关⽤于位置保护时，⼜称限位开关。

5、主令电器---⾃动控制系统中⽤于发送控制指令的电器。

6、接触器---接触器是⼀种适⽤于在低压配电系统中远距离控制、频繁操作交、直流主电路及⼤容量控制电路的⾃动控制开关电器7、⾃锁----依靠接触器⾃⾝的辅助触点⽽使其线圈保持通电的现象8、低压断路器---低压断路器⼜称⾃动空⽓开关，在电⽓线路中起接通、分断和承载额定⼯作电流的作⽤，并能在线路和电动机发⽣过载、短路、⽋电压的情况下进⾏可靠的保护。

9、吸合电流---吸合电流是指继电器能够产⽣吸合动作的最⼩电流10、释放电流---释放电流是指继电器产⽣释放动作的最⼤电流11、低压电器元件---低压电器元件通常是指⼯作在交流电压⼩于1200V、直流电压⼩于1500V的电路中起通、断、保护、控制或调节作⽤的各种电器元件12、热继电器的整定电流---热继电器的整定电流是指热继电器的热元件允许长期通过⼜不致引起继电器动作的最⼤电流值。

⼆、简答题1、电动机控制系统常⽤的保护环节有哪些？各⽤什么低压电器实现？答：短路保护使⽤熔断器和⾃动空⽓开关过载保护使⽤热继电器过电流保护使⽤过电流继电器零压和⽋压保护使⽤⾃锁回路和⽋电压继电器2、简述交流接触器的⼯作原理答：当线圈通电后，静铁⼼产⽣电磁吸⼒将衔铁吸合。

复习《低压配电电器》、当熔体电流达到熔断器熔体的额定电流时，熔体将（）、立即熔断 B、长延时后熔断 C、短延时后熔断 D、不会熔断、刀开关的正确安装方位为合闸后操作手柄向（）、上 B、下 C、左 D、右、胶盖刀开关只能用来控制（）KW以下的三相电动机、1.5 B、5.5 C、10 D、30、铁壳开关属于（）。

、断路器 B、接触器 C、刀开关 D、主令电器、低压电器一般是指交流额定电压（）及以下的电器。

、36V B、220V C、380V D、1200V、对于无冲击电流的电路，如能正确选用低压熔断器熔体的额定电流，则熔断器具有（）、短路 B、过载 C、短路和过载 D、失压、熔断器的核心是（）。

、熔体 B、熔管 C、熔座、当从螺旋式熔断器的瓷帽玻璃窗口观测到小红点的熔断指示器自动脱落时，表示熔丝（）。

、未熔断 B、已经熔断 C、无法判断、机床控制线路中，多选用（）熔断器作为短路保护。

、RT0系列有填料封闭管式 B、RM10系列无填料封闭管式、RL系列螺旋式 D、RC1系列瓷插式、型号RC1A-30/25的熔断器，熔体的额定电流是（）。

、30 B、25 C、35 D、20、型号DZ5-20/330的断路器，额定电流是（）。

、20 B、30 C、33 D、5 12、组合开关用于控制小型异步电动机的运转时，开关的额定电流一般取电动机额定电流的（）。

A、1.5-2.5B、1-2C、2-3D、2.5-313、下列低压电器中，不可能具有短路保护作用的是（）。

A、负荷开关B、组合开关C、低压断路器D、熔断器14、开关电器在规定的条件下，能在给定电压下接通和分断的预期电流称为（）。

A、分段能力B、通断能力C、接通能力D、电气寿命15、要对5KW三相异步电动机进行短路保护，可以选用下列低压电器中的（）。

A、按钮B、热继电器C、行程开关D、熔断器16、一台水泵由额定值为380V/20A的三相异步电动机拖动，电动机的启动电流为额定电流的6.5倍，熔断器的额定电流应选（）。

低压电工专业考试题目和答案一、选择题1. 低压电器按照其动作方式分类，下列哪种属于电磁式低压电器？A. 刀开关B. 断路器C. 接触器D. 继电器2. 低压断路器中，哪种部件主要完成断开和闭合电路的功能？A. 操作机构B. 触头C. 灭弧装置D. 绝缘子3. 以下哪种设备不是用来保护电力系统？A. 熔断器B. 避雷器C. 电压互感器D. 电流表4. 交流接触器线圈电压通常为多少？A. 380VB. 220VC. 110VD. 60V5. 电能表的作用是什么？A. 测量电流B. 测量电压C. 测量电能D. 测量功率二、判断题1. 低压电器可以分为低压断路器、接触器、继电器、刀开关、熔断器等几类。

（对）2. 断路器在电路中只能断开，不能闭合。

（错）3. 交流接触器的工作电压通常为直流电压。

（错）4. 电能表可以测量电路中的电流和电压。

（错）5. 熔断器是一种过载保护装置，当电路中的电流超过规定值时，熔断器会熔断，切断电路。

（对）三、简答题1. 简述低压断路器的工作原理。

答：低压断路器主要由操作机构、触头、灭弧装置、绝缘子等部件组成。

当电路中的电流超过额定值时，灭弧装置自动动作，产生电弧，将电流切断。

操作机构根据需要实现断开或闭合电路的功能。

2. 低压电工常用的工具和设备有哪些？答：低压电工常用的工具包括：电工钳、螺丝刀、扳手、验电器、绝缘手套、绝缘鞋等。

常用的设备有：低压断路器、接触器、继电器、熔断器、电能表、电压表、电流表等。

四、案例分析题某企业一低压配电室发生火灾，火灾导致以下设备损坏：断路器、接触器、熔断器。

请分析可能的原因，并提出防止类似事故发生的措施。

答：可能的原因有：1. 设备老化，绝缘性能下降，导致漏电或短路。

2. 过载运行，使设备温度升高，引发火灾。

3. 设备维护不当，如绝缘子积灰、熔断器熔丝选用不当等。

防止类似事故发生的措施：1. 定期检查和维护设备，及时更换老化的绝缘部件。

2. 严格按照规定选用熔断器熔丝，避免熔断器熔丝选用不当导致无法及时切断故障电流。

《常用低压电器》复习题一、选择题1、效率小于（B）的电动机控制电路可用HK系列刀开关直接操作。

A、4KWB、5.5KWC、7.5KWD、15KW2、HZ10系列组合开关的额定电流一般取点动机额定电流的（C）。

A、1-1.5倍B、1.5-2.5倍C、2.0-3.0倍D、3.5-5倍4、由9、低压电器产品全型号中的第一位为（C）。

A、设计序号B、基本规格代号C、类组代号D、短辅助规格代号10、低压开关一般为（A）。

A、非自动切换电器B、自动切换电器C、半自动切换电器D、无触点电器11、HH系列刀开关采用储能分合闸方式，主要是为了（C）。

A、操作安全B、减少机械磨损C、缩短通电时间D、减少劳动强度12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（B）三极刀开关。

A、1倍B、3倍C、5倍D、7倍13、按下复合按钮时，（B）。

A、动合触点先闭合B、动断触点先断开A、双断点电动力B、陶瓷灭弧罩C、空气D、磁吹式20、交流接触器吸合后的线圈电流与未吸合时的电流之比（C）。

A、大于1B、等于1C、小于1D、无法确定21、过电流继电器的线圈吸合电流应（A）线圈的释放电流。

A、大于B、小于C、等于D、无法确定22、热继电器金属片弯曲是由于（B）造成的。

A、机械强度不够B、热膨胀系数不同C、温度变化D、温差效应23、三相电动机的额定功率5.5kw，现用按钮、接触器控制。

试选下列元件：①组合开关（B）A、HZ10-10/3B、HZ10-25/3C、HZ10-60/3D、HZ10-100/3②主电路熔断器（A）A、RL1-60/20B、RL1-60/30C、RL1-60/40D、RL1-60/60③控制电器熔断器（A）24、D）。

C、电动机反按制动用D、控制电动机转向用27、热继电器在电动机控制电路中不能作（A）。

A、短路保护B、过载保护C、缺相保护D、过载和缺相保护28、对交流接触器而言，若操作频率过高会导致（B）。

电工低压考试题及答案一、选择题（每题2分，共20分）1. 低压电器中，用于接通和分断电路的元件是（）。

A. 继电器B. 接触器C. 断路器D. 熔断器答案：C2. 电流通过导体时，导体两端的电压与通过导体的电流的比值称为（）。

A. 电阻B. 电感C. 电容D. 电导答案：A3. 以下哪种设备用于保护电路不受过载、短路等故障影响（）。

A. 变压器B. 电容器C. 断路器D. 继电器答案：C4. 交流电的频率是指（）。

A. 电流方向变化的次数B. 电流方向变化的周期C. 电压变化的次数D. 电压变化的周期答案：B5. 以下哪种材料是绝缘材料（）。

A. 铜B. 铝C. 橡胶D. 铁答案：C6. 电能表是用来测量（）。

A. 电流B. 电压C. 功率D. 电能答案：D7. 电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C8. 以下哪种连接方式是并联（）。

A. 串联B. 并联C. 混联D. 串联并联答案：B9. 以下哪种设备用于限制电流的突然增大（）。

A. 熔断器B. 断路器C. 继电器D. 电容器答案：A10. 以下哪种设备用于测量电流（）。

A. 电压表B. 电流表C. 功率表D. 电能表答案：B二、填空题（每题2分，共20分）1. 当电路中的电阻增加时，电流会______。

答案：减小2. 电容器在交流电路中起到______的作用。

答案：滤波3. 电感器在交流电路中起到______的作用。

答案：滤波4. 电路中的开关元件通常用来______电路。

答案：控制5. 电路中的保险丝的作用是______。

答案：保护6. 电流的三种状态是______、______、______。

答案：开路、短路、通路7. 电路的三种基本连接方式是______、______、______。

答案：串联、并联、混联8. 变压器的主要功能是______。

答案：变压9. 电能表的读数单位是______。

答案：千瓦时10. 电流表的读数单位是______。

第七章常用低压电器一、填空题1、在低压开关电器中常用的有_________、_________、_________、漏电保护开关等。

2、铁壳开关是由_________、_________、_________组成的。

3、低压熔断器按用途分为_________、_________、_________等几种。

4、零序电流互感器用于检测_________。

5、I ge表示__________________。

6、低压熔断器的几个主要参数之间的关系为：__________________。

7、交流接触器结构主要包括_________、_________和_________。

8、时间继电器是__________________的继电器。

9、时间继电器有_________和_________两种类型。

10、主令电器主要用来_________。

二、判断题1、在设计电动机的继电接触器控制系统时，一般不选用低压短路器。

（）2、闸刀开关只用于手动控制容量较小、启动不频繁的电动机的直接启动。

（）3、漏电保护开关由零序电流互感器、漏电脱扣器两部分组成。

（）4、漏电保护断路器不具备过载保护。

（）5、低压熔断器按形状可分为半封闭插入式和无填料封闭管式。

（）6、接触器是一种适合用于远距离频繁接通和分断交直流主电路的自动控制电器。

（）7、继电器一般用来直接控制有较大电流的主电路。

（）8、热继电器利用电流的热效应原理来切断电路以保护电动机。

（）9、按钮开关是一种结构简单，应用广泛的主令电器。

（）10、位置开关又称限位开关或行程开关，作用与按钮开关不同。

（）三、简答题1、低压断路器选型的要求是？2、漏电保护开关的选用。

3、低压熔断器特点？4、接触器的工作原理是什么？5、继电器按输入信号的性质可分为？第七章常用低压电器填空题1、闸刀开关、转换开关、低压断路器2、闸刀、熔断器、速断弹簧3、配电、限流、漏电4、漏电电流5、熔断器的规格6、I d>I b>I ge>I Te7、电磁系统、触头系统、灭弧装置8、电路中控制动作时间9、通电延时、断电延时10、切换控制电路判断题1、错2、对3、错4、错5、错6、对7、错8、对9、对10、错简答题1、解：1）额定电压不小于安装地点电网的额定电压。

低压电器一、填空题1、低压电器按照它的职能不同可分为（控制电器）和（保护电器）两类。

由此可知，交流接触器属于（控制）类电器，熔断器属于（保护）类电器。

2、接触器可分为（交流）和（直流）两类，它们都是由（电磁铁）和（触头）两个主要部分组成，利用电磁铁的（吸引力）而动作。

接触器（具有）失压保护功能。

3、HZ10-100/3是（组合）开关的型号。

型号中“100”表示额定（电流为100A），“3”表示（极数）。

4、用热继电器对电动机进行保护，其整定电流值应由（电动机的额定电流）来确定。

热继电器可以用来防止电动机因（过载）而损坏，（不能）用来对电动机进行失压保护。

5、可以用中间继电器来（扩大）控制回路的数目。

中间继电器是把一个输入信号变成为（多个输出信号）的继电器。

6、磁力启动器通常由（接触器）、（热继电器）、（按纽）等部分组成。

7、自动空气开关在电路发生（短路）、（过载）和（失压）等故障时，能自动切断故障电路。

采用自动空气开关可对电动机实行（无熔断器）保护，因而可以避免电动机因（熔丝熔断）而引起的故障。

8、刀开关又简称（闸刀），刀开关在分断有负载电路时，其触刀与静夹座间会立即产生（电）。

9、中间继电器的结构和原理和（接触器）相同，故也称为（接触器式）继电器。

其各对触头允许通过的电流是（相同）的，额定电流一般为（5A）。

10、JW2型行程开关是一种具有（双断点）快速动作的（微动）开关。

11、气囊式时间继电器要调整其延时时间可改变（进气口）的大小，进气快则（延时时间短），反之则（延时时间长）。

12、电流继电器的吸引线圈应（串联）在主电路中。

欠电流继电器在主电路通过正常工作电流时，动铁心已经被（吸合），当主电路的电流（低于）其整定电流时，动铁心才被（释放）。

电流继电器的文字符号是（KA）。

13、电动机的正反转控制电路，其实就是（正转控制）与（反转控制）电路的组合。

但在任何时候只允许其中一组电路工作，因此必须进行（互锁），以防止电源（短路）。
