聚乙烯的注塑成型条件

hdpe注塑工艺条件
摘要：
1.HDPE 的概述
2.HDPE 注塑工艺的流程
3.HDPE 注塑工艺的条件
4.HDPE 注塑工艺的优点与不足
正文：
一、HDPE 的概述
HDPE，即高密度聚乙烯，是一种具有优良性能的塑料材料。

它具有耐腐蚀、耐磨损、耐冲击、耐低温等性能，且具有良好的介电性能和化学稳定性，因此在各个领域都有广泛应用，如包装、容器、建筑等。

二、HDPE 注塑工艺的流程
HDPE 注塑工艺是指将HDPE 颗粒通过熔融、注射、冷却等过程，形成所需形状的制品。

具体流程包括：原料准备、熔融、注射、冷却、脱模等环节。

三、HDPE 注塑工艺的条件
1.温度：熔融温度是影响HDPE 注塑工艺的关键条件。

温度过高，会导致材料降解，影响制品的性能；温度过低，会导致熔融不充分，影响注射和成型效果。

2.压力：注射压力的大小直接影响到制品的尺寸和表面质量。

压力过大，会导致制品变形；压力过小，会导致注射不足，影响制品的尺寸和形状。

3.速度：注射速度的快慢影响到制品的成型效果。

速度过快，会导致制品
表面粗糙；速度过慢，会导致注射不足，影响制品的尺寸。

4.模具：模具的设计和质量直接影响到制品的形状和质量。

设计不合理的模具，会导致制品变形或注射不足；质量不好的模具，会影响制品的表面质量。

四、HDPE 注塑工艺的优点与不足
优点：制品密度高、尺寸精度高、表面光滑、耐腐蚀性能好。

不足：制品易出现熔痕、制品强度较低、易变形。

关于温度、时间以及压力对聚乙烯PE的注塑成型的影响模具081班方毅20081018随着聚乙烯（PE）在市场上的应用越来越广，而且对它的研究也越来越深入。

所以我们来谈谈聚乙烯在加工工艺中温度、时间以及压力对它的影响。

首先，了解聚乙烯材料。

聚乙烯英文名称：polyethylene ，简称PE，是乙烯经聚合制得的一种热塑性树脂。

在工业上，也包括乙烯与少量α－烯烃的共聚物。

聚乙烯无臭，无毒,手感似蜡，具有优良的耐低温性能(最低使用温度可达-70～-100℃)，化学稳定性好，能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸)，常温下不溶于一般溶剂，吸水性小，电绝缘性能优良，但聚乙烯对于环境应力（化学与机械作用）是很敏感的，耐热老化性差。

聚乙烯的性质因品种而异，主要取决于分子结构和密度。

超高分子量聚乙烯的强度非常高，可以用来做防弹衣。

纯度99%以上的乙烯在催化剂四氯化钛和一氯二乙基铝存在下，在压力0.1-0.5MPa和温度65-75℃的汽油中聚合得到HDPE的淤浆。

经醇解破坏残余的催化剂、中和、水洗，并回收汽油和未聚合的乙烯，经干燥、造粒得到产品。

我国研制的一种聚乙烯材料，超过四十度时完全融化，低于十五度时完全凝固。

这是由于物体熔化吸热，凝固放热。

在温度较低时，聚乙烯材料凝固放热，使室温不至于太低。

而温度较高时，材料熔化吸热，使室温保持在一个较低的水平。

其次，我们来了解一下温度、时间、压力对PE塑料的成型工艺上的影响。

第一、塑料的成型工艺1）冷却时释放出的热量大，要充分冷却，高模温成型时注意冷却时间的控制；2）熔态与固态时的比重差大，成型收缩大，易发生缩孔、气孔，要注意保压压力的设定；3）模温低时，冷却快，结晶度低，收缩小，透明度高。

结晶度与塑件壁厚有关，塑件壁厚大时冷却慢结晶度高，收缩大，物性好，所以结晶性塑料应按要求必须控制模温；4）各向异性显著，内应力大，脱模后未结晶折分子有继续结晶化的倾向，处于能量不平衡状态，易发生变形、翘曲，应适当提高料温和模具温度，中等的注射压力和注射速度。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

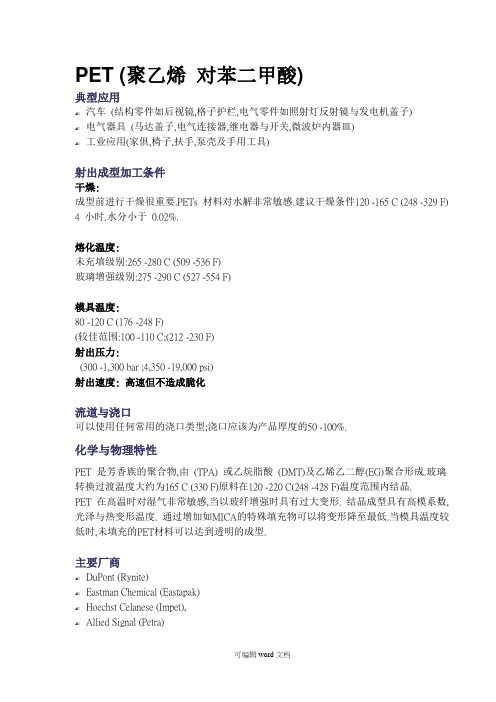

PET (聚乙烯对苯二甲酸)典型应用✍ 汽车(结构零件如后视镜,格子护栏,电气零件如照射灯反射镜与发电机盖子)✍ 电气器具(马达盖子,电气连接器,继电器与开关,微波炉内器皿)✍ 工业应用(家俱,椅子,扶手,泵壳及手用工具)射出成型加工条件干燥:成型前进行干燥很重要.PETs 材料对水解非常敏感.建议干燥条件120 -165 C (248 -329 F) 4 小时.水分小于0.02%.熔化温度:未充填级别:265 -280 C (509 -536 F)玻璃增强级别:275 -290 C (527 -554 F)模具温度:80 -120 C (176 -248 F)(较佳范围:100 -110 C;(212 -230 F)射出压力:(300 -1,300 bar ;4,350 -19,000 psi)射出速度: 高速但不造成脆化流道与浇口可以使用任何常用的浇口类型;浇口应该为产品厚度的50 -100%.化学与物理特性PET 是芳香族的聚合物,由(TPA) 或乙烷脂酸(DMT)及乙烯乙二醇(EG)聚合形成.玻璃转换过渡温度大约为165 C (330 F)原料在120 -220 C(248 -428 F)温度范围内结晶.PET 在高温时对湿气非常敏感,当以玻纤增强时具有过大变形. 结晶成型具有高模系数,光泽与热变形温度. 通过增加如MICA的特殊填充物可以将变形降至最低.当模具温度较低时,未填充的PET材料可以达到透明的成型.主要厂商✍ DuPont (Rynite)✍ Eastman Chemical (Eastapak)✍ Hoechst Celanese (Impet),✍ Allied Signal (Petra)[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。

聚乙烯及其共聚物聚乙烯(Polyethylene,简称PE),是半结晶性高分子化合物。

在分子链中仅含有C、H两种元素,其分子结构式为一(CH2一CH2一)n,相对分子质量都在1500以上,它是非极性物质。

乙烯单体聚合有高压法、中压法与低压法。

此外,尚有流化床气相法、浆料浆料法、溶液法生产支链少的线型低密度聚乙烯法。

聚乙烯有很好的性能,如可以耐-70℃的低温,耐化学药品腐蚀性,耐辐射性,优异的电绝缘性能等。

由于聚乙烯结晶的程度和分子量的不同,其密度、机械强度诸特性也均不相同。

因此聚乙烯可根据密度和分子量来分类:低密度聚乙烯(LDPE), 密度为0.910~0.925g/cm3，中密度聚乙烯(MDPE), 密度为0.926~0.940g/cm3，高密度聚乙烯(HDPE), 密度为0.941~0.965g/cm3，线性低密度聚乙烯(LLDPE), 密度为0.915~0.931g/cm3，一、低密度聚乙烯（ＬＤＰＥ）低密度聚乙烯(LDPE)也叫做高压聚乙烯,是由乙烯单体聚合而成。

低密度聚乙烯由于按游离基聚合历程进行反应,所以易发生链转移,产品中存在大量支链结构,分子结构缺乏规整性,因此LDPE的结晶度较小,为65% ~75%,密度较低,为0.910~0.93g/cm3，分子量一般为25000左右。

LDPE的电绝缘性能良好,基本不受温度和频率的影响。

其力学性能、化学性、热性能、透气性、耐老化性能均良好。

低密度聚乙烯物理力学性能见表2-1。

表2-1密度聚乙烯物理力学性能(一) 低密度聚乙烯性能⑴低密度聚乙烯呈乳白色半透明蜡状固体颗粒,无毒无味。

薄膜的透明度较好,密度低,由于分子链上有部分长、短支链,故是典型的结晶度型聚合物,熔点为105~126℃。

(2)有良好的韧性、耐低温性,脆化温度-60~-80℃,连续使用温度为82~100℃.其刚性小,蠕变性、热膨胀性大。

(3)电性能优,特别是高频绝缘性能优异。

(4)吸水性极低,具有良好的阴湿性,但对CO2、有机性臭气渗透性大,对水蒸气、空气的渗透性差。

浅叙聚乙烯塑料的性能特点与注塑工艺发表时间：2018-07-09T13:38:27.907Z 来源：《基层建设》2018年第12期作者：马振松胡聖思李谷男[导读] 摘要：聚乙烯为典型的热塑性塑料，是无臭、无味、无毒，手感似蜡的可燃性白色粉末。

抚顺石化公司乙烯化工厂聚乙烯车间辽宁抚顺 113004摘要：聚乙烯为典型的热塑性塑料，是无臭、无味、无毒，手感似蜡的可燃性白色粉末。

成型加工的PE树脂均是经挤出造粒的蜡状颗粒料，外观呈乳白色。

具有优良的耐低温性能，化学稳定性好，能耐大多数酸碱的侵蚀。

常温下不溶于一般溶剂，吸水性小，电绝缘性能优良。

关键词：聚乙烯塑料；性能特点；注塑工艺1聚乙烯塑料的主要组分聚乙烯（PE）是的塑料一种，人们常用的方便袋就是聚乙烯，它是最结构简单的高分子，也是应用最广泛的高分子材料。

聚乙烯的性能取决于它的聚合方式。

在中等压力有机化合物催化条件下进行聚合而成的是高密度聚乙烯（HDPE）。

这种条件下聚合的聚乙烯分子是线性的，且分子链很长，分子量高达几十万。

如果是在高压力（100～300）MPa，高温（190～210）℃，过氧化物催化条件下自由基聚合，生产出的则是低密度聚乙烯（LDPE），它是支化结构的。

聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能（最低使用温度可达-70～-100℃），化学稳定性好，能耐大多数酸碱的侵蚀，常温下不溶于一般溶剂，吸水性小，电绝缘性能优良；但聚乙烯对于环境应力是很敏感的，耐热老化性差。

聚乙烯的性质因品种而异，主要取决于分子结构和密度。

聚乙烯的种类有：低密度聚乙烯、高压聚乙烯LDPE；线形低密度聚乙烯LLDPE；中密度聚乙烯、双峰树脂MDPE；高密度聚乙烯、低压聚乙烯HDPE；超高分子量聚乙烯UHMWPE；改性聚乙烯CPE、交联聚乙烯（PEX）；乙烯共聚物乙烯-丙烯共聚物、EVA、乙烯-丁烯共聚物、乙烯-其它烯烃的共聚物、乙烯-不饱和酯共聚物（EAA、EMAA、EEA、EMA、EMMA、EMAH）。

塑料注塑工艺标准1、PP塑料制品：1.1概述：聚丙烯，英文简称PP，为一种白色蜡状材料，密度0.90g/cm3。

PP具有良好的电性能和化学稳定性，其机械性能、耐热性均高于PE，经过增强的PP可用做工程材料。

PP成纤性好，耐疲劳性好，用其制成的铰链几十万次不断；PP低温冲击性不好，成型收缩率大，产品精度不高。

1.2加工：1.2.1成型特性：1.2.1.1结晶性料，吸湿性小，可能发生熔融破裂，长期与热金属接触易发生分解。

1.2.1.2流动性极好，溢边值0.03mm左右。

1.2.1.3冷动速度快，浇注系统及冷却系统应散热缓慢。

1.2.1.4成型收缩范围大，收缩率大，易发生缩孔、凹痕、变形、方向性强。

1.2.1.5注意控制成型温度，料温低方向性明显，尤其是低温高压时更明显，模温低于50℃以下塑件不光泽，易发生熔接不良、流痕；90℃以上时易发生翘曲、变形。

1.2.1.6塑件应壁厚均匀，避免缺口、尖角，以避免应力集中。

1.2.1.7注塑模及注塑制品：A、最小脱模斜度30’---1°。

B、最小壁厚0.85mm。

C、流程与壁厚的关系： ,其中t为壁厚(mm),l为流程(mm)。

D、塑件转接处均应有不小于0.5---1mm的圆角。

E、塑件壁厚应尽可能均匀一致，以防制品结构缩水和翘曲、变形。

1. 3注塑工艺条件：1.2.3.1干燥温度和时间：封袋PP无须干燥即可注塑，预热温度和时间：80---100℃/1---2h。

1.2.3.2料筒温度：200---230℃。

1.2.3.3射嘴温度：180---190℃。

1.2.3.4模温：20---60℃。

1.2.3.5注射压力：≤69---98Mpa1.2.3.6注射时间（包括保压时间）：≤20---60S。

1.2.3.7冷却时间：≤20---90S。

1.2.3.8螺杆转速：≤80rpm。

2、PE塑料制品：2.1概述：聚乙烯，英文简称PE，有低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）及线性低密度聚乙烯（LLDPE）三种。

第1篇一、塑料原料1. 塑料种类注塑成型所使用的塑料种类繁多，常见的有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚碳酸酯（PC）、ABS等。

不同种类的塑料具有不同的性能特点，如强度、硬度、韧性、耐热性、耐化学性等。

选择合适的塑料种类是保证注塑产品质量的前提。

2. 塑料特性（1）熔体流动性能：熔体流动性能是指塑料在熔融状态下流动的能力。

良好的熔体流动性能有利于提高注塑成型速度，降低能耗，减少废品率。

（2）热稳定性：热稳定性是指塑料在高温下保持性能的能力。

热稳定性好的塑料在注塑成型过程中不易发生降解，保证产品性能。

（3）耐化学性：耐化学性是指塑料抵抗化学腐蚀的能力。

耐化学性好的塑料适用于接触化学品或腐蚀性物质的场合。

（4）阻燃性：阻燃性是指塑料在燃烧过程中不易蔓延的能力。

具有阻燃性的塑料适用于防火、防爆的场合。

3. 塑料粒度塑料粒度是指塑料颗粒的尺寸。

粒度大小对注塑成型质量有一定影响，一般来说，粒度越小，熔体流动性越好，但同时也增加了能耗和设备磨损。

二、模具设计1. 模具结构模具是注塑成型过程中必不可少的工具，其结构主要包括定模、动模、流道系统、冷却系统、导向系统、锁模机构等。

（1）定模和动模：定模和动模是模具的主体部分，分别固定在注塑机的前后两腔。

定模用于固定模具和注塑物料，动模用于实现模具的闭合和开启。

（2）流道系统：流道系统是连接注射系统和模具腔的通道，其作用是引导熔体流动，减少熔体压力损失。

（3）冷却系统：冷却系统用于冷却模具腔，使熔体快速固化，提高成型速度。

（4）导向系统：导向系统用于保证模具各部分在闭合和开启过程中的准确对位。

（5）锁模机构：锁模机构用于保证模具在注塑成型过程中的稳定性和安全性。

2. 模具材料模具材料是影响模具寿命和注塑产品质量的重要因素。

常见的模具材料有钢、铝合金、铜合金等。

选择合适的模具材料应考虑以下因素：（1）模具材料的热稳定性：热稳定性好的材料在高温下不易变形，保证模具精度。
