下载文档原格式

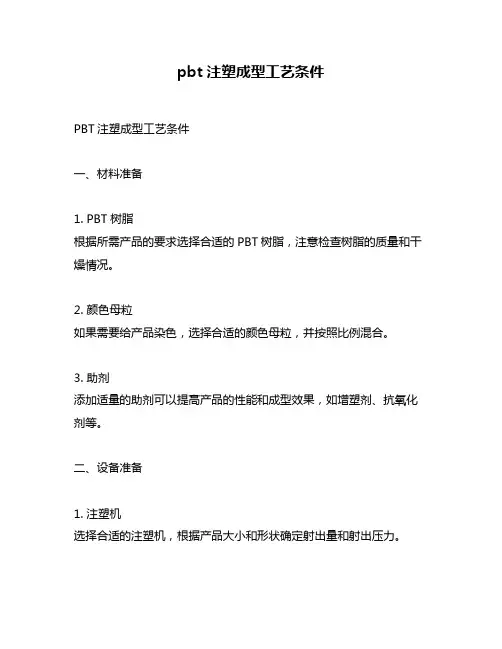

pbt注塑成型工艺条件PBT注塑成型工艺条件一、材料准备1. PBT树脂根据所需产品的要求选择合适的PBT树脂，注意检查树脂的质量和干燥情况。
2. 颜色母粒如果需要给产品染色，选择合适的颜色母粒，并按照比例混合。
3. 助剂添加适量的助剂可以提高产品的性能和成型效果，如增塑剂、抗氧化剂等。
二、设备准备1. 注塑机选择合适的注塑机，根据产品大小和形状确定射出量和射出压力。
2. 模具根据产品设计图纸制作模具，注意模具加工精度和表面光洁度。
3. 干燥机将PBT树脂放入干燥机中进行干燥处理，保证材料干燥度达到要求。
三、注塑成型工艺步骤1. 开模准备将模具放入注塑机中并调整好模具位置，然后启动注塑机进行预热和调试。
2. 填充阶段将预先加工好的PBT树脂放入注塑机料斗中，启动注塑机进行加热和熔融，然后进行射出。
在填充过程中，要注意控制射出量和射出压力，保证产品的密实度和光洁度。
3. 压缩阶段在填充结束后，注塑机会自动转换到压缩阶段，通过调整压力和时间来使产品更加紧密。
4. 冷却阶段在压缩结束后，注塑机会自动转换到冷却阶段，在模具中冷却一段时间后取出成品。
5. 除霜将成品放入除霜器中进行除霜处理，使其表面温度逐渐降低至室温。
6. 喷漆处理如果需要对产品进行喷漆处理，在除霜后将其送入喷漆线进行处理。
四、注意事项1. PBT树脂必须保持干燥状态，避免潮湿影响成型效果。
2. 模具要求精度高且表面光洁度好。
3. 注塑机的射出量和射出压力必须控制合理。
4. 成品冷却时间要足够长，避免因过早取出而导致变形。
5. 喷漆处理时要注意控制喷漆厚度和均匀度。
常用热固性塑料的注塑成型工艺条件是什么？(1) 酚醛塑料注塑成型工艺条件酚醛塑料是热固性塑料中应用最多的一种注塑材料，一般多用木粉或纤维素做填充料。
酚醛熔体流动性好，加热时间范围也较宽。
酚醛塑料品牌种类比较多，能用于注塑成型的酚醛粉料及其工艺性能参数见表1。
表1 酚醛注塑粉的工艺性能和注塑成型工艺参数(2) 氨基塑料注塑成型工艺条件氨基塑料中主要有脲甲醛、三聚氰胺甲醛和三聚氰胺酚醛，可用于注塑成型制品。
这种原料要求塑化时加热时间短，所以应采用较高的注射速度。
但高速注射成型又会引起制品有残留应力，使制品容易产生裂纹。
这种原料的熔体固化条件要求较高，所以对机筒温度和成型模具温度范围应严格控制。
脲甲醛和三聚氰胺甲醛塑料的注塑成型工艺参数见表3。
(3) 不饱和聚酯塑料注塑成型工艺条件不饱和聚酯塑料用于注塑成型的品种有SMC和UP。
这种原料的成型性及工艺性良好。
具体注塑成型工艺参数见表3。
(4) 环氧树脂注塑料注塑成型工艺条件环氧树脂熔料注射后在5〜180°C范围内迅速或缓慢固化，这与选用的固化剂和环氧体系有关。
制品的壁厚对固化时间影响小，成型后收缩率小，约为0.1%左右，但流动方向与垂直方向相差约3%。
玻璃纤维环氧注塑料和液体环氧注塑料的注塑成型工艺参数见表2。
表2环氧树脂注塑成型工艺参数(5) DAP塑料注塑成型工艺条件苯二甲酸二丙烯酯塑料可分为邻苯二甲酸二丙烯酯（DAP)和间苯二甲酸二丙烯酯（DAIP)。
两种树脂中常加人玻璃纤维或无机填料增强，其成型工艺条件见表3。
表3 常用热固性塑料的注塑成型工艺参数续表：。

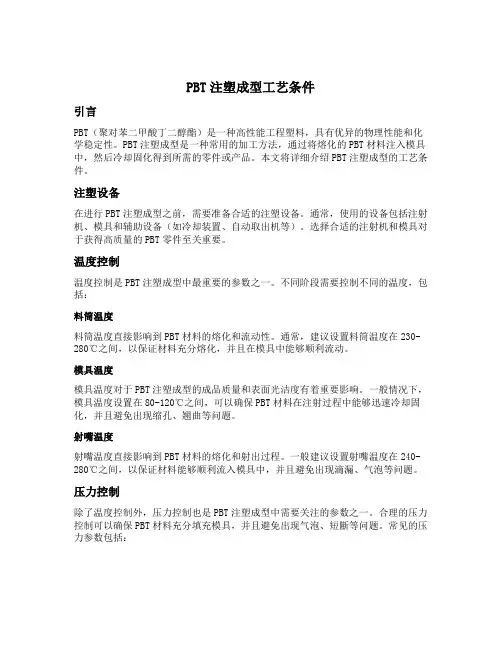

PBT注塑成型工艺条件引言PBT（聚对苯二甲酸丁二醇酯）是一种高性能工程塑料，具有优异的物理性能和化学稳定性。
PBT注塑成型是一种常用的加工方法，通过将熔化的PBT材料注入模具中，然后冷却固化得到所需的零件或产品。
本文将详细介绍PBT注塑成型的工艺条件。
注塑设备在进行PBT注塑成型之前，需要准备合适的注塑设备。
通常，使用的设备包括注射机、模具和辅助设备（如冷却装置、自动取出机等）。
选择合适的注射机和模具对于获得高质量的PBT零件至关重要。
温度控制温度控制是PBT注塑成型中最重要的参数之一。
不同阶段需要控制不同的温度，包括：料筒温度料筒温度直接影响到PBT材料的熔化和流动性。
通常，建议设置料筒温度在230-280℃之间，以保证材料充分熔化，并且在模具中能够顺利流动。
模具温度模具温度对于PBT注塑成型的成品质量和表面光洁度有着重要影响。
一般情况下，模具温度设置在80-120℃之间，可以确保PBT材料在注射过程中能够迅速冷却固化，并且避免出现缩孔、翘曲等问题。
射嘴温度射嘴温度直接影响到PBT材料的熔化和射出过程。
一般建议设置射嘴温度在240-280℃之间，以保证材料能够顺利流入模具中，并且避免出现滴漏、气泡等问题。
压力控制除了温度控制外，压力控制也是PBT注塑成型中需要关注的参数之一。
合理的压力控制可以确保PBT材料充分填充模具，并且避免出现气泡、短斷等问题。
常见的压力参数包括：注射压力注射压力直接影响到PBT材料的填充速度和填充效果。
通常建议设置注射压力在1000-2000bar之间，以保证材料能够充分填满模具。
保压压力保压压力用于确保PBT材料在冷却固化过程中不会出现缩孔、翘曲等问题。
一般建议设置保压压力在500-1000bar之间，以保证成品的质量和尺寸稳定性。
注塑速度注塑速度是指PBT材料从注射机进入模具的速度。
合理的注塑速度可以确保PBT材料充分填充模具，并且避免出现熔断、气泡等问题。
常见的注塑速度参数包括：射胶速度射胶速度是指PBT材料从注射机进入模具的速度。
注塑成型工艺参数及其影响11209040112 黄卓摘要：塑料材料在生活中所占比例越来越高，而对于其质量的要求也越来越高，注塑成型作为重要的生产手段，对技术的提高也越来越迫切，而注塑成型制品的影响因素较多，但注塑成型加工工艺条件是重要的影响因素之一，下面将会介绍个个工艺参数对于制品性能的影响。
关键词：注塑成型工艺参数一、注塑成型概念传统的模具设计和工艺参数设置主要依赖于设计者的经验和技巧,模具设计的合理性只有靠反复的试模和修模,工艺参数的设置也只能靠反复的试模来进行修改,缺乏科学依据,生产周期长,成本高,质量也难以保证。
而对成型过程进行模拟,在模具制造之前就可发现设计中的问题,使模具设计和工艺参数设置建立在科学的分析基础之上,可缩短生产周期,提高制品质量。
随着对制品质量要求的提高,对成型过程进行预测己经成为设计不可缺少的环节。
因此,建立注塑成型过程熔体在模腔中流动和传热的数学模型,并采用数值仿真方法实现成型过程的模拟具有重要的意义。
由于成型过程的工艺参数直接决定了熔体在模腔中的流动状态,对制品质量有着最直接最深远的影响,因此找到制品成型的最优工艺条件,对成型过程进行工艺控制,是提高塑料制品质量的有效途径。
这是因为,成型过程中,精密的成型机械、合理的模具设计和优良的材料性能只有在合理的成型工艺设置下刁`能体现出来另一方面,成型机械、模具设计和材料性能的缺陷有时可通过合适的成型工艺设置来弥补。
由此可见,注塑成型工艺对制品质量有着至关重要的作用二、注塑工艺条件及其影响1、注塑压力注射压力指的是在注射过程中螺杆顶部或柱塞对于塑料熔体所加载的压力。
它的作用是对于使熔料混合和塑化，螺杆（或柱塞）必须提供克服固体粒子和熔料在料筒和喷嘴中的流动阻力。
使得塑料熔体以一定的速度来充满型腔，在型腔充满熔体后注射压力起到压实的作用。
从而使得塑件致密，并对熔料因冷却而产生的收缩进行补料，从而使塑件保持精确的形状，获得所需要的性能。
tpe注塑成型工艺条件TPE注塑成型工艺条件一、概述热塑性弹性体（Thermoplastic Elastomer，简称TPE）是一种具有弹性和可塑性的材料，具有优良的物理性能和加工性能，广泛应用于注塑成型行业。
注塑成型是将熔融状态的TPE材料注入模具中，经冷却后形成所需的产品。
本文将介绍TPE注塑成型工艺条件的相关要点。
二、原料选择TPE注塑成型的首要条件是选择合适的原料。
根据产品的性能要求和工艺要求，选择适合的TPE材料进行注塑成型。
在选择原料时，需要考虑材料的硬度、耐热性、耐化学性、耐磨性等因素，并与产品设计要求相匹配。
三、注塑机调试1. 温度调节：根据TPE材料的熔融温度范围，调节注塑机的料筒和模具的温度，确保材料在注入模具时能够达到适宜的熔融状态。
2. 注射速度控制：根据产品的尺寸、形状和壁厚等要求，调节注塑机的注射速度，控制材料的注入速度，避免产生缺陷如短射、气泡等。
3. 压力控制：根据产品的结构特点和材料的硬度，调节注塑机的注射压力，确保材料在模具中充分填充，并保持合适的压力保压时间。
4. 冷却时间控制：根据产品的尺寸和材料的热传导性，调节注塑机的冷却时间，确保产品在模具中冷却充分，防止变形和收缩。
四、模具设计1. 浇口设计：根据产品的形状和尺寸，合理设计浇口的位置和形式，以便材料顺利注入模具，减少材料的流动路径，避免产生气泡和短射等缺陷。
2. 冷却系统设计：根据产品的结构和材料的热传导性，合理设计冷却系统，确保产品在模具中均匀冷却，避免产生变形和收缩。
3. 排气设计：根据材料的热胀冷缩性质，合理设计排气系统，确保材料在注入模具时能够顺利排出空气，避免产生气泡缺陷。
五、工艺参数控制1. 注射速度：根据材料的熔融性质和产品的结构特点，控制注射速度，避免产生短射和气泡等缺陷。
2. 注射压力：根据材料的硬度和产品的结构特点，控制注射压力，确保材料在模具中充分填充，避免产生缺陷。
3. 冷却时间：根据产品的尺寸和材料的热传导性，控制冷却时间，确保产品在模具中充分冷却，避免产生变形和收缩。
塑料注塑工艺标准1、PP塑料制品：1.1概述：聚丙烯，英文简称PP，为一种白色蜡状材料，密度0.90g/cm3。
PP具有良好的电性能和化学稳定性，其机械性能、耐热性均高于PE，经过增强的PP可用做工程材料。
PP成纤性好，耐疲劳性好，用其制成的铰链几十万次不断；PP低温冲击性不好，成型收缩率大，产品精度不高。
1.2加工：1.2.1成型特性：1.2.1.1结晶性料，吸湿性小，可能发生熔融破裂，长期与热金属接触易发生分解。
1.2.1.2流动性极好，溢边值0.03mm左右。
1.2.1.3冷动速度快，浇注系统及冷却系统应散热缓慢。
1.2.1.4成型收缩范围大，收缩率大，易发生缩孔、凹痕、变形、方向性强。
1.2.1.5注意控制成型温度，料温低方向性明显，尤其是低温高压时更明显，模温低于50℃以下塑件不光泽，易发生熔接不良、流痕；90℃以上时易发生翘曲、变形。
1.2.1.6塑件应壁厚均匀，避免缺口、尖角，以避免应力集中。
1.2.1.7注塑模及注塑制品：A、最小脱模斜度30’---1°。
B、最小壁厚0.85mm。
C、流程与壁厚的关系： ,其中t为壁厚(mm),l为流程(mm)。
D、塑件转接处均应有不小于0.5---1mm的圆角。
E、塑件壁厚应尽可能均匀一致，以防制品结构缩水和翘曲、变形。
1. 3注塑工艺条件：1.2.3.1干燥温度和时间：封袋PP无须干燥即可注塑，预热温度和时间：80---100℃/1---2h。
1.2.3.2料筒温度：200---230℃。
1.2.3.3射嘴温度：180---190℃。
1.2.3.4模温：20---60℃。
1.2.3.5注射压力：≤69---98Mpa1.2.3.6注射时间（包括保压时间）：≤20---60S。
1.2.3.7冷却时间：≤20---90S。
1.2.3.8螺杆转速：≤80rpm。
2、PE塑料制品：2.1概述：聚乙烯，英文简称PE，有低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）及线性低密度聚乙烯（LLDPE）三种。
第1篇一、塑料原料1. 塑料种类注塑成型所使用的塑料种类繁多，常见的有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚碳酸酯（PC）、ABS等。
不同种类的塑料具有不同的性能特点，如强度、硬度、韧性、耐热性、耐化学性等。
选择合适的塑料种类是保证注塑产品质量的前提。
2. 塑料特性（1）熔体流动性能：熔体流动性能是指塑料在熔融状态下流动的能力。
良好的熔体流动性能有利于提高注塑成型速度，降低能耗，减少废品率。
（2）热稳定性：热稳定性是指塑料在高温下保持性能的能力。
热稳定性好的塑料在注塑成型过程中不易发生降解，保证产品性能。
（3）耐化学性：耐化学性是指塑料抵抗化学腐蚀的能力。
耐化学性好的塑料适用于接触化学品或腐蚀性物质的场合。
（4）阻燃性：阻燃性是指塑料在燃烧过程中不易蔓延的能力。
具有阻燃性的塑料适用于防火、防爆的场合。
3. 塑料粒度塑料粒度是指塑料颗粒的尺寸。
粒度大小对注塑成型质量有一定影响，一般来说，粒度越小，熔体流动性越好，但同时也增加了能耗和设备磨损。
二、模具设计1. 模具结构模具是注塑成型过程中必不可少的工具，其结构主要包括定模、动模、流道系统、冷却系统、导向系统、锁模机构等。
（1）定模和动模：定模和动模是模具的主体部分，分别固定在注塑机的前后两腔。
定模用于固定模具和注塑物料，动模用于实现模具的闭合和开启。
（2）流道系统：流道系统是连接注射系统和模具腔的通道，其作用是引导熔体流动，减少熔体压力损失。
（3）冷却系统：冷却系统用于冷却模具腔，使熔体快速固化，提高成型速度。
（4）导向系统：导向系统用于保证模具各部分在闭合和开启过程中的准确对位。
（5）锁模机构：锁模机构用于保证模具在注塑成型过程中的稳定性和安全性。
2. 模具材料模具材料是影响模具寿命和注塑产品质量的重要因素。
常见的模具材料有钢、铝合金、铜合金等。
选择合适的模具材料应考虑以下因素：（1）模具材料的热稳定性：热稳定性好的材料在高温下不易变形，保证模具精度。
注射成型技术注射成型工艺条件——具有三大工艺条件：温度、压力、时间、速度、位臵——注塑成型的几大要素注塑成型也是一门单独的工程技术，其目的是将热塑性塑料的原料通过注塑成型的重要工艺条件转变为可以使用并保持原有性能的制品，因此注塑成型的工艺参数编制是保证注塑成型加工的重要环节。
在注塑工艺参数编制中尤其要注意的几大要素是：温度、压力、时间。
——注塑温度控制：注塑成型加工的过程中需要控制的温度有料筒温度、喷咀温度和模具温度。
料筒温度和喷咀温度的控制其主要目的是使料筒中的物料进行充分的塑化和流动。
模具温度的控制其目的是：使已熔融的物料在充模过程中提高一定的流动性，帮助熔融的物料能够迅速的充满模腔的各个部位。
其二也使充满模腔的物料至定温中能够进行充分的冷却定型。
其三，模具温度的控制对制品的内在性能和表观质量影响很大。
——压力控制：注塑制品加工过程中，需要控制压力包括注塑压力和塑化压力（即背压）。
注塑压力：通过注射机的液压系统（电动注射机是使用伺服电机）把压力传递到机筒的尾端，使之推动螺杆向前移动，即施加在螺杆尾端的压力称之为注射压力。
在注射成型中，注射压力所起的作用是，克服熔融的塑料从料筒向模具型腔，填充过程中的流动阻力，给予熔融充模的速率以及对熔料进行压实。
塑化压力：指螺杆顶部熔料在螺杆转动后退时所受受到的压力称之为塑化压力，亦称背压。
也可以说是克服螺杆进料转动时所产生的阻力叫背压。
一般情况下，适当的提高背压能使熔体温度均匀，色料的混合均匀，还可以排出熔体中的气体，正常生产操作中，背压的大小应在保持制品质量优良的前提下越小越好。
——时间控制：注塑成型过程中需要控制的时间包括：注射时间、保压时间、塑化时间、冷却时间、周期时间。
注射时间：料筒中熔融的物料在注射压力作用下基本充满型腔时所需要的时间称为注射时间。
保压时间：就是对型腔内的塑料施压的时间。
但要注意的是，在浇口处熔料封冻之前，保压时间长短对制品的尺寸准确性有影响，若至浇口处熔料封冻之后则无影响。
注塑成型的工艺条件一、温度控制1、料筒温度：注射模塑过程需要控制的温度有料筒温度，喷嘴温度和模具温度等。
前两种温度主要影响塑料的塑化和流动，而后一种温度主要是影响塑料的流动和冷却。
每一种塑料都具有不同的流动温度，同一种塑料，由于来源或牌号不同，其流动温度及分解温度是有差别的，这是由于平均分子量和分子量分布不同所致，塑料在不同类型的注射机内的塑化过程也是不同的，因而选择料筒温度也不相同。
2、喷嘴温度：喷嘴温度通常是略低于料筒最高温度的，这是为了防止熔料在直通式喷嘴可能发生的"流涎现象"。
喷嘴温度也不能过低，否则将会造成熔料的早凝而将喷嘴堵*，或者由于早凝料注入模腔而影响制品的性能 3、模具温度：模具温度对制品的内在性能和表观质量影响很大。
模具温度的高低决定于塑料结晶性的有无、制品的尺寸与结构、性能要求，以及其它工艺条件（熔料温度、注射速度及注射压力、模塑周期等）。
二、压力控制：注塑过程中压力包括塑化压力和注射压力两种，并直接影响塑料的塑化和制品质量。
（背压）采用螺杆式注射机时，螺杆顶部熔料在螺杆转动后 1、塑化压力：退时所受到的压力称为塑化压力，亦称背压。
这种压力的大小是可以通过液压系统中的溢流阀来调整的。
在注射中，塑化压力的大小是随螺杆的转速都不变，则增加塑化压力时即会提高熔体的温度，但会减小塑化的速度。
此外，增加塑化压力常能使熔体的温度均匀，色料的混合均匀和排出熔体中的气体。
一般操作中，塑化压力的决定应在保证制品质量优良的前提下越低越好，其具体数值是随所用的塑料的品种而异的，但通常很少超过 20 公斤/平方厘米。
2、注射压力：在当前生产中，几乎所有的注射机的注射压力都是以柱塞或螺杆顶部对塑料所施的压力（由油路压力换算来的）为准的。
注射压力在注塑成型中所起的作用是，克服塑料从料筒流向型腔的流动阻力，给予熔料充模的速率以及对熔料进行压实。
三、成型周期完成一次注射模塑过程所需的时间称成型周期，也称模塑周期。
它实际包括以下几部分：成型周期:成型周期直接影响劳动生产率和设备利用率。
因此,在生产过程中,应在保证质量的前提下,尽量缩短成型周期中各个有关时间。
在整个成型周期中,以注射时间和冷却时间最重要,它们对制品的质量均有决定性的影响。
注射时间中的充模时间直接反比于充模速率,生产中充模时间一般约为 3-5 秒。
注射时间中的保压时间就是对型腔内塑料的压力时间,在整个注射时间内所占的比例较大,一般约为 20-120 秒(特厚制件可高达 5~10 分钟)。
在浇口处熔料封冻之前,保压时间的多少,对制品尺寸准确性有影响,若在以后,则无影响。
保压时间也有最惠值,已知它依赖于料温,模温以及主流道和浇口的大小。
如果主流道和浇口的尺寸以及工艺条件都是正常的,通常即以得出制品收缩率波动范围最小的压力值为准。
冷却时间主要决定于制品的厚度,塑料的热性能和结晶性能,以及模具温等。
冷却时间的终点,应以保证制品脱模时不引起变动为原则,冷却时间性一般约在 30~120 秒钟之间,冷却时间过长没有必要,不仅降低生产效率,对复杂制件还将造成脱模困难,强行脱模时甚至会产生脱模应力。
成型周期中的其它时间则与生产过程是否连续化和自动化以及连续化和自动化的程度等有关。
一般的注塑机可以根据以下的程序作调校：根据原料供应商的资料所提供的温度范围，将料筒温度调至该范围的中间，并调整模温。
估计所需的射胶量，将注塑机调至估计的最大射胶量的三分之二。
调校倒索(抽胶)行程。
估计及调校二级注塑时间，将二级注塑压力调至零。
初步调校一级注塑压力至注塑机极限的一半(50%) ；将注塑速度调至最高。
估计及调校所需要的冷却时间。
将背压调至 3.5bar。
清除料筒内已降解了的树脂。
采用半自动注塑模式；开始注塑程序，观察螺杆的动作。
就需要而适当调节射胶速度和压力，若要使充模时间缩短，可以增加注塑压力。
如前所述，由于十足充模之前会有一个过程，充模最终压力可以调至一级注塑压力的 100%。
压力最终都要调得够高，使可以达到的最大速度不受设定压力限制。
若有溢料，可以把速度减低。
每观察一个周期之后，便把射胶量及转换点调节。
设定程序，使可以在第一级注塑时已能获得按射胶重量计算达到 95-98% 的充模。
当第一级注塑的注射量、转换点、注塑速度及压力均调节妥当后，便可进行第二级的保压压力的调校程序。
按需要适当调校保压压力，但切勿过份充填模腔。
调校螺杆速度，确保刚在周期完成之前熔胶已完成，而注塑周期又没有受到限制。
缩短周期时间予提高生产率对大部分的注塑厂商来说，注塑周期可直接影响以下两个主要目的：1、每天从机械中得到更多的制件；2、制件合乎客人的要求。
注塑周期由以下组成：周期开始--螺杆开始前进，注射；制件浇口冷却螺杆开始转动--塑化行程开始螺杆回位完成--螺杆转动停止如必要的话抽胶发生模具打开（可能包括模芯的拉出）制件充分冷却便可以顶出顶出模具闭合（可能包括模芯的回位）模具闭上--周期重新开始。
自动注塑周期是在持续的相同次序下，同样的事情一次又一次地重复。
周期有三个主要部分：开模时间；填充时间；模具闭合时间；保压时间提高生产力的目标是在极短时间内完成所有必要的动作，完成顶出，并确保模具得到保护（包括拉出和退回滑块和侧位模芯）。
所以，任何，延迟开模时间的模具或注塑机的问题必须维修。
另外，如每次注射的开模时间都不一样，制件将亦不一样。
注塑填充模腔以流动性较好的材料而言，这填充时间应占整个周期 1/10 至 1／8 的时间，填充时最关键的是快速及稳定的螺杆推进时间，及最低和稳定的注塑压力。
当螺杆向前推进将溶体由料管经喷咀，竖流道，横流通，浇口，再射入模腔，当中会遇到阻力。
这阻力是由喷咀直径、流道尺寸、浇口大小、产品厚度，以及模具排气设计所影响。
流动阻力应在模具内改善及减少，以达至填充平衡及稳定。
否则由于填充不均匀而导致不同模腔所注塑的制品尺寸不同，强度不足，或外观不良。
保压时间（2-3）当注塑结晶形材料时，保压时间是最重要的一段过程。
这段时间是由熔体填充模腔 99％开始至浇口凝固为终止。
模件的强度及韧性都是决定于注塑后有否保持压力到熔体上直至部件／浇口凝固。
保持压力时亦要预先保留一小段的熔胶位置在螺杆前。
这保压的一段就是防止熔体凝固收缩后的空洞，或浇口位置的弱处等导致模件强度不足的关键。
冷却时间（4-7）当熔体进入模腔，碰到金属表面时，熔体冷却的步骤就己经开始。
由于聚甲醛,尼龙，及聚碳等半结晶材料的凝固温度很高，所以需要冷却的时间便很少。
若以一般模件来说，在熔胶完成后，模件应该已经有足够的冷却时间。
如果在顶出模件时发现出问题的话，可慢慢将冷却时间延长，直至问题解决为止。
开模时间（8-11）模具开放的时间是整个周期的重要部份，特别是对有装嵌件的模具更是如此，甚至在比较标准的模具中，模具开放时间也经常高过整个周期的 20％。
影响开模的因素：第一项要考虑的是模具的速度和移动距离，模具在打开并顶出制件过程中移动的距离应减少以免浪费移动时间，当然，模具移动必须在模具再次关闭前足以让制件顺利脱离模具，所以，让制件脱模所需移动距离愈短，则其所花的的间愈少，当注射成型机处于良好状态，从高速打开到低速顶出的转换能够相当平稳。
设备需要一些保养以完成这些速度上的变化，但是这些花费可以从模塑时间减少，节省时间而得到多倍的回报。
为了达到最少的模具移动时间，调整减速限制开关，以便预出过程中模具不会过于接触或破坏制件，并优化行程的高速段。
再者，适当的周期性的保养以确保这减速每次能重复。
产生锁模压力时间在整个模具开放时间中是另一个阻延，这个时间可能经过机械磨损和液压阀失效的影响，因此周期性的机械保养可以保持良好的操作状态。
注意：缩短模具打开行程到所必需的最小，以便制件和流道脱落排除任何使顶出困难的因素，像顶针周围的飞边(披锋) 缩短顶出行程到所必需的最小值用最快的开模和闭模速度，同时要适当慢慢地中止和闭合以防止损坏模具寻找所有闭模和产生锁模压力中的阻延，它们表示机械或液压阀的故障在模具中大量的装嵌件活动也增长模具开放时间。
稍加考虑产品设计(减少倒扣)就往往能使顶出动作自动化或半自动化进行若这延误是由模具损耗所导致，理应修理模具，以减低延误。
养成良好的注塑机操作习惯养成良好的注塑机操作习惯对提高机器寿命和生产安全都大有好处。
1 开机之前：（1）检查电器控制箱内是否有水、油进入，若电器受潮，切勿开机。
应由维修人员将电器零件吹干后再开机。
（2）检查供电电压是否符合，一般不应超过±15%。
（3）检查急停开关，前后安全门开关是否正常。
验证电动机与油泵的转动方向是否一致。
（4）检查各冷却管道是否畅通，并对油冷却器和机筒端部的冷却水套通入冷却水。
（5）检查各活动部位是否有润滑油（脂），并加足润滑油。
（6）打开电热，对机筒各段进行加温。
当各段温度达到要求时，再保温一段时间，以使机器温度趋于稳定。
保温时间根据不同设备和塑料原料的要求而有所不同。
（7）在料斗内加足足够的塑料。
根据注塑不同塑料的要求，有些原料最好先经过干燥。
（8）要盖好机筒上的隔热罩，这样可以节省电能，又可以延长电热圈和电流接触器的寿命。
2 操作过程中：（1）不要为贪图方便，随意取消安全门的作用。
（2）注意观察压力油的温度，油温不要超出规定的范围。
液压油的理想工作温度应保持在 45~50℃之间，一般在 35~60℃范围内比较合适。
（3）注意调整各行程限位开关，避免机器在动作时产生撞击。
3 工作结束时：（1）停机前，应将机筒内的塑料清理干净，预防剩料氧化或长期受热分解。
（2）应将模具打开，使肘杆机构长时间处于闭锁状态。
（3）车间必须备有起吊设备。
装拆模具等笨重部件时应十分小心，以确保生产安全。
注塑机使用中的一些知识一、背压的功用背压的应用可以确保螺杆在旋转复位时，能产生足够的机械能量，把塑料熔化及混合。
背压还有以下的用途：把挥发性气体，包括空气排出射料缸外；把附加剂（例如色粉、色种、防静电剂、滑石粉等）和熔料均匀地混合起来；使流经螺杆长度的熔料均匀化；提供均匀稳定的塑化材料以获得精确的成品重量控制。
所选用的背压数值应是尽可能地低（例如 4-15bar,或 58-217.5psi），只要熔料有适当的密度和均匀性，熔料内并没有气泡、挥发性气体和未完全塑化的塑料便可以。
背压的利用使注塑机的压力温度和熔料温度上升。
上升的幅度和所设定背压数值有关。
较大型的注塑机（螺杆直径超过 70mm/2.75in）的油路背压可以高至 25-40bar(362.5-580psi)。
但需要注意，太高的背压引起在射料筒内的熔料温度过高，这情况对于热量很敏感的塑料生产是有破坏作用的。
而且太高的背压亦引起螺杆过大和不规则的越位情况，使射胶量极不稳定。
