施耐德低压电气考试考试答案（题库版）1、问答题选择电涌器要遵循哪些步骤？正确答案：根据当地雷暴日天数、建筑物类型、建筑物有否接闪器和对供电连续性要求的高低确定电涌保护器所需达到的最大放电电流Imax（江南博哥）。
对有接闪器的建筑物，其雷电冲击电流形成的辐射电磁场可在闭合回路中产生过电压，此时应在进线处安装Imax=60KA（10/350微秒）的PRF1电涌保护器。
根据被保护设备的Uchoe确定电涌器的Up。
确定被保护回路类型（1P、1P+N、3P、3P+N）及其接地系统类型（TT、TN-S、TN-C、IT）确定配电网络的Us.max和电涌器的Uc。
根据基本原则Us.max<up<uchoe对照电涌器的参数表选定电涌器。
br="">在PRF1和二级电涌保护器之间串联一LA40解藕器，以实现PRF1和低残压电涌保护器的保护动作配合。
2、问答题要求NS断路器完成远方监控测量功能时，如何选配和联接Digipact元件？正确答案：需做如下配置：NS400630断路器需配置带COM通讯功能的电子脱扣器STR53UE或STR43ME（NS100250断路器无此项）；断路器根据所需要传输的状态量可以选择配置标准辅助接点OF、SD、SDE、SDV、CD、CE；断路器根据控制要求选配标准的电动操作机构；每台断路器配一台指示与控制接口SC150；以上三项与SC150联接。
PM150电力参数测量仪。
多台断路器（具体数量要求参见问题4.7）共用一台数据集中器DC150，每台SC150和PM150通过内部总线与DC150联接，DC150通过Modbus/Jbus总线与PC 机、PLC通讯。
另外，CompactNS断路器可以选配带通讯功能的辅助接点和电动机构，此时它们直接通过内部总线与DC150联接，不再与SC150联接。
这种配置方案尤其适用于NS100250断路器。
当电力参数测量仪选用PM300时，PM300表不通过内部总线与DC150联接，其直接通过MODBUS/JBUS通讯总线向监视器或PLC传输数据。
中低压空气开关、断路器、配电箱常识(施耐德一、断路器（空气开关）常识简介断路器，又称空气开关，也称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。
目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C63等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W 热水器要用C32，安装7500W、328500W热水器要用C40的空开。
（注：功率÷电压=安培，即6500W÷220V=29.55≈32A）二、产品描述◆制造厂商：施耐德梅兰日兰（法国施耐德电气）[注：当前品牌融合，产品上面的LOGO乃施耐德]◆产品系列：EA9=Easy9系列◆产品类别：R=漏电保护断路器（断路器+漏电模块）；◆分断能力：N=6000A◆极数：2=2P◆脱扣曲线（C）：保护常规负载和配电线缆◆额定电流：6A 10A 16A 20A 25A 32A 40A 50A 63A◆额定剩余动作电流：30=30mA◆可检测剩余电流类型C：C=AC类三、基本参数◆符合标准：GB16917/IEC61009；(2)例5匹空调应选择多少A的空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)注：空气开关在额定负载时平均操作使用寿命20000次。
在了解了漏电开关，空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中，应本着照明小，插座中、空调大的选配原则。
可根据客户的要求和装修个性的差异性，结合实际情况进行灵活的配电方案。
配电方案有无数种，以下就五种常用的配置方案特点、安装注意事项供客户参考。
六、说明要点1. 微型漏电器的漏电附件动作时间，有意识的延时是没有的，但是动作是有一个过程的，这个过程需要一定的时间，IEC10091中的5.3.8以及GB16917.1中的5.3.8条例中对此都有明确的限定，要求最大动作时间小于0.3秒，本产品基本上可以做到0.06秒；2.漏电开关只有漏电保护功能，而漏电保护断路器有短路保护、过载保护和漏电保护功能；3.采用条形码管理系统，可靠的条形码和防伪标签双保险系统，双重识别，双重保护。
《低压系统短路电流计算》培训教程大家好，欢迎参加施耐德电气的在线学习课程“低压系统短路电流计算”。
一、概要通过这个在线学习模块，您将了解低压系统短路故障的形式以及常用的计算方法。
具体内容包括：1)短路电流计算的目的；2)短路电流计算的步骤；3)不同的短路故障形式；4)短路电流计算的方法。
二、短路电流计算的目的对于低压三相交流系统而言，通常需要计算回路中预期的最大短路电流值和最小短路电流值。
该短路电流值可以用来做必要的校验和保护整定。
（一）预期最大短路电流值用于确定断路器的短路分断能力；开关电器的接通能力以及配电线路的动、热稳定性校验。
（二）预期最小短路电流值用于确定断路器和熔断器的脱扣曲线和熔断特性曲线；尤其是在有长电缆回路或高电源阻抗的低压系统中。
低压断路器分断能力校验前面已经提到预期最大短路电流值可用于断路器分断能力的校验，根据低压断路器的选型原则：断路器的额定运行短路分断能力Ics （或额定极限短路分断能力Icu）应不小于被保护线路最大预期短路电流值！！！绝缘导体的热稳定校验预期最大短路电流值的另外一个用途是用来校验绝缘导体的热稳定：当短路持续时间不大于5秒时，绝缘导体的线芯截面S应按上图中的公式进行计算和校验。
三、短路电流计算的步骤大家现在看到的流程框图，说明了低压系统短路电流计算的步骤。
低压短路电流的计算，起始于变压器的低压侧，终止于配电回路的末端，总的计算方向是从电源侧（变压器、发电机）逐级计算至负荷侧。
流程图中位于中间椭圆形框中的短路电流，代表了低压系统通常应取得计算值的短路电流计算点。
其中最大短路电流用于确定本级保护断路器的短路分断能力，而最小短路电流则用于确定上级保护断路器的短路保护（瞬时脱扣）设定值。
短路电流的定义所谓短路电流就是：在正常供电时有电位差的两点之间，发生一起阻抗极小的故障而引起的过电流。
图中是简化了的低压交流系统示意图，其中包括交流电源，回路的开关装置以及用电负载。

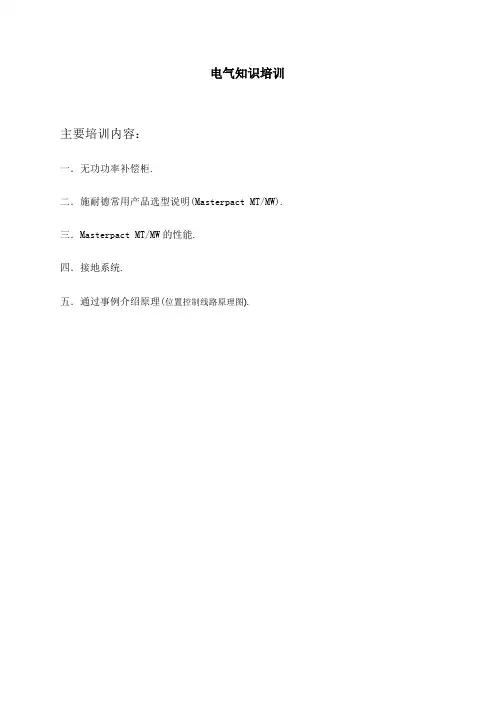

电气知识培训主要培训内容：一．无功功率补偿柜.二．施耐德常用产品选型说明(Masterpact MT/MW). 三．Masterpact MT/MW的性能.四．接地系统.五．通过事例介绍原理(位置控制线路原理图).将若干个回路组合装配成低压开关柜一.无功功率补偿柜1．作用为了减少长距离输送无功电能节约能源，减少电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosØ。
施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。
2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。
⏹M1的组装数量最多为4个，即最大组合为：1xM4+4xM1.⏹230V电容器的最大组装容量为60 kvar,其他电压登记电容器的最大组装容量为100kvar注意：2个M4电容器不能组装在一起。
3. 确定无功补偿的电容器容量按装置的有功功率和功率因数计算：Qc (kvar) = P (kW) x (tanØ-tanØ’)其中tanØ市根据补偿前装置的功率因数cosØ计算而来，tanØ’是根据补偿后的cosØ’换算而来，P为装置的有功功率：Qc为无功电容器容量。
4.确定应该选用标准型，加大型或失谐型电容器.根据电网中谐波污染程度选择电容器设备：⏹Gh/Sn <= 5%,可使用标准型Varplus T电容器⏹5% < Gh/Sn <= 15%,可使用标准型Varplus M电容器⏹15% < Gh/Sn <= 25%,可使用加大型Varplus H电容器，这种电容器能承受谐波冲击⏹25% < Gh/Sn <= 60%,可使用失谐型Varplus DR电容器，这种电容器能承受谐波冲击⏹Gh/Sn > 60%,需要安装滤波装置。
电气知识培训主要培训内容：一．无功功率补偿柜.二．施耐德常用产品选型说明(Masterpact MT/MW). 三．Masterpact MT/MW的性能.四．接地系统.五．通过事例介绍原理(位置控制线路原理图).将若干个回路组合装配成低压开关柜2一.无功功率补偿柜1．作用为了减少长距离输送无功电能节约能源，减少电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosØ。
施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。
2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。
⏹M1的组装数量最多为4个，即最大组合为：1xM4+4xM1.⏹230V电容器的最大组装容量为60 kvar,其他电压登记电容器的最大组装容量为100kvar注意：2个M4电容器不能组装在一起。
3. 确定无功补偿的电容器容量按装置的有功功率和功率因数计算：Qc (kvar) = P (kW) x (tanØ-tanØ’)其中tanØ市根据补偿前装置的功率因数cosØ计算而来，tanØ’是根据补偿后的cosØ’换算而来，P为装置的有功功率：Qc为无功电容器容量。
4.确定应该选用标准型，加大型或失谐型电容器.根据电网中谐波污染程度选择电容器设备：⏹Gh/Sn <= 5%,可使用标准型Varplus T电容器⏹5% < Gh/Sn <= 15%,可使用标准型Varplus M电容器⏹15% < Gh/Sn <= 25%,可使用加大型Varplus H电容器，这种电容器能承受谐波冲击⏹25% < Gh/Sn <= 60%,可使用失谐型Varplus DR电容器，这种电容器能承受谐波冲击⏹Gh/Sn > 60%,需要安装滤波装置。
施耐德低压电气考试试题及答案（题库版）1、问答题卫生间用刮须插座U700是否可以加装防溅盒U080？正确答案：不可以.因为刮须插座U700的安装盒尺寸为146x86（mmxmm），而防溅盒U080只（江南博哥）能配尺寸为86x86（mmxmm）的插座.2、问答题固定式NS开关的扩展端子能否用在插入式或抽出式的断路器上？正确答案：可以。
3、问答题如何选择C65微型断路器，常有人问是否有C65AD，如何正确选择D曲线的C65？正确答案：C65根据分断能力分为N（6KA.型、H（10KA.型，根据负载性质分为C、D两种动作曲线。
因此我们现在有4种C65，其中D曲线的C65有两种，因此不能象C45AD似的再叫C65AD了。
由于鼠笼式电机启动电流为6-9倍，20ms 时出现的尖峰电流又是启动电流的2倍，而C65系列中D曲线的断路器的短路保护的动作值也是20ms，动作倍数是10-14倍，为了保证可靠工作，我们建议选择断路器时应使断路器能够有效地躲过电动机的尖峰电流。
4、问答题为什么同一电容器会有不同的Kvar值？正确答案：某一确定电容元件的电容值C是固定不变的，不会随其端电压和频率的变化而变化；但是其容抗Xc大小与电网频率成反比，其无功功率与电网频率成正比；电容器的无功功率与其端电压的平方成正比。
所以某一确定电容器的无功功率随其端电压和电网频率的提高而变大。
例如产品号为“52423”的M4电容器，其参数为60Kvar（400V/50Hz）、65Kvar （415V/50Hz）、70Kvar（400V/60Hz）。
5、问答题什么是接地故障保护和漏电保护？正确答案：相线和电气设备或装置外露可导电部分、电气装置外可导电部分、大地之间的短路，称为接地故障，为防止这种故障造成的危害而采用的保护叫做接地故障保护；漏电保护专指为防止小电流（mA.接地故障造成人身触电、火灾等危害而加装的保护。
6、问答题NSD断路器能否加电动操作机构？正确答案：不能。
电气知识培训主要培训内容：一．无功功率补偿柜.二．施耐德常用产品选型说明(Masterpact MT/MW).三．Masterpact MT/MW的性能.四．接地系统.五．通过事例介绍原理(位置控制线路原理图).将若干个回路组合装配成低压开关柜一.无功功率补偿柜1．作用为了减少长距离输送无功电能节约能源，减少电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosØ。
施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。
2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。
⏹M1的组装数量最多为4个，即最大组合为：1xM4+4xM1.⏹230V电容器的最大组装容量为60 kvar,其他电压登记电容器的最大组装容量为100kvar注意：2个M4电容器不能组装在一起。
3. 确定无功补偿的电容器容量按装置的有功功率和功率因数计算：Qc (kvar) = P (kW) x (tanØ-tanØ’)其中tanØ市根据补偿前装置的功率因数cosØ计算而来，tanØ’是根据补偿后的cosØ’换算而来，P为装置的有功功率：Qc为无功电容器容量。
4.确定应该选用标准型，加大型或失谐型电容器.根据电网中谐波污染程度选择电容器设备：⏹Gh/Sn <= 5%,可使用标准型Varplus T电容器⏹5% < Gh/Sn <= 15%,可使用标准型Varplus M电容器⏹15% < Gh/Sn <= 25%,可使用加大型Varplus H电容器，这种电容器能承受谐波冲击⏹25% < Gh/Sn <= 60%,可使用失谐型Varplus DR电容器，这种电容器能承受谐波冲击⏹Gh/Sn > 60%,需要安装滤波装置。
施耐德低压电气考试考试题（题库版）1、问答题中性线过载保护（OSN）一般在什么场合使用？正确答案：对于4极断路器STR22SE/STR23SEOSN，应用于三次谐波含量较高的系统的保护中性线保护，在（江南博哥）4P4d位置，中性线保护调节旋钮可整定至1.6×Ir。
2、问答题如何实现断路器MT的通讯？如何接线？正确答案：用户可根据需求选择本体通讯模块和抽架通讯模块，它们分别反映了MT本体和抽架上的电气参数及状态量。
因此，固定式MT只能选择本体通讯模块，抽屉式MT可同时选择两种通讯模块或只选择本体通讯模块。
所有通讯模块必须提供直流24V工作电源。
只有本体通讯模块的接线：（1）从直流24V电源侧引出2根电源线，分别接到每台MT二次端子排上的E1（+）、E2（-）；（2）对于4线通讯方式，从MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）引出4芯屏蔽双绞线，分别接至另一台MT断路器二次端子排上的E3A.、E4B.、E5（A’）、E6（B’），依次连接，构成4线通讯总线（3）对于2线方式，只要在每台MT二次端子排上短接E3和E5、E4和E6，然后引出2芯屏蔽双绞线，依次连接，构成2线通讯总线。
本体通讯模块+抽架通讯模块的接线：（1）从外部直流24V电源侧引出2芯导线，接到一个抽架通讯模块上部的一对“+”“-”端子，再从其旁边的一对“+”“-”引出2芯导线，接到另一个抽架通讯模块上部的“+”“-”端子，依次连接所有抽架通讯模块。
