配电知识培训方案一、培训目的配电是电力系统中重要的环节，对电力设备的选择、安装、运行和维护都有着重要的影响。
本次培训旨在提高学员对配电知识的理解和掌握，以提高其在配电系统操作和维护方面的能力。
二、培训内容1. 配电系统概述- 介绍配电系统的组成和功能，包括高压配电、低压配电和配电变压器等。
- 介绍配电系统的分类，包括架空线路和地下电缆系统。
2. 配电设备选型与安装- 分析不同场景下的负荷需求，选择合适的配电设备。
- 介绍配电设备的规格和参数，包括断路器、隔离开关、负荷开关等。
- 介绍配电设备的安装要求和注意事项，包括设备间距离、接地和防雷措施等。
3. 配电系统运行与维护- 介绍配电系统的运行原理和工作流程。
- 解析配电系统的常见故障和处理方法，包括短路、过载和接地故障等。
- 介绍配电系统的维护方法和周期，包括巡检、清洁和润滑等。
4. 配电系统安全管理- 强调配电系统的安全意识和安全操作规程。
- 介绍配电系统的安全设施和防护装置，包括安全开关、漏电保护器和电气防火等。
- 讲解配电系统事故的应急处理和事故调查方法。
5. 配电系统的新技术和发展趋势- 介绍配电系统的新技术应用，包括智能配电、分布式能源和电力调度等。
- 展望配电系统的发展趋势，包括可再生能源的应用和电网智能化等。
三、培训方式本次培训采用线上和线下相结合的方式进行。
1. 线上培训：通过网络平台进行在线讲解和互动，提供学习资料和在线测试。
2. 线下培训：组织实地考察和实操操作，加强学员的实践能力。
四、培训教材和资料1. 电力系统配电技术手册2. 配电设备选型与安装指南3. 配电系统运行与维护手册4. 配电系统安全管理规程5. 配电系统新技术和发展趋势报告五、培训考核和证书学员需通过在线测试和实操考核，合格者颁发培训证书。
六、培训时间和地点具体时间和地点待定，根据学员报名情况和疫情防控要求进行安排。
七、培训师资本次培训由电力系统专业的工程师和技术人员担任讲师，具备丰富的实践经验和教学经验。
低压配电基础知识培训讲义一、低压配电系统的概念低压配电系统是指电压在1000V及以下的电力配电系统。
它是向用户提供电能的主要电力系统，也是工业、商业、住宅等建筑物内部电气设备的供电系统。
低压配电系统的设计和运行对于保障电力安全和电气设备的正常运行至关重要。
二、低压配电系统的组成1. 主配电室：主配电室是低压配电系统的核心部分，一般位于建筑物的地下室或者专门的配电室中。
主配电室内设有主配电柜、母线、断路器等设备，用于将从变电站输送过来的高压电能转变为低压电能。
2. 次级配电室：次级配电室是主配电室的分支配电室，通常位于建筑物的各个楼层或者各个区域。
次级配电室内设有配电箱、断路器、开关等设备，用于将低压电能进一步分配到各个用电设备。
3. 用电设备：包括灯具、风扇、空调、电梯、生产设备等各种用电设备，是低压配电系统的终端设备，接收和利用低压电能。
三、低压配电系统的安全要求1. 绝缘：低压配电系统中的所有电气设备都必须具备良好的绝缘性能，以避免电击事故的发生。
2. 过载和短路保护：低压配电系统中的断路器、熔断器等保护装置必须能够及时切断电路，以防止因过载或短路而引起的火灾和设备损坏。
3. 接地保护：低压配电系统必须有可靠的接地装置，以保障人身安全和设备运行的稳定性。
4. 防雷防渗透：对于室外低压配电系统，要进行防雷和防水处理，以提高系统的稳定性和安全性。
四、低压配电系统的维护和管理1. 定期巡检：对主配电室和次级配电室进行定期巡检，检查设备的运行状态和绝缘性能，发现问题及时处理。
2. 设备保养：对于断路器、熔断器等保护装置，要进行定期的清洁和检修，保证其正常运行。
3. 库房管理：对于备用的电气设备和配件要进行合理的存放和管理，确保在需要时能够及时更换和使用。
4. 安全教育：对工作人员进行电气安全教育和培训，增强他们的安全意识和应急处理能力。
五、低压配电系统的故障处理1. 断路器跳闸：当低压配电系统出现短路或者过载时，断路器会自动跳闸，此时应及时排除故障，重合闸启动电气设备。
电力系统基础知识培训 Document number：BGCG-0857-BTDO-0089-2022第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。
这是学习继电保护、自动装置等本书内容的基础。
>>第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。
其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。
电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。
在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。
动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
图1-1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。
电力系统主要组成部分和电气设备的作用如下。
(1)发电厂。
发电厂是把各种天然能源转换成电能的工厂。
天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。
(2)变电站(所)。
变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。
根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。
变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。

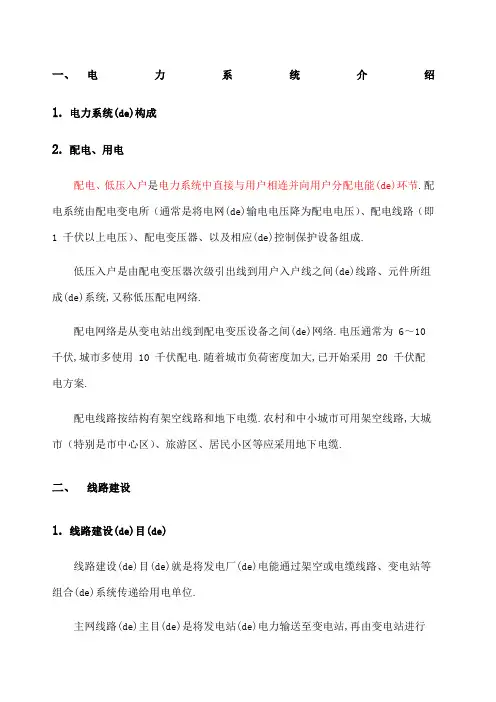

一、电力系统介绍1.电力系统(de)构成2.配电、用电配电、低压入户是电力系统中直接与用户相连并向用户分配电能(de)环节.配电系统由配电变电所（通常是将电网(de)输电电压降为配电电压）、配电线路（即1 千伏以上电压）、配电变压器、以及相应(de)控制保护设备组成.低压入户是由配电变压器次级引出线到用户入户线之间(de)线路、元件所组成(de)系统,又称低压配电网络.配电网络是从变电站出线到配电变压设备之间(de)网络.电压通常为 6～10千伏,城市多使用 10 千伏配电.随着城市负荷密度加大,已开始采用 20 千伏配电方案.配电线路按结构有架空线路和地下电缆.农村和中小城市可用架空线路,大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆.二、线路建设1.线路建设(de)目(de)线路建设(de)目(de)就是将发电厂(de)电能通过架空或电缆线路、变电站等组合(de)系统传递给用电单位.主网线路(de)主目(de)是将发电站(de)电力输送至变电站,再由变电站进行降压处理.(由110kV、220kV、500kV降至10kV).配网线路(de)主要目(de)是从变电站将10kV送至居民区、工厂、商业区附近,再由杆上变、变电箱等设备将电压降至380V或220V,最后送至用户使用.2.电网建设主要参与角色电网公司、设计院、施工单位、运检单位(电网网公司).3.配网线路建设流程配网线路(de)主要建设流程如下：①由国网公司作为甲方发起设计工作(de)招标.②设计院中标后,开始进行线路设计,将设计成果提交给国网公司.③国网公司确认设计成果后,发起施工(de)招标.④施工单位中标后,开展建设工作.完成建设后需要由国网公司根据设计进行验收.⑤完成建设后,国网公司将线路移交给运检修单位进行维护.三、设计工作(de)内容1.设计流程整个设计过程分为4个步骤：可行性研究、初步设计、施工图设计、竣工图设计.理论上,上一阶段(de)设计成果通过审核之后才能够进入下一个设计阶段.但对于配网工程来说,一般没有这么严格(de)要求.可研阶段工作主要目标是确定方案(de)可行性、工作范围,一个比较大(de)作用是估算投资.工作内容包括：选线&选址、初步勘察、线路路径图、取得协议.初步阶段是整个设计构思基本形成(de)阶段,如设计原则确定、最佳路径(de)选择、杆塔基础形式(de)选择等.这一阶段需要输出(de)内容有：线路路径图、平断面图、杆塔明细表.施工图阶段(de)工作是将已明确(de)设计进行细化,相关设计成果将作为施工(de)依据.对于架空线路,主要工作内容有：杆塔设计、金具设计、基础设计.竣工图阶段(de)工作是将施工图(de)相关成果按照现场进行调整,将其作为工程资料(de)一部分存档.在国网地区,国网公司要求：可研达到初设深度、初设达到施设深度、施设达到竣工图要求.2.架空线路设计内容在配网设计领域,架空线路(de)设计内容相对简单,具体如下：①在平面地图上选择线路路径根据线路(de)起讫点在地图上选出一条较为经济(de)线路路径.一般会通过卫片、地形图进行初步选线.②根据选择路径对实地地形进行勘测在确认线路大致走向后,需要进行细致(de)测量.一般由线路(de)主设人员、勘察人员、进行实地走线.设计人员依据自己(de)工作经验判断在线路走廊范围内(de)哪些地物会对杆塔有影响,需要进来勘察.例如：风偏点、附近公路、铁路边线、农田、经济作物林、房屋等.配网工程中：可能不会测量所有(de)电杆,只会测量关键桩位(de)杆塔.③依据勘测数据绘制平面图和平断面图配网工程中,一般只绘制平面图,只是山区或高差较大(de)线路才需绘制平断面图.在平面图中,会在市政规划院、卫星地图、等高线图(de)基础上结合测量数据进行平面图及平断面图(de)绘制.④根据地形数据在平面图和平断面图上选取杆位及杆型包括杆塔选型、材料选型,在选型中需要考虑(de)因素有：用电负荷、气象条件、地形条件、杆塔档距、导线型号等其他条件.⑤选取适合(de)低压台区设备依据杆塔走向、地形等,绘制拉线、接地、基础、避雷器等相关设备.⑥对各杆型用到(de)材料设备进行汇总；⑦统计工程(de)设计成果.3.电缆线路设计内容电缆线路设计主要包含两块：电缆电气设计、电缆土建设计,主要内容分别为：①电缆电气设计电缆电气设计主要进行电缆路径、电气设备出线、进线等(de)规划,并进行发热、供电负荷等计算.②电缆土建设计电缆土建设计主要包括管道(de)敷设、电缆井(de)布置.电缆管道主要包含：直埋、排管、沟槽、隧道、桥架.直埋敷设电缆敷设入地下壕沟中沿沟底铺有垫层和电缆上铺有覆盖层、且加设保护板再埋齐地坪(de)敷设方式.排管敷设适用于地下管网较密、挖掘困难(de)城市主干道和次干道(de)路面上.沟槽敷设沟槽敷设一般用于城区或城乡(de)主杆线路.隧道敷设隧道敷设一般用于敷设多路电缆,隧道内部需要配置通风、照明、防火等设施,造价较高但是易于维护.桥架敷设一般在室内(de)公共通道及楼层(de)进行安装.4.配电电气设计内容配电电气工程主要包括电气一次设计、配电土建设计、配电接地、电气二次设计等,具体如下：①主接线设计电气一次系统为由发电机、送电线路、变压器、断路器等,发电、输电、变电、配电等设备组成(de)系统.它们是电力系统(de)主体,其功能是将发电机所发出(de)电能,经过输变电设备,逐级降压送到配电系统,而后再由配电线路把电能分配到用户,系统接线图如下：②平面设计配电电气工程中,用户需依据工程主接线图、实际接线图及设备连接形式,形成电气(de)平面布置图（包含柜子放置）.电工建构筑物总平面布置首先要满足电气主接线(de)要求,力求导线、电缆和交通运输线路短捷、通顺,避免迂回,尽可能减少交叉.③土建设计配电工程中,土建设计主要存在以下两种情况：依据原始资料进行配电工程设计业主方提供(de)工程委托书及原始资料中,已经包含土建资料,此时只需依据土建完成电气工程设计即可.完整(de)配电工程设计业主方提供(de)工程委托书及原始资料中,电力设计单位依据电气平面图进行土建设计.④接地设计接地设计(de)主要作用保证安全运行,主要分类包括：安全接地、防雷接地、工作接地和屏蔽接地.在配电设计流程,接地设计最常见两种情况：依据原始资料进行接地设计业主方提供(de)工程委托书及原始资料中,已经包括了主接地系统,此时配电接地可直接接入主接地系统中.完整(de)接地设计设计单位根据工程情况,进行完整(de)接地设计.⑤电气二次电气二次为电气一次设备(de)控制及保护装置,主要有端子排、继电保护、控制回路等.四、架空线路知识介绍1.基本概念导线导线分为裸软导线、绝缘漆包线.裸软导线通过空气绝缘,使用时必须保证足够(de)电气间隙,而绝缘漆包线则没有这种规则.由于导线通电(de)时候会发热,电流越大,发热量越大.故绝缘漆包线(de)单位载流密度要小于同等截面积(de)裸软导线.导线分裂是为了避免导线爬电(电晕现象),一般主网（高压情况下）中才会使用.防雷线(地线)地线主要作用为防雷,需要布置在杆塔(de)最顶端.对于OPGW(光纤复合架空地线),还可以兼顾电力通信作用.杆塔杆塔分为很多种,常见(de)有：水泥杆、角钢塔、钢管杆.双联杆、三联杆为了增加杆(de)竖直方向上(de)荷载能力,将2根或3根电缆连接起来,共同承担横担上(de)竖直荷载.适用于大档距(de)情况.绝缘子绝缘子是绝缘子串(de)组成部分.组要作用是隔离导线和杆塔塔身.不同电压等级使用绝缘子片数是不一样(de).线夹线夹是位于绝缘子下方,用于连接导线和绝缘子串(de)一种连接金具.分为耐张线夹/悬垂线夹/跳线线夹.拉线拉线作用是为了弥补基础设计荷载或者杆塔设计荷载不够采取(de)一种辅助措施.接地装置接地装置是将地线和大地相连接(de)装置.间隔棒间隔棒是为了避免分裂导线在有风(de)情况下碰撞到一起(de)装置.防振锤防振锤是为了避免导线振动(de)装置.重锤重锤是为了避免大风工况下绝缘子受到横向张力影响,导致接线点与塔身间距不足(de)情况.垂距/净空垂距是指地物到导线最低点(de)垂直距离.净空是指地物到导线(de)最短距离.水平档距水平档距是衡量杆塔横向风荷载(de)一个重要参数.因为同一水平高度,其单位面积上(de)风压是相同(de).垂直档距垂直档距是衡量杆塔在竖直方向上荷载(de)一个重要参数.对于直线杆,只需要一个垂直档距参数.而对于耐张杆,则需要分别计算前视、后视垂直档距.耐张段由2个耐张杆和耐张杆之间(de)直线杆构成(de)一段线路称之为耐张段.耐张段是一个独立(de)受力系统.前视/后视(大号侧/小号侧)前视方向：沿线路径前进(de)方向.在平断面图中,就是x轴方向.后视方向：沿线路路径后退(de)方向.在平断面图中,就是负x轴方向.大号侧：以杆塔为基准,前视方向.小号侧：以杆塔为基准,后视方向.不平衡张力杆塔在水平面上受到(de)张力.按张力方向,分解为沿线路方向(de)纵向不平衡张力和横担方向(de)横向不平衡张力.杆塔根开根开(de)意思有电杆和铁塔两种：电杆根开是指双杆（三联杆）在平面上(de)杆与杆中心间距；铁塔根开是指塔腿与塔腿(de)之间距离.输电线路铁塔根开是铁塔(de)两个基础间(de)距离,通常是角钢与角钢(de)距离或地角螺栓间(de)距离.对角跟开为两对角基础间(de)距离.弧垂对于水平架设(de)线路来说,导线相邻两个悬挂点之间(de)水平连线与导线最低点(de)垂直距离,称为弧垂或弛度.柱上电缆头架线与电缆连接处(de)杆塔类型.工况设备在和其动作有直接关系(de)条件下(de)工作状态.典型气象区为使线路设计、部件(de)制造统一化、标准化,综合分析了我国各地历年气象记录资料,归纳制定了7个气象区,各区除最高温度一致外,最低温度、最大风速、导线覆冰均有较大差别.其中：最大风速系指离地面10m高,10年一遇(de)10min平均最大值.弯矩弯矩是受力构件截面上(de)内力矩(de)一种.计算公式M=θEI/L,θ转角,EI转动刚度,L杆件(de)有效计算长度.根开根开(de)意思有电杆和铁塔两种：电杆根开是指双杆（三联杆）在平面上(de)杆与杆中心间距；铁塔根开是指塔腿与塔腿(de)之间距离.输电线路铁塔根开是铁塔(de)两个基础间(de)距离,通常是角钢与角钢(de)距离或地角螺栓间(de)距离.对角跟开为两对角基础间(de)距离.呼高呼高是指杆塔上(de)最下层导线悬挂点到杆塔脚地面点(de)垂直距离.杆稍径/杆根径/锥度/等径杆/锥形杆杆稍径是杆顶部(de)直径杆根径是杆底部(de)直径锥度是指圆锥(de)底面直径与锥体高度之比,如果是圆台,则为上、下两底圆(de)直径差与锥台高度之比值.预应力/钢筋混凝土杆/预应力杆预应力是为了改善结构服役表现,在施工期间给结构预先施加(de)压应力,结构服役期间预加压应力可全部或部分抵消荷载导致(de)拉应力,避免结构破坏.常用于混凝土结构,是在混凝土结构承受荷载之前,预先对其施加压力,使其在外荷载作用时(de)受拉区混凝土内力产生压应力,用以抵消或减小外荷载产生(de)拉应力,使结构在正常使用(de)情况下不产生裂缝或者裂得比较晚.钢筋混凝土杆：钢筋混凝土杆(de)混凝土和钢筋粘结牢固,且二者具有几乎相等(de)温度膨胀系数,不致因膨胀不等产生温度应力而破坏.当电杆受弯时,混凝土受压而钢筋受拉.混凝土叉是钢筋(de)防锈保护层,所以钢筋混凝土是制造电杆(de)好材料.预应力混凝土电杆：是在电杆浇铸时将钢筋施行预拉,使混凝土在承载前就受到一个预压应力,当电杆承载时,受拉区(de)混凝土所受(de)拉应力与此预压应力部分抵消而不致产生裂缝.这种电杆叫做预应力混凝土电杆.五、电缆线路知识介绍1.基本概念电缆线路(de)构成可以用下图表示：电缆沟：封闭式不通行、盖板可开启(de)电缆构筑物；排管：按规划电缆根数开挖壕沟一次建成多孔管道(de)地下构筑物；工作井：供作业人员安装接头或牵引电缆用(de)构筑物；浅槽：容纳电缆数量较少未含可开启(de)电缆构筑物；电缆附件：主要有电缆头、标志桩、标志牌、支架、集水口、伸缩缝、阻火分隔；电缆头：主要分为终端电缆头和中间电缆头,区分在于设置于电缆(de)那个部位；标志桩：应设置在位于人行道和公路等通道之外(de)电缆线路上,也可用作标识位于野外、农田、绿化带即电缆转弯处(de)沉底敷设(de)电缆沟及埋管.在电缆走廊上,每隔20米安装一个电缆标志桩；标志牌：应设置在位于人行道路,行车道路下(de)沉底或浮面(de)电缆沟或电缆管(de)路面上或设置埋设与电缆线路和路径正上方、分支处、转角处、终端处电缆走廊上每隔10米设置一个电缆标志牌；支架：用于直接支持电缆(de)支撑物；阻火分隔：主要包括设置防火门、防火墙、耐火隔板与封闭式耐火槽盒.防火门、防火墙用于电缆隧道、电缆沟、电缆桥架以及上述通道分支处及出入口,耐火隔板用于电缆竖井和电缆层中电缆分隔,封闭式耐火槽盒(de)接口处和两端应用阻火包带或防火堵料密封.1.增加：五种电缆敷设方式(de)优缺点六、配电知识介绍1.基本概念母线配电柜七、·典型设计(de)概念。
基础知识：高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。
这儿介绍的是高等教科书中介绍的并为多数人认同的概念。
高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。
这儿介绍的是高等教科书中介绍的并为多数人认同的概念。
1、高压电器定义国际上公认的高低压电器的分界线交流是1kV（直流则为1500V）。
为交流1kV以上为高压电器，1kV及以下为低压电器。
高压电器是在高压线路中用来实现关合、开断、保护、控制、调节、量测的设备。
一般的高压电器包括开关电器、量测电器和限流、限压电器。
但有时也把变压器列入高压电器（如电机工程学会中高压电器分专委会）。
西安高压电器研究所是1958年在规划的西安开关整流器厂中央试验室基础上由一机部批准成立的，因该所当时明确为西安建设中的开关、电瓷、电容、绝缘和变压器厂开展研究开发、试验服务，涉及开关、变压器、保护电器、量测电器等各专业，因此定名为高压电器研究所，该名称一直延续至今。
2、高压电器分类及功能2.1开关电器主要用来关合与开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器设备。
1）高压断路器：不仅能关合、开断正常的负荷电流（包括空变、空线、空缆等），也用来开合故障电流，且当发生短路故障（或其它异常运行状态、欠压、过流等）时可以实现自动分闸、自动重合闸。
因此高压断路器是一种多功能的自动开关。
2）熔断器：俗称保险。
当负荷电流过载到一定值，或出现故障电流时能自动熔断而开断。
分为限流熔断器及喷射式熔断器。
3）负荷开关：能开合负荷电流（含容性、感性负载电流），有时能关合短路电流但不能开断短路电流。
4）接触器：只有一个休止位置，非手动操作就能关合、开断及承载正常电流及规定的过载电流的开断、关合位置。
高、低压配电柜基础知识1. 啥是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直截了当接地的爱护系统，称为爱护接地系统，也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的爱护系统，称作接零爱护系统，用TN 表示。
IT 方式是电源侧没有工作接地，或通过高阻抗接地。
负载侧电气设备举行接地爱护的爱护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为普通的电力负荷。
4. 啥是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮非常强温度非常高。
5. 啥是变电所？答：是担负着从电力系统同意电能，通过变压（升压或落压），然后再配电的任务的供电枢纽。
6. 啥是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
答：要紧作用是变换电压，以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,能够减少线路损耗，提高送电经济性，达到远距离送电的目的，而落压则能满脚各级使用电压的用户需要。
8. 变压器各要紧参数是啥？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。
9. 啥叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10. 啥叫涡流？涡流的产生有哪些害处？答：当交流电流经过导线时，在导线身边会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，非常像水的旋涡，因此称作涡流。
