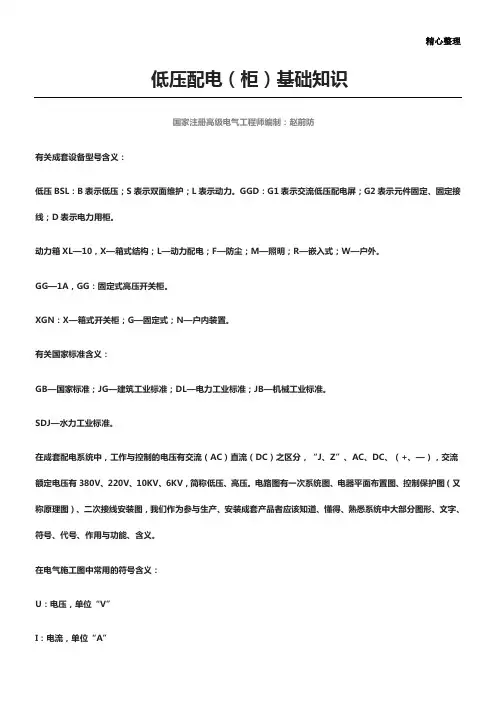

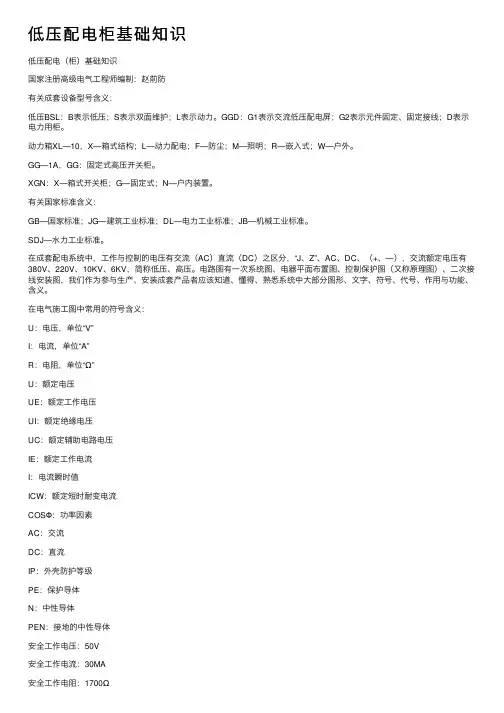

低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
5、什么叫额定工作电流？在规定条件下，保证电器正常工作的电流值。
6、什么是直流电？直流电指电流方向一定，且大小不变的电流，如干电池。
7、什么叫交流电？是指方向、大小随时间变化的电流。
8、什么叫电流？物体内的电子在电场的作用下，有规则地向一个方向移动，就形成了电流。
电流“I”表示。
电流强度在数值上等于1秒钟内通过导线截面的电量的大小，通常用安培“A”表示，A、KA、mA、uA是不同单位的表示方法。
暖通南社9、什么叫电压？水要有水位才流动，与此相似，要使电荷作用有规则的移动，必须在电路两端有一个电位差，这就称为电压，用符号“U”表示，数值通常用伏特“V”表示，有V、KV、mV、uV等几个单位表示。
一个电源（发电机、电池）能够使电流持续不断沿着电路流动，就是因为它能使电路两端产生和维持电位差的能力就叫电源的电动势，用“E”表示；单位“V”，关系电流的大小，与电阻两端的电压高低成正比，与电阻的大小成反比。
10、什么是欧姆定律？R＝U/I；式中：U：电压，R：电阻，I：电流，即回路中的电压与电流的比值。
U＝I×R；I＝U/R；R＝U/I11、什么叫节点？三个或二个以上电路、元件的会交点叫节点。
12、什么叫支路？两个节点间的电路叫支路。
13、什么叫回路？任意一个闭合的电路叫回路。
14、什么叫主回路？开关设备中预定关合和开断电路的所有导电部分。
15、什么叫控制回路？开关设备中，除主回路外，接入开、关；合、分闸操作回路的所有导电部分。
16、什么叫辅助回路？开关设备中，除主回路和控制回路以外回路中所有导电部分。
17、什么叫短路？短路会造成什么后果？如果电源通向负载的两根导线不经过负载而相互直接接通，就发生了电源被短路的情况。
因短路电流比正常工作电流大得多，这样大的电流能导致电气设备的过热，甚至烧毁电气设备，引起火灾。
同时，短路电流还会产生很大的电动力，造成电气设备损坏，严重的断路事故甚至还会破坏电力系统的稳定，所以对运行中的电气设备应采取一定的保护措施，如安装自动开关，熔断器等。
18、什么是三相电路的中性电？什么是三相三线制供电？什么是三相四线制供电？要把电源的三相绕阻联结成星形，必须遵守一定的联结规则。
这个规则就是把三根绕阻的X、Y、Z连在一起（见下图），这点就叫做发电机的中性点，通常又叫零点。
三相电源的星形接法：星形或三角形接线的三相交流系统中，用三根导线传输电能的方式，叫三相三线制供电。
三根导线分别接在星形或三角形接线的端点A、B、C。
三相电源的三角形接法：三相交流星形（也叫“Y接”）系统中，用四根导线传输电能的方式，叫三相四线制供电。
其中三根导线接在三相的端点A、B、C，一根导线接在中性点0。
19、什么叫继电器？什么叫控制继电器？什么叫保护继电器？继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。
控制继电器是用于控制、操作电路或传递信息的一种继电器。
保护继电器是指单独或者与其它继电器组合在一起构成某个保护装置的一种电气量度继电器。
保护继电器反映被保护对象的异常情况，按预定要求动作，警报信号或切除故障。
20、电流继电器有什么用途？常用的型号有哪些？电流继电器是指电流达到规定值时即动作的继电器。
一般用作保护继电器，也有部分用作控制继电器。
常用的电流继电器型号有DL—10、DL—20C、DL—30、GL—10、GL—20等。
21、中间继电器有什么用途？常用的型号有哪些？中间继电器实际是一个触头容量较大、触头数目较多的电压继电器，一般用于各种保护和自动控制装置中，作为辅助继电器，以增加保护和控制回路的接点数量和接点容量。
常用的中间继电器型号有DZ—10、DZ—30、DZB—10、DZS—100、DZ—200、ZJ1～JZ4等。
22、时间继电器有什么用途？如何分类？时间继电器是指继电器从获得输入信号开始，到触头动作有一定延时，其延时又符合准确度要求的继电器，它实际上是一种带有延时触点的电压继电器，其延时特性有通电延时和断电延时两种；其触头亦有瞬时动作和延时动作两种，时间继电器一般作为辅助元件使用于各种保护和自动装置中，使被控制元件的动作得到所需要的延时。
时间继电器按动作原理可分以下两类：1.机械式时间继电器。
它又可分为阻尼式（包括油阻尼式、空气阻尼式或气囊式、电磁阻尼式）、水银式、钟表式和双金属片式等四种。
2.电气式时间继电器。
它又可分为电动式、计数器式、热敏电阻式和阻容式（包括电磁式、电子式）等四种。
目前应用较广的有电磁阻尼式、空气阻尼式、电动机式和电子式时间继电器。
按延时方式可分为以下两类：1.通电延时型。
该继电器线圈在获得输入信号（或通电）后，立即开始延时，待延时完，其执行部分（即触头）才输出信号（即动作）。
当输入信号消失，继电器恢复动作前状态。
其动作情况，即从线圈通电到触头动作所经历的时间（T）称通电延时时间。
2.断电延时型。
该继电器与前者相反，当获得输入信号（通电）后，执行部分立即输出信号，当输入信号消失，（断电）继电器经一定延时，才能恢复到动作前状态，从线圈断电到触头复位所需时间为断电延时时间。
23、电压继电器有什么用途？常用的型号有哪些？当继电器线圈两端电压达到整定值是动作的继电器。
24、什么叫脱扣器？开关电器中能接受电路非正常情况的电量信号或操作命令：以机械动作或触发电路的方法使脱扣机构动作的部件（如漏电脱扣器、空气延时脱扣器、液压延时脱扣器、半导体脱扣器等）25、什么叫瞬时脱扣器？没有任何人为延时动作的脱扣器。
26、什么叫过电流脱扣器？当脱扣器电流超过整定值时，使电器有延时或无延时动作的脱扣器。
27、什么叫定时限过电流脱扣器？经过一定延时后动作的过电流脱扣器，延时时间可以调定，但不受电流的影响。
28、什么叫反时限过限电流脱扣器？经过一定延时后动作的过电流脱扣器，延时时间与所通过电流值有关，电流愈大，则动作时间愈短的脱扣器。
29、什么叫垫过载脱扣器？利用流过脱扣器电流产生的垫效应（包括延时）而反时限动作的脱扣器。
30、什么叫分励脱扣器？由电压源激励的脱扣器（该电源与主电路电压无关）。
31、什么叫欠电压脱扣器？当脱扣器的端电压降至某一规定值范围时，使电器有延时，延几条地动作的脱扣器，（欠电压脱扣器在85%额定电压及以上时，电器能正常闭合，在70%额定电压及以上时能保证不能断开，在35%额定电压以下时，应能释放的脱扣器。
）32、什么叫零电压脱扣器（失压脱扣器）？是欠电压脱扣器的一种特殊式，当脱扣器的端电压从欠电压所规定的下限值至消失时止，使电器有延时或无延时地断开的脱扣器。
33、什么叫开距？开关在断开位置时，动静触头向与其连接导体的总电气间隙。
34、什么叫行程？（开关触头）分（合）闸操作中，开关触头起始任意到终止位置的距离。
35、什么叫超程？行程与开距之差。
36、环境温度对柜用高压电器的使用有什么影响？环境温度升高，对运行着的高压电器的散热有影响，造成散热困难，影响元件的性能，降低高压电器的寿命与性能。
环境温度的降低，影响电器的外绝缘，直接影响油断路器触头间的灭弧性能，并对其机械参数和性能也有不定的影响。
37、什么叫高压断路器？能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电浪（包括电流）的开关设备。
按灭弧介质不同，高压断路器可分为油断路器，SF6断路器、真空断路器、磁吹断路器，固体产气断路器。
38、什么叫爬电距离？什么叫爬电比距？在不同电位的两个导电部分之间，沿绝缘体表面最短距离叫爬电距离。
将相和地或同相端子之间的爬电距离除以线电压称作爬电比距（mm/KV）。
39、什么叫电气间隙？一排导电部件中的两个相邻导电部件之间的最小空气距离叫电气间隙。
40、什么叫间隔距离？满足对隔离器所规定的安全要求的断开触头间的电气间隙叫间隔距离。
41、真空断路器有何特点和用途？⑴特点：①熄弧能力强，燃弧时间短，全分断时间也短。
②触头电磨损小，电寿命长，触头不受外界有害气体的侵蚀。
③触头开距小，减小了操动机构的操作功，机械寿命也长。
④结构简单，维修工作量小，真空灭弧与触头不需检修。
⑤体积小，重量轻。
⑥环境污染小。
⑦适合于频繁操作和快速切断，特别适合于切断电容性负载电路。
⑵用途：适用于作为配电和控制设备，尤其适用频繁操作，控制高压电动机，切合电容器组，保护大型硅整流装置等高压电器设备使用。
42、什么是真空断路器？我国生产的真空断路器代表产品型号有哪些？真空断路器是触头在真空中关合、开断的断路器。
有ZN12-12、ZN12-40.5、ZN28-12、ZN23-40.5、ZN42-27.5、ZN3-12系列等。
43、ZN28-12系列户内高压真空断路器的结构、性能及特点怎样？ZN28系列真空断路器的结构：主要由车架、操动机构、真空灭弧室、连接及传动部件等五部分组成。
