1-动车组概述

中国标准动车组型号中国标准动车组是中国铁路客运列车的一种，是中国铁路公司在运营的动车组列车中的一种标准型号。

中国标准动车组型号的命名规则是“CRH-字母（代表车辆类型）-数字（代表车辆等级）”，其中CRH是“中国高速铁路”（China Railway High-speed）的英文缩写。

目前，中国标准动车组型号包括CRH1、CRH2、CRH3、CRH5、CRH6、CRH380A、CRH380B、CRH380C、CRH380D等多个型号。

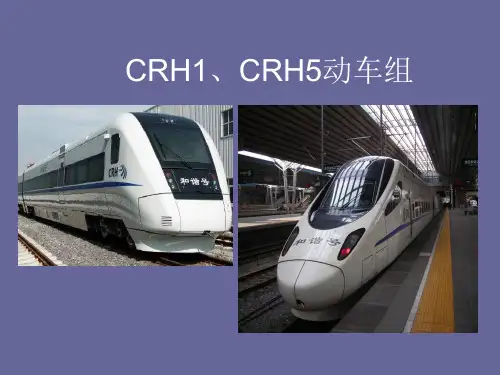

CRH1型动车组是中国铁路客运列车中的一种标准型号，由中国北车集团公司和庞巴迪集团联合生产。

CRH1型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。

该型号的动车组具有较高的运行速度和良好的舒适性，受到了广大乘客的喜爱。

CRH2型动车组是中国铁路客运列车中的另一种标准型号，由中国南车集团公司和庞巴迪集团联合生产。

CRH2型动车组主要用于中国的高速铁路线路，包括京沪高铁、京广高铁、京港澳高铁等。

该型号的动车组在中国高铁运输中扮演着重要的角色，为乘客提供了快速、便捷、舒适的出行体验。

CRH3型动车组是中国铁路客运列车中的又一种标准型号，由中国北车集团公司和西门子集团联合生产。

CRH3型动车组主要用于中国的高速铁路线路，包括京沪高铁、京广高铁、哈大高铁等。

该型号的动车组在中国高铁运输中具有较高的运行速度和较大的运输能力，为国内外乘客提供了高品质的出行服务。

CRH5型动车组是中国铁路客运列车中的又一种标准型号，由中国北车集团公司和阿尔斯通集团联合生产。

CRH5型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。

该型号的动车组在中国铁路运输中具有良好的运行稳定性和舒适性，受到了乘客的一致好评。

CRH6型动车组是中国铁路客运列车中的又一种标准型号，由中国南车集团公司和阿尔斯通集团联合生产。

CRH6型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。

第一章 动车组概述第一节 动车组基础知识一、定 义由若干带动力的车辆（动车）和不带动力的车辆（拖车）组成的、在正常使用寿命周期内始终以固定编组运行、不能随意更改编组的一组列车称为动车组。

一般来说，由于需要双向运行，在动车组列车的两端均设有驾驶室。

二、分 类1. 按速度等级划分①准高速动车组 ── 最高运行速度为160～200 km/h；②高速动车组 ── 最高运行速度为200～400 km/h；③超高速动车组 ── 最高运行速度为400 km/h以上。

2. 按牵引动力类型划分①内燃动车组 ── 由柴油机提供动力；②电力动车组 ── 由供电接触网提供动力；③磁悬浮动车组 ── 由电磁系统提供动力。

3. 按动力配置方式划分（1）动力集中型动车组动力集中型动车组是指将整列车动力集中在动车组一端或两端的车辆上，其余中间车辆不带动力（即为拖车），动力车只牵引不载客，拖车只载客不牵引。

例如ICE1、TGV-A等。

（2）动力分散型动车组动力分散型动车组是指将整列车动力分散到动车组的若干车辆上，车辆有带动力的动车，也有不带动力的拖车，也可以全部车辆都带动力。

动车组的全部车辆都可以载客。

例如300系、ICE3、AGV 等，我国生产的CRH型动车组均属于动力分散型动车组。

动力集中型动车组和动力分散型动车组的优缺点如表1.1所示。

表1.1 动力集中型动车组和动力分散型动车组优缺点类型优点缺点动力集中型动车组1. 可灵活编组，便于管理；2. 便于监测和维修保养；3. 车厢内振动小、噪声低；1. 载客量相对较少；2. 轴重相对较大；3. 轮轨黏着力与高速的矛盾难4. 可进入既有线，也可进入非电气化铁路区段 以协调；4. 制动性能相对欠佳续表1.1类型优点缺点动力分散型动车组1. 载客量相对较多；2. 最大轴重较小；3. 轮轨黏着力与高速的矛盾容易协调；4. 具有较好的制动性能；5. 具有较低的每一座位寿命周期费用1. 车厢内的舒适度较低；2.故障率相对较高；3.不能驶入非电气化铁路运行4. 按转向架连接方式划分（1）独立式高速动车组独立式动车组采用传统的车辆与转向架的连接方式，每节车辆的车体都置于两台转向架上，车辆与车辆之间用密封式车钩相连接，列车解体后车辆可独立走行。

CRH1型动车组车辆配置概述一、CRHl型动车组车辆标识定义1.CRHl型动车组端位及方向标识划分，以每节车辆为基准(见图1—5)。

(1)端位划分规律是从Mcl车起至Mc2车止为：A－B－A －B－B－A－A－B－A－B－A－B－B－A－B－A端；从Mc2车起至Mcl车止为：A－B－A－B－B－A－B－A－B－A－A－B－B－A－B－A端。

(2)方向划分规律是从Mcl车起至Mc2车止，面向前方为：左、左、右、左、左、左、右、右侧；从Mc2车起至Mcl 车止，面向前方为：左、左、右、右、右、右、左、右、右侧。

2.图中标设为：l－A端(车辆)；2－B端(车辆)；3－左侧(车辆)；4－右侧(车辆)；5－A端(列车)；6－B端(列车)；7－右侧(列车)；8－左侧(列车)。

二、CRHl型动车组Mc动力车底架设备安装组成1.Mcl，2动力车底架共计分布安装13个主要设备(见图1—6)。

2.Mcl，2动力车底架分布安装设备，分别由以下设备组成：(1)二系悬挂储风缸；(2)蓄电池箱；(3)牵引电机风机；(4)集污箱；(5)蓄电池充电器；(6)配电箱；(7)制动模块；(8)变流器箱；(9)滤波器箱；(10)HVAC空气处理单元；(11)变流器；(12)救援回送用过渡车钩；(13)自动车钩。

三、CRHl型动车组Tp受电弓车底架设备组成1.Tpl，2车底架共计分布安装9个主要设备(见图1—7)。

2.Tpl，2车底架设备组成(1)HVAC制冷/采暖装置；(2)半永久性车钩；(3)主压缩机单元；(4)主变压器和冷却装置；(5)辅助压缩机；(6)污水箱；(7)冷风HVAC单元；(8)主变压器；(9)控制箱。

四、CRH1型动车组车辆顶部设备安装组成1.CRHl型动车组车辆顶部设备安装分布，主要集中在带有受电弓的Tpl车和Tp2车上，其分布情况见图1—8。

2.CRHI型动车组车辆顶部设备由受电弓、真空主断路器、浪涌保护装置、电流互感器、电压互感器以及避雷器、导电设备、绝缘瓷瓶、辅助高压电器设备等组成。
