1.5.2. 匹配滤波器最佳接收机还可以有另外的一种结构,即匹配滤波器。
为了说明匹配滤波器的基本原理,我们从这样一个直观的分析入手。
我们知道,通信系统的误码率与输出的信噪比有关,接收端输出信噪比越大,则系统的误码率越小。
因此,如果在每次判决前,输出的信噪比都是最大的,则该系统一定是误码率最小的系统。
遵从这种考虑原则,我们可以得到匹配滤波器的概念。
接收机通过匹配滤波器使输出信噪比最大。

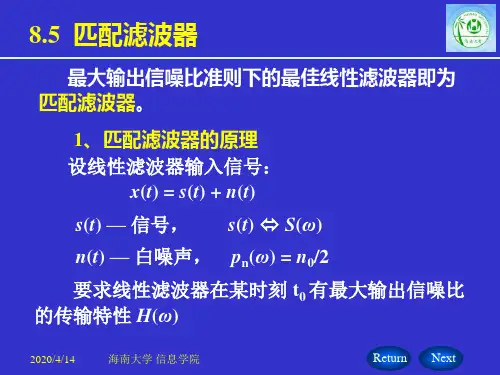

一、匹配滤波器原理假设线性滤波器的输入端是信号与噪声的叠加)()()(t n t x t s +=,且假设噪声)(t n 是白噪声,其功率谱密度2)(0N f P n =,信号的频谱为)(f X 。
问题:设计一个滤波器使输出端的信噪比在某时刻0t 达到最大。
假设该滤波器的系统响应函数为)(f H ,系统冲击响应为)(t h ,则 输出信号)()()(0t n t s t y O += 其中,⎰∞∞--=τττd t h x t s )()()(0,)()()(f H f X f S o =⎰∞∞-=df e f H f X t s ftj o π2)()()(所以在0t 时刻,信号的功率为200|)(|t s 输出噪声的功率谱密度20|)(|2)(f H N f P on =输出噪声平均功率为⎰∞∞-=df f H N Pn 20|)(|2所以0t 时刻输出的信噪比为:⎰⎰∞∞-∞∞-==dff H N df ef H f X Pnt s r ft j 20222000|)(|2|)()(||)(|0π根据Schwarts 不等式,⎰⎰⎰∞∞-∞∞-∞∞-≤df f Y dff X df f Y f X 222|)(||)(||)()(|02022|)(|N E N df f X r s =≤⎰∞∞-当02*)()(ft j e f KX f H π-=时等式成立。
因此,如果设计一个滤波器,它的系统响应函数为 02*)()(ft j ef KX f H π-=时,滤波器输出信噪比最大。
匹配滤波检测概率matlab仿真
匹配滤波(Matched Filter)是一种常见的信号处理技术,用
于检测和定位特定信号在噪声背景中的存在。
在MATLAB中进行匹配
滤波检测概率的仿真可以通过以下步骤实现:
1. 生成信号和噪声模型,首先,你需要定义你要检测的信号模
型以及噪声模型。
这可能涉及到信号的波特性、频率特征等,以及
噪声的统计特性。
2. 生成匹配滤波器,根据你的信号模型,设计匹配滤波器。
在MATLAB中,你可以使用fir1函数设计滤波器,也可以使用
designfilt函数设计滤波器。
3. 生成接收信号,利用你的信号模型和噪声模型,生成接收信号。
这个接收信号是信号和噪声的叠加。
4. 进行匹配滤波处理,利用生成的匹配滤波器,对接收信号进
行滤波处理。
在MATLAB中,你可以使用filter函数进行滤波处理。
5. 计算检测概率,根据滤波后的信号,你可以利用统计方法计
算检测概率。
这可能涉及到信噪比的计算、阈值的选择等。
6. 仿真结果分析,最后,对仿真结果进行分析,包括检测概率的性能评估、信噪比对检测性能的影响等。
在进行MATLAB仿真时,需要注意信号模型、滤波器设计、信号生成和性能评估等多个方面。
通过综合考虑这些因素,你可以完成匹配滤波检测概率的仿真,并得到全面的结果。
希望这个回答能够帮助到你。
匹配滤波器的应用匹配滤波器是一种用于信号处理和图像处理领域的重要工具,其原理是通过比较输入信号与预先存储的参考信号,从而实现信号的匹配和识别。
匹配滤波器广泛应用于目标检测、目标跟踪、通信系统、雷达系统以及生物医学图像处理等领域。
在目标检测方面,匹配滤波器被广泛应用于监控系统和安全领域。
通过存储目标的特征模板或特征样本,匹配滤波器可以快速准确地检测目标的存在并进行跟踪。
在视频监控系统中,匹配滤波器可以帮助系统准确识别特定目标,提高安全性和监控效率。
此外,在军事领域,匹配滤波器还可以用于目标识别和跟踪,为军事作战提供有力支持。
除了目标检测和跟踪,在通信系统中,匹配滤波器也起着至关重要的作用。
匹配滤波器可以帮助接收端对发送端发送的信号进行匹配,从而提高信号的接收质量和误码率性能。
在无线通信系统中,匹配滤波器可以通过匹配信号的波形和频谱特征,有效提高信号传输的稳定性和可靠性,确保数据传输的准确性和完整性。
在雷达系统中,匹配滤波器被广泛应用于目标检测和跟踪任务。
通过匹配雷达接收到的信号与目标的特征,可以准确确定目标的位置、速度和轨迹信息。
匹配滤波器可以有效地抑制噪声干扰,提高雷达系统的工作效率和目标识别准确性,广泛应用于军事、航空航天等领域。
此外,匹配滤波器还在生物医学图像处理中发挥着重要作用。
通过匹配滤波器可以对生物医学图像进行特征提取、边缘检测和目标识别,帮助医生进行疾病诊断和治疗。
匹配滤波器可以帮助提高医学图像的清晰度和对比度,辅助医生准确判断病变和异常情况,促进疾病的早期诊断和治疗。
综上所述,匹配滤波器作为一种重要的信号处理工具,在各个领域都发挥着重要作用。
它不仅可以帮助实现目标检测、通信传输等功能,还可以辅助生物医学图像处理,为人类社会的发展和进步提供有力支持。
随着技术的不断进步和发展,匹配滤波器在更多领域将有更广泛的应用前景。
1。

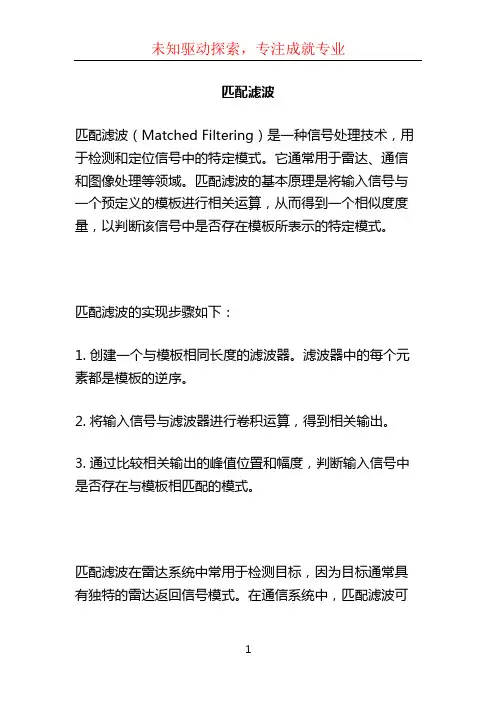

匹配滤波
匹配滤波(Matched Filtering)是一种信号处理技术,用于检测和定位信号中的特定模式。
它通常用于雷达、通信和图像处理等领域。
匹配滤波的基本原理是将输入信号与一个预定义的模板进行相关运算,从而得到一个相似度度量,以判断该信号中是否存在模板所表示的特定模式。
匹配滤波的实现步骤如下:
1. 创建一个与模板相同长度的滤波器。
滤波器中的每个元素都是模板的逆序。
2. 将输入信号与滤波器进行卷积运算,得到相关输出。
3. 通过比较相关输出的峰值位置和幅度,判断输入信号中是否存在与模板相匹配的模式。
匹配滤波在雷达系统中常用于检测目标,因为目标通常具有独特的雷达返回信号模式。
在通信系统中,匹配滤波可
用于解决符号同步和信道估计等问题。
在图像处理中,匹配滤波可用于边缘检测、目标识别和跟踪等应用。
总的来说,匹配滤波利用模板与输入信号的相关运算来寻找特定的模式,它具有高度的灵敏度和抗干扰能力,因此被广泛应用于多种领域中的信号处理任务。
匹配滤波器算法有哪些匹配滤波器算法是一种在信号处理领域广泛应用的技术,用于从一个信号中提取出特定的目标信息。
利用匹配滤波器算法,可以实现信号的增强、滤波和特征提取等功能,被广泛应用于图像处理、语音识别、目标跟踪等领域。
下面将介绍几种常见的匹配滤波器算法。
首先,相关滤波器是匹配滤波器算法中的一种经典方法。
相关滤波器通过计算输入信号和参考信号之间的相关性来实现信号处理。
其基本原理是在输入信号中寻找与参考信号最相似的部分,并根据相关性大小进行滤波处理。
相关滤波器在目标检测、特征匹配等任务中有着广泛的应用,能够有效提取关键特征信息。
另外,最小均方滤波器(LMS)是另一种常见的匹配滤波器算法。
LMS算法通过不断调整滤波器的权重,使得滤波器的输出与期望输出之间的均方误差最小化。
LMS算法具有收敛速度快、计算简单等优点,在自适应滤波、降噪等领域有着重要的应用。
此外,卡尔曼滤波器也是一种常见的匹配滤波器算法。
卡尔曼滤波器是一种递归滤波算法,能够有效估计系统的状态并预测未来的状态。
卡尔曼滤波器广泛应用于导航系统、控制系统等领域,能够帮助系统实现状态估计和预测功能。
除此之外,小波变换也可以被看作一种匹配滤波器算法。
小波变换通过不同尺度和频率的小波基函数对信号进行分解和重建,能够实现信号的多尺度分析和特征提取。
小波变换在信号处理、数据压缩等领域有着广泛的应用,能够有效处理非平稳信号和局部特征。
总的来说,匹配滤波器算法涵盖了多种不同的方法和技术,每种方法都有着自身的特点和适用范围。
通过选择合适的匹配滤波器算法,可以实现对信号的有效处理和分析,为各种应用场景提供支持和帮助。
希望本文对匹配滤波器算法有所帮助,让读者对该领域有更深入的了解和认识。
1。
匹配滤波技术在雷达信号处理中的应用一、匹配滤波原理在输入为确知加白噪声的情况下,所得输出信噪比最大的线性滤波器就是匹配滤波器,设一线性滤波器的输入信号为:其中为确知信号,为均值为零的平稳白噪声,功率谱密度为。
设线性滤波器系统的冲击响应为,其频率响应为,其输出响应:输入信号能量:输入、输出信号频谱函数:输出噪声的平均功率:利用Schwarz不等式得:式取等号时,滤波器输出功率信噪比最大取等号条件:当滤波器输入功率谱密度是的白噪声时,MF 的系统函数为:为常数1,为输入函数频谱的复共轭,,也是滤波器的传输函数。
为输入信号的能量,白噪声的功率谱为只输入信号的能量和白噪声功率谱密度有关。
白噪声条件下,匹配滤波器的脉冲响应:如果输入信号为实函数,则与匹配的匹配滤波器的脉冲响应为:为滤波器的相对放大量,一般。
匹配滤波器的输出信号:匹配滤波器的输出波形是输入信号的自相关函数的倍,因此匹配滤波器可以看成是一个计算输入信号自相关函数的相关器,通常=1。
二、线性调频信号脉冲压缩雷达能同时提高雷达的作用距离和距离分辨率。
这种体制采用宽脉冲发射以提高发射的平均功率,保证足够大的作用距离;而接受时采用相应的脉冲压缩算法获得窄脉冲,以提高距离分辨率,较好的解决雷达作用距离与距离分辨率之间的矛盾。
脉冲压缩雷达最常见的调制信号是线性调频(Linear Frequency Modulation)信号,接收时采用匹配滤波器(Matched Filter)压缩脉冲。
LFM信号(也称Chirp 信号的数学表达式为:(2.1式中为载波频率,为矩形信号,(2.2),是调频斜率,于是信号的瞬时频率为,如图2.1图2.1 典型的chirp信号(a)up-chirp(K>0(b)down-chirp(K<0将2.1式中的up-chirp信号重写为:(2.3)式中,(2.4)是信号s(t的复包络。
由傅立叶变换性质,S(t与s(t 具有相同的幅频特性,只是中心频率不同而以,因此,Matlab仿真时,只需考虑S(t。
匹配滤波器指
匹配滤波器是一种常见的信号处理技术,广泛应用于通信、雷达、图像处理等领域。
它是一种数字滤波器,其设计基于所需信号的特定特征。
通过匹配滤波器,可以有效地提取出信号中所需的信息,抑制无关信号的干扰,从而实现信号的精确识别和提取。
匹配滤波器的设计关键在于选择合适的滤波器系数。
这些系数通常由所需信号的特征决定,比如信号的频率、幅度、时域特性等。
通过精心设计滤波器系数,可以使匹配滤波器在特定信号下表现出最佳性能,从而提高信号识别的准确性和可靠性。
匹配滤波器的原理是利用滤波器与输入信号进行卷积运算,从而得到输出信号。
在匹配滤波器中,滤波器的系数需要与输入信号进行匹配,以实现最佳的信号提取效果。
匹配滤波器通常可以分为线性和非线性两种类型,具有不同的特性和适用场景。
在通信系统中,匹配滤波器被广泛应用于接收端信号处理。
通过匹配滤波器,可以提取出目标信号,抑制噪声和干扰,从而实现对信号的准确解调和识别。
在雷达系统中,匹配滤波器可以帮助提取出回波信号中的目标信息,实现目标跟踪和定位。
在图像处理领域,匹配滤波器也被应用于特征提取和模式识别。
通过设计合适的匹配滤波器,可以有效地提取图像中的特定特征,识别目标对象或实现图像匹配。
匹配滤波器在模式识别、目标检测等方面发挥着重要作用。
总的来说,匹配滤波器作为一种重要的信号处理技术,具有广泛的应用前景和重要的意义。
通过合理设计滤波器系数,可以实现针对性的信号处理,提高信号的识别和提取效果,为各种应用场景提供可靠的支持和保障。
1。
匹配滤波器原理
匹配滤波器是一种数字信号处理技术,它的作用是对信号进行过滤、优化和重建,以达到用户期望的输出信号。
匹配滤波器通过结合数学分析、实验测试等方法来提取信号中的特征,从而有效地进行噪声抑制、频率特性增强等滤波操作。
这些特性的改
变可以帮助信号重建,并且能够隔离来自不同来源的信号。
匹配滤波器的原理为:根据输入信号的特征和目标信号的特性,
把输入信号的特征和目标信号的特性进行对比,并把输入信号调整到
与目标信号相似,从而获得输出信号。
匹配滤波器有四类基本结构:线性滤波器、非线性滤波器、单极
性滤波器和双极性滤波器。
线性滤波器是指滤波的滤波器的响应函数
是线性的,如低通、高通、带通和带阻滤波器。
非线性滤波器是指滤
波器的响应函数是非线性的,如椭圆滤波器、中值滤波器、峰值滤波
器和梯形滤波器等。
单极性滤波器和双极性滤波器是将线性滤波器进
行改进后设计出来的,其特点是基线偏移小,延迟时间短,增益高,
适合于高速、高精度的在线应用。
匹配滤波器的优点在于可以从输入信号中提取出某种特征,并重
新建立信号的特征,使其达到用户期望的信号特性。
同时,它也有可
以抑制某一频率,将信号改变成具有更好特性的信号,进而有效抑制
噪声,保证信号的清晰度。
1.5.2. 匹配滤波器最佳接收机还可以有另外的一种结构,即匹配滤波器。
为了说明匹配滤波器的基本原理,我们从这样一个直观的分析入手。
我们知道,通信系统的误码率与输出的信噪比有关,接收端输出信噪比越大,则系统的误码率越小。
因此,如果在每次判决前,输出的信噪比都是最大的,则该系统一定是误码率最小的系统。
遵从这种考虑原则,我们可以得到匹配滤波器的概念。
接收机通过匹配滤波器使输出信噪比最大。
一、匹配滤波器原理假设线性滤波器的输入端是信号与噪声的叠加)()()(t n t x t s +=,且假设噪声)(t n 是白噪声,其功率谱密度2)(0N f P n =,信号的频谱为)(f X 。
问题:设计一个滤波器使输出端的信噪比在某时刻0t 达到最大。
假设该滤波器的系统响应函数为)(f H ,系统冲击响应为)(t h ,则 输出信号)()()(0t n t s t y O +=其中,⎰∞∞--=τττd t h x t s )()()(0,)()()(f H f X f S o =⎰∞∞-=df e f H f X t s ft j o π2)()()(所以在0t 时刻,信号的功率为200|)(|t s 输出噪声的功率谱密度20|)(|2)(f H N f P o n =输出噪声平均功率为⎰∞∞-=df f H N Pn 20|)(|2所以0t 时刻输出的信噪比为:⎰⎰∞∞-∞∞-==dff H N df e f H f X Pnt s r ft j 20222000|)(|2|)()(||)(|0π根据Schwarts 不等式,⎰⎰⎰∞∞-∞∞-∞∞-≤df f Y df f X df f Y f X 222|)(||)(||)()(|2022|)(|N E N df f X r s=≤⎰∞∞- 当02*)()(ft j ef KX f H π-=时等式成立。
因此,如果设计一个滤波器,它的系统响应函数为02*)()(ft j e f KX f H π-=时,滤波器输出信噪比最大。
二、匹配滤波器结构我们再来看看,匹配滤波器的冲激响应)(t h02*)()(ft j e f KX f H π-=两边取傅立叶反变换,得到*0)()(t t Kx t h -=如果输入信号)(t x 是实信号,则)()(0t t Kx t h -=现在,我们把以上的结论用在数字通信上。
假设符号的传输速率sT 1,则在接收端同样地我们需要每隔s T 时间进行一次判决,因此我们希望在每s T 时刻的输出信噪比最大,将上述的0t 用Ts 带入,我们得到匹配滤波器如下:)()(t T Kx t h s -=。
所以,匹配滤波器的结构如下:例1、 假设某二进制通信系统的0、1信号对应的传输波形为)(),(21t s t s ,如下图示。
问:1、该系统的匹配接收机结构如何?四、匹配滤波器与相关接收机的关系由匹配滤波器的冲激响应函数)()(t T Kx t h s -=,当接收端输入为)()()(1t n t x t s +=时,在相对于)(1t x 的匹配滤波器端输出信号 ⎰⎰+-+=-=ssT s T d T t Kx n x d t h s t r 01110)()]()([)()()(τττττττ⎰⎰+-+-+=ss T s s T d T t x Kn d T t x x K 011101)()()()(ττττττ当s T t =时,得到⎰⎰+=ss T T s d x n K d x x K T r 011011)()()()()(ττττττdt t x t s K sT )()(10⎰= (相关接收机形式)因此,在s T t =的取样点上,匹配滤波器与相关接收机的结果是等价的。
因此,如果我们说相关接收机是最佳接收机,那么匹配滤波器也是最佳的。
即最佳接收机的形式可以是相关接收机形式、也可以是匹配滤波器形式。
在实际应用中,由于匹配滤波器只要实现相应的系统响应,就可以实现最佳接收,而 相关接收机要实现乘法、积分运算,因此在实际应用中,经常是匹配滤波器的结构。
由于相关接收机在理论分析方面的方便,因此在理论分析中,经常用相关接收机的形 式。
但是,这两者是等价的。
1.5.3. 相关接收机的性能分析由上面所讲的相关接收机的理论,我们可以知道,最佳的判决准则最终是由下式决定:⎰>⎰----sT i sT m dtt x t y N i dtt x t y N m eX P eX P 02020)]()([1)]()([1)()(两边取对数,得到)(ln )]()([1)(ln )]()([(10202i T i m T m X P dt t x t y N X P dt t x t y N ss+-->+--⎰⎰假设符号出现是等概的,我们可以得到如下最佳判决规则:⎰⎰-->--ssT i T m dt t x t y N dt t x t y N 0202)]()([1)]()([(1,判为m X ,m i ≠我们在第一、二节讲信号空间概念时,曾经讲到两个信号间的距离2/122121]|)()(|[|)()(|⎰-=-=badt t x t x t x t x d假设发送信号},...2,1),({M i t x i =组成的信号空间可以由正交函数集}...2,1),({N i t f i =张成,则∑==Nk k ik i t f s t x 1)()(,即信号)(t x i 可以由空间中的点],...,[21iN i i s s s 表示。
同理,接收信号)(t y 也可以在正交集中展开,即∑∑∑===-++=+=Nk k k N k k k Nk k iki t f n t n t f n t f st n t x t y 111)()()()()()()()()(1t o t f rNk k k+=∑=我们可以证明,∑=-=Nk k kt f nt n t 1)()()(ο与k r 是不相关的,即从)(t ο中是不知道任何关于)(t x i 的信息的,因此它对判决的结果没有影响。
[证明可以参见Proakis 的《数字通信》书P237]。
****)]([)]([)]([])([t o n E t o n E t o s E r t o E k k ik k =+=∑⎰=-=Ni j k i T k t f n n E d f n t n E s1)()()()]()([τττ0)(21)(2100=-=t f N t f N k k ***** 因此,上述的信号间距离也可以变成接收信号点与星座图中各个星座间的距离:2/1122/12)(]|)()(|[|)()(|⎪⎭⎫⎝⎛-=-=-=∑⎰=N k ik k bai i s r dt t x t y t x t y d其中,k ik k n s r +=,k n 是高斯型的噪声。
其中,0)()]([][0==⎰sT k k dt t f t n E n E⎰⎰=ssT T m k m k dtd f t f n t n E n n E 0)()()]()([][τττ⎰⎰-=ss T m k T dtd f t f t N 000)()()(21τττδ mk N δ021=其中,⎩⎨⎧≠==km k m mk1δ所以,k n 是均值为0,方差为021N 的高斯变量。
相应的判决准则可以变成如下:)(ln )]()([1)(ln )]()([(102020i T i m T m X P dt t x t y N X P dt t x t y N ss+-->+--⎰⎰等价于)(ln )()(ln )(012012i Nk ik k m Nk mk kX P N s r X P N s r--<--∑∑==对于等概传输的系统来说,就变成了如下:∑∑==-<-Nk ik k Nk mk ks r s r1212)()(,判为m X (准则二)一、二进制最佳接收机的性能1、 2PSK 信号的最佳接收机性能 我们知道,2PSK 信号)()(10t s t s -=, 假设t f t g t s c π2cos )()(0-= 则)()(00t f s t s = 其中,t f t g E t f c gπ2cos )(2)(=,2/0g E s = 我们定义符号能量g T s E dt t s E s21)(020==⎰, 所以,s E s -=0。
它们的信号距离s E d 2min =假设经过相关接收机(或匹配滤波器后),每个抽样时刻输出k i k n s r +=,i=0,1其中,s E s s -=-=10,k n 是均值为0,方差为021N 的高斯变量。
根据准则二,这里条件为N=1(一维信号空间)2120)()(s r s r k k -<-,判为0。
根据上述的准则,我们可以得到错误判决的概率:)()|)(()()|)((112201002102X P n s r n n s s P X P n s r n s s n P P k k k k k k k k e +=>+-++=+->= 即(图示) )()()()(10X P E n P X P E n P P s k s k e >+>==)0(21)0(21>++>+-k s k s n E P n E P 其中, 021)(N n k k eN n f -=π所以,2PSK 相干最佳接收系统的误码率为⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛=0min 2002212N d Q N E erfc NE Q P s se 例题1,一2PSK 通信的接收系统如图示,在每码元期间,2PSK 信号或为t f t g c π2cos )(,或为t f t g c π2cos )(-(等概出现)。
二进制码元宽度为ms T 1=,载频MHz f 10=,)(t g 是矩形波,加性宽带白高斯噪声)(t n 的双边功率谱密度为2N ,问 1、如何设计)(f H ,使得在(1)处T 抽样时刻的信噪比最大,请写出滤波器的传递函数)(f H 表示式。
2、请写出在(1)处T 时刻的瞬时信号功率值及信噪比。
3、若在T 时刻的抽样值为V ,请写出在等概情况下的最佳判决门限及判决公式(判决准则)。
4、请详细推导上述解调器的误码率公式。
c2、 2FSK 信号的最佳接收机性能 2FSK 的两个发送信号为: 0——)(2cos )()(110t f E t f t g t s s ==π1——t f t g t s 212cos )()(π==)(2t f E s可见,2FSK 信号是二维信号,它们的距离是s E d 2min =。
