ZL_CZXL0102.0509CZX-12R型操作继电器装置技术说明书南京南瑞继保电气有限公司版权所有本公司保留对此文档修改的权利，届时恕不另行通知。
产品与文档不符之处，以实际产品为准。
更多产品信息，请访问互联网：目录1. 装置的应用范围及特点 (1)2. 装置的技术数据 (2)2.1额定数据 (2)2.2几个主要参数 (2)2.3有关技术条件 (2)3. 装置的构成与原理 (3)3.1重合闸及手动合闸回路 (3)3.2三相跳闸回路 (3)3.3直流电源监视与切换 (4)3.4分相合闸回路 (4)3.5分相跳闸回路 (4)3.6跳合闸信号回路 (5)3.7压力闭锁回路 (5)3.8交流电压切换回路 (6)3.10装置输出接点及功能 (6)4. 装置的布置与结构 (8)4.1面板布置 (8)4.2插件的顺序 (8)4.3背板端子图 (9)4.4结构与安装 (10)5. 用户注意事项 (11)5.1订货参数的选择 (11)5.2开箱与存储 (11)6. 原理图 (12)附录跳合闸保持电流的整定方法 (22)1. 装置的应用范围及特点l CZX-12R型操作继电器装置按超高压输电线路继电保护统一设计原则设计而成，本装置含有两组分相跳闸回路，一组分相合闸回路，可与单母线或双母线结线方式下的双跳圈断路器配合使用，保护装置和其它有关设备均可通过操作继电器装置进行分合操作。
l本装置为一层机箱，结构为模件组合式，正面为整面板，背板出线采用接插连接方式，装置具有体积小，安全性高，使用灵活方便等特点。
l装置的交流电压切换回路在直流电源消失后，电压切换继电器不返回，仍保持原输出状态，可防止由于操作继电器直流消失造成的保护交流失压，从而提高了保护运行的安全性。
l装置采用了进口全密封、高阻抗、小功耗继电器，大大降低装置的功耗和发热并改善了装置的防潮等性能，从而提高了装置的安全性。
l本装置的电流保持回路的保持电流值采用跳线方式进行整定，方便了生产和运行。
JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。
3）不要随意打开控制器的外壳，以防触电。
4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144144110mm安装开孔尺寸：138138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）编码投切功能：可实现循环投切和多种编码方式。
3）可实现全三相共补，全分相补偿，三相与分相混合补偿。
3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。
12kV~24kV 电缆分支箱通用技术规范12kV/24V 电缆分支箱技术规范书通用部分目录1 总则 (2)一般规定 (2)招标人应供应的资格文件 (2)合用范围 (3)对设计图纸、说明书和试验报告的要求 (3)标准和规范 (5)招标人一定提交的技术参数和信息 (6)备品备件 (7)专用工具与仪器仪表 (7)安装、调试、性能试验、试运转和查收 (7)2 设计与构造要求 (7)电缆分支箱技术参数 (7)通用要求 (7)电缆分支箱主要零件 (10)电气一次接口 (11)电气二次接口 (13)土建接口 (14)3 试验 (16)型式试验 (16)出厂试验 (17)现场交接试验 (18)4 技术服务、工厂查验和监造 (18)技术服务 (18)工厂查验和监造 (18)1总则一般规定1.1.1 招标人应具备招标通告所要求的资质，详细资质要求详见招标文件的商务部分。
1.1.2 招标人须认真阅读包含本技术规范（技术规范通用和专用部分）在内的招标文件论述的所有条款。
招标人供应的12kV/24kV 电缆分支箱应切合招标文件所规定的要求。
1.1.3 本招标文件技术规范提出了对12kV/24kV 电缆分支箱的技术参数、性能、构造、试验等方面的技术要求。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对全部技术细节做出规定，也未充足引述有关标准和规范的条则，招标人应供应切合本技术规范引用标准的最新版本标准和本招标文件技术要求的崭新产品，假如所引用的标准之间不一致或本招标文件所使用的标准与招标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 假如招标人没有以书面形式对本招标文件技术规范的条则提出差别，则意味着招标人提供的设备完好切合本招标文件的要求。
若有与本招标文件要求不一致的地方，一定逐项在“技术差别表”中列出。
1.1.6 本招标文件技术规范将作为订货合同的附件，与合同拥有同样的法律效劳。
本招标文件技术规范未尽事宜，由合同签约两方在合同谈判时磋商确立。

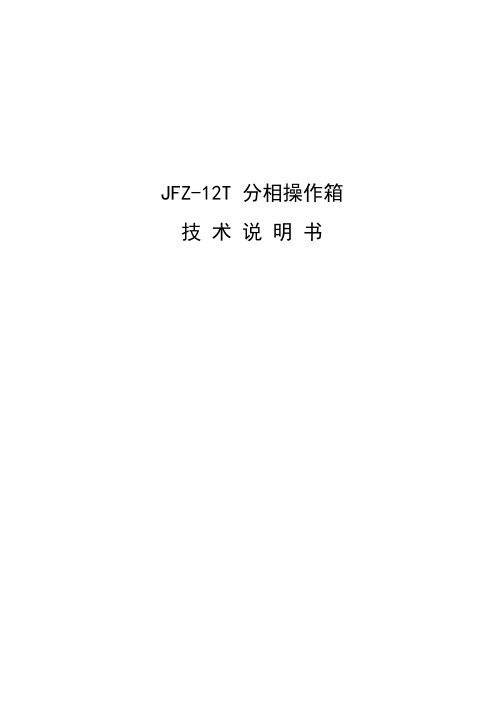

JFZ-12T 分相操作箱技 术 说 明 书JFZ-12T 分相操作箱 技术说明书出 版 号：V1.1文件代号：0SF.459.018出版日期：2005.05.18重 要 提 示1)本说明书仅适用于JFZ-12T 分相操作箱。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
目录1.概 述............................................................................................................- 1 -1.1.产品主要特点.................................................................................................- 1 -1.2.适用范围.........................................................................................................- 1 -1.3.产品外形尺寸和安装尺寸............................................................................- 2 -1.4.产品执行的标准.............................................................................................- 3 -2.技术条件............................................................................................................- 4 -2.1.额定参数.........................................................................................................- 4 -2.2.技术参数.........................................................................................................- 4 -2.3.环境条件.........................................................................................................- 4 -2.4.电气绝缘性能.................................................................................................- 4 -2.5.电磁兼容性能.................................................................................................- 5 -2.6.机械性能.........................................................................................................- 5 -2.7.安全性能.........................................................................................................- 5 -3.JFZ-12T 分相操作箱........................................................................................- 6 -3.1.电源监视回路.................................................................................................- 6 -3.2.压力监视回路.................................................................................................- 6 -3.3.断路器跳合闸位置监视回路........................................................................- 7 -3.4.跳、合闸回路.................................................................................................- 7 -3.5.合后状态及状态不对应继电器....................................................................- 9 -3.6.信号回路.........................................................................................................- 9 -3.7.备用中间继电器...........................................................................................- 10 -3.8.电压切换继电器...........................................................................................- 10 -3.9.总原理图、端子图、插件布置图...............................................................- 11 -4.使用注意事项..................................................................................................- 32 -1.概 述1.1.产品主要特点四方系列操作箱是与北京四方继保自动化股份有限公司保护与控制装置的配套产品，同时兼容国内外其它保护控制产品的配合使用，按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
0XJ 463 224第 2 页共 33 页旧底图总号底图总号签字日期1概述1.1装置用途装置作为分相断路器操作的辅助控制回路，适用于220kV及以上具有双跳闸线圈的一台断路器控制操作之用。
1.2 装置综述装置共一层箱，包括十三个插件，均采用插件形式，保证了配置的灵活方便，各插件有三个电压切换插件及ZJ备用继电器回路插件，TXJ信号回路插件，HHJ、ZHJ、SHJ合闸继电器回路插件，TBJ防跳继电器回路插件，两个TJR、TJQ、STJ三跳继电器回路插件，两个HWJ合位继电器回路插件，TWJ跳位继电器回路插件， YJJ压力监视回路插件。
装置除能正确反映跳、合情况还设有防止跳跃的防跳闭锁继电器TBJ，利用其本身特点和触点不同的回路连接，能防止断路器多次“跳—合”现象。
同时，可实现电压的自动切换，保证双母线（带旁路）接线系统上所连接的电气元件在运行时，其一次系统和二次系统相对应，以免保护及自动装置发生误动或拒动。
为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ、2YJJ 、3YJJ、4YJJ还设有预告信号。
2 技术参数2.1 基本数据2.1.1 额定数据a.直流电压：220V或110V；b.跳闸保持电流：0.25A～4A；c.合闸保持电流：0.25A～4A。
2.1.2 装置功率消耗在额定直流电压下，直流电压回路功率消耗正常情况下不大于60W。
2.1.3触点性能装置的出口触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为50W，长期允许通过电流为5A。
装置的信号触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为30W，长期允许通过电流为3A。
2.1.4装置约重20kg。
2.2 绝缘性能装置所有电路对外壳及电气上无联系的各电路之间的绝缘电阻在正常校验的标准大气条件下，不小于100MΩ。

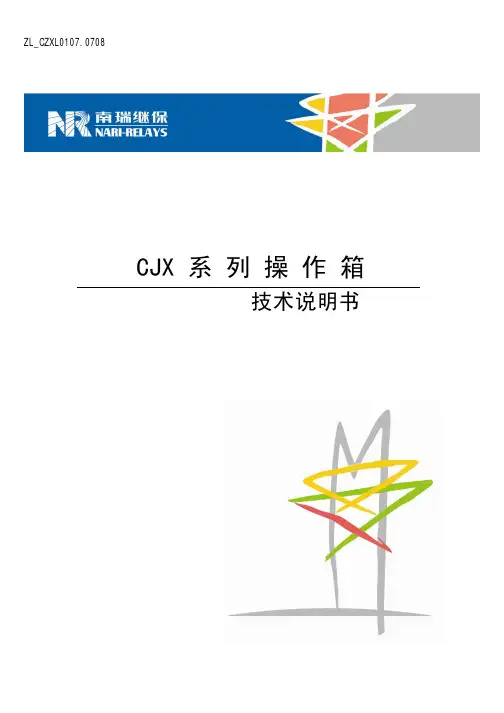

ZL_CZXL0107.0708CJX 系列操作箱技术说明书南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1. 装置的应用范围及特点 (1)2. 装置的技术数据 (1)3. 装置的构成与原理 (2)3.1操作回路插件 (3)3.2电流保持插件 (4)3.3电压切换插件 (5)3.3.1 带保持的电压切换插件 (5)3.3.2 不保持的电压切换插件 (6)3.4LOCKOUT插件 (6)3.4.1 LOCKOUT-A插件 (6)3.4.2 LOCKOUT-B插件 (9)3.5重动继电器插件 (10)3.6双跳圈操作回路插件 (11)3.7电压并列插件 (14)4. 装置的配置与结构 (15)4.1装置配置 (15)4.1.1 CJX-01操作箱配置 (15)4.1.2 CJX-02操作箱配置 (16)4.1.3 CJX-03操作箱配置 (17)4.1.4 CJX-04操作箱配置 (17)4.1.5 CJX-11操作箱配置 (18)4.1.6 CJX-21操作箱配置 (19)4.2结构与安装 (20)1. 装置的应用范围及特点CJX系列操作箱用于为保护装置提供各种扩展继电器插件，按不同的插件配置分为CJX-01、CJX-02、CJX-03、CJX-04、CJX-11和CJX-21六种装置型号。
装置为4U一层机箱，结构为模件组合式，背板出线采用接插连接方式，具有体积小，安全性高，使用灵活方便等特点。
装置采用了进口全密封、高阻抗、小功耗继电器，大大降低了功耗和发热并改善了防潮等性能，从而提高了装置的安全性。
装置由于能提供较多的备用继电器，因此在使用时非常灵活。
2. 装置的技术数据额定直流电压：110V，220V 允许偏差：+15％，-20％跳合闸回路自保持电流：0.5A～4A自适应正常工作温度：0 ～ 40℃极限工作温度：－10℃～＋50℃绝缘耐压标准：满足部标DL478抗干扰性能：符合国标GB61623. 装置的构成与原理CJX系列装置为插件组合式，各插件相互独立。

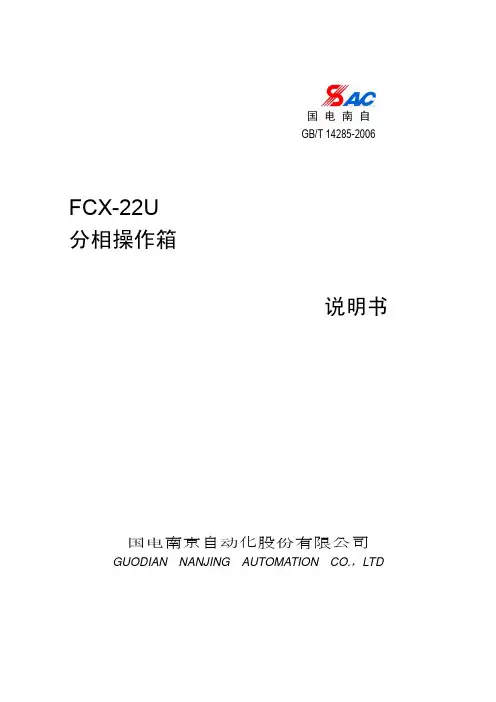

国电南自GB/T 14285-2006FCX-22U分相操作箱说明书南京自化股有限公司国电动份GUODIAN NANJING AUTOMATION CO.，LTD版本声明本说明书适用于FCX-22U分相操作箱V1.1版本1．软件本装置无软件2．硬件本装置由直流电源切换及压力监视模块、跳合闸保持及防跳模块、合闸位置继电器模块、跳闸位置继电器模块、手跳手合及TJQ、TJR、TJF模块、交流电压切换模块、备用继电器模块等组成。
产品说明书版本修改记录表10987654321 V1.1 增加模件及配置序号说明书版本号修改摘要软件版本号修改日期* 技术支持电话：（025）51183127传真：（025）51183144* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年12月第1版第1次印刷国电南自技术部监制目录1 概述 (1)1.1 适用范围 (1)1.2 功能配置及型号 (1)1.3 性能特点 (1)2 技术性能及指标 (2)2.1 额定电气参数 (2)2.2 主要技术指标 (2)2.3 环境条件 (2)2.4 绝缘性能 (2)2.4.1绝缘电阻 (2)2.4.2介质强度 (2)2.4.3冲击电压 (2)2.5 耐湿热性能 (2)2.6 电磁兼容性能 (2)2.7 机械性能 (3)3 功能及原理 (4)3.1 FCX-22U.001号插件 (4)3.2 FCX-22U.002号插件 (5)3.3 FCX-22U.003号插件 (5)3.4 FCX-22U.004号插件 (6)3.5 FCX-22U.005号插件 (7)3.6 FCX-22U.006号插件 (7)3.7 FCX-22U.007号插件、FCX-22U.008号插件 (7)3.8 FCX-22U.009号插件 (8)3.9 FCX-22U.011号插件 (8)3.10 FCX-22U.013号插件 (9)3.11 FCX-22U.014号插件 (9)3.12 FCX-22U.015号插件 (10)3.13 FCX-22U.017号插件、FCX-22U.018号插件 (10)3.14 FCX-22U.023号插件 (10)3.15 FCX-22U.033号插件 (10)3.16 FCX-22U.043号插件 (10)3.17 FCX-22U.053号插件 (10)4 订货须知及其他 (11)5附图 (12)·概述·1概述1.1适用范围本装置主要应用于110KV及以上电压等级的操作回路。
FCX12J-1 分相操作箱
技 术 说 明 书
北京四方继保自动化有限公司
FCX-12J-1型分相操作箱技术说明书
1 FCX-12J-1型分相操作箱是北京四方继保自动化有限公司保护与控制装置的配套产品，按四统一原则设计。
结构为单元插件组合式，门式整面板。
适于220kV及以上单断路器双跳闸线圈，分相操作的线路断路器选用。
2 配置：
2.1 直流电源
本装置提供两组独立的直流电源输入端子，分别接入两组跳闸线圈的操作电源。
由继电器1JJ、2JJ实现对两组电源的监视，同时自动切换可供压力闭锁回路选用的电源。
手跳继电器、手合继电器、重合闸重动继电器、合闸回路及重合闸信号回路均接于第一组跳闸线圈的工作电源。
2.2 压力闭锁回路：
压力闭锁回路提供有独立的电源引入端子，供选择使用内部自动切换电源或使用外独立电源。
本操作箱可引入断路器操作机构压力降低禁止跳闸、压力降低禁止重合闸、压力降低禁止合闸、压力异常禁止操作接点。
对于三个压力降低回路，当外接接点闭合时，本机箱内相应的压力闭锁继电器绕组被短接，其动合接点打开，去闭锁手动合闸，或分别断开两组跳闸回路及各分相合闸回路负电源，去闭锁跳、合闸，并提供有断路器在分、合操作过程中禁止闭锁的功能；其动断接点闭合，去闭锁重合闸。
并给出压力降低禁止合闸、禁止重合、禁止跳闸信号接点。
对于压力异常回路，当外接接点闭合时，压力异常继电器动作，其三对动合接点分别接于压力降低禁分、禁合、禁重合回路，通过这三个回路实现禁止操作。
由压力异常继电器给出信号接点。
压力闭锁回路除适用于液（气）压操作机构外，也适用于其它方式如“弹操”机构的相应闭锁功能应用。
不使用压力闭锁功能时应将压力闭锁插件由装置内取出。
2.3 断路器跳、合闸位置监视回路：
本装置设有分相断路器跳闸位置监视回路TWJa、TWJb、TWJc；对应于两组跳闸线圈的跳闸回路各设一组合闸位置监视回路1HWJa、1HWJb、1HWJc和2HWJa、2HWJb、2HWJc。
由跳位继电器、合位继电器接点或接点组合，给出与重合闸配合的断路器位置判别及不对应启动接点；与两套高频保护配合的断路器位置停信接点；断路器位置不一致或
非全相运行接点；起动事故音响接点；起动断路器三相位置不一致保护接点；控制回路断线信号接点；与PT切换回路配合的接点；并给出跳位、合位中央信号接点及遥信接点。
2.4 合闸回路：
2.4.1设有A、B、C相分相合闸回路。
2.4.2手动合闸回路：
由手合控制开关或同期装置的合闸接点（压力正常时）起动本装置内的手合继电器，由其接点通过HBJa、HBJb、HBJc使断路器A、B、C三相同时合闸，由合闸保持继电器HBJa、HBJb、HBJc分别实现电流保持；同时由手合继电器接点使合后位置继电器置位；另送出供两套保护使用的手合后加速接点。
2.4.3重合闸回路：
由保护重合闸出口接点起动本装置内的重合闸重动继电器ZHJ，由其接点接通断路器A、B、C三相合闸回路，由HBJa、HBJb、HBJc实现合闸相电流保持；与重合闸重动继电器串接的信号继电器，给出重合闸就地信号和中央信号。
2.5 跳闸回路：
2.5.1设有与两组跳闸线圈对应的两组A、B、C相分相跳闸回路。
2.5.2手动跳闸回路：
由手跳控制开关起动本装置手跳继电器，由手跳继电器的多组接点分别通过1TBJa、1TBJb、1TBJc、2TBJa、2TBJb、2TBJc实现两组分相跳闸，同时使合后位置继电器复位。
2.5.3保护跳闸回路：
a.对应于两组跳闸线圈的跳闸回路接线完全相同。
b.对两组跳闸线圈A、B、C相跳闸回路，分别设有双绕组单位置的跳跃闭锁继电器1TBJa、1TBJb、1TBJc与2TBJa、2TBJb、2TBJc，利用手动或保护跳闸接点提供的动作电流，TBJ电流绕组快速起动，实现跳闸操作的电流保持；并由1、2TBJ动断接点构成或门切断该相的合闸回路，与TBJ的电压绕组共同组成防止断路器跳跃的功能。
分别在各个TBJ电压绕组的负端及TBJ动断接点组两端设有选择端子。
当使用外部防跳回路时，断开TBJ电压绕组与负电源的连接，合闸执行改由动断接点组前端端子引出。
c.在A、B、C各相保护跳闸回路分别串有保护跳闸信号继电器1TXJa、1TXJb、1TXJc、2TXJa、2TXJb、2TXJc，保护跳闸时，跳闸电流起动TXJ（磁保持），给出跳闸相就地信号，分别送出两组线圈跳闸中央信号，及三相出口跳闸的事件记录接点。
d.本操作箱对两组跳闸线圈分别设有两套起动重合闸的三跳继电器1TJQ、2TJQ和不起动重合闸的永跳继电器1TJR、2TJR，接于各自的直流电源回路。
其接点经TXJ、TBJ 实现断路器三相跳闸，并由接点组合送出给高频保护的停信接点，起动断路器失灵保护接点及与重合闸配合的接点。
在第一组保护永跳出口继电器1TJR起动同时，手跳继电器STJ延时起动，增加了断路器三跳的可靠性。
2.6 合后位置回路：
装置内设有合后位置继电器，由手合置位、手跳复位。
并设有合后位置面板灯光信号；其常闭接点闭锁重合闸；其动合接点与跳位接点串联构成位置不对应输出；并提供一付合后位置备用接点。
注意当发现断路器在跳位而合后灯有指示时应及时对操作箱进行手跳复位操作。
2.7 信号回路：
机箱面板上设有重合闸及保护分相跳闸信号。
第一组跳闸线圈动作时光字显绿色，第二组显红色，两组跳闸线圈均动作显黄色。
机箱内保护跳闸信号继电器、重合闸信号继电器为磁保持继电器，由动合接点复归。
机箱面板上装有复归按钮，并设有端子供屏上安装复归按钮或接入遥控复归接点使用。
2.8 本操作箱设有两路备用中间继电器1~2ZJ，送出六付接点供选用。
3 技术规范：
3.1 额定电源电压：直流220V或110V（签订合同时写明），
电压允许波动范围：-20％~+15％
3.2跳、合闸回路继电器的保持电流有额定直流电流0.5A、1A、2A、4A四种可供选择（签订合同同时写明）。
继电器电流线圈的过载能力：2倍额定电流一分钟。
3.3 压力降低禁止合闸2YJJ、禁止重合继电器3YJJ，延时返回时间不小于200ms
保护跳闸继电器TJR、TJQ的动作时间不大于8ms
手动合闸继电器1SHJ的动作时间不大于8ms
3.4 允许环境温度：-20℃~+50℃
3.5 绝缘电阻：（1kV摇表）
3.5.1机箱内的主回路（指操作和跳、合闸回路）对送出的空接点（指与保护和其它装置配合的接点），绝缘电阻不小于10MΩ。
3.5.2机箱内所有带电部分对地（机壳）其绝缘电阻不小于10MΩ。
3.6 耐压：
机箱内主回路对送出的空接点和机箱内所有带电部分对地（机壳），均能承受50Hz，2kV耐压一分钟。
4 使用注意事项：
4.1 通电前应核对额定直流电压。
4.2 通电前应对所有端子，全部插件进行检查，看是否有螺丝或继电器松动、脱落、断线、
损坏等现象。
4.3 避免带电插拔插件。
5 附图
FCX-12J-1型分相操作箱原理图一~五
FCX-12J-1型分相操作箱端子接线图
注：原理图与端子接线图中的D端子仅供参考，可能有些不对应。
附图 FCX12J-1型分相操作箱原理图一
附图 FCX12J-1型分相操作箱原理图二
附图 FCX12J-1型分相操作箱原理图三
附图 FCX12J-1型分相操作箱原理图四
附图 FCX12J-1型分相操作箱原理图五
附图 FCX12J-1型分相操作箱端子接线图。
