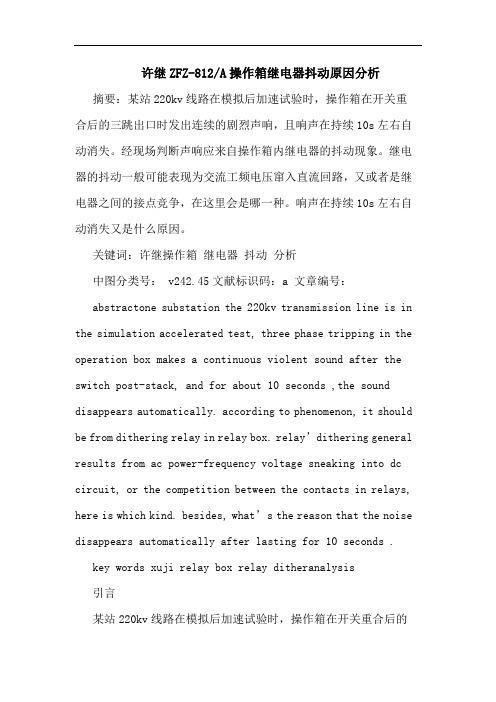

许继ZFZ-812/A操作箱继电器抖动原因分析摘要：某站220kv线路在模拟后加速试验时，操作箱在开关重合后的三跳出口时发出连续的剧烈声响，且响声在持续10s左右自动消失。
经现场判断声响应来自操作箱内继电器的抖动现象。
继电器的抖动一般可能表现为交流工频电压窜入直流回路，又或者是继电器之间的接点竞争，在这里会是哪一种。
响声在持续10s左右自动消失又是什么原因。
关键词：许继操作箱继电器抖动分析中图分类号： v242.45文献标识码：a 文章编号：abstractone substation the 220kv transmission line is in the simulation accelerated test, three phase tripping in the operation box makes a continuous violent sound after the switch post-stack, and for about 10 seconds ,the sound disappears automatically. according to phenomenon, it should be from dithering relay in relay box. relay’dithering general results from ac power-frequency voltage sneaking into dc circuit, or the competition between the contacts in relays, here is which kind. besides, what’s the reason that the noise disappears automatically after lasting for 10 seconds .key words xuji relay box relay ditheranalysis引言某站220kv线路在模拟后加速试验时，操作箱在开关重合后的三跳出口时发出连续的剧烈声响，试验者当即断开操作电源，响声消失。
电压切换回路双位置继电器事故分析与防范措施作者：朱楠吴丁辉来源：《华中电力》2014年第02期摘要：2013年某电力公司220kV全站失压，针对这次保护误动事故，分析了电压切换回路中的信号回路所存在的事故隐患：当变电站双母线运行方式变更，若隔离开关辅助接点损坏并粘连，那么"切换继电器同时动作"信号就无法准确报警，给变电站二次系统稳定运行留下隐患。
本文实际结合新疆某750kV变电站，提出了电压切换回路的整改方法。
关键词：电压切换；PT并列；双位置继电器；防范措施；电压切换箱0 引言目前新疆运行的传统750kV变电站内220kV电压等级的一次设备主接线一般为双母双分段的接线形式，220kV线路保护装置所选取的工作电压则取自其所在母线的电压互感器。
而对于双母双分段系统而言，为了确保一次系统的电压与二次系统的保护电压能够保持一致，以免发生保护误动、拒动，因此，这就要求保护装置的二次电压能够通过独立的电压切换箱随主接线的变化一起自动进行电压切换。
电压切换回路的控制方式一般分为双位置切换与单位置切换，根据继电保护反措要求，新疆750kV变电站220kV线路保护装置内的电压切换箱应使用线路母线侧的隔离开关辅助接点来启动电压中间继电器，通过中间继电器的动作节点来实现两条母线的电压切换功能以及发出电压切换继电器同时动作和PT失压信号[1]。
而当两条母线为分裂运行方式，在变电站内进行220kV倒闸操作或发生故障时，隔离开关辅助接点有可能损坏并粘连，这将使电压切换继电器同时动作并造成电压互感器二次回路并列，有可能顶跳上级电压回路空气开关并烧毁继电器，使得保护装置失压甚至有可能扩大事故范围，造成不必要的损失。
因此，本文针对电压切换回路中的安全隐患进行了分析与研究，并提出了一种具体的防范措施，以保障新疆750kV变电站安全稳定运行。
1 装置原理及事故分析1.1电压切换回路工作原理目前新疆750kV变电站220kV电压切换箱所用的电压切换回路的控制方式为双刀闸位置切换方式，所谓双位置切换就是指电压中间继电器是由隔离开关的常开辅助接点来启动，由隔离开关的常闭辅助接点来复位继电器[2]。

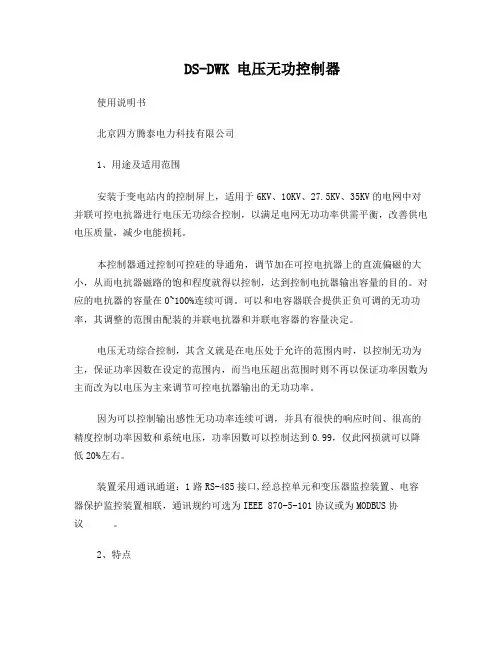

DS-DWK 电压无功控制器使用说明书北京四方腾泰电力科技有限公司1、用途及适用范围安装于变电站内的控制屏上，适用于6KV、10KV、27.5KV、35KV的电网中对并联可控电抗器进行电压无功综合控制，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗。
本控制器通过控制可控硅的导通角，调节加在可控电抗器上的直流偏磁的大小，从而电抗器磁路的饱和程度就得以控制，达到控制电抗器输出容量的目的。
对应的电抗器的容量在0~100%连续可调。
可以和电容器联合提供正负可调的无功功率，其调整的范围由配装的并联电抗器和并联电容器的容量决定。
电压无功综合控制，其含义就是在电压处于允许的范围内时，以控制无功为主，保证功率因数在设定的范围内，而当电压超出范围时则不再以保证功率因数为主而改为以电压为主来调节可控电抗器输出的无功功率。
因为可以控制输出感性无功功率连续可调，并具有很快的响应时间、很高的精度控制功率因数和系统电压，功率因数可以控制达到0.99，仅此网损就可以降低20%左右。
装置采用通讯通道：1路RS-485接口,经总控单元和变压器监控装置、电容器保护监控装置相联，通讯规约可选为IEEE 870-5-101协议或为MODBUS协议。
2、特点☆加强型单元机箱，按抗强振动、强干扰设计，特别适应于恶劣环境。
☆集成电路全部采用工业品或军品级，使得装置有很高的稳定性和可靠性。
☆采用32 位MCU作为主CPU，配置大容量的RAM 和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。
☆ 采用14 位A/D 作为数据采集，数据采集每工频周期36 点，测量精度高。
☆ 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。
☆ 可灵活设置系统及可控电抗器参数。
☆ 大容量的信息记录：可保存不小于100 个最近发生的历史报告，掉电保持，便于事故分析。
☆ 可选101 规约和CDT规约，设有RS-485 通信接口；组网经济、方便，可直接与微机监控或保护管理机联网通讯。

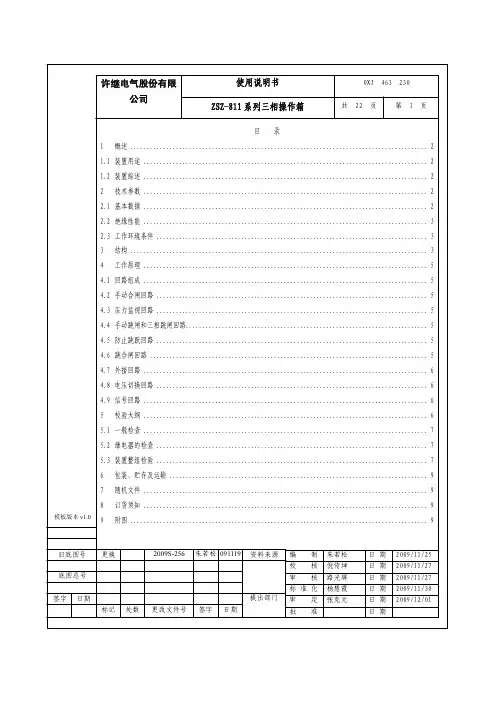

0XJ 463 230第 2 页共 22 页旧底图总号底图总号签字日期1概述1.1装置用途装置作为三相断路器操作的辅助控制回路，具有四组操作插件的ZSZ-811/A适用于110kV及以下具有单跳闸线圈的一至四台断路器控制操作、单侧双母线代旁路电压切换之用;仅具有一组操作插件的ZSZ-811/B用于110kV及以下具有单跳闸线圈的母联断路器控制操作、单母分段PT并列（含PT刀闸重动）之用；具有三组操作插件的ZSZ-811/C适用于110kV及以下具有单跳闸线圈的一至三台断路器控制操作之用；具有四组操作插件的ZSZ-811/D适用于110kV及以下具有单跳闸线圈的一至四台断路器控制操作，单侧双母线电压切换之用。
1.2装置综述装置共一层箱，均采用插件形式，保证了配置的灵活方便，各装置有一至四个电压切换插件（可选）及一至四组操作回路插件（可选），每组操作回路各含操作插件1和操作插件2，内含HHJ、SHJ合闸回路，TBJ防跳回路，STJ手跳回路，HWJ合位回路，TWJ跳位回路， YJJ压力监视回路,信号回路,SF6异常闭锁及告警回路,弹簧储能监视回路,操作电源监视等回路。
装置除能正确反映跳、合情况还设有防止跳跃的防跳闭锁继电器TBJ，利用其本身特点和触点不同的回路连接能防止断路器多次“跳—合”现象。
同时，可实现电压的自动切换，保证双母线（带旁路）接线系统或单母分段接线系统上所连接的电气元件在运行时，其一次系统和二次系统相对应，以免保护及自动装置发生误动或拒动。
为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ、2YJJ、3YJJ还设有预告信号。
2技术参数2.1基本数据2.1.1额定数据a.直流电压：220V或110V；b.跳闸保持电流：0.25A、0.5A、1A；c.合闸保持电流：0.25A、0.5A、1A；注：分别对应断路器跳合闸线圈电流0.5A、1A、2A，断路器线圈电流2A以上时装置保持电流选用1A规格。
断路器分、合闸线圈烧毁分析处理推荐好文章与众旺友共同学习研究。
断路器在电力系统中主要是用来接通或切断电气回路，并与继电保护装置配合，在系统中发生短路故障时，迅速切除故障点。
因系统中有较多的故障属瞬时故障，为尽量保证对用户的供电，在断路器因故障跳闸后，自动重合闸装置启动断路器合闸一次，若合于永久故障，保护装置即立刻再次将断路器跳闸，切除故障。
若在断路器动作过程中分、合闸线圈烧毁，将可能导致送电不及时、重合闸动作不正确或不能迅速切除故障等情况，这些情况都是我们在工作中不应该出现的。
本文通过对断路器典型控制回路的分析，提出了防止断路器分、合闸线圈烧毁的处理方案。
1 几种断路器分、合闸控制回路分析目前现场常用的有杭州西门子、扬州北辰、山东泰开、厦门ABB、西开等厂家各种型号220 kV、1 10 kV、35 kV、20 kV、10 kV的断路器共2O多种，其分、合闸控制回路(控制保护装置)的厂家主要有：国电南自、深圳南瑞、南京华丰、南通苏源、许继电气等多家。
下面就断路器分、合闸控制回路作一分析。
图l是220kV变电所采用的220 kV线路断路器分、合闸回路图。
采用许继电气的ZFZ-812A型断路器操作箱和杭州西门子的3AP1FI型断路器。
当断路器需要合闸时，1SHJ 手合接点或ZHJ重合闸动作接点闭合，+KM一11YJJ SF6压力闭锁接点一1SⅢ手合接点／zHJ重合闸接点一sHJa线圈—TBJ防跳继电器常闭接点一DL断路器辅助接点一HQ断路器合闸线圈一KM 回路接通，HQ合闸线圈通电动作启动操动机构合闸。
在此合闸回路中为防止ZHJ或1SHJ接点动作时返回过早或动作不可靠，所以回路中加入了SHJa接点与线圈组成[】保持回路，断路器机构不动作①L接点不转换)，自保持不解除。
当断路器需要分闸时，+l(M一11YJJSF6压力闭锁接点一TJO三跳接点／TJR永跳接点／STJ手跳接点一TxJ 跳闸信号继电器线圈一TBJ防跳继电器电流线圈一DL断路器辅助接点一T0断路器分闸线圈一订回路接通，分闸线圈通电动作启动操动机构分闸。

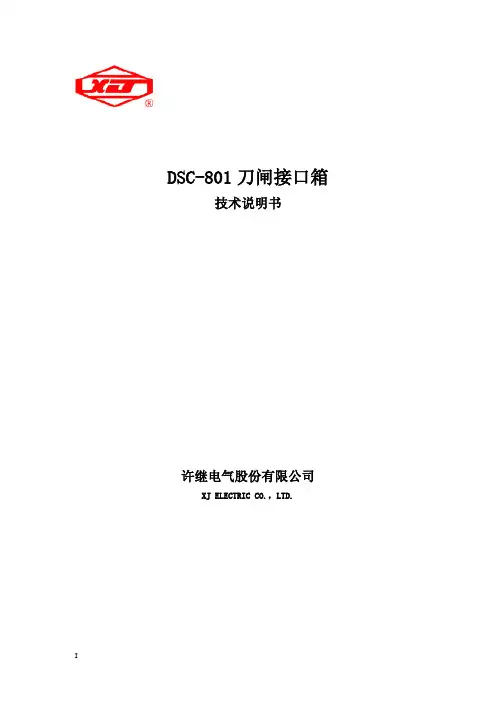

DSC-801刀闸接口箱技术说明书许继电气股份有限公司XJ ELECTRIC CO.，LTD.许继电气股份有限公司版权所有（Ver 1.00）本版本说明书适用于DSC-801 /R1 Ver1.00版本及以上程序。
许继电气股份公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。
2009.11第一次印刷前言1、关于智能变电站传统变电站面临诸如常规互感器的动态量测范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。
随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题的解决提供了技术支撑，同时为智能变电站的推广应用奠定了基础。
智能变电站是变电站技术的发展方向，是坚强智能电网的建设基础和重要组成部分。
许继符合IEC61850标准体系的智能变电站自动化系统正是在上述背景下应运而生的。
IEC61850标准体系给变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。
需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的全智能变电站是发展的潮流。
许继的智能变电站产品基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态量测水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。

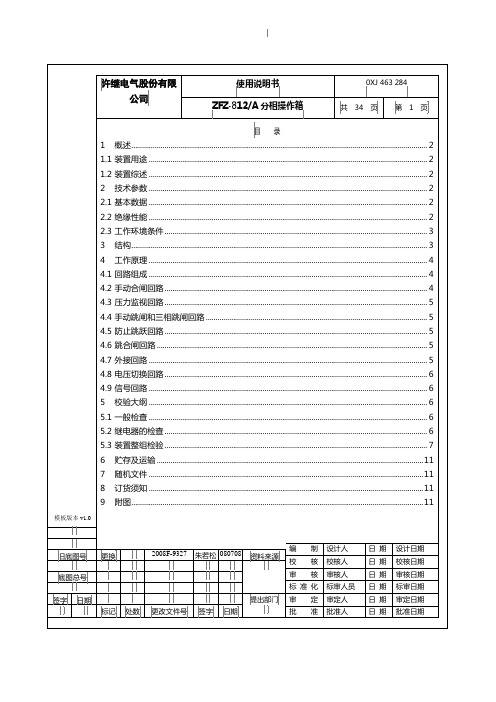

0XJ 463 284第 2 页共 33 页旧底图总号底图总号签字日期1概述1.1装置用途装置作为分相断路器操作的辅助控制回路，适用于220kV及以上具有双跳闸线圈的一台断路器控制操作之用。
1.2 装置综述装置共一层箱，包括十六个插件，均采用插件形式，保证了配置的灵活方便，有电压切换插件及ZJ备用继电器回路插件，TXJ信号回路插件，HHJ、ZHJ、SHJ合闸继电器回路插件，TBJ防跳继电器回路插件，两个三跳继电器回路插件，两个HWJ合位继电器回路插件，TWJ跳位继电器回路插件， YJJ压力监视回路插件。
装置除能正确反映跳、合情况还设有防止跳跃的防跳闭锁继电器TBJ，利用其本身特点和触点不同的回路连接，能防止断路器多次“跳—合”现象。
同时，可实现电压的自动切换，保证双母线（带旁路）接线系统上所连接的电气元件在运行时，其一次系统和二次系统相对应，以免保护及自动装置发生误动或拒动。
为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ、2YJJ 、3YJJ、4YJJ还设有预告信号。
2 技术参数2.1 基本数据2.1.1 额定数据a.直流电压：220V或110V；b.跳闸保持电流：0.25A、0.5A、1A；c.合闸保持电流：0.25A、0.5A、1A。
注：1A及1A以上选用1A规格2.1.2 装置功率消耗在额定直流电压下，直流电压回路功率消耗正常情况下不大于60W。
2.1.3触点性能装置的出口触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为50W，长期允许通过电流为5A。
装置的信号触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为30W，长期允许通过电流为3A。
2.1.4装置约重20kg。
2.2 绝缘性能2.2.1 绝缘电阻0XJ 463 284第 3 页共 33 页旧底图总号底图总号签字日期 装置所有电路对外壳及电气上无联系的各电路之间的绝缘电阻在正常校验的标准大气条件下，不小于100MΩ。
2.2.2 介质强度装置所有电路对外壳的介质强度应能承受50H z，2kV，1m in试验而无绝缘击穿或闪络现象。
2.3工作环境条件2.3.1环境条件-25℃～55℃，24h内平均温度不超过35℃。
2.3.2相对湿度最湿月平均最大湿度为90%，同时该月的月平均温度为25℃，最高温度为50℃，平均最大相对湿度不超过50%。
2.3.3大气压力80k p a～110k p a。
2.3.4安装方式安装位置偏离其安装垂直基准面的任一方向不大于5°。
2.3.5使用地点出现交越频率以下的位移峰值不超过0.035mm,交越频率以上的加速度峰值不超过0.5g h的机械振动，以及加速度不超过5g h的机械冲击。
2.3.6使用地点不得有爆炸危险的介质，周围介质中不含有腐蚀金属和绝缘的气体及导电介质，不允许充满水蒸气及有较严重的霉菌存在。
2.3.7直流电压允许的变化范围为80%～115%额定值。
3结构该装置采用JJX-46/1系列机箱结构，机箱采用19in6U全宽机箱，硬件电路采用后插拔式的插件式结构，抗干扰能力强。
其外形尺寸见图1，安装开孔尺寸见图2。
0XJ 463 284第 5 页共 33 页旧底图总号底图总号签字日期4.3 压力监视回路装置设有跳闸压力监视继电器1YJJ。
当气(液)压正常时，跳闸压力监视继电器1YJJ处于励磁状态，当气(液)压降低到不允许断路器跳闸的压力时，跳闸压力表的相应触点闭合，使1YJJ失磁，1YJJ1、1YJJ2断开，闭锁跳合闸回路，1YJJ1、1YJJ2 接有保持回路，既保证了断路器可靠跳闸，又不致因跳闸过程中压力下降使1YJJ失磁而烧坏触点。
装置还设有压力异常禁止重合闸继电器2YJJ、压力异常禁止合闸继电器3YJJ和压力异常禁止操作继电器4YJJ，2YJJ用于对重合闸回路进行控制，3YJJ用于对手合回路进行控制，4YJJ可闭锁跳合闸回路。
为了防止在运行中由于控制跳合闸的气(液)压触点接触不良，造成气(液)压闭锁环节失灵，1YJJ、2YJJ 、3YJJ、4YJJ设有预告信号。
4.4 手动跳闸和三相跳闸回路装置设有手动跳闸继电器STJ，当手动操作跳闸时，STJ动作，由六副动合触点向断路器二个跳闸线圈发出跳闸脉冲，跳开三相，STJ触点接在1、2TXJ跳闸信号线圈之后，以便能区分是保护跳闸还是手动跳闸。
装置还设有启动重合闸启动失灵的三相跳闸继电器1、2TJ Q和不启动重合闸启动失灵的直跳继电器1、2TJ R以及不启动重合闸不启动失灵的1、2TJ F直跳继电器，由相应的保护启动。
4.5 防止跳跃回路装置设有防跳继电器TBJabc,每相一个，TBJabc的动作电流应根据跳闸线圈的动作电流来选择，要求其灵敏度高于跳闸线圈的灵敏度，另外考虑到断路器跳闸回路RL延时环节，跳闸电流只能逐渐上升，而当断路器辅助触点切换时间与主触点跳闸时间接近或更快时，跳闸电流的存在时间将很短，因此TBJ采用快速继电器，保证此情况下可靠启动。
防跳继电器动作后，以其自身的动合触点自保持，保证断路器可靠跳闸，其电压保持线圈经自身另一动合触点并联于合闸回路，二副并联的动断触点组串接在合闸回路中，如跳闸时合闸脉冲未解除（以A相为例），TBJa的电流线圈励磁并通过TBJa1保持到断路器辅助触点打开，TBJa的电压线圈通过TBJa2由合闸脉冲保持，TBJa3、 TBJa4断开合闸回路，使断路器跳闸后不致再次合闸，只有待合闸脉冲解除，TBJa的电压线圈断电后，才接通合闸回路，从而防止多次“跳—合”现象。
4.6 跳合闸回路装置由重合闸重动继电器ZHJ和手动合闸继电器1SHJ的触点，防跳继电器TBJ的动断触点组，防跳继电器的电压保持线圈的触点，跳闸位置继电器TWJ等组成分相合闸回路，由保护跳闸触点，防跳继电器TBJ的电流线圈和自保持触点，跳闸信号继电器1、2TXJ，合闸位置继电器1、2HWJ及跳闸压力监视继电器1YJJ的触点，组成两组分相跳闸回路，这些回路既可去二个跳闸线圈实现A相、B相、C相跳闸和合闸操作，又可进行跳闸位置和合闸位置的监视。
4.7外接回路装置设有和保护及控制配合的回路触点，其中包括和两套重合闸配合的触点输出，和两套高频保护（高频方向，高频闭锁）配合的触点输出，启动断路器三相位置不一致保护和启动断路器失灵保护的触点输出及控制信号输出等。
0XJ 463 284第 6 页共 33 页旧底图总号底图总号签字日期4.8 电压切换回路本装置的电压切换回路可用于双母线或双母线带旁路接线系统。
以双母线接线系统为例，正常运行时，若线路接于I段母线上运行，电压切换继电器1Y Q J1～1Y Q J9处于励磁状态，而另一组继电器2Y Q J1～2Y Q J9则处于不带电状态，此时线路保护和自动装置所需的交流电压由1Y Q J1～1Y Q J9控制，当隔离开关辅助触点接触不良或直流电源消失时，继电器1Y Q J1～1Y Q J6自保持，因此运行状态不会改变，同时1Y Q J7～1Y Q J9因失去励磁而复归，经线路断路器的合位继电器动合触点或断路器辅助动合触点及继电器1Y Q J7、2Y Q J7的动断触点串联回路发生装置失压信号，在信号回路中串联断路器的合位继电器触点或断路器辅助触点目的在于避免线路在检修或停止运行而断开线路时误发信号。
电压回路采用中间继电器自动切换，在倒换母线过程中，不应形成对备用电压互感器的反充电。
如果1Y Q J1～1Y Q J9、2Y Q J1～2Y Q J9同时处于励磁状态，则通过1Y Q J7与2Y Q J7的一对动合触点串联，可以及时发出切换继电器同时动作信号，此时运行人员不允许断开母线断路器，以防止反充电。
为增加电压切换箱工作的可靠性，电压切换中间继电器1Y Q J1～1Y Q J9，2Y Q J1～2Y Q J9的切换电源应经电压互感器隔离开关的位置继电器，自动空气开关的辅助触点及线路两组隔离开关的辅助触点控制。
按反措要求，装有距离保护的二次电压回路采用零相接地，零相线不经任何切换箱或刀闸的联锁触点。
电压切换继电器也可选用单位置继电器类型。
4.9 信号回路装置中设有分相跳闸信号继电器1TXJabc，2TXJabc分别接在两组分相跳闸回路中，用于判断是保护拒动还是断路器拒动，STJ触点接在TXJ线圈之后，以便区分保护跳闸和手动跳闸。
装置还设有重合闸重动信号继电器ZXJ。
信号回路采用磁保持继电器，每个信号继电器均可输出二副自保持触点，可分别启动中央信号、事件记录。
5 校验大纲装置在出厂前均作了详细的调试检验与调整，但为了避免由于运输的振动或保管不当而造成机械性能变化，需要作一般的检查和调试，检查和调试均可按插件接线图以插件为单元进行。
5.1 一般检查5.1.1 装置接线应符合原理接线，各元件规格正确，装配完好,焊接牢固，接插可靠。
5.1.2 各导电部分对外壳（或框架）以及电气上无联系的各电路之间的绝缘电阻，应不小于100MΩ（用500V兆欧表测量）。
5.2 继电器的检查5.2.1产品中TBJ(a、b 、c)1～2、ZHJ、ZHJ’、1SHJ、1SHJ’的动作电压为50%～70%额定电压，返回电压不小于5%额定电压，动作时间不大于15ms;0XJ 463 284第 7 页共 33 页旧底图总号底图总号签字日期TJ F1～3、TJ R1～6、TJ Q1～5、STJ1～4的动作电压为55%～70%额定电压，返回电压不小于5%额定电压，动作时间10～25ms.5.2.2产品中HBJa、HBJb、HBJc继电器的动作值为不大于合闸保持电流档位电流值， 2倍保持电流值下动作时间不大于15ms,1～2TXJ(a、b、c)继电器、1～2TBJ(a、b、c)1～2动作值为不大于跳闸保持电流档位电流值，2倍保持电流值下动作时间不大于15ms.5.2.3 1YJJ1～3、4YJJ1～2、TWJ(a、b 、c)1～6、HWJ(a、b 、c)1～4、1JJ1～3、2JJ、1～3ZJ1～2、的动作电压为30%～70%额定电压，返回电压不小于5%额定电压，动作时间不大于15ms。
5.2.4 2SHJ、2SHJ’、2SHJ”、2YJJ1～3、3YJJ的动作电压为30%～70%额定电压，返回电压不小于5%额定电压，返回时间0.2s～0.6s。
合后继电器HHJ的动作电压为30%～70%额定电压、复归值为30%～80%额定电压,动作时间不大于15ms,1～2TXJ(a、b、c)1～2要求同HHJ。
5.2.5 单位置切换插件Y Q J1～Y Q J9的动作电压为30%～70%额定电压，返回电压不小于5%额定电压，动作时间不大于15ms。
