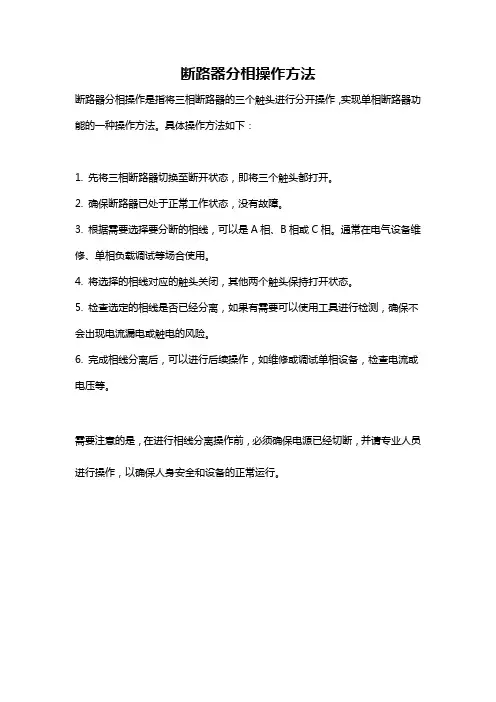

断路器分相操作方法
断路器分相操作是指将三相断路器的三个触头进行分开操作，实现单相断路器功能的一种操作方法。
具体操作方法如下：
1. 先将三相断路器切换至断开状态，即将三个触头都打开。
2. 确保断路器已处于正常工作状态，没有故障。
3. 根据需要选择要分断的相线，可以是A相、B相或C相。
通常在电气设备维修、单相负载调试等场合使用。
4. 将选择的相线对应的触头关闭，其他两个触头保持打开状态。
5. 检查选定的相线是否已经分离，如果有需要可以使用工具进行检测，确保不会出现电流漏电或触电的风险。
6. 完成相线分离后，可以进行后续操作，如维修或调试单相设备，检查电流或电压等。
需要注意的是，在进行相线分离操作前，必须确保电源已经切断，并请专业人员进行操作，以确保人身安全和设备的正常运行。
FCX12J-1 分相操作箱技 术 说 明 书北京四方继保自动化有限公司FCX-12J-1型分相操作箱技术说明书1 FCX-12J-1型分相操作箱是北京四方继保自动化有限公司保护与控制装置的配套产品，按四统一原则设计。
结构为单元插件组合式，门式整面板。
适于220kV及以上单断路器双跳闸线圈，分相操作的线路断路器选用。
2 配置：2.1 直流电源本装置提供两组独立的直流电源输入端子，分别接入两组跳闸线圈的操作电源。
由继电器1JJ、2JJ实现对两组电源的监视，同时自动切换可供压力闭锁回路选用的电源。
手跳继电器、手合继电器、重合闸重动继电器、合闸回路及重合闸信号回路均接于第一组跳闸线圈的工作电源。
2.2 压力闭锁回路：压力闭锁回路提供有独立的电源引入端子，供选择使用内部自动切换电源或使用外独立电源。
本操作箱可引入断路器操作机构压力降低禁止跳闸、压力降低禁止重合闸、压力降低禁止合闸、压力异常禁止操作接点。
对于三个压力降低回路，当外接接点闭合时，本机箱内相应的压力闭锁继电器绕组被短接，其动合接点打开，去闭锁手动合闸，或分别断开两组跳闸回路及各分相合闸回路负电源，去闭锁跳、合闸，并提供有断路器在分、合操作过程中禁止闭锁的功能；其动断接点闭合，去闭锁重合闸。
并给出压力降低禁止合闸、禁止重合、禁止跳闸信号接点。
对于压力异常回路，当外接接点闭合时，压力异常继电器动作，其三对动合接点分别接于压力降低禁分、禁合、禁重合回路，通过这三个回路实现禁止操作。
由压力异常继电器给出信号接点。
压力闭锁回路除适用于液（气）压操作机构外，也适用于其它方式如“弹操”机构的相应闭锁功能应用。
不使用压力闭锁功能时应将压力闭锁插件由装置内取出。
2.3 断路器跳、合闸位置监视回路：本装置设有分相断路器跳闸位置监视回路TWJa、TWJb、TWJc；对应于两组跳闸线圈的跳闸回路各设一组合闸位置监视回路1HWJa、1HWJb、1HWJc和2HWJa、2HWJb、2HWJc。
第二章操作箱第一节概述1.断路器操作机构1.1断路器操作机构及控制回路操作机构是断路器本身附带的跳合闸传动装置，目前常用的机构有电磁操作机构、液压操作机构、弹簧操作机构、电动操作机构、气压操作机构等。
其中应用最为广泛的是电磁操作机构和液压操作机构。
断路器操作机构箱内电气控制回路包括：合闸和分闸操作回路，电气防跳回路，操作机构压力低闭锁回路，灭弧介质压力低闭锁回路，电机控制回路，加热回路，重合闸闭锁回路。
1.2断路器操作机构压力低的闭锁方式液压操作机构以高压油推动活塞实现合闸与分闸，其压力闭锁由高到低一般设有“重合闸闭锁”、“合闸闭锁”、“分闸闭锁”3级。
气动操作机构的分闸操作靠压缩空气来完成，而合闸操作则靠在分闸操作时储能的合闸弹簧来完成，其压力闭锁一般设有“重合闸闭锁”和“操作闭锁”2级。
弹簧操作机构设有“弹簧未储能”1级闭锁。
2.操作箱的组成2.1 操作箱内继电器组成2.1.1 监视断路器合闸回路的合闸位置继电器及监视断路器跳闸位置继电器。
2.1.2 防止断路器跳跃继电器。
2.1.3 手动合闸继电器。
2.1.4 压力监察或闭锁继电器。
2.1.5 手动跳闸继电器及保护相跳闸继电器。
2.1.6 一次重合闸脉冲回路。
2.1.7 辅助中间继电器。
2.1.8 跳闸信号继电器及备用信号继电器。
2.2 操作箱除了完成跳、合闸操作功能外，其输出触点还应完成的功能2.2.1 用于发出断路器位置不一致或非全相运行状态信号2.2.2 用于发出控制回路断线信号。
2.2.3 用于发出气(液)压力降低不允许跳闸信号。
2.2.4 用于发出气(液)压力降低到不允许重合闸信号。
2.2.5 用于发出断路器位置的远动信号。
2.2.6 由断路器位置继电器控制高频闭锁停信。
2.2.7 由断路器位置继电器控制高频相差三跳停信。
2.2.8 用于发出事故音响信号。
2.2.9 手动合闸时加速相间距离保护。
2.2.10 手动合闸时加速零序电流方向保护。

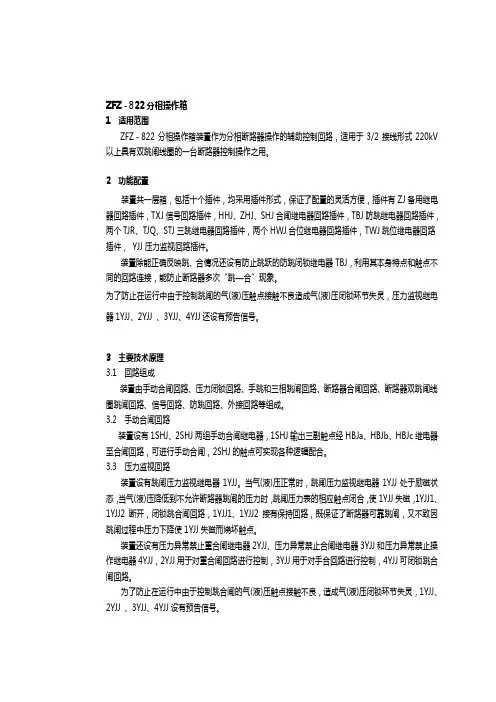

ZFZ－822分相操作箱1 适用范围ZFZ－822分相操作箱装置作为分相断路器操作的辅助控制回路，适用于3/2接线形式220kV以上具有双跳闸线圈的一台断路器控制操作之用。
2功能配置装置共一层箱，包括十个插件，均采用插件形式，保证了配置的灵活方便，插件有ZJ备用继电器回路插件，TXJ信号回路插件，HHJ、ZHJ、SHJ合闸继电器回路插件，TBJ防跳继电器回路插件，两个TJR、TJQ、STJ三跳继电器回路插件，两个HWJ合位继电器回路插件，TWJ跳位继电器回路插件，YJJ压力监视回路插件。
装置除能正确反映跳、合情况还设有防止跳跃的防跳闭锁继电器TBJ，利用其本身特点和触点不同的回路连接，能防止断路器多次“跳—合”现象。
为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ、2YJJ 、3YJJ、4YJJ还设有预告信号。
3主要技术原理3.1 回路组成装置由手动合闸回路、压力闭锁回路、手跳和三相跳闸回路、断路器合闸回路、断路器双跳闸线圈跳闸回路、信号回路、防跳回路、外接回路等组成。
3.2 手动合闸回路装置设有1SHJ、2SHJ两组手动合闸继电器，1SHJ输出三副触点经HBJa、HBJb、HBJc继电器至合闸回路，可进行手动合闸，2SHJ的触点可实现各种逻辑配合。
3.3 压力监视回路装置设有跳闸压力监视继电器1YJJ。
当气(液)压正常时，跳闸压力监视继电器1YJJ处于励磁状态，当气(液)压降低到不允许断路器跳闸的压力时，跳闸压力表的相应触点闭合，使1YJJ失磁，1YJJ1、1YJJ2断开，闭锁跳合闸回路，1YJJ1、1YJJ2 接有保持回路，既保证了断路器可靠跳闸，又不致因跳闸过程中压力下降使1YJJ失磁而烧坏触点。
装置还设有压力异常禁止重合闸继电器2YJJ、压力异常禁止合闸继电器3YJJ和压力异常禁止操作继电器4YJJ，2YJJ用于对重合闸回路进行控制，3YJJ用于对手合回路进行控制，4YJJ可闭锁跳合闸回路。
220 kV高压断路器分相操作箱与三相联动操作机构的配合分
析
严苗;周龚娇
【期刊名称】《水电与新能源》
【年(卷),期】2024(38)5
【摘要】操作箱是断路器控制回路的重要组成部分,为满足220 kV高压断路器安全可靠运行要求,分相操作箱回路变更有两种方式:其一是只取其中一相操作回路,取消另外两相;其二是将三相操作回路并联,再统一出口到操作机构。
当分相操作箱与三相联动操作机构配合使用时,方式二容易受分、合闸电流影响,涉及的回路较多,更易有意料之外的情况发生,故方案一的效果更好。
对于无需单相重合闸功能的断路器,建议优先采用三相联动的操作机构,以避免因老化磨损导致断路器三相不一致等故障发生。
【总页数】5页(P54-58)
【作者】严苗;周龚娇
【作者单位】湖北清江水电开发有限责任公司
【正文语种】中文
【中图分类】TM56
【相关文献】
1.220kV线路保护操作箱与断路器的配合
2.220 kV断路器操作箱与断路器二次回路的配合
3.220kV断路器操作箱与断路器二次回路的配合
4.220kV高压真空断路器操作机构的设计研究
5.宝丰变220kV母联断路器机构箱操作闭锁回路改造
因版权原因，仅展示原文概要，查看原文内容请购买。

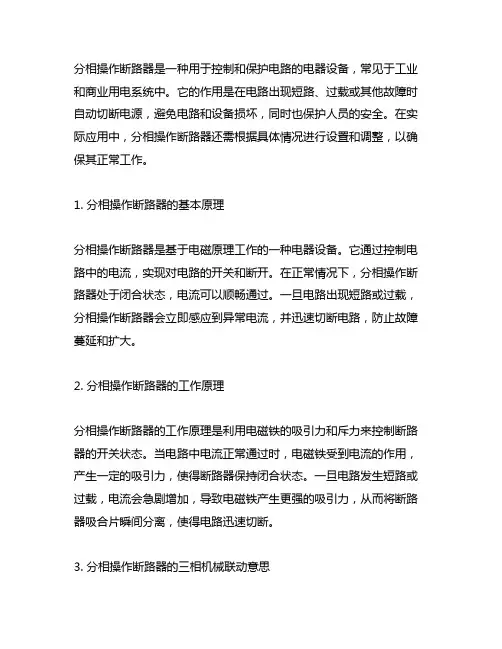

分相操作断路器是一种用于控制和保护电路的电器设备，常见于工业和商业用电系统中。
它的作用是在电路出现短路、过载或其他故障时自动切断电源，避免电路和设备损坏，同时也保护人员的安全。
在实际应用中，分相操作断路器还需根据具体情况进行设置和调整，以确保其正常工作。
1. 分相操作断路器的基本原理分相操作断路器是基于电磁原理工作的一种电器设备。
它通过控制电路中的电流，实现对电路的开关和断开。
在正常情况下，分相操作断路器处于闭合状态，电流可以顺畅通过。
一旦电路出现短路或过载，分相操作断路器会立即感应到异常电流，并迅速切断电路，防止故障蔓延和扩大。
2. 分相操作断路器的工作原理分相操作断路器的工作原理是利用电磁铁的吸引力和斥力来控制断路器的开关状态。
当电路中电流正常通过时，电磁铁受到电流的作用，产生一定的吸引力，使得断路器保持闭合状态。
一旦电路发生短路或过载，电流会急剧增加，导致电磁铁产生更强的吸引力，从而将断路器吸合片瞬间分离，使得电路迅速切断。
3. 分相操作断路器的三相机械联动意思在某些特定的电气系统中，需要使用三相操作断路器来保护三相电路。
而三相操作断路器的三相机械联动意思则是指，当任意一相的短路或过载发生时，三相断路器能够同时切断所有三相电路，以实现全面保护。
三相机械联动是通过机械传动装置和电气连接实现的。
当其中一相的断路器感应到异常电流时，会立即触发机械传动装置，使得其他两相的断路器也同时切断电路。
这种方式能够保证在任意一相发生故障时，系统能够快速切断电源，有效防止事故的发生。
分相操作断路器是电气系统中不可或缺的重要设备，它能够有效保护电路和设备，同时也能保障人员的安全。
而三相机械联动意思则进一步提升了系统的可靠性和安全性，确保在任何情况下都能够及时切断电源，防止事故的发生。
在实际应用中，我们需要根据具体情况选择合适的分相操作断路器并进行正确设置和调整，以确保其能够正常工作并发挥最大的作用。
针对分相操作断路器和三相机械联动意思的介绍，我们可以进一步对分相操作断路器的应用场景、特点以及三相机械联动的具体实现方式进行深入探讨。

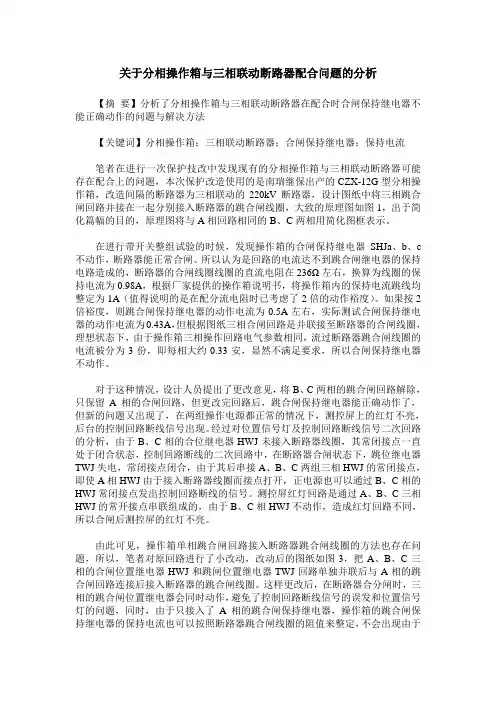

关于分相操作箱与三相联动断路器配合问题的分析【摘要】分析了分相操作箱与三相联动断路器在配合时合闸保持继电器不能正确动作的问题与解决方法【关键词】分相操作箱；三相联动断路器；合闸保持继电器；保持电流笔者在进行一次保护技改中发现现有的分相操作箱与三相联动断路器可能存在配合上的问题，本次保护改造使用的是南瑞继保出产的CZX-12G型分相操作箱，改造间隔的断路器为三相联动的220kV断路器，设计图纸中将三相跳合闸回路并接在一起分别接入断路器的跳合闸线圈，大致的原理图如图1，出于简化篇幅的目的，原理图将与A相回路相同的B、C两相用简化图框表示。
在进行带开关整组试验的时候，发现操作箱的合闸保持继电器SHJa、b、c 不动作，断路器能正常合闸。
所以认为是回路的电流达不到跳合闸继电器的保持电路造成的，断路器的合闸线圈线圈的直流电阻在236Ω左右，换算为线圈的保持电流为0.98A，根据厂家提供的操作箱说明书，将操作箱内的保持电流跳线均整定为1A（值得说明的是在配分流电阻时已考虑了2倍的动作裕度）。
如果按2倍裕度，则跳合闸保持继电器的动作电流为0.5A左右，实际测试合闸保持继电器的动作电流为0.43A，但根据图纸三相合闸回路是并联接至断路器的合闸线圈，理想状态下，由于操作箱三相操作回路电气参数相同，流过断路器跳合闸线圈的电流被分为3份，即每相大约0.33安，显然不满足要求，所以合闸保持继电器不动作。
对于这种情况，设计人员提出了更改意见，将B、C两相的跳合闸回路解除，只保留A相的合闸回路，但更改完回路后，跳合闸保持继电器能正确动作了，但新的问题又出现了，在两组操作电源都正常的情况下，测控屏上的红灯不亮，后台的控制回路断线信号出现。
经过对位置信号灯及控制回路断线信号二次回路的分析，由于B、C相的合位继电器HWJ未接入断路器线圈，其常闭接点一直处于闭合状态，控制回路断线的二次回路中，在断路器合闸状态下，跳位继电器TWJ失电，常闭接点闭合，由于其后串接A、B、C两组三相HWJ的常闭接点，即使A相HWJ由于接入断路器线圈而接点打开，正电源也可以通过B、C相的HWJ常闭接点发出控制回路断线的信号。
JFZ-12T 分相操作箱技 术 说 明 书JFZ-12T 分相操作箱 技术说明书出 版 号：V1.1文件代号：0SF.459.018出版日期：2005.05.18重 要 提 示1)本说明书仅适用于JFZ-12T 分相操作箱。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
目录1.概 述............................................................................................................- 1 -1.1.产品主要特点.................................................................................................- 1 -1.2.适用范围.........................................................................................................- 1 -1.3.产品外形尺寸和安装尺寸............................................................................- 2 -1.4.产品执行的标准.............................................................................................- 3 -2.技术条件............................................................................................................- 4 -2.1.额定参数.........................................................................................................- 4 -2.2.技术参数.........................................................................................................- 4 -2.3.环境条件.........................................................................................................- 4 -2.4.电气绝缘性能.................................................................................................- 4 -2.5.电磁兼容性能.................................................................................................- 5 -2.6.机械性能.........................................................................................................- 5 -2.7.安全性能.........................................................................................................- 5 -3.JFZ-12T 分相操作箱........................................................................................- 6 -3.1.电源监视回路.................................................................................................- 6 -3.2.压力监视回路.................................................................................................- 6 -3.3.断路器跳合闸位置监视回路........................................................................- 7 -3.4.跳、合闸回路.................................................................................................- 7 -3.5.合后状态及状态不对应继电器....................................................................- 9 -3.6.信号回路.........................................................................................................- 9 -3.7.备用中间继电器...........................................................................................- 10 -3.8.电压切换继电器...........................................................................................- 10 -3.9.总原理图、端子图、插件布置图...............................................................- 11 -4.使用注意事项..................................................................................................- 32 -1.概 述1.1.产品主要特点四方系列操作箱是与北京四方继保自动化股份有限公司保护与控制装置的配套产品，同时兼容国内外其它保护控制产品的配合使用，按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
国电南自GB/T 14285-2006FCX-22U分相操作箱说明书南京自化股有限公司国电动份GUODIAN NANJING AUTOMATION CO.，LTD版本声明本说明书适用于FCX-22U分相操作箱V1.1版本1．软件本装置无软件2．硬件本装置由直流电源切换及压力监视模块、跳合闸保持及防跳模块、合闸位置继电器模块、跳闸位置继电器模块、手跳手合及TJQ、TJR、TJF模块、交流电压切换模块、备用继电器模块等组成。
产品说明书版本修改记录表10987654321 V1.1 增加模件及配置序号说明书版本号修改摘要软件版本号修改日期* 技术支持电话：（025）51183127传真：（025）51183144* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年12月第1版第1次印刷国电南自技术部监制目录1 概述 (1)1.1 适用范围 (1)1.2 功能配置及型号 (1)1.3 性能特点 (1)2 技术性能及指标 (2)2.1 额定电气参数 (2)2.2 主要技术指标 (2)2.3 环境条件 (2)2.4 绝缘性能 (2)2.4.1绝缘电阻 (2)2.4.2介质强度 (2)2.4.3冲击电压 (2)2.5 耐湿热性能 (2)2.6 电磁兼容性能 (2)2.7 机械性能 (3)3 功能及原理 (4)3.1 FCX-22U.001号插件 (4)3.2 FCX-22U.002号插件 (5)3.3 FCX-22U.003号插件 (5)3.4 FCX-22U.004号插件 (6)3.5 FCX-22U.005号插件 (7)3.6 FCX-22U.006号插件 (7)3.7 FCX-22U.007号插件、FCX-22U.008号插件 (7)3.8 FCX-22U.009号插件 (8)3.9 FCX-22U.011号插件 (8)3.10 FCX-22U.013号插件 (9)3.11 FCX-22U.014号插件 (9)3.12 FCX-22U.015号插件 (10)3.13 FCX-22U.017号插件、FCX-22U.018号插件 (10)3.14 FCX-22U.023号插件 (10)3.15 FCX-22U.033号插件 (10)3.16 FCX-22U.043号插件 (10)3.17 FCX-22U.053号插件 (10)4 订货须知及其他 (11)5附图 (12)·概述·1概述1.1适用范围本装置主要应用于110KV及以上电压等级的操作回路。
（5）、FCX-22U操作箱产品简介
产品概述
本装置主要应用于220kV及以上电压等级的操作回路。
对断路器进行操作，监视其运行状态，同时可进行电压互感器输出交流电压的切换，完成保护装置与断路器的联系和配合。
主要特点
★高可靠、稳定性
选用新型中间继电器、高性能的电阻和高可靠性的电连接器，大大提高了本操作箱的运行可靠性和稳定性。
★规范的设计
设计原则和回路配置符合“四统一”要求和原国家电力公司“反事故措施”规定。
主要功能配置
主要技术数据
★信号回路接点载流容量： DC220V 60W
★跳合闸回路接点载流容量： DC220V 5A
★交流电压回路接点载流容量： DC220V 5A
★断路器跳闸电流： 0.25A；0.5A；1A；2A；4A；自适应★断路器合闸电流： 0.25A；0.5A；1A；2A；4A；自适应
订货要求
直流额定电压
断路器跳合闸电流。
FCX-12J型分相操作箱技术说明书配置：1、直流电源本装置4n1(+KM)，4n58(-KM)和4n2(+KM)，4n59(－KM)为两组独立的直流电源输入端子，分别接入两组跳闸线圈的工作电源。
继电器1JJ，2JJ实现两组直流电源的监视，输出信号接点，并保证压力监视回路的电源由两组跳闸电源之一提供。
4n3(+KM)，4n60(-KM)为引出端子，供接入操作机构压力接点时使用。
手跳继电器，手合继电器，重合闸重动继电器，合闸回路及重合闸信号回路均接于第一组跳闸线圈的工作电源。
2、压力监视回路：本操作箱可引入断路器操作机构压力降低禁止跳闸，压力降低禁止重合闸，压力降低禁止合闸，压力异常禁止操作接点。
对于三个压力降低回路，当外接接点闭合时，本机箱内相应的压力监视继电器绕组被短接，其动合接点打开，去闭锁手动合闸，或分别断开两组跳闸线圈各分相跳闸回路负电源，去闭锁跳闸；其动断接点闭合，去闭锁重合闸。
并给出压力降低禁止合闸，禁止重合，禁止跳闸信号接点。
对于压力异常回路，当外接接点闭合时，压力异常继电器4YJJ绕组励磁，其三对动合接点分别接于压力降低禁分、禁合、禁重合回路，通过这三个回路实现禁止操作。
由4YJJ给出信号接点及两对备用接点，可供油泵回路选用。
3、断路器跳合闸位置监视回路：本装置设有分相断路器跳闸位置监视回路TWJa、TWJb、TWJc；对应于两组跳闸线圈的跳闸回路各设一组合闸位置监视回路1HWJa、1HWJb、1HWJc、和2HWJa、2HWJb、2HWJc。
由跳位继电器合位继电器接点或接点组合，给出与重合闸配合的断路器位置判别及不对应启动接点；与两套高频保护配合的断路器位置停信接点；断路器位置不一致或非全相运行接点；起动事故音响接点；起动断路器三相位置不一致保护接点；控制回路断线信号接点；与PT切换回路配合的接点；并给出跳位合位中央信号接点及遥信接点。
4、合闸回路：1）、设有A、B、C相分相合闸回路。
分相操作箱的小知识1、KKJ（合后继电器）1.1 KKJ的由来几乎所有类型的操作回路都会有KKJ继电器。
它是从电力系统KK操作把手的合后位置接点延伸出来的，所以叫KKJ。
传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。
该把手有“预分-分-分后、预合-合-合后”6个状态。
其中“分、合”是瞬动的两个位置，其余4个位置都是可固定住的。
当用户合闸操作时，先把把手从“分后”打到“预合”，这时一副预合接点会接通闪光小母线，提醒用户注意确认开关是否正确。
从“预合”打到头即“合”。
开关合上后，在复位弹簧作用下，KK把手返回自动进入“合后”位置并固定在这个位置。
分闸操作同此过程类似，只是分闸后，KK把手进入“分后” 位置。
KK把手的纵轴上可以加装一节节的接点。
当KK把手处于“合后” 位置时，其“合后位置”接点闭合。
KK把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。
“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置” 接点闭合代表开关是人为分开的。
“合后位置”接点在传统二次控制回路里主要有两个作用：一是启动事故总音响和光字牌告警；二是启动保护重合闸。
这两个作用都是通过位置不对应来实现的。
所谓位置不对应，就是KK把手位置和开关实际位置对应不起来，开关的TWJ（跳闸位置）接点同“合后位置”接点串联就构成了不对应回路。
开关人为合上后，“合后位置”接点会一直闭合。
保护跳闸或开关偷跳，KK把手位置不会有任何变化，自然“合后位置”接点也不会变化，当开关跳开TWJ接点闭合，位置不对应回路导通，启动重合闸和接通事故总音响和光字牌回路。
事故发生后，需要值班员去复归对位，即把KK把手扳到“分后位置”。
不对应回路断开，事故音响停止，掉牌复归。
因为传统二次回路主要是考虑就地操作。
当90年代初电力系统进行“无人值守”改造时，碰到的一个很棘手的问题就是遥控如何和上述传统二次回路配合。
分相操作箱的小知识
1、KKJ（合后继电器）
1.1 KKJ的由来
几乎所有类型的操作回路都会有KKJ继电器。
它是从电力系统KK操作把手的合后位置接点延伸出来的，所以叫KKJ。
传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。
该把手有“预分-分-分后、预合-合-合后”6个状态。
其中“分、合”是瞬动的两个位置，其余4个位置都是可固定住的。
当用户合闸操作时，先把把手从“分后”打到“预合”，这时一副预合接点会接通闪光小母线，提醒用户注意确认开关是否正确。
从“预合”打到头即“合”。
开关合上后，在复位弹簧作用下，KK把手返回自动进入“合后”位置并固定在这个位置。
分闸操作同此过程类似，只是分闸后，KK把手进入“分后” 位置。
KK把手的纵轴上可以加装一节节的接点。
当KK把手处于“合后” 位置时，其“合后位置”
接点闭合。
KK把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。
“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置” 接点闭合代表开关是人为分开的。
“合后位置”接点在传统二次控制回路里主要有两个作用：一是启动事故总音响和光字牌告警；二是启动保护重合闸。
这两个作用都是通过位置不对应来实现的。
所谓位置不对应，就是KK把手位置和开关实际位置对应不起来，开关的TWJ（跳闸位置）接点同“合后位置”接点串联就构成了不对应回路。
开关人为合上后，“合后位置”接点会一直闭合。
保护跳闸或开关偷跳，KK把手位置不会有任何变化，自然“合后位置”接点也不会变化，当开关跳开TWJ接点闭合，位置不对应回路导通，启动重合闸和接通事故总音响和光字牌回路。
事故发生后，需要值班员去复归对位，即把KK把手扳到“分后位置”。
不
对应回路断开，事故音响停止，掉牌复归。
因为传统二次回路主要是考虑就地操作。
当90年代初电力系统进行“无人值守”改造时，碰到的一个很棘手的问题就是遥控如何和上述传统二次回路配合。
因为当时设备自动化水平的限制，“无人值守”实现的途径是通过在传统二次回路基础上，增加具备“四遥”（遥控/遥调/遥测/遥信）功能的集中式RTU来实现，也即我们常说的老站改造（单纯保护配集中式RTU）模式。
遥控是通过RTU遥控输出接点并在手动接点上实现，当开关遥控分闸时，因为KK把手依旧不能自动变位，会因为位置不对应启动重合闸和事故音响。
无人值守站不可能靠人去手动对位，同时也不可能在KK把手上加装电机，遥控时同时驱动电机让KK把手变位，成本太高也不可靠。
对此问题，当时普遍采取的解决办法是遥控输出2付接点，一付跳开关，一付给重合闸放电（当时的重合闸功能是通过在一定条件下，对储能电容储能。
重合闸动作时由该电容对合闸线圈放电实现。
RCS96XX系列线路保护的重合闸充电过程就是模拟的对电容充电的过程）。
对于误发事故总信号，没有什么太好的办法解决，考虑到改造的目的是实现无人值守，所以一般是采取直接取消不对应启动事总回路的办法。
目前阶段，变电站综合自动化的实现方式发生了很大的变化。
传统的灯光音响、信号回路已
全部取消，开关的控制操作回路和重合闸功能都已集中在高集成度的保护测控单元内部。
但上述几方面的问题依然存在，只是各厂家采取的解决方式不同。
有些厂家的设备对此问题采取了回避，直接采用保护动作来启动重合闸和事总信号。
也就是说没法实现不对应启动原理，如果开关偷跳则不能启动重合闸和发出事总信号。
这种方法并不可取，虽然厂家宣称开关偷
跳概率极小，但毕竟存在这种可能。
操作回路里通过增加KKJ继电器，巧妙的解决了不对应启动的问题。
KKJ继电器实际上就是一个双圈磁保持的双位置继电器。
该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发”动作电压后，接点闭合。
此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回。
当然这时如果线圈失电，接点也会维持原打开状态。
手动/遥控合闸时同时启动KKJ的动作线圈，手动/遥控分闸时同时启动KKJ的复归线圈，而保护跳闸则不启动复归线圈（以96XX系列操作回路为例，保护跳闸和手动/遥控跳闸回路之间加有的二极管就是为实现此目的）。
这样KKJ继电器（其常开接点的含义即我们传统的合后位置）就完全模拟了传统KK把手的功能，这样既延续了电力系统的传统习惯，同时也
满足了变电站综合自动化技术的需要。
1.2 KKJ的含义和应用
在传统二次控制回路里，KK合后(/分后位置)接点主要用在下列几方面：
a、开关位置不对应启动重合闸。
b、手跳闭锁重合闸。
保护跳闸分后接点不会闭合，只有手动跳闸后，分后接点才会闭合，
给重合闸电容放电，从而实现对重合闸的闭锁。
c、手跳闭锁备自投。
原理同手跳闭锁重合闸一样。
d、开关位置不对应产生事故总信号。
操作回路中的KKJ继电器同传统KK把手所起作用一致，也主要应用在上述方面。
我们只采用了其常开接点的含义（即合后位置）：KKJ=1代表开关为人为（手动或遥控）合上；KKJ=0
代表开关为人为（手动或遥控）分开。
2、HBJ（合闸保持继电器）和TBJ（跳闸保持继电器）
3、单装置的事故总信号及全站事故总
4、TWJ/HWJ位置继电器和控制回路断线
5、防跳回路及同开关防跳的配合
2、HBJ（合闸保持继电器）和TBJ（跳闸保持继电器）
2.1 跳合闸保持回路的作用
传统电磁式保护的操作回路是同保护继电器互相独立的。
操作回路主要起三个作用：a) 增加接点容量。
由保护元件的接点直接通断开关的跳合闸回路，容易导致保护出口接点烧毁，
所以由操作回路的大容量中间继电器来重动。
b) 增加接点数量，如开关本体所能提供的TWJ 和HWJ等接点数量有限，通过操作回路，增加接点从而实现如跳合位指示和控制回路监视及不对应启动重合闸等逻辑功能。
c) 防止开关跳跃（简称防跳）功能。
随着变电站综合自动化技术的发展，低压保护测控一体化、分层分布结构、分散式安装等已成为业界公认的发展趋势，操作回路必然要集成到保护装置内部。
而操作回路主要由继电器等分立元件组成，它往往体积较大，这同保护装置体积要小型化的要求产生了矛盾。
各厂家对此采取的处理方式，往往是采用小型继电器（工作电源一般为DC24V），并对传统操作回路做适量的简化。
一些厂家直接取消了保持回路,采用出口继电器加适量延时的方式。
这种方式国外的保护常用，如ABB、西门子等。
微机保护测控装置采用小型密封继电器后，虽然各厂家的说明书上一般都标有接点容量为DC220V，5A等，目前最常用的开关操作机构是弹簧操作机构，而弹操机构的分合电流一般较小，10KV开关0.5A~1A左右，110KV开关2~4A左右，这样单从跳合闸参数来看，似乎没有问题，但实际上这是接点的导通容量，而我们重点要考虑的是接点的分断能力。
因为跳合闸回路接有跳合闸线圈，属于感性负载，接点在断开时，会承受线圈产生的很高的反向浪涌电压，往往会造成接点拉弧，导致接点烧毁。
而采用保持回路后，保护出口接点在导通跳合闸回路的同时启动保持回路，由保持回路来保证即使保护接点断开，而跳合闸回路仍旧导通，切断跳合闸线圈回路由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成。
从而既保证了开关的可靠分合，也避免了保护接点直接拉弧。
所以在电力部的继电保护反措要求中明确规定应有保持回路。
采用取消保持继电器，通过增加继电器接点动作时间，靠时间躲过接点拉弧的方式。
看似巧妙，实际上并不可取。
首先这种方式就违背了反措的要求，采用保持回路，并不仅仅是为了防止接点损坏，最主要的是保证开关可靠分合。
通过软件设置接点闭合时间，仅仅是避免了接点烧毁，可靠性并没有提高，而且接点闭合时间的多少，也是很重要的参数，如果设置不当，也会出问题。
另外即使时间设置合适，如果开关本身辅助触点不能及时分开，到达预定延时后，还是由保护接点分断跳合闸回路，还是会导致接点烧毁。
