JFZ-11SN 三相操作箱调试方法V1.0JFZ-11SN 三相操作箱调试方法编制：校核：标准化审查：审定：版本号：V1.0文件代号：0SF.669.073出版日期：2006.12.111．外观检查装置外观无破损，划伤，机箱及面板表面处理、喷涂均匀，字符清晰，紧固件无缺损，安装牢固2．绝缘耐压试验2．1绝缘电阻检查装置端子与机壳应电气连通正常试验大气条件下，按下表用500V摇表测量装置各部分之间的绝缘电阻，绝缘电阻应≥100MΩ。
输入回路：输出回路：2．2工频耐压试验正常试验大气条件下，按下表作装置各部分之间的耐压试验，要求试验时漏电流小于10mA。
输入回路：输出回路：3．回路检查：回路检查在额定电压下调试完后，还须做起动值检测(出口继电器起动值要求在55%~70%的额定电压下，其他中间继电器起动值要求在40%~70%的额定电压下)。
3．1 电源检查上电后，如果面板上合闸灯、跳闸灯亮，按复位按钮复归。
3．2 跳合闸回路检查将1X4与1X10短接，1X6与1X19短接，分别接入模拟开关的合A、跳A，模拟开关的公共端接到负电源1X5。
A.压力监视回路：去掉3X3、3X4、3X5与1X2的连接B.保护合闸：去掉1X16，按复归按钮面板合闸红灯灭。
C.保护跳闸:去掉1X20，按复归按钮面板跳闸红灯灭。
D.防跳：2X3接正电（+220V或+110V），同时点跳闸1X20时，模拟断路器无跳跃现象。
结果（）E.控制回路断线：F.手合及合后G.手跳复位:3．3 备用继电器:。

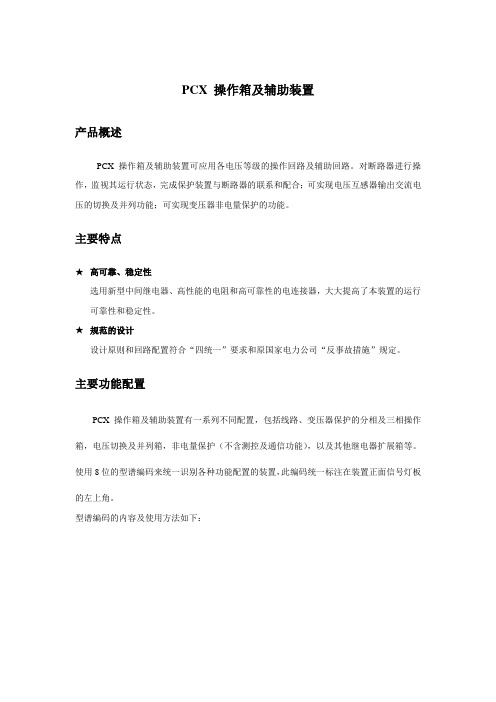

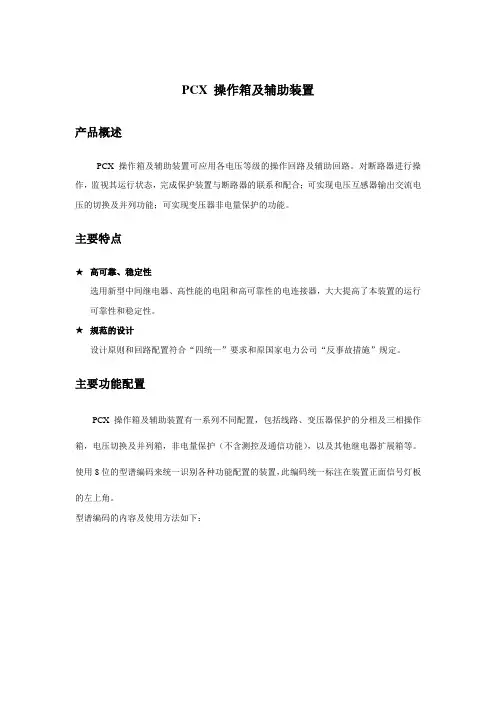

PCX 操作箱及辅助装置
产品概述
PCX 操作箱及辅助装置可应用各电压等级的操作回路及辅助回路。
对断路器进行操作，监视其运行状态，完成保护装置与断路器的联系和配合；可实现电压互感器输出交流电压的切换及并列功能；可实现变压器非电量保护的功能。
主要特点
★高可靠、稳定性
选用新型中间继电器、高性能的电阻和高可靠性的电连接器，大大提高了本装置的运行可靠性和稳定性。
★规范的设计
设计原则和回路配置符合“四统一”要求和原国家电力公司“反事故措施”规定。
主要功能配置
PCX 操作箱及辅助装置有一系列不同配置，包括线路、变压器保护的分相及三相操作箱，电压切换及并列箱，非电量保护（不含测控及通信功能），以及其他继电器扩展箱等。
使用8位的型谱编码来统一识别各种功能配置的装置，此编码统一标注在装置正面信号灯板的左上角。
型谱编码的内容及使用方法如下：
推荐的功能配置：
主要技术数据
★信号回路接点载流容量： DC220V 60W
★跳合闸回路接点载流容量： DC220V 5A
★交流电压回路接点载流容量： DC220V 5A
★断路器跳闸电流： 0.25A；0.5A；1A；2A；4A；自适应★断路器合闸电流： 0.25A；0.5A；1A；2A；4A；自适应
订货要求
★直流额定电压
★断路器跳合闸电流。
第二章操作箱第一节概述1.断路器操作机构1.1断路器操作机构及控制回路操作机构是断路器本身附带的跳合闸传动装置，目前常用的机构有电磁操作机构、液压操作机构、弹簧操作机构、电动操作机构、气压操作机构等。
其中应用最为广泛的是电磁操作机构和液压操作机构。
断路器操作机构箱内电气控制回路包括：合闸和分闸操作回路，电气防跳回路，操作机构压力低闭锁回路，灭弧介质压力低闭锁回路，电机控制回路，加热回路，重合闸闭锁回路。
1.2断路器操作机构压力低的闭锁方式液压操作机构以高压油推动活塞实现合闸与分闸，其压力闭锁由高到低一般设有“重合闸闭锁”、“合闸闭锁”、“分闸闭锁”3级。
气动操作机构的分闸操作靠压缩空气来完成，而合闸操作则靠在分闸操作时储能的合闸弹簧来完成，其压力闭锁一般设有“重合闸闭锁”和“操作闭锁”2级。
弹簧操作机构设有“弹簧未储能”1级闭锁。
2.操作箱的组成2.1 操作箱内继电器组成2.1.1 监视断路器合闸回路的合闸位置继电器及监视断路器跳闸位置继电器。
2.1.2 防止断路器跳跃继电器。
2.1.3 手动合闸继电器。
2.1.4 压力监察或闭锁继电器。
2.1.5 手动跳闸继电器及保护相跳闸继电器。
2.1.6 一次重合闸脉冲回路。
2.1.7 辅助中间继电器。
2.1.8 跳闸信号继电器及备用信号继电器。
2.2 操作箱除了完成跳、合闸操作功能外，其输出触点还应完成的功能2.2.1 用于发出断路器位置不一致或非全相运行状态信号2.2.2 用于发出控制回路断线信号。
2.2.3 用于发出气(液)压力降低不允许跳闸信号。
2.2.4 用于发出气(液)压力降低到不允许重合闸信号。
2.2.5 用于发出断路器位置的远动信号。
2.2.6 由断路器位置继电器控制高频闭锁停信。
2.2.7 由断路器位置继电器控制高频相差三跳停信。
2.2.8 用于发出事故音响信号。
2.2.9 手动合闸时加速相间距离保护。
2.2.10 手动合闸时加速零序电流方向保护。
PCS-222B智能操作箱技术和使用说明书南京南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2功能配置 (1)1.3装置特点 (1)2技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)3软件工作原理 (5)3.1跳闸逻辑 (5)3.2合闸逻辑 (6)3.3跳合闸回路完好性监视 (7)3.4压力监视及闭锁 (9)3.5闭锁重合闸 (9)3.6其它合成信号 (10)4硬件构成 (12)4.1装置硬件结构 (12)4.2面板布置图 (12)4.3背板布置图 (13)4.4输入输出定义 (13)4.5各插件简要说明 (14)4.6机械结构与安装 (20)5使用说明 (21)5.1指示灯说明 (21)5.1报警信息 (21)5.3安装注意事项 (21)NARI-RELAYS PCS-222B智能操作箱1概述1.1应用范围PCS-222B为由微机实现的智能操作箱，可与220kV及以上电压等级分相或三相操作的双跳圈断路器配合使用，保护装置和其它有关设备均可通过智能操作箱进行分合操作。
PCS-222B是新一代全面支持数字化变电站的智能终端设备，适用于双重化配置的场合。
装置具有一组分相跳闸回路和一组分相合闸回路，以及4把闸刀、3把地刀的分合出口，支持基于IEC61850的GOOSE通信协议，具有两个独立的光纤GOOSE口，可分别接入两个保护GOOSE网。
1.2功能配置220kV及以上系统智能操作箱按断路器双重化独立配置，即配置两套独立的智能操作箱，分别为第一套智能操作箱和第二套智能操作箱。
这两套装置应安装在同一柜上，应分别使用独立的控制电缆。
PCS-222B智能操作箱具有下述功能：1)断路器操作功能一套分相的断路器跳闸回路，一套分相的断路器合闸回路支持保护的分相跳闸、三跳、重合闸等GOOSE命令支持测控的遥控分、合等GOOSE命令具有电流保持功能具有压力监视及闭锁功能具有跳合闸回路监视功能各种位置和状态信号的合成功能2）开入开出功能配置有80路开入，39路开出，还可以根据需要灵活增加3）可以完成开关、刀闸、地刀的控制和信号采集4）支持联锁命令输出1.3装置特点1)PCS-222B是新一代全面支持数字化变电站的智能终端。
第二章操作箱第一节概述1.断路器操作机构1.1断路器操作机构及控制回路操作机构是断路器本身附带的跳合闸传动装置，目前常用的机构有电磁操作机构、液压操作机构、弹簧操作机构、电动操作机构、气压操作机构等。
其中应用最为广泛的是电磁操作机构和液压操作机构。
断路器操作机构箱内电气控制回路包括：合闸和分闸操作回路，电气防跳回路，操作机构压力低闭锁回路，灭弧介质压力低闭锁回路，电机控制回路，加热回路，重合闸闭锁回路。
1.2断路器操作机构压力低的闭锁方式液压操作机构以高压油推动活塞实现合闸与分闸，其压力闭锁由高到低一般设有“重合闸闭锁”、“合闸闭锁”、“分闸闭锁”3级。
气动操作机构的分闸操作靠压缩空气来完成，而合闸操作则靠在分闸操作时储能的合闸弹簧来完成，其压力闭锁一般设有“重合闸闭锁”和“操作闭锁”2级。
弹簧操作机构设有“弹簧未储能”1级闭锁。
2.操作箱的组成2.1 操作箱内继电器组成2.1.1 监视断路器合闸回路的合闸位置继电器及监视断路器跳闸位置继电器。
2.1.2 防止断路器跳跃继电器。
2.1.3 手动合闸继电器。
2.1.4 压力监察或闭锁继电器。
2.1.5 手动跳闸继电器及保护相跳闸继电器。
2.1.6 一次重合闸脉冲回路。
2.1.7 辅助中间继电器。
2.1.8 跳闸信号继电器及备用信号继电器。
2.2 操作箱除了完成跳、合闸操作功能外，其输出触点还应完成的功能2.2.1 用于发出断路器位置不一致或非全相运行状态信号2.2.2 用于发出控制回路断线信号。
2.2.3 用于发出气(液)压力降低不允许跳闸信号。
2.2.4 用于发出气(液)压力降低到不允许重合闸信号。
2.2.5 用于发出断路器位置的远动信号。
2.2.6 由断路器位置继电器控制高频闭锁停信。
2.2.7 由断路器位置继电器控制高频相差三跳停信。
2.2.8 用于发出事故音响信号。
2.2.9 手动合闸时加速相间距离保护。
2.2.10 手动合闸时加速零序电流方向保护。

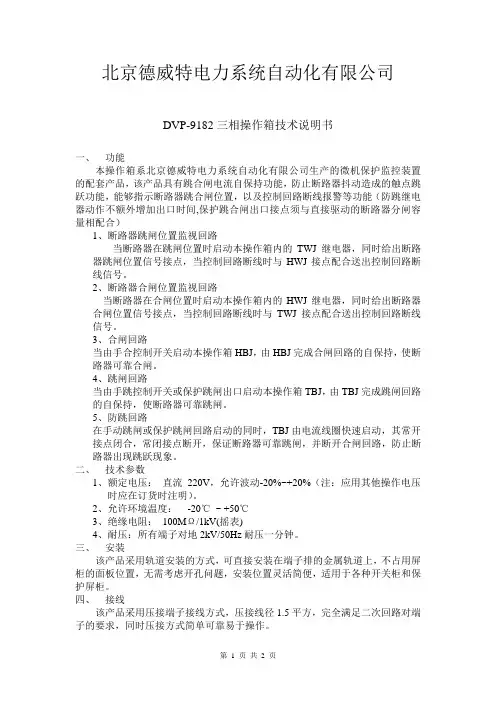

北京德威特电力系统自动化有限公司DVP-9182三相操作箱技术说明书一、功能本操作箱系北京德威特电力系统自动化有限公司生产的微机保护监控装置的配套产品，该产品具有跳合闸电流自保持功能，防止断路器抖动造成的触点跳跃功能，能够指示断路器跳合闸位置，以及控制回路断线报警等功能（防跳继电器动作不额外增加出口时间,保护跳合闸出口接点须与直接驱动的断路器分闸容量相配合）1、断路器跳闸位置监视回路当断路器在跳闸位置时启动本操作箱内的TWJ继电器，同时给出断路器跳闸位置信号接点，当控制回路断线时与HWJ接点配合送出控制回路断线信号。
2、断路器合闸位置监视回路当断路器在合闸位置时启动本操作箱内的HWJ继电器，同时给出断路器合闸位置信号接点，当控制回路断线时与TWJ接点配合送出控制回路断线信号。
3、合闸回路当由手合控制开关启动本操作箱HBJ，由HBJ完成合闸回路的自保持，使断路器可靠合闸。
4、跳闸回路当由手跳控制开关或保护跳闸出口启动本操作箱TBJ，由TBJ完成跳闸回路的自保持，使断路器可靠跳闸。
5、防跳回路在手动跳闸或保护跳闸回路启动的同时，TBJ由电流线圈快速启动，其常开接点闭合，常闭接点断开，保证断路器可靠跳闸，并断开合闸回路，防止断路器出现跳跃现象。
二、技术参数1、额定电压：直流220V，允许波动-20%~+20%（注：应用其他操作电压时应在订货时注明）。
2、允许环境温度：-20℃~ +50℃3、绝缘电阻：100MΩ/1kV(摇表)4、耐压：所有端子对地2kV/50Hz耐压一分钟。
三、安装该产品采用轨道安装的方式，可直接安装在端子排的金属轨道上，不占用屏柜的面板位置，无需考虑开孔问题，安装位置灵活简便，适用于各种开关柜和保护屏柜。
四、接线该产品采用压接端子接线方式，压接线径1.5平方，完全满足二次回路对端子的要求，同时压接方式简单可靠易于操作。
五、原理图公司地址：北京市天竺空港工业区B区安庆大街甲9号邮编：101318销售热线：(010)62627888 传真：62649998服务热线：(010)80482861 网址：。
110kV主变压器保护技术条件技术性能要求1 保护配置（一）主保护（1）纵联差动保护：装置应满足包含主变高低压侧差动功能，包括差动速断、比率差动保护，保护变压器绕组及其引出线的相间短路故障，保护动作跳开变压器各侧断路器。
（2）设有CT二次回路断线检查告警信号或闭锁差动保护（不包括差流速断）的功能。
（3）主保护启动跳开高压侧、低压侧断路器。
（二）后备保护1、110kV侧后备保护（1）复合电压闭锁过流（方向）保护，保护为二段式。
第一段带方向，方向可整定，设两个时限。
第二段不带方向。
第一时限跳开高压侧断路器，第二时限跳开高压侧、低压侧断路器。
第二段不带方向，延时跳开高压侧、低压侧断路器。
（2）零序过流（方向）保护，保护为二段式。
第一段带方向，方向可整定，设两个时限，第一时限跳开高压侧断路器，第二时限跳开高压侧、低压侧断路器。
第二段不带方向，延时跳开高压侧、低压侧断路器。
（3）中性点间隙电流保护、零序电压保护。
延时跳开各侧断路器。
（4）过负荷保护。
带延时动作于信号，无人值守动作于信号与跳闸。
（5）变压器高压侧断路器失灵保护动作后跳变压器各侧断路器功能。
变压器高压侧断路器失灵保护动作接点开入后，应经灵敏的、不需整定的电流元件并带50ms延时后跳变压器各侧断路器。
2、35kV侧后备保护（1）复合电压闭锁过流保护：保护为二段式，第一段第一时限跳开分段断路器，第二时限跳开本侧断路器；第二段第一时限跳开分段断路器，第二时限跳开本侧断路器，第三时限跳开主变压器各侧断路器。
（2）限时速断过电流保护，设一段二时限，第一时限跳开本侧断路器，第二时限跳开变压器各侧断路器。
（3）过负荷保护：动作于发信号。
（三）非电量保护非电量保护：包括本体轻/重瓦斯保护、压力释放、油温升高/过高、绕组温度升高/过高、油位异常保护等，保护动作于跳闸和信号。
跳闸型非电量瞬时或延时跳闸，信号型非电量瞬间发信号。
跳闸型非电量保护出口继电器动作时间范围为10ms～35ms，当其动作电压低于额定电压55%时应可靠不动作。
辅助装置162表贴AUTOMATIONENGINEERING提供1组分相跳闸回路、分相合闸回路。
回路带电流自保持功能。
提供1组永跳、三跳重动回路；1组手跳、手合、重合重动回路。
提供1组分相合闸位置监视回路、1组分相跳闸位置监视回路。
辅助装置165产品主要特点按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
按集成操作箱、切换/并列箱功能于一体来考虑，以完成操作箱功能为主要功能，切换/并列箱功能部分为选配。
主要技术指标功率消耗常态不大于30W。
装置主要技术参数1)额定直流参数额定电源电压：DC220V\DC110V。
额定跳、合闸电流：1A～8A自适应。
2)技术参数出口继电器动作范围：55％～70％。
出口继电器动作时间：<10ms。
跳闸重动继电器动作功率：>5W(DC220V)。
跳闸继电器触点容量：长期通过8A，允许断开50W(τ=5ms)。
压力降低闭锁重合、合闸继电器延时返回时间：>250ms。
手合后加速继电器延时返回时间：>250ms。
安装开孔尺寸见[附图1]提供2组分相跳闸回路、1组分相合闸回路。
回路带电流自保持功能。
提供2组永跳、三跳重动回路；1组手跳、手合、重合重动回路。
提供2组分相合闸位置监视回路、1组分相跳闸位置监视回路。
辅助装置167产品主要特点按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
按集成操作箱、切换/并列箱功能于一体来考虑，以完成操作箱功能为主要功能，切换/并列箱功能部分为选配。
主要技术指标功率消耗常态不大于30W。
装置主要技术参数1)额定直流参数额定电源电压：DC220V\DC110V。
额定跳、合闸电流：1A～8A自适应。
2)技术参数出口继电器动作范围：55％～70％。
辅助装置162表贴AUTOMATIONENGINEERING提供1组分相跳闸回路、分相合闸回路。
回路带电流自保持功能。
提供1组永跳、三跳重动回路；1组手跳、手合、重合重动回路。
提供1组分相合闸位置监视回路、1组分相跳闸位置监视回路。
辅助装置165产品主要特点按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
按集成操作箱、切换/并列箱功能于一体来考虑，以完成操作箱功能为主要功能，切换/并列箱功能部分为选配。
主要技术指标功率消耗常态不大于30W。
装置主要技术参数1)额定直流参数额定电源电压：DC220V\DC110V。
额定跳、合闸电流：1A～8A自适应。
2)技术参数出口继电器动作范围：55％～70％。
出口继电器动作时间：<10ms。
跳闸重动继电器动作功率：>5W(DC220V)。
跳闸继电器触点容量：长期通过8A，允许断开50W(τ=5ms)。
压力降低闭锁重合、合闸继电器延时返回时间：>250ms。
手合后加速继电器延时返回时间：>250ms。
安装开孔尺寸见[附图1]提供2组分相跳闸回路、1组分相合闸回路。
回路带电流自保持功能。
提供2组永跳、三跳重动回路；1组手跳、手合、重合重动回路。
提供2组分相合闸位置监视回路、1组分相跳闸位置监视回路。
辅助装置167产品主要特点按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
按集成操作箱、切换/并列箱功能于一体来考虑，以完成操作箱功能为主要功能，切换/并列箱功能部分为选配。
主要技术指标功率消耗常态不大于30W。
装置主要技术参数1)额定直流参数额定电源电压：DC220V\DC110V。
额定跳、合闸电流：1A～8A自适应。
2)技术参数出口继电器动作范围：55％～70％。
保护操作箱三相同步操作箱是一种用来保护电气设备的设备，他们负责隔离和保护装置，以确保其正常运行并避免任何潜在的故障和危险。
三相同步操作箱是用来保护三相同步电机的，三相同步电动机是工业领域常见的电机类型，它们在许多应用中都很有用，包括发电机、传动设备和机械运动控制等。
要保护三相同步电动机，操作箱需要具备以下功能：1.短路保护：操作箱应该配备过流保护器和可靠的断路器，以便在电流超过安全范围时及时切断电源，以防止电流过大损坏电机。
2.过载保护：操作箱中应该安装过载继电器，它可以监测电机的电流负荷，当电流超过额定负荷时，它可以切断电源以避免过载损坏。
3.电压保护：操作箱应该配备电压继电器，它可以监测电机的电压，当电压超出安全范围时，它可以切断电源以防止电机过压损坏。
4.温度保护：操作箱中应该安装温度传感器，它可以监测电机的温度，当温度超过安全范围时，它可以切断电源以防止电机过热损坏。
5.相序保护：操作箱中应该安装相序继电器，它可以监测电机的相序是否正确，当相序错误时，它可以切断电源以防止电机损坏。
6.地接保护：操作箱中应该安装地接继电器，它可以监测电机是否存在漏电问题，当检测到漏电时，它可以切断电源以避免人身伤害。
7.短路地接保护：操作箱中应该安装短路地接继电器，它可以监测电机是否同时存在短路和漏电问题，当检测到这种情况时，它可以切断电源以避免电机损坏和人身伤害。
除了以上提到的保护功能，操作箱还应该具备以下特点：1.高可靠性：操作箱应该由高质量的组件和材料制成，以确保其长时间稳定运行，减少故障和维修次数。
2.远程监测：操作箱应该具备远程监测功能，可以通过网络连接实时监测电动机的运行状态和保护装置的工作情况，及时发现和解决问题。
3.可调节性：操作箱应该具备可调节的保护参数，以适应不同电动机的工作条件和负荷需求。
4.温度控制：操作箱应该具备温度控制功能，可以根据电动机的温度变化自动调节风扇和散热器的工作，以保持电动机的正常运行温度。
0XJ 463 230第 2 页共 24 页旧底图总号底图总号签字日期1概述1.1装置用途装置作为三相断路器操作的辅助控制回路，具有四组操作插件的ZSZ-811/A适用于110kV及以下具有单跳闸线圈的一至四台断路器控制操作之用;仅具有一组操作插件的ZSZ-811/B用于110kV及以下具有单跳闸线圈的母联断路器控制操作之用；具有三组操作插件的ZSZ-811/C适用于110kV及以下具有单跳闸线圈的一至三台断路器控制操作之用；具有四组操作插件的ZSZ-811/D适用于110kV及以下具有单跳闸线圈的一至四台断路器控制操作之用。
1.2装置综述装置共一层箱，均采用插件形式，保证了配置的灵活方便，各插件有三个电压切换插件及一至四组操作继电器插件，每组各含操作插件1和操作插件2，内含HHJ、SHJ合闸回路，TBJ防跳回路，STJ手跳回路，HWJ合位回路，TWJ 跳位回路， YJJ压力监视回路,信号回路,SF6异常闭锁及告警回路,弹簧储能监视回路,操作电源监视回路。
装置除能正确反映跳、合情况还设有防止跳跃的防跳闭锁继电器TBJ，利用其本身特点和触点不同的回路连接能防止断路器多次“跳—合”现象。
同时，可实现电压的自动切换，保证双母线（带旁路）接线系统上所连接的电气元件在运行时，其一次系统和二次系统相对应，以免保护及自动装置发生误动或拒动。
为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ、2YJJ、3YJJ还设有预告信号。
2技术参数2.1基本数据2.1.1额定数据a.直流电压：220V或110V；b.跳闸保持电流：0.25A、0.5A、1A；c.合闸保持电流：0.25A、0.5A、1A；注：1A及1A以上选用1A规格。
2.1.2装置功率消耗在额定直流电压下，直流电压回路功率消耗正常情况下不大于60W。
2.1.3触点性能装置的出口触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为50W，长期允许通过电流为5A。
