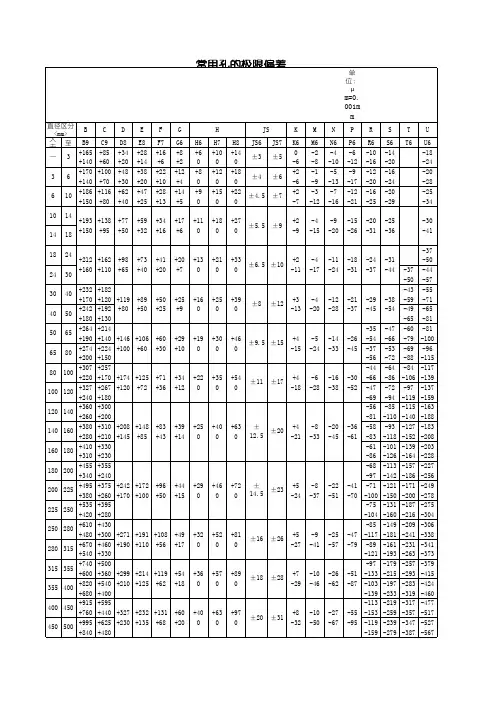

常用孔的极限偏差值(S)

极限偏差值查表法
若已知公称尺寸和配合代号，例如φ16H7/p6、φ18F8/h7，需要知道孔、轴的极限偏差时，可用查表法查取。

(1)φ16H7/p6是基孔制配合，其中H7是基准孔的公差带代号，p6是配合轴的公差带代号。

φ16H7——基准孔的极限偏差可由附表标准公差数值（摘自GB/T1800.2-2009）/表7-4中查得。

在表中由公称尺寸从大于14至18的行与公差带H7的列相交处查得 (单位为μm改按mm为单位即为)，这就是基准孔上、下极限偏差，所以φ16H7可写成φ16。

φ16p6——配合轴的极限偏差可由附表K中查得。

在表中由公称尺寸从大于14至18的行与公差带p6的列相交处查得（单位为μm改按mm为单位即为)，这就是配合轴上、下极限偏差，所以φ16H7可写成φ16。

(2)φ18F8/h7是基轴制配合，其中h7是基准轴的公差带代号，F8是配合孔的公差带代号。

φ18h7——基准轴的极限偏差可由附表K中查得。

在表中由公称尺寸从大于14至18的行与公差带h7的列相交处查得 (单位为μm改按mm为单位即为)，这就是基准轴上、下极限偏差，所以φ18h7可写成φ18。

φ18F8——配合孔的极限偏差可由附表L中查得。

在表中由公称尺寸从大于14至18的行与公差带F8的列相交处查得（单位为μm改按mm为单位即为)，这就是配合孔上、下极限偏差，所以φ18F8可写成φ18。

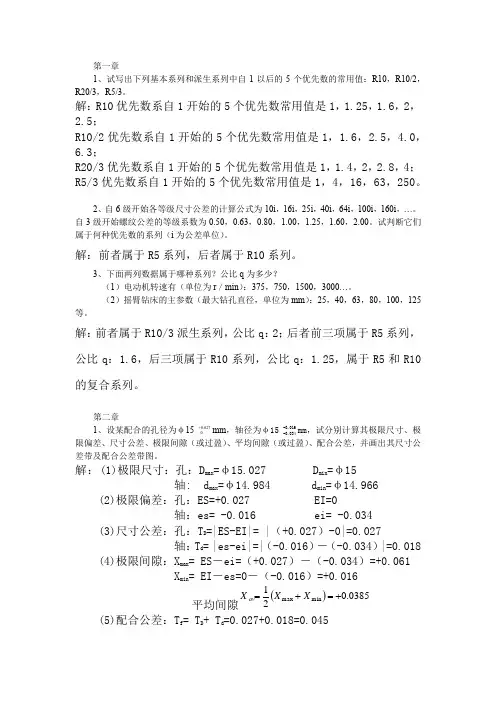

第一章1、试写出下列基本系列和派生系列中自1以后的5个优先数的常用值：R10，R10/2，R20/3，R5/3。

解：R10优先数系自1开始的5个优先数常用值是1，1.25，1.6，2，2.5；R10/2优先数系自1开始的5个优先数常用值是1，1.6，2.5，4.0，6.3；R20/3优先数系自1开始的5个优先数常用值是1，1.4，2，2.8，4； R5/3优先数系自1开始的5个优先数常用值是1，4，16，63，250。

2、自6级开始各等级尺寸公差的计算公式为10i ，16i ，25i ，40i ，64i ，100i ，160i ，…。

自3级开始螺纹公差的等级系数为0.50，0.63，0.80，1.00，1.25，1.60，2.00。

试判断它们属于何种优先数的系列（i 为公差单位）。

解：前者属于R5系列，后者属于R10系列。

3、下面两列数据属于哪种系列？公比q 为多少？（1）电动机转速有（单位为r ／min ）：375，750，1500，3000…。

（2）摇臂钻床的主参数（最大钻孔直径，单位为mm ）：25，40，63，80，100，125等。

解：前者属于R10/3派生系列，公比q ：2；后者前三项属于R5系列，公比q ：1.6，后三项属于R10系列，公比q ：1.25，属于R5和R10的复合系列。

第二章1、设某配合的孔径为φ15 +0.027 0mm ，轴径为φ15 -0.016-0.034mm ，试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙（或过盈）、平均间隙（或过盈）、配合公差，并画出其尺寸公差带及配合公差带图。

解：(1)极限尺寸：孔：D max =φ15.027 D min =φ15 轴: d max =φ14.984 d min =φ14.966(2)极限偏差：孔：ES=+0.027 EI=0轴：es= -0.016 ei= -0.034 (3)尺寸公差：孔：T D =|ES-EI|= |（+0.027）-0|=0.027 轴：T d = |es-ei|=|（-0.016）－（-0.034）|=0.018(4)极限间隙：X max = ES －ei=（+0.027）－（-0.034）=+0.061 X min = EI －es=0－（-0.016）=+0.016平均间隙(5)配合公差：T f = T D + T d =0.027+0.018=0.045()0385.021minmax+=+=XX X av(6)尺寸公差带和配合公差带图，如图所示。

任务提出 2．线性尺寸的一般公差标准
任务分析 相关知识 任务实施 任务评价
（1）适用范围：既适合于金属切削加工的尺 寸，也适用于一般冲压加工的尺寸，非金属 材料和其他工艺方法加工的尺寸也可参照采 用。国家标准规定线性尺寸的一般公差适用 于非配合尺寸。 （2）公差等级与数值：f（精密级）、m（中 等级）、c（粗糙级）和v（最粗级）。
任务提出 任务分析 相关知识 任务实施 任务评价
一般公差线性尺寸的极限偏差数值
任务提出 任务分析
一般公差倒圆半径与倒角高度尺寸的极限偏差数值
相关知识
任务实施 任务评价
任务提出 3．线性尺寸的一般公差的表示方法
任务分析 相关知识 任务实施 任务评价
在图样上、技术文件或技术标 准中用线性尺寸的一般公差标准号 和公差等级符号表示。例如，当一 般公差选用中等级时，可在零件图 样上（标题栏上方）表明：未注明 尺寸按GB/T 1804－m。
查一查
查孔、轴的基本偏差表确定下列各尺寸的标准公 差和基本偏差，并计算另一极限偏差。
（1）φ8e7 （2）φ50D8 （3）φ80R6
查 一 查
φ8e7
查得轴的 上偏差为 -0.080mm
查 轴的基本偏差数值表
查 一 查
φ8e7
查得轴的 公差为 0.015mm
查 标准公差数值表
任务提出 任务分析 相关知识 任务实施 任务评价
孔的基本直径为40mm，上偏差为+0.034mm 下偏差为+0.009mm ，公差为0.025mm
ф 65M8
ф 120h7
ф 60s7
五、一般公差——线性尺寸的未注公差
任务提出 1．线性尺寸的一般公差概念
任务分析 相关知识 任务实施 任务评价

内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的等级。

标准公差分为20级，即IT01，IT0，IT1，…，ITI8。

其尺寸精确程度从IT01到ITI8依次降低。

标准公差的具体数值可查表得到。

2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。

即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。

国家标准对孔和轴均规定了28个不同的基本偏差。

基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。

下图是孔和轴的28个基本偏差系列图。

从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。

孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。

JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。

基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。

7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。

零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。

建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。
