网滤和叠片的区别

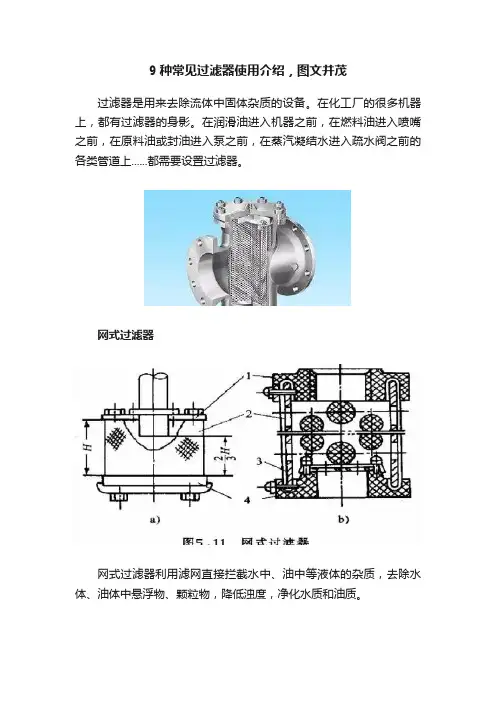

9种常见过滤器使用介绍，图文并茂过滤器是用来去除流体中固体杂质的设备。

在化工厂的很多机器上，都有过滤器的身影。

在润滑油进入机器之前，在燃料油进入喷嘴之前，在原料油或封油进入泵之前，在蒸汽凝结水进入疏水阀之前的各类管道上......都需要设置过滤器。

网式过滤器网式过滤器利用滤网直接拦截水中、油中等液体的杂质，去除水体、油体中悬浮物、颗粒物，降低浊度，净化水质和油质。

这种过滤器的过滤精度与丝网的网孔大小和层数有关。

一般通流量比较大、压力损失小、容易清洗，但过滤精度不高，可以用于泵的吸油口，属于粗过滤。

线隙式过滤器线隙式过滤器的滤芯，是一种用铜线或者铝线紧密缠绕在筒形骨架上的滤芯，油液经过金属线之间的孔隙，进入内部，再从上方的孔道流出，这种过滤器结构简单，通量大，特别适合于要求不间断地精细过滤油品的场合，多用于回油过滤。

但过滤器的结构较为复杂、制造精度要求较高，且滤芯材料强度低，不易清洗。

金属烧结过滤器该过滤器用金属粉沫（不锈钢、纯镍、纯铁）烧结成多孔材料作过滤元件，能够承受高压，过滤精度高，属于深度型过滤器。

缺点是颗粒容易脱落、堵塞，不易清洗。

目前主要用于导热油的过滤，可将导热油在热运过程中生成的少量的，但用一般网式过滤器过滤不掉的高聚物及焦炭（粒）过滤掉，以减少导热油在热传导过程中的热阻，提高传热效果。

该型过滤器可应用于多种牌号的变压器油的过滤以及气体和液体的过滤、净化、分离等过程。

纸质过滤器纸质过滤器又称纸芯式过滤器，以处理过的滤纸作为过滤材料。

为了增大过滤面积，纸芯常制成折叠式。

这种过滤器性能可靠，过滤精度高，但纸芯堵塞后无法清理，必须更换，通常用于精过滤。

磁滤式过滤器可将油液中对磁性敏感的金属颗粒吸附在上面。

常与其他形式滤芯一起制成复合式过滤器。

Y型过滤器Y型过滤器因其滤网与阀体形成一个锐角，外形上很像一个“Y”字，因此称为Y型过滤器。

Y型过滤器一端使水等流质经过，一端是沉淀废弃物、杂质，它的作用是清除水中的杂质，达到保护阀门及设备正常运行的作用。

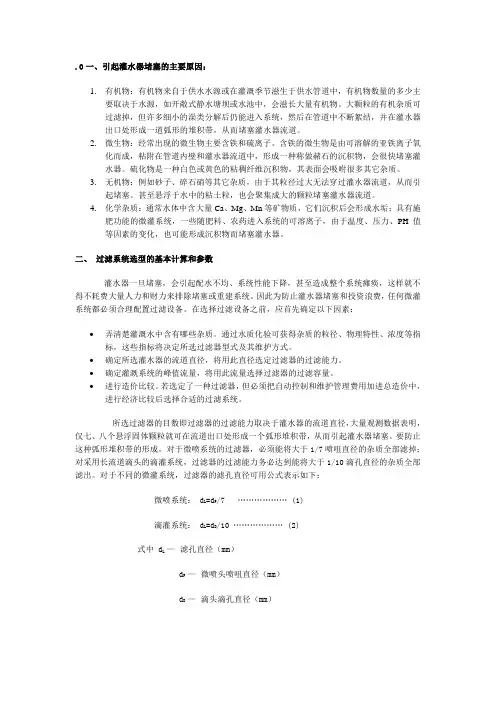

.0一、引起灌水器堵塞的主要原因：1.有机物：有机物来自于供水水源或在灌溉季节滋生于供水管道中，有机物数量的多少主要取决于水源，如开敞式静水塘坝或水池中，会滋长大量有机物。

大颗粒的有机杂质可过滤掉，但许多细小的澡类分解后仍能进入系统，然后在管道中不断絮结，并在灌水器出口处形成一道弧形的堆积带，从而堵塞灌水器流道。

2.微生物：经常出现的微生物主要含铁和硫离子。

含铁的微生物是由可溶解的亚铁离子氧化而成，粘附在管道内壁和灌水器流道中，形成一种称做赭石的沉积物，会很快堵塞灌水器。

硫化物是一种白色或黄色的粘稠纤维沉积物，其表面会吸咐很多其它杂质。

3.无机物：例如砂子、碎石硝等其它杂质，由于其粒径过大无法穿过灌水器流道，从而引起堵塞。

甚至悬浮于水中的粘土粒，也会聚集成大的颗粒堵塞灌水器流道。

4.化学杂质：通常水体中含大量Ca、Mg、Mn等矿物质，它们沉积后会形成水垢；具有施肥功能的微灌系统，一些随肥料、农药进入系统的可溶离子，由于温度、压力、PH值等因素的变化，也可能形成沉积物而堵塞灌水器。

二、过滤系统选型的基本计算和参数灌水器一旦堵塞，会引起配水不均、系统性能下降，甚至造成整个系统瘫痪，这样就不得不耗费大量人力和财力来排除堵塞或重建系统。

因此为防止灌水器堵塞和投资浪费，任何微灌系统都必须合理配置过滤设备。

在选择过滤设备之前，应首先确定以下因素：∙弄清楚灌溉水中含有哪些杂质。

通过水质化验可获得杂质的粒径、物理特性、浓度等指标，这些指标将决定所选过滤器型式及其维护方式。

∙确定所选灌水器的流道直径，将用此直径选定过滤器的过滤能力。

∙确定灌溉系统的峰值流量，将用此流量选择过滤器的过滤容量。

∙进行造价比较。

若选定了一种过滤器，但必须把自动控制和维护管理费用加进总造价中，进行经济比较后选择合适的过滤系统。

所选过滤器的目数即过滤器的过滤能力取决于灌水器的流道直径，大量观测数据表明，仅七、八个悬浮固体颗粒就可在流道出口处形成一个弧形堆积带，从而引起灌水器堵塞。

常⽤的过滤器有哪些⼀、精细过滤器精细过滤器⼀般⽤于特定⾏业的液体过滤处理，也可以⽤于处理污⽔。

⽬前市场上精细过滤器有很多类型的设备，如线缠绕式精细过滤器、聚丙烯纤维毡折叠式精细过滤器、微孔塑料滤芯精细过滤器等。

⑴线缠绕式精细过滤器其滤件是由纺织纤维纱精密缠绕在多孔⾻架上，控制滤层缠绕密度及孔形状⽽制成不同过滤精度的滤芯，具有优良的深层过滤效果和良好的化学相溶性，过滤精度为0.5~100µm。

⑵聚丙烯纤维毡折叠式精细过滤器其滤件是由聚丙烯超细纤维毡经折叠⽽制成的滤芯，具有处理⼤、过滤效率⾼、阻⼒⼩、⽆纤维脱落等特点，过滤精度0.1~100µm。

⑶微孔塑料滤芯精细过滤器其滤件是由⾼分⼦量聚⼄烯烧结成型，具有刚性好、重量轻、空隙率⾼、可反冲洗再⽣、⽆毒、耐腐蚀的优点，过滤精度0.5~100µm。

⼆、纤维球过滤器纤维球过滤器可⼴泛应⽤于电⼒、⽯油、化⼯、冶⾦、造纸、纺织、⾷品、饮料、⾃来⽔、游泳池等各种⼯业⽤⽔和⽣活⽤⽔及其废⽔的过滤处理。

纤维球过滤器的主要优点是原⽔通过滤层的滤速⾼，最佳滤速为25~30m/h,当滤速为30m/h时仍可保证稳定的出⽔⽔质。

原⽔由过滤器上部进⼊设备，经过过滤层将⽔中颗粒、胶状物等悬浮物质截留于过滤层中的上部，经过滤层由下部流出，在进⽔SS不⼤于80mg/L时，可保证出⽔SS⼩于5mg/L，以确保后续处理装置如离⼦交换器的稳定运⾏。

根据具体情况，纤维球过滤器可并联使⽤，也可串联使⽤。

纤维球过滤器的⼯作步骤分为正常产⽔和反冲洗。

滤料⼀般采⽤涤纶纤维球滤料，如直径为3m的纤维球过滤器体内⼀般填充1.2m⾼涤纶纤维球作为过滤层，涤纶纤维球滤料具有柔性好、密度⼩、可压缩和空隙率⼤的特点，过滤时受⼯作压⼒、上层截泥和滤料⾃重的影响，形成上松下密的理想滤层分布状态，纤维球的特点有：⽐表⾯积和孔隙率较⼤，反冲洗容易，耐磨损，化学稳定性好，且当滤料污染严重时易于再⽣。

一、过滤器的工作原理及类型 （产品图片）过滤器按过滤材料可分为表面型、深度型及磁性过滤器。

它们对固体污染物的过滤作用是通过直接阻截和吸附来完成的。

1．表面型过滤器在表面型过滤器中，被滤除的颗粒污染物几乎全部阻截在过滤元件表面上游的一侧。

滤芯材料上具有均匀的标定小孔，可以滤除大于标定小孔的固体颗粒。

属于这一类的过滤器有线隙式、网式和片式。

图6-1 表面型过滤器a)网式过滤器 b)线隙过滤器a)b)1-滤芯 2-支撑架 3-外壳 4-滤芯 5-骨架图6-1a 所示为网式过滤器。

滤芯1由绕在支撑架2上的金属网组成，依靠金属网微小网格来挡住油液中杂质的通过。

网式过滤器一般能滤去d ＞0.08～0.18mm 的杂质颗粒，压力损失低于0.01Mpa 。

网式过滤器没有外壳通常装在液压泵的吸油口处，作粗滤器用，以保证泵不受大颗粒污物的损伤。

该滤器特点是结构简单，通流能力大，清洗方便，但过滤精度低。

图6-1b 所示为线隙式过滤器，由外壳3、滤芯4和骨架5等组成。

用一条细铜丝每隔一段距离将铜丝压扁一小段，然后将其缠绕在骨架上，由此形成的许多过滤小间隙。

线隙式过滤器能滤去d ＞0.03～0.1mm 杂质颗粒，压力损失约0.07MPa~0.35MPa ，常用于低压管道中，这种过滤器的结构简单，过滤精度较高，但滤芯的材料强度较低，不易清洗。

2．深度型过滤器深度型过滤器的滤芯为多孔可透性材料，内部具有曲折迂回的通道。

大于孔径的污染颗粒直接被阻截在靠油液上游的外表面，而较小的颗粒进入滤芯内部通道时，由于受表面张力(分子吸附力、静电力等)的作用偏离流束，而被吸附在过滤通道的内壁上。

故深度型过滤器的过滤原理既有直接阻截，又有吸附作用。

这种滤芯材料有纸芯、烧结金属、毛毡和各种纤维等。

a)b)图6-2 深度型过滤器a)烧结式过滤器 b)纸芯式过滤器1-顶盖 2-外壳 3-滤芯 4-滤芯 5-支撑架图6-2a所示为烧结式过滤器。

滤芯3由金属粉末烧结而成，利用金属颗粒间的微孔来挡住油中的杂质通过。

灌排练习题第一章绪论一、简答题1.简述我国水资源概况以及我国发展节水灌溉的必要性？答案要点：从三个方面论述：（1）水资源短缺；（2）水资源时间分布（3）水资源空间分布因此，解决我国农业发展的缺水问题，根本出路在于节水农业用水量约占全社会用水量的70%以上，并且目前我国农业灌溉用水利用率不足50%，发展节水灌溉技术不仅可以有效地缓解目前城市水资源供需紧张的矛盾，也是农业可持续发展的必由之路。

2．我国农业灌溉历史发展情况如何？取得的成效怎样？（可从网上查阅资料）我国节水灌溉取得的成效：截至2005年底，全国工程节水灌溉面积达到3.2亿亩，占有效灌溉面积（8.5亿亩）的36％。

其中渠道防渗面积1.45亿亩，占49%；管道输水面积9933万亩，占33.6%；喷灌面积4184万亩，占14.2%；微灌面积931.7万亩，占3.2%；推广水稻控制灌溉、抗旱播种和保苗措施等非工程措施近2亿亩。

我国以占耕地面积43.5%的有效灌溉面积，生产着75%的粮食、90%的经济作物。

如2004年粮食总产4694.5亿kg，平均亩产308kg。

灌溉面积上的粮食平均亩产是全国平均亩产的1.8倍，是旱地的2.9倍，而且相对稳定。

由此可见，我国农业高度依赖于灌溉。

3．灌溉方法评价指标标准从哪几个方面考虑？（1）灌水均匀（2）灌溉水的利用率高（3）少破坏或不破坏土壤团粒结构（4）便于和其他农业措施相结合（5）应有较高的劳动生产率，使得一个海水员管理的面积最大（6）对地形的适应性强（7）基本建设投资与管理费用低，出要求能量消耗最少，便于大面积推广（8）田间占地少。

第二章作物需水量和灌溉用水量一、名词解释1.作物需水量作物需水量是指作物正常生长时的蒸发蒸腾量与构成植株体的水量之和。

2.作物系数作物系数是指充分供水条件下实际作物蒸发蒸腾量与参考作物蒸发蒸腾量的比值。

3.灌溉制度是指按作物需水要求和不同灌水方法制定的灌水次数、每次灌水的时间、灌水定额及灌溉定额的总称。

一、叠片过滤器学习的几个要点问题
1、过滤器单元的部件组成、过滤原理？画出示意图
2、叠片的沟槽特征？为何能进行“精确”的多道截留？与
网式过滤器的区别比较？
3、过滤器如何进行反冲洗？画出反冲洗状态示意图
4、叠片过滤器为什么反冲洗能进行的这么彻底干净？
5、反冲洗耗水小于过滤流量的0.5%，为什么能这么低？列
出计算公式？
6、什么叫内源反冲、外源反冲、空气辅助反冲洗？工况条
件有什么要求？
7、画出内源、外源机组的机组草图（2、4寸都可）？
8、按照自己的理解，归纳出叠片过滤器的性能特点？
9、叠片过滤器的应用场合有那些？
10、叠片机组对外部管道配置和设备基础有何要求？
11、画出循环水旁滤的流程示意图？
12、循环水旁滤的目的和意义？旁滤量的选择？
学习材料见“ARKAL产品文件夹”内容、样本和工业水处理书等。

引起过滤器堵塞的主要原因：引起过滤器堵塞的主要原因：1. 有机物：有机物来自于供水水源或在灌溉季节滋生于供水管道中，有机物数量的多少主要取决于水源，如开敞式静水塘坝或水池中，会滋长大量有机物。

大颗粒的有机杂质可过滤掉，但许多细小的澡类分解后仍能进入系统，然后在管道中不断絮结，并在灌水器出口处形成一道弧形的堆积带，从而堵塞过滤器流道。

2. 微生物：经常出现的微生物主要含铁和硫离子。

含铁的微生物是由可溶解的亚铁离子氧化而成，粘附在管道内壁和灌水器流道中，形成一种称做赭石的沉积物，会很快堵塞过滤器。

硫化物是一种白色或黄色的粘稠纤维沉积物，其表面会吸咐很多其它杂质。

3. 无机物：例如砂子、碎石硝等其它杂质，由于其粒径过大无法穿过灌水器流道，从而引起堵塞。

甚至悬浮于水中的粘土粒，也会聚集成大的颗粒堵塞过滤器流道。

4. 化学杂质：通常水体中含大量Ca、Mg、Mn 等矿物质，它们沉积后会形成水垢；具有施肥功能的微灌系统，一些随肥料、农药进入系统的可溶离子，由于温度、压力、PH 值等因素的变化，也可能形成沉积物而堵过滤器器。

二、过滤系统选型的基本计算和参数灌水器一旦堵塞，会引起配水不均、系统性能下降，甚至造成整个系统瘫痪，这样就不得不耗费大量人力和财力来排除堵塞或重建系统。

因此为防止灌水器堵塞和投资浪费，任何微灌系统都必须合理配置过滤设备。

在选择过滤设备之前，应首先确定以下因素：? ? ? ? 弄清楚灌溉水中含有哪些杂质。

通过水质化验可获得杂质的粒径、物理特性、浓度等指标，这些指标将决定所选过滤器型式及其维护方式。

确定所选灌水器的流道直径，将用此直径选定过滤器的过滤能力。

确定灌溉系统的峰值流量，将用此流量选择过滤器的过滤容量。

进行造价比较。

若选定了一种过滤器，但必须把自动控制和维护管理费用加进总造价中，进行经济比较后选择合适的过滤系统。

所选过滤器的目数即过滤器的过滤能力取决于灌水器的流道直径，大量观测数据表明，仅七、八个悬浮固体颗粒就可在流道出口处形成一个弧形堆积带，从而引起灌水器堵塞。

叠片过滤器优点｜叠片过滤器使用说明
叠片过滤器的优点：
1。

过滤效果稳定；2。

深层过滤，拦污能力杰出；3.操作简单,维护方便；4。

系统运行成本低,性能可靠，寿命长.
叠片式过滤器使用操作说明:
1。

在使用叠片式过滤器之前，先检查叠片式过滤器是否完整无损坏2.在安装叠片式过滤器时，注意水流方向性（标注箭头方向）
3。

叠片式过滤器在安装时需缠生料带，防止漏水
4.叠片式过滤器在试水时水泵压力不宜太大，防止损坏过滤器
5。

叠片式过滤器要经常清洗过滤叠片中的污物与杂质
6。

叠片式过滤器由于有大量的过滤叠片交叉叠压在一起，在保证了其过滤效果的同时，也必然造成阻水比较严重，水损较大的不足，因此在使用的过程中,需要注意。

7。

叠片式过滤器具有反冲洗功能,可以自动清理附着在过滤叠片上的部分杂质，但是，并不能全部清除,因此最好定期打开过滤器,进行手动清理，将叠片上难以清理的杂质清理干净。

在过滤时，叠片式过滤器中的过滤叠片通过弹簧和流体压力压紧，压差越大，压紧力越强.保证了自锁性高效过滤。

液体由叠片外缘通过沟槽流向叠片内缘，经过18～32个过滤点，从而形成独特的深层过滤.过滤结束后通过手工或液压使叠片之间松开进行手工清洗或自动反冲洗。

几种常用过滤器的工作原理叠片过滤器的滤芯，叠片为杂质处理载体，它由一组双面带不同方向沟槽的塑料盘片相叠加构成，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量的空腔和不规则的通路，这些通路由外向里不断缩小。

过滤时，这些通路导致水的紊流，最终促使水中的杂质被拦截在各个交叉点上。

如把盘片叠加安装在过滤芯骨架上，在弹簧和进水的压力作用下就形成了一个外松内紧的过滤单元。

每个过滤单元中被弹簧和水压压紧的叠片便形成了无数道杂质颗粒无法通过的滤网，叠片宽度为12 －14 mm，叠片材质为优质工程塑料，耐磨性极高。

辅以不锈钢弹簧支撑，结构坚固。

反冲水流沿叠片内壁切线方向自内向外冲洗叠片表面粘附的各种杂质，叠片在反冲洗水流的作用下作旋转，保证所有污物均被有效洗净并排出。

可使用时间间隔和压力差控制反冲洗的所有步骤。

一旦设定完毕，即可长期使用。

自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自动反冲洗过程。

采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变，对提高过滤性能、过滤水质非常有利，又可大大减少反洗用水量，通常自耗水量约为0.25% 。

盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精度。

2.离心式过滤器的工作原理离心式过滤器基于重力及离心力的工作原理，清除重于水的固体颗粒。

水由进水管切向进入离心过滤器体内，旋转产生离心力，推动泥沙及密度较高的固体颗粒沿管壁流动，形成旋流，使沙子和石块进入集砂罐，净水则顺流沿出水口流出，即完成水砂分离。

3.网式过滤器的工作原理水由进水口进入网式过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。

在自清洗过滤器过滤过程中，细滤网的内层杂质逐渐堆积，网式过滤器的内外两侧就形成了一个压差。

当网式过滤器压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于网式过滤器负压作用，通过吸嘴吸取细滤网内壁的污物，由水网式过滤器力马达流入水力马达室，由排污阀排出，形成一个吸污过程。

前置过滤器水压表的工作原理目前市场上销售的前置过滤器主要有以下几种：叠片式过滤器、顺冲型前置过滤器、虹吸型前置过滤器、反冲洗前置过滤器四类，下面介绍他们的详细信息。

1、叠片式过滤器：原理：是薄薄特定的塑料叠片两边刻有大量微米尺寸的沟槽，一串同等模式的叠片圧在特别设计的内撑上通过弹簧和液体压力紧时，叠片之间的沟槽交叉，从而形成一系列100微米左右的过滤单元。

在过滤时，水从外面通过叠片，过滤叠片在弹簧各液力的作用下被紧紧的压在一起，杂质颗粒截留在叠片交叉点，经过过滤的水从过滤器中流出。

反洗状态，当到达一定压差或时间时，系统进行冲洗控制器控制阀门改变水流方向，使叠片上的杂质被冲出。

缺点：杂质冲洗不彻底、过滤精度不均匀、没有排污口。

2、顺冲型前置过滤器原理：大多数采用50-100um的不锈钢滤网，通过自来水的压力水从管道的内壁渗透到外壁，如泥沙、铁锈、红虫等杂质被膜孔截留，打开冲洗阀门补不锈钢膜所截留的杂质补水冲走，实现了滤芯的冲洗。

缺点：如水质差时、或消费者的习惯不好，滤芯容易被堵，不但较小的杂质冲洗不出来，反而在滤芯中嵌得更深、更紧，容易成为二次污染只能打开壳体把滤芯拿来出用牙刷刷洗。

3、虹吸型前置过滤器原理：虹吸型前置过滤器采用的是外压式，通过自来水的压力从管道的外壁渗透到里面，泥沙、铁锈、红虫等颗粒杂志被膜孔截留于表面，打开冲洗开关水流在滤芯周围形成副压，内置的布水器更能非常有效地清除滤网上截留的污物杂质，被截留于膜表面的杂质通过雨剐器内管被水冲走，相比之前的两款前置，在冲洗效果上要好了很多。

缺点：产品结构复杂、冲洗不彻底，如水质比较差一些杂质在滤芯中嵌的更深、更紧最后滤芯堵死，造成二次污染，一旦堵死维护起来非常困难，大多数生产虹吸式产品过滤精度都在50微米以上。

4、反冲洗前置过滤器原理：德反冲洗前置过滤器正常的工作状态下属于“内压式”，通过自来水的压力由滤网的内壁渗透到外壁，泥沙、铁锈等颗粒型杂质被截留于管内，打开冲洗阀门被滤网所截留的杂质被水冲走，如果遇到水质比较差、消费者长时间不冲洗，堵住了也不用担心。

离心网式过滤器和叠片式过滤器的区别是什么？离心网式过滤器结构简单且价格便宜，是以前最常用的过滤器，采用塑料或金属筛网，当悬浮颗粒超过网孔的尺寸后即被截留，避免水中化肥、农药的颗粒对微灌系统产生堵塞。

当一定数量的污物积累在筛网上后，经过网式过滤器的流量会显著下降，应进行手动或自动冲洗。

手动冲洗是常用的冲洗方式，这种网式过滤器常常仅由两个过滤元件组成，冲洗时需拆下进行。

当过滤器内部加装一个泄水器件后，内部的截留污物可被连续冲走，系统供水正常进行，实现不间断冲洗。

小型网式过滤器和叠片式过滤器的塑料外壳尺寸结构完全一样，只需滤芯互换即可。

手动网式过滤器，口径32mm（1寸）。

过滤网有120目、150目、200目）三种。

微灌用水中所能允许的污物颗粒大小应比灌水器的孔口或流道断面小许多倍，有利于防止灌水器堵塞。

根据实践经验，要求过滤器网的孔径大小应为所使用的灌水器孔径大小的1/7～1/10。

即当微喷头孔径为0.8mm时(800μm)，过滤器孔径应为100～80μm，也就是150～200目。

叠片式过滤器是近期发展起来的一种新型过滤器，其过滤元件由一组压紧的带有微细流道的环状塑料片组成，清水由片间的小流道通过，而污物则截留在叠片四周及片间。

其突出优点是结构简单、维护方便、寿命长，适用于有机物含量较高的水质。

冲洗时需将压紧的叠片松开，将叠片之间滞留的污物彻底冲洗干净，当然用热水、加点去污粉冲洗速度快，效果更好。

过滤器有水头损失，在选用时应比管道大一个规格，如D25管道选用D40、D40管道选用D50过滤器。

目前国内叠片式过滤器规格不全，特别是大流量叠片式过滤器依赖进口，价格较贵。

在系统流量较大时，可选择几个小流量过滤器并联使用，以降低成本。
