ARKAL 叠片式过滤器选型导则

叠片过滤器设计标准
叠片过滤器是一种用于固液分离的设备，通常用于化工、食品
加工、制药等行业。

在设计叠片过滤器时，需要考虑以下几个标准：
1. 材料选择，叠片过滤器通常由不锈钢、塑料或其他耐腐蚀材
料制成。

在选择材料时，需要考虑被过滤液体的化学性质、温度和
压力等因素，以确保叠片过滤器能够安全、有效地工作。

2. 过滤面积和精度，根据需要过滤的液体特性和流量，设计叠
片过滤器的过滤面积和精度。

过滤面积越大，处理能力越强，但也
会增加设备成本和占地面积。

精度则影响到过滤效果，需要根据具
体的过滤要求来确定。

3. 设备结构，叠片过滤器通常由过滤单元、进出口管道、支撑
结构等部分组成。

在设计时需要考虑设备的结构强度、密封性、易
于清洗和维护等因素，以确保设备的稳定性和可靠性。

4. 操作和维护，设计时需要考虑叠片过滤器的操作便捷性和维
护性，包括进出料的方式、清洗方式、更换滤片的方式等，以确保
设备能够方便地进行日常操作和维护。

5. 相关标准，在设计叠片过滤器时，需要遵守相关的行业标准和规范，确保设备的安全性和符合法律法规的要求。

总的来说，设计叠片过滤器需要综合考虑材料选择、过滤面积和精度、设备结构、操作和维护等方面的因素，以确保设备能够满足特定的过滤要求并具有良好的性能和可靠性。

南京惠勒系统工程有限公司纯水耗材部分）产品简产品目录：1、美国3M CUNO 滤芯、过滤器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52 、微孔钛棒滤芯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93 、精密单芯过滤器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104 、Aquafine 紫外线杀菌设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115 、RO 反渗透系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136 、美国GE（通用贝迪）阻垢剂⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯147 、漂莱特离子交换树脂⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯158 、罗门哈斯离子交换树脂⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯179 、美国陶氏DOWEX 离子交换树脂⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1910 、+GF+PVC 管材管件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2011 、+GF+SIGNET 仪表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2012 、以色列ARKAL 阿科叠片式过滤器⋯⋯⋯⋯⋯⋯⋯⋯⋯22附件1：部分客户表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23——『CUNO 折叠滤芯』坤诺滤芯ElectroporER 系列折叠滤芯用于半导体和通用工业中的去离子水。

Electropor 滤芯和正电改良尼龙66 薄膜提供出色的微粒去除能力和超常的微粒净化需求以达到超纯水质。

Electropor 滤芯是一个预先冲洗的滤芯, 所以一经安装，它便能迅速冲洗达到客户要求，从而缩短冲洗时间使系统快速起动。

另外，CUNO 滤芯的折叠滤芯系列根据外壳材质和滤料分为活性炭纤维ACF 折叠筒式滤芯，混纤膜CN-CA 折叠筒式滤芯，PP 折叠滤芯，PES 折叠滤芯，PTFE 折叠滤芯，PVDF 折叠滤芯等。

坤诺折叠滤芯在超纯水上的应用:◇ 中央去离子水系统；◇ 使用前去离子水纯化系统；Electropor 滤芯采用CUNO 折叠滤芯专利的正电改良尼龙66 薄膜，这种正电改良尼龙薄膜经过静电提升改良，在过滤过程中，它结合机械拦截过滤和静电吸附过滤两种原理，过滤效果远比单纯机械拦截过滤更优异。

叠片过滤器过滤叠片的设计要点及结构优化摘要：叠片是叠片过滤器中一个非常关键的部件，本文主要介绍了过滤叠片设计的理论依据、参数计算、结构设计的要点，并通过软件对叠片之间进行流场分析，进一步优化叠片的结构。

关键词：叠片；过滤器；结构设计；The designing key of the disc in the discs-type filterand structure optimizingZhang-Zhihai(Guang Dong Lian su technology and industry Co. , Ltd, Shunde 528300)Abstract:Disc is the very important part of the discs-type filter. This article introduce the disc designing points including the theory、parameter、structure that affect the filtration result.In addition, optimize thedisc structure depending on the result of the water field analyzing by the Fluent software.Key words:disc; filter; structure design;概述水资源是人类不可替代的重要资源，水污染是世界各国共同关心并探讨解决的问题。

污水处理需要使用各种过滤设备，叠片过滤器与其他过滤装置相比，具有过滤精度高、截留杂质的能力强、使用寿命长等优点，因此被广泛应用于工业污水处理、农业灌溉系统等领域中。

叠片是叠片过滤器中一个非常关键的部件，它是两边刻有大量一定微米尺寸沟槽的塑料圆环薄片。

由一系列这样结构的塑料片叠压在内撑上并压紧，叠片之间的沟槽交叉，从而制造出拥有一系列独特过滤通道的深层过滤单元。

叠片过滤器-技术要求
过滤器共7套，每套有5个过滤器
1、每套设备的过滤流量（最大流量），m3/h
过滤器1: 15.7
过滤器2: 8.9
过滤器3: 8.9
过滤器4: 7.2
过滤器5: 4
2、过滤精度
均为≤150μm
3、进水压力
最大工作压力1.0MPa 系统设计压力1.6MPa
4、进水水质
水质要求单位二冷及设备开路水浊环水pH值8.5－8.9
总硬度CaCO3 ppm ＜350
碱度CaCO3ppm ＜200
CO2－腐蚀性无
氯化物ppm ＜100
硫化物ppm ＜250
Fe+Mn ppm /
SiO2 ppm /
沉淀和悬浮物ppm ＜20
颗粒度mm ≤200
油(石油醚可萃取的) ppm 5
总的溶解固体物ppm ＜600
传导率ms/cm ＜1200
5、设备材质要求
不锈钢
6、简单的流程描述
连铸机二次冷却喷淋用水
7、数量
接口通径：DN50，数量: 21个
接口通径：DN40，数量: 7个
接口通径：DN32，数量: 7个
8、其他
工作温度：40℃；最高水温：60℃；
带手动清洗功能
自带管道连接用配对法兰（I系列）及其安装连接件，壳体材质为不锈钢。

连接方式请在投标书中注明。

全自动盘式过滤器盘式过滤器又称碟片式过滤器，其基本过滤单元主要是由一组带有沟槽的塑料盘片叠加在一起组成的，塑料盘片间的沟槽相互交错形成较小的通道，从而可以将直径大于通道的所有悬浮物拦截下来。

目前市面上常见的盘式过滤器从反冲方式和单元构成方面讲主要有两种结构：一种是冲洗时可松盘的，其盘片上的沟槽是切向直线形的，目前以色列阿科(ARKAL)、国产洁明(亚高)、西班牙阿速德(AZUD)均为这种结构，其中西班牙阿速德(AZUD)的产品有自己独特之处，详情请见下文；另一种是反冲时盘片不松开，其盘片上的沟槽是环状和同心圆交错的，以色列雷鸥ELGO等产品采用的是这种结构(另外还有反洗时不松盘的切向直线形盘片，因为从原理上讲其冲洗效果不太理想，在此不多涉及)。

全自动盘式过滤器最早进入中国应该是AMIAD的产品，但是由于该公司自己有大流量的网式过滤器，所以在工业水处理领域并未大规模推广其盘式过滤器产品。

ARKAL等以色列产品在农业领域的应用也很早就有了，著名的以色列灌溉公司NETFIM很早就在农业领域引入了ARKAL的过滤系统。

但是盘式过滤器在工业水处理领域的大规模推广应用还是在北京洁明公司慢慢开始的，北京洁明公司在1996年左右的时候作为ARKAL中国大陆地区的代理商，将ARKAL盘式过滤器引入到工业水处理领域，并做了很多推广工作，其命名的“亚高”盘式过滤器在业内曾一度几乎是以色列盘式过滤器的代名词。

但是由于种种原因，洁明与ARKAL 的代理关系最后被终止了，北京洁明自己开发了与ARKAL非常类似的盘式过滤器，以其自有的“亚高“品牌在国内进行销售。

雷鸥(ELGO)的盘式过滤器以高过滤精度见长，其设计与ARKAL差异很大，且可以提供极高的过滤精度(号称可达5um)。

本站所用到的图片及资料来源于以色列阿科(ARKAL)、西班牙阿速德(AZUD)、北京清华捷源等公司的资料，均由公开渠道获得，请勿在未得到原版权人的直接许可时用于商业目的。

ARKAL 叠片式过滤器选型导则一、过滤系统模式介绍：1、标准系统-过滤液液压反冲洗模式（简称内源反洗模式）内源反冲洗模式（IS）：水由进水总管通过进水三通阀进入每个过滤单元，过滤的出水直接汇总到出水总管实现过滤，随着过滤的进行，当进出水压差或时间达到设定值时， PLC控制过滤系统进入反冲洗状态，控制系统首先发出信号给第一个单元对应的两位三通阀，该阀门改变方向，截断进水导通排污，反冲洗水由出水总管高速反冲洗第一过滤单元，并由排污口排出，反冲洗大约10-20秒后，第一过滤单元回到过滤状态，等待约几秒后，控制系统依次控制第二个及其以后的过滤单元进行反冲洗，等所有过滤单元反冲洗后，过滤系统回到过滤状态。

内源反冲洗模式是利用过滤系统出水的压力反冲洗，要求出水压力和流量达到反冲洗需要的最小值以上，对于进水压力偏低，或过滤单元数较少，或过滤流量较小的系统，建议过滤系统出口处加自动背压阀，反冲洗时背压阀关小或完全关闭，以提高出水反冲洗压力和流量。

2、外源水力反冲洗模式（简称外源反洗模式）外源反冲洗模式（ES）：水由进水总管通过进水三通阀进入每个过滤单元过滤，过滤的出水经过出水三通阀汇总到出水总管实现过滤，随着过滤的进行，当进出水压差或时间达到设定值时， PLC过滤系统进入反冲洗状态，控制系统首先发出信号给第一个单元对应的进出水两位三通阀，使两阀门改变方向，进水三通阀截断进水导通排污，出水三通阀截断出水导通外源水，反冲洗水由外源水管高速反冲洗第一过滤单元，并由排污口排出，反冲洗大约10-20秒后，第一过滤单元回到过滤状态，等待约几秒后，控制系统依次控制第二个及其以后的过滤单元进行反冲洗，等所有过滤单元反冲洗后，过滤系统回到过滤状态。

外源反冲洗模式应用于进水压力低，或过滤单元数太少，或过滤流量太小的应用点。

建议采用泵或其他压力清洁水源作为反冲洗外源，反冲洗外源的压力和流量需要达到规定值以上。

3、空气辅助反冲洗模式空气辅助反冲洗模式（AAF）：对于2寸的过滤系统，ARKAL公司提供附加的水罐，通过压缩空气驱动水罐的水，并和水混合后，高速反冲洗每个过滤单元。

叠片式过滤器设计方案叠片式过滤器设计方案河北科瑞达仪器科技有限公司7月12一、简介叠片过滤器主要是为过滤器反洗控制设计的，具有以下特点：1、用户可选择不同的结构形式：系统是否具有以下设备：主阀（是/否）；水表（是/否）；报警装置（是/否）。

2、输入：1个压差计（开关信号），1个低压保护开关（开关信号），1个水表（开关信号）。

3、所有可定义的参数包括：工作周期（0-9999分钟）；反洗时间（0-299秒）；相邻过滤头反洗间隔时间（0-99秒）；压差延时（0-49秒）；无效反洗的次数（1-9次）；过滤头数量（3-10个）。

4、电磁阀的自动检测。

5、时间间隔控制启动冲洗。

6、压差控制启动冲洗。

7、水表所测定的流量控制启动冲洗。

8、人工启动冲洗。

二、设置设置包括以下几个过程：1、设备的连接：在设定参数之前，需将设备正确地连接到接线端子上，接线图如下：2、设置配置的过程：在设置过程中，需选定适当的参数。

用户将回答以下问题A.系统中是否含有主阀；B.系统中是否需用水表显示冲洗循环的水量；C.系统中是否有设备报警装置；系统开机8秒后，显示屏将进入设置界面：电磁阀检测配置设置参数设置历史查询人工启动系统中是否有主阀为了使控制器适合用户的使用要求，必须对系统进行配置，按下“配置设置”键，显示屏将显示：是否若肯定，则按一下“是”键（系统启动时要先打开主阀，系统关闭时要关闭主阀）；若否定，则按一下“否”键（不用控制主阀）。

然后，用户将被询问系统中是否有水表。

显示屏显示为：系统中是否需用水表显示冲洗循环的水量否是若肯定，则按一下“是”键（显示界面将显示水的流量）；若否定，则按一下“否”键（显示界面将不显示水的流量）。

然后，用户将被询问系统中是否有报警。

显示屏显示为：是系统中是否有设备报警装置否若肯定，则按一下“是”键（系统有故障，蜂鸣器报警）；若否定，则按一下“否”键（系统有故障，蜂鸣器不报警）。

然后显示屏将回到设置界面。

Arkal叠片式过滤器rkal 叠片式过滤器是过滤技术的一次创新，其用户遍布美国、欧洲、澳大利亚等。

与传统的过滤器相比，Arkal 过滤器具有如下的技术特点：精确过滤：可根据用水要求选择不同精度的过滤叠片，有20μ、55μ、00μ、130μ、200μ、400 μ等多种规格。

高效反洗：高速和彻底的反洗，只需7-15秒左右即可完成，反洗耗水量低于过滤水量的0.5%。

全自动运行，连续出水：在过滤器组套内，反洗过程轮流交替进行，工作、反洗状态之间自动切换，可确保连续出水，系统压损小。

标准模块化：标准模块化系统设计，用户可按需配置，简单灵活，互换性强。

节省占地：可灵活利用边角空间，因地制宜安装，占地很少。

如300立方米/小时的处理水量，一般水质，过滤为等级100μ的设备占地仅3平方米。

运行可靠维护简单：几乎不需日常维护，安装操作方便，部件100%经工厂检测和试运转，不需专用工具，所需备品备件很少使用寿命长：高科技塑料过滤芯坚固、无磨损、无腐蚀，经多年工业实用验证，过滤和反洗效果不会随使用时间而变差。

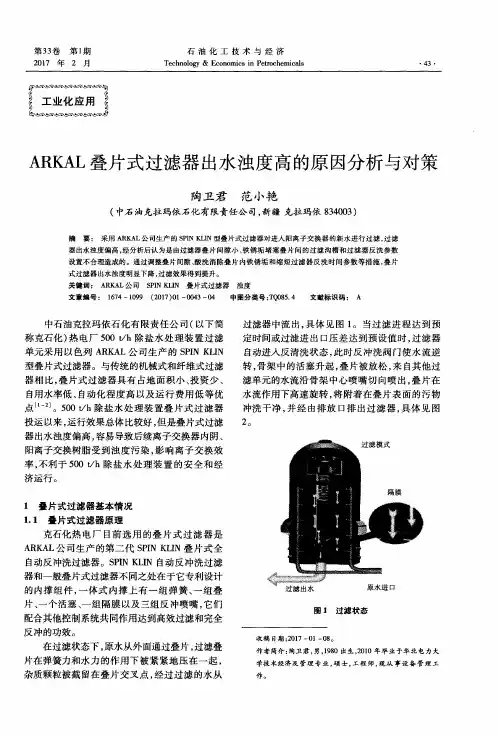

第二代SPIN KLIN叠片式全自动反冲洗过滤器和技术:PIN KLIN自动反冲洗过滤器是叠片式过滤器的优点的进一步发挥，SPIN KLIN过滤器和一般叠片式过滤器的不同之出是在于它的专利设计的内撑，一体式内撑上有一组弹簧，一个活塞，和三组反冲喷嘴，他们配合其他控制系统共同作用达到高效过滤和完全反冲的功效。

过滤器共有两种运行状态：过滤状态和反洗状态。

在过滤状态下，原液从外面通过叠片，过滤叠片在弹簧力和液力的作用下被紧紧地压在一起，杂质颗粒截留在叠片交叉点，经过过滤的液体从过滤器中流出。

当到达一定压差时或时间，系统自动进入反洗状态，控制器控制阀门改变水流方向，反冲水压拉升弹簧使叠片被松开，位于SPINKLIN 柱上的喷嘴沿切线喷射，使叠片旋转，将截留在叠片上的杂质冲洗甩出。

反冲模式：．过滤液压反冲：使用过滤液的自身压力反冲，要求滤出液压力大于2.8公斤．空气辅助反冲，使用4.5-6bar的空气驱动过滤液反冲洗，空气流速约300L/M/SPINE．外源反冲，使用泵驱动反冲液反冲洗（可以是过滤液，可以是其他来源清洁液体），泵的压力大于3.5bar,流量为每10T/H/SPINE．空气辅助外源反冲，使用4.5-6bar的空气驱动其他来源清洁液体反冲洗过滤器基本参数最大工作压力* 10公斤最小反冲压力* 2.8公斤系统压力损失0.08-0.8公斤每SPINE单元设计流量（M3/Hr） 5 (20微米)，10（55 微米），15（大于100微米）反冲洗时每SPIN单元流速8-10立方米/小时反冲洗时每SPIN单元耗液量17-33升材料PP 或，NYLON最高工作温度* 70度对于超出此参数的过滤系统请咨询当地ARKAL公司代理ARKAL公司多年以来一直确保可信,准确和高效的过滤并提供全球性支持和服务.请与我们联系中国地址:上海莘庄工业园区春东路439号D2电话:86-21- 54830615/ 54830617 传真:86-21- 54830621 邮编:200001本站域名：阿科过滤系统公司版权所有，侵权必究。

一、叠片过滤器学习的几个要点问题
1、过滤器单元的部件组成、过滤原理？画出示意图
2、叠片的沟槽特征？为何能进行“精确”的多道截留？与
网式过滤器的区别比较？
3、过滤器如何进行反冲洗？画出反冲洗状态示意图
4、叠片过滤器为什么反冲洗能进行的这么彻底干净？
5、反冲洗耗水小于过滤流量的0.5%，为什么能这么低？列
出计算公式？
6、什么叫内源反冲、外源反冲、空气辅助反冲洗？工况条
件有什么要求？
7、画出内源、外源机组的机组草图（2、4寸都可）？
8、按照自己的理解，归纳出叠片过滤器的性能特点？
9、叠片过滤器的应用场合有那些？
10、叠片机组对外部管道配置和设备基础有何要求？
11、画出循环水旁滤的流程示意图？
12、循环水旁滤的目的和意义？旁滤量的选择？
学习材料见“ARKAL产品文件夹”内容、样本和工业水处理书等。

叠片过滤器设计选型和系统布置要求及应用研究-建筑论文叠片过滤器设计选型和系统布置要求及应用研究刘庆（新疆泓科节水灌溉工程有限公司新疆乌鲁木齐830000）【摘要】水资源是人类不可替代的重要资源，水污染是世界各国共同关心并探讨解决的问题。
