网滤和叠片的区别

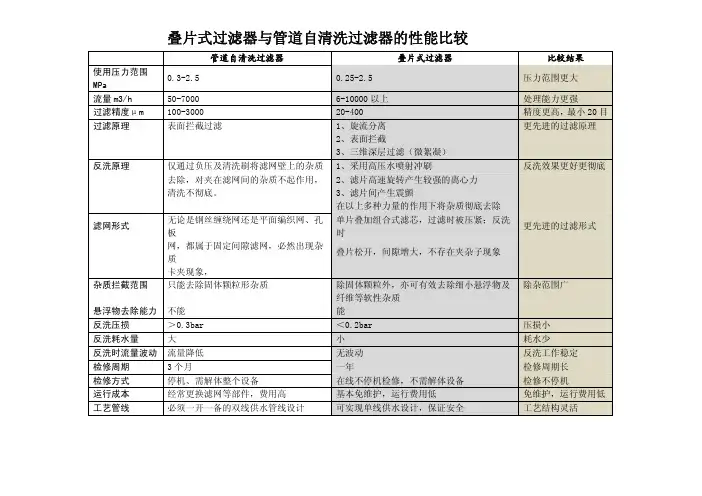

叠片式过滤器与管道自清洗过滤器的性能比较管道自清洗过滤器 叠片式过滤器 比较结果使用压力范围MPa0.3-2.5 0.25-2.5 压力范围更大流量m3/h 50-7000 6-10000以上 处理能力更强过滤精度μm 100-3000 20-400 精度更高，最小20目过滤原理 表面拦截过滤 1、旋流分离 更先进的过滤原理2、表面拦截3、三维深层过滤（微絮凝）反洗原理 仅通过负压及清洗刷将滤网壁上的杂质 1、采用高压水喷射冲刷 反洗效果更好更彻底去除，对夹在滤网间的杂质不起作用， 2、滤片高速旋转产生较强的离心力清洗不彻底。

3、滤片间产生震颤在以上多种力量的作用下将杂质彻底去除滤网形式 无论是钢丝缠绕网还是平面编织网、孔板单片叠加组合式滤芯，过滤时被压紧；反洗时更先进的过滤形式 网，都属于固定间隙滤网，必然出现杂质叠片松开，间隙增大，不存在夹杂子现象卡夹现象，杂质拦截范围 只能去除固体颗粒形杂质 除固体颗粒外，亦可有效去除细小悬浮物及 除杂范围广纤维等软性杂质悬浮物去除能力 不能 能反洗压损 ＞0.3bar ＜0.2bar 压损小反洗耗水量 大 小 耗水少反洗时流量波动 流量降低 无波动 反洗工作稳定检修周期 3个月 一年 检修周期长检修方式 停机、需解体整个设备 在线不停机检修，不需解体设备 检修不停机运行成本 经常更换滤网等部件，费用高 基本免维护，运行费用低 免维护，运行费用低工艺管线 必须一开一备的双线供水管线设计 可实现单线供水设计，保证安全 工艺结构灵活叠片式过滤器与石英砂过滤器的性能比较石英石英砂过滤器 叠片过滤器流量 单体流量小于500m3/h 6-10000m3/h以上压力范围 ＜0.6MPa 0.25-2.5MPa采用石英砂等滤料，在过滤过程 采用叠片组合滤芯，不需经常更换 过滤介质中容易产生泥团，需经常更换 叠片使用寿命3年以上深层过滤 1、旋流分离过滤形式2、表面拦截3、三维深层过滤（微絮凝）外源反洗，需单独设立反洗水和 可采用内源反洗，不需另设反洗源 反洗源选择空气管路采用气、水混合反冲，容易出现 1、采用高压水喷射冲刷乱层和跑料现象，产生二次污染 2、滤片高速旋转产生较强的离心力 反洗原理3、滤片间产生震颤在以上多种力量的作用下将杂质彻底去除，不存在二次污染等现象反洗耗水量 很高，需单设反洗水储水池 极低，可直接排放到污水厂反洗方式 需停机反洗 在线不停机反洗检修方式 停机、需解体整个设备 在线不停机检修，不需解体设备投资成本 大 低运行成本 经常更换滤网等部件，费用高 基本免维护，运行费用低 体积 占地大，土建设施投资高 占地小，无需土建设施。

叠片过滤器优点叠片过滤器使用说明1.较大的过滤面积：叠片过滤器由多个滤片组成，每个滤片都有自己的过滤面积，相互叠加后可以提供更大的过滤面积。

这意味着可以更高效地过滤大量液体，减少维护时间和频率。

2.高过滤效率：叠片过滤器采用逐层过滤的方式，悬浮物和颗粒在通过每一层滤材时都会遭到过滤和截留。

这种逐层过滤可以更彻底地去除杂质，提供更高的过滤效率。

3.优异的固液分离效果：叠片过滤器可以有效地将固体和液体分离，实现杂质的运行和收集。

这对于处理含有大量悬浮物和颗粒的液体尤为重要，可以提高液体的纯度和清澈度。

4.宽泛的应用范围：叠片过滤器适用于不同类型的液体过滤，包括水处理、化工、食品饮料、制药等行业。

它可以处理各种粘度和浓度的液体，具有很强的适应性和可扩展性。

5.易于维护和更换：叠片过滤器的维护和更换相对较为简单，只需要将滤片取出清洗或更换即可。

与其他滤器相比，其维护成本和时间成本较低，更加便捷。

1.预处理液体：在使用叠片过滤器之前，需要对待过滤液体进行预处理。

这包括去除大颗粒物、悬浮物和沉淀物等。

可以通过沉淀槽、沉淀池或其他适当的预处理设备实现。

2.装配滤片：将滤片按照规定的顺序叠放在过滤器的滤片槽中。

确保每层滤片之间有足够的间隔和接触面，以便液体能够顺畅通过滤片。

3.设定操作参数：根据液体的特性和需要，设定合适的操作参数。

包括过滤速度、压力、温度等。

根据液体的特性和杂质的大小，可以调整操作参数以获得最佳的过滤效果。

4.启动过滤器：将预处理好的液体通过滤器的进料口输入，启动过滤器。

调整操作参数以适应液体的流速和过滤效率。

监测滤液的澄清度和流量，确保过滤效果和操作稳定。

5.维护和更换滤片：根据实际情况，定期维护和更换滤片。

可以通过反冲洗、冲击等方式清洗滤片，去除附着的污垢。

当滤片达到一定程度的堵塞或使用寿命时，需要进行更换。

总之，叠片过滤器是一种高效、可靠的液体过滤装置，具有较大的过滤面积和高过滤效率。

在使用时，需要注意预处理液体、合理设置操作参数，并及时进行滤片的维护和更换。

滤清器分类及工作原理一、引言滤清器是一种常见的设备，广泛应用于各个行业中，用于去除液体或气体中的杂质。

本文将介绍滤清器的分类以及各种滤清器的工作原理。

二、滤清器分类根据滤清器的用途和工作原理，可以将其分为以下几类：1. 粗滤器粗滤器主要用于过滤较大颗粒的杂质，常见的有网状滤清器和沉淀滤清器。

网状滤清器通过网孔的大小来过滤颗粒物，适用于液体和气体的过滤。

沉淀滤清器则利用重力作用使颗粒物沉淀到底部，适用于液体的过滤。

2. 精细滤器精细滤器适用于过滤较小颗粒的杂质，常见的有纤维滤清器和膜滤清器。

纤维滤清器通过纤维的细小空隙来过滤颗粒物，适用于液体的过滤。

膜滤清器则利用膜的微孔结构来过滤颗粒物，适用于液体和气体的过滤。

3. 活性炭滤清器活性炭滤清器主要用于去除液体或气体中的有机物和异味物质，常见的有颗粒活性炭滤清器和颗粒状活性炭滤清器。

颗粒活性炭滤清器通过活性炭颗粒的吸附作用来去除有机物和异味物质，适用于液体和气体的过滤。

颗粒状活性炭滤清器则将活性炭制成颗粒状，方便更换和维护。

4. 电子滤清器电子滤清器主要用于去除空气中的颗粒物和细菌，常见的有静电滤清器和光电子滤清器。

静电滤清器通过静电吸附作用来去除颗粒物和细菌，适用于空气的过滤。

光电子滤清器则利用光电效应来去除颗粒物和细菌，适用于空气的过滤。

三、滤清器工作原理不同类型的滤清器有不同的工作原理，下面以几种常见的滤清器为例进行介绍：1. 网状滤清器网状滤清器通过网孔的大小来过滤颗粒物。

当液体或气体通过网状滤清器时，较大的颗粒物会被网孔拦截，而较小的颗粒物则能通过网孔。

网状滤清器的工作原理类似于我们常见的筛子，通过筛孔的大小来过滤颗粒物。

2. 纤维滤清器纤维滤清器通过纤维的细小空隙来过滤颗粒物。

当液体通过纤维滤清器时，颗粒物会被纤维的细小空隙拦截，而纯净的液体则能通过细小空隙。

纤维滤清器的工作原理类似于我们常见的棉花，通过棉花的细小空隙来过滤颗粒物。

3. 活性炭滤清器活性炭滤清器通过活性炭颗粒的吸附作用来去除有机物和异味物质。

新手必看：详解鱼缸七种过滤方式新手养鱼，往往在每个环节都特别纠结。

选缸的时候可能没那么明显，先选一个好了，小鱼用小缸，多了用大缸，大鱼用大缸，也没过多禁忌。

但过滤器不同，市面上有十二种过滤，虽然每种过滤的最终目的都是一样的，但对于不同的缸，不同的鱼种来说，适合的过滤方式也不一样，总不能每种过滤都试一下，人跟鱼有经不起折腾。

经过小调查，十二种过滤中，有七种多过滤出现的频率比较高，也是网友分享经验时，愿意提起的词汇。

这七种过滤方式是：上部循环过滤、滴流式过滤、背滤及侧滤、底缸过滤、外滤桶过滤、外挂式过滤、内置式过滤。

上部循环过滤（上滤）顾名思义，放在水族箱上面，用潜水泵抽到滤槽里，经过过滤棉、生化棉等滤材的过滤，再通过水管流回水族箱里。

优点：不贵，易维护缺点：放在水族箱上面，不好看，而且空间没有想象中那么大，放滤材的地方有限，同时会增加CO₂的逃逸。

水草缸的话不建议用上滤。

滴流式过滤（滴漏过滤）上部过滤的亲戚，不过效果比上部过滤好，它将物理过滤跟生物过滤合在几个过滤槽中。

常见的是第一层为物理过滤，第二层是生物过滤，第三层是活性炭过滤。

第一层物理过滤，目的加大溶氧量，初步过滤杂质。

第二层生化过滤，算是硝化细菌的温床。

第三层活动炭，主要除味用。

优点：物理生化过滤完善、过滤效果较好。

缺点：跟上过滤一样，不美观，而且水流声音在几种过滤方式中比较大。

背滤及侧滤这类过滤方式是，把鱼缸内部间隔一块空间，空间再分成一格一格的，小格里放滤材跟循环泵。

鱼缸溢出的水会进入第一个，然后进行一系列过滤，最后从最后一个出来，流到鱼缸中。

优点：在鱼缸里的过滤方式，不影响鱼缸外观缺点：占用鱼缸内部空间，所以放滤材的空间也很受限制。

水分蒸发，水位会下降，得注意水位，及时补水。

底缸过滤底缸过滤是效果比较好的一种过滤方式。

跟字面意思一样，放在底柜的大型滤槽。

这种过滤方式要用功率大的水泵，底缸过滤方式通过管道与主缸连接，并由水泵完成水循环。

一、叠片过滤器学习的几个要点问题
1、过滤器单元的部件组成、过滤原理？画出示意图
2、叠片的沟槽特征？为何能进行“精确”的多道截留？与
网式过滤器的区别比较？
3、过滤器如何进行反冲洗？画出反冲洗状态示意图
4、叠片过滤器为什么反冲洗能进行的这么彻底干净？
5、反冲洗耗水小于过滤流量的0.5%，为什么能这么低？列
出计算公式？
6、什么叫内源反冲、外源反冲、空气辅助反冲洗？工况条
件有什么要求？
7、画出内源、外源机组的机组草图（2、4寸都可）？
8、按照自己的理解，归纳出叠片过滤器的性能特点？
9、叠片过滤器的应用场合有那些？
10、叠片机组对外部管道配置和设备基础有何要求？
11、画出循环水旁滤的流程示意图？
12、循环水旁滤的目的和意义？旁滤量的选择？
学习材料见“ARKAL产品文件夹”内容、样本和工业水处理书等。

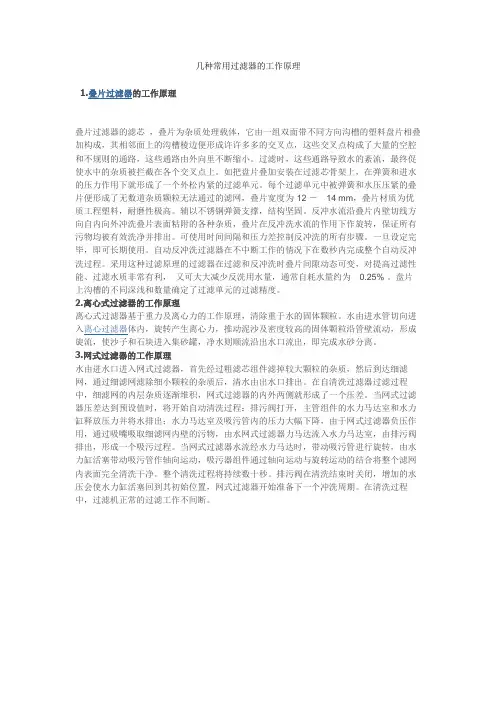

几种常用过滤器的工作原理叠片过滤器的滤芯，叠片为杂质处理载体，它由一组双面带不同方向沟槽的塑料盘片相叠加构成，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量的空腔和不规则的通路，这些通路由外向里不断缩小。

过滤时，这些通路导致水的紊流，最终促使水中的杂质被拦截在各个交叉点上。

如把盘片叠加安装在过滤芯骨架上，在弹簧和进水的压力作用下就形成了一个外松内紧的过滤单元。

每个过滤单元中被弹簧和水压压紧的叠片便形成了无数道杂质颗粒无法通过的滤网，叠片宽度为12 －14 mm，叠片材质为优质工程塑料，耐磨性极高。

辅以不锈钢弹簧支撑，结构坚固。

反冲水流沿叠片内壁切线方向自内向外冲洗叠片表面粘附的各种杂质，叠片在反冲洗水流的作用下作旋转，保证所有污物均被有效洗净并排出。

可使用时间间隔和压力差控制反冲洗的所有步骤。

一旦设定完毕，即可长期使用。

自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自动反冲洗过程。

采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变，对提高过滤性能、过滤水质非常有利，又可大大减少反洗用水量，通常自耗水量约为0.25% 。

盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精度。

2.离心式过滤器的工作原理离心式过滤器基于重力及离心力的工作原理，清除重于水的固体颗粒。

水由进水管切向进入离心过滤器体内，旋转产生离心力，推动泥沙及密度较高的固体颗粒沿管壁流动，形成旋流，使沙子和石块进入集砂罐，净水则顺流沿出水口流出，即完成水砂分离。

3.网式过滤器的工作原理水由进水口进入网式过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。

在自清洗过滤器过滤过程中，细滤网的内层杂质逐渐堆积，网式过滤器的内外两侧就形成了一个压差。

当网式过滤器压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于网式过滤器负压作用，通过吸嘴吸取细滤网内壁的污物，由水网式过滤器力马达流入水力马达室，由排污阀排出，形成一个吸污过程。
