Arkal叠片式过滤器

南京惠勒系统工程有限公司纯水耗材部分）产品简产品目录：1、美国3M CUNO 滤芯、过滤器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52 、微孔钛棒滤芯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93 、精密单芯过滤器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104 、Aquafine 紫外线杀菌设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115 、RO 反渗透系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136 、美国GE（通用贝迪）阻垢剂⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯147 、漂莱特离子交换树脂⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯158 、罗门哈斯离子交换树脂⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯179 、美国陶氏DOWEX 离子交换树脂⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1910 、+GF+PVC 管材管件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2011 、+GF+SIGNET 仪表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2012 、以色列ARKAL 阿科叠片式过滤器⋯⋯⋯⋯⋯⋯⋯⋯⋯22附件1：部分客户表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23——『CUNO 折叠滤芯』坤诺滤芯ElectroporER 系列折叠滤芯用于半导体和通用工业中的去离子水。

Electropor 滤芯和正电改良尼龙66 薄膜提供出色的微粒去除能力和超常的微粒净化需求以达到超纯水质。

Electropor 滤芯是一个预先冲洗的滤芯, 所以一经安装，它便能迅速冲洗达到客户要求，从而缩短冲洗时间使系统快速起动。

另外，CUNO 滤芯的折叠滤芯系列根据外壳材质和滤料分为活性炭纤维ACF 折叠筒式滤芯，混纤膜CN-CA 折叠筒式滤芯，PP 折叠滤芯，PES 折叠滤芯，PTFE 折叠滤芯，PVDF 折叠滤芯等。

坤诺折叠滤芯在超纯水上的应用:◇ 中央去离子水系统；◇ 使用前去离子水纯化系统；Electropor 滤芯采用CUNO 折叠滤芯专利的正电改良尼龙66 薄膜，这种正电改良尼龙薄膜经过静电提升改良，在过滤过程中，它结合机械拦截过滤和静电吸附过滤两种原理，过滤效果远比单纯机械拦截过滤更优异。

叠片过滤器工作原理
叠片过滤器是一种常见的图像处理工具，它可以对图像进行滤波处理，以实现柔化、锐化、边缘检测等效果。

叠片过滤器的工作原理是将一系列滤波器应用于同一幅图像上，并将结果叠加在一起，从而得到最终的图像。

具体来说，叠片过滤器通常由多个卷积核组成，每个卷积核对应不同的滤波效果。

在处理图像时，首先将原始图像与第一个卷积核进行卷积运算，得到第一层滤波结果；然后将第一层滤波结果与第二个卷积核进行卷积运算，得到第二层滤波结果；以此类推，将所有卷积核对应的滤波效果叠加在一起，得到最终的图像。

叠片过滤器的优点是可以同时应用多种滤波技术，从而得到更加细致、自然的图像处理效果。

缺点则是需要消耗较大的计算资源，且容易产生过度滤波和噪声等问题，需要谨慎调整参数和选择适合的滤波器组合。

- 1 -。

ARKAL 叠片式过滤器选型导则一、过滤系统模式介绍：1、标准系统-过滤液液压反冲洗模式（简称内源反洗模式）内源反冲洗模式（IS）：水由进水总管通过进水三通阀进入每个过滤单元，过滤的出水直接汇总到出水总管实现过滤，随着过滤的进行，当进出水压差或时间达到设定值时， PLC控制过滤系统进入反冲洗状态，控制系统首先发出信号给第一个单元对应的两位三通阀，该阀门改变方向，截断进水导通排污，反冲洗水由出水总管高速反冲洗第一过滤单元，并由排污口排出，反冲洗大约10-20秒后，第一过滤单元回到过滤状态，等待约几秒后，控制系统依次控制第二个及其以后的过滤单元进行反冲洗，等所有过滤单元反冲洗后，过滤系统回到过滤状态。

内源反冲洗模式是利用过滤系统出水的压力反冲洗，要求出水压力和流量达到反冲洗需要的最小值以上，对于进水压力偏低，或过滤单元数较少，或过滤流量较小的系统，建议过滤系统出口处加自动背压阀，反冲洗时背压阀关小或完全关闭，以提高出水反冲洗压力和流量。

2、外源水力反冲洗模式（简称外源反洗模式）外源反冲洗模式（ES）：水由进水总管通过进水三通阀进入每个过滤单元过滤，过滤的出水经过出水三通阀汇总到出水总管实现过滤，随着过滤的进行，当进出水压差或时间达到设定值时， PLC过滤系统进入反冲洗状态，控制系统首先发出信号给第一个单元对应的进出水两位三通阀，使两阀门改变方向，进水三通阀截断进水导通排污，出水三通阀截断出水导通外源水，反冲洗水由外源水管高速反冲洗第一过滤单元，并由排污口排出，反冲洗大约10-20秒后，第一过滤单元回到过滤状态，等待约几秒后，控制系统依次控制第二个及其以后的过滤单元进行反冲洗，等所有过滤单元反冲洗后，过滤系统回到过滤状态。

外源反冲洗模式应用于进水压力低，或过滤单元数太少，或过滤流量太小的应用点。

建议采用泵或其他压力清洁水源作为反冲洗外源，反冲洗外源的压力和流量需要达到规定值以上。

3、空气辅助反冲洗模式空气辅助反冲洗模式（AAF）：对于2寸的过滤系统，ARKAL公司提供附加的水罐，通过压缩空气驱动水罐的水，并和水混合后，高速反冲洗每个过滤单元。

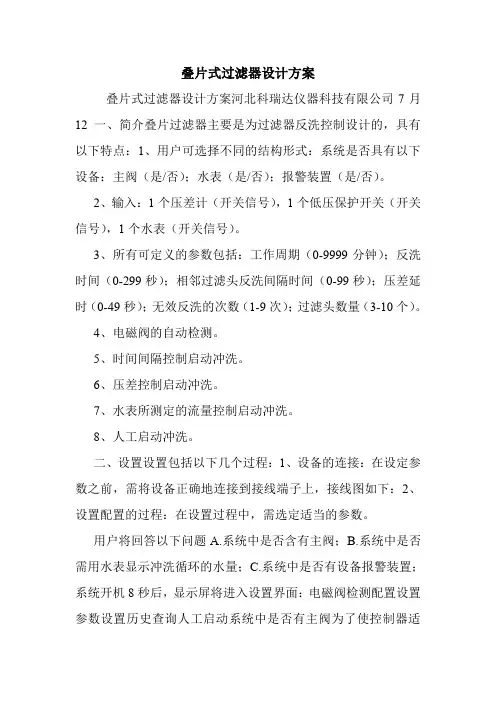

叠片式过滤器设计方案叠片式过滤器设计方案河北科瑞达仪器科技有限公司7月12一、简介叠片过滤器主要是为过滤器反洗控制设计的，具有以下特点：1、用户可选择不同的结构形式：系统是否具有以下设备：主阀（是/否）；水表（是/否）；报警装置（是/否）。

2、输入：1个压差计（开关信号），1个低压保护开关（开关信号），1个水表（开关信号）。

3、所有可定义的参数包括：工作周期（0-9999分钟）；反洗时间（0-299秒）；相邻过滤头反洗间隔时间（0-99秒）；压差延时（0-49秒）；无效反洗的次数（1-9次）；过滤头数量（3-10个）。

4、电磁阀的自动检测。

5、时间间隔控制启动冲洗。

6、压差控制启动冲洗。

7、水表所测定的流量控制启动冲洗。

8、人工启动冲洗。

二、设置设置包括以下几个过程：1、设备的连接：在设定参数之前，需将设备正确地连接到接线端子上，接线图如下：2、设置配置的过程：在设置过程中，需选定适当的参数。

用户将回答以下问题A.系统中是否含有主阀；B.系统中是否需用水表显示冲洗循环的水量；C.系统中是否有设备报警装置；系统开机8秒后，显示屏将进入设置界面：电磁阀检测配置设置参数设置历史查询人工启动系统中是否有主阀为了使控制器适合用户的使用要求，必须对系统进行配置，按下“配置设置”键，显示屏将显示：是否若肯定，则按一下“是”键（系统启动时要先打开主阀，系统关闭时要关闭主阀）；若否定，则按一下“否”键（不用控制主阀）。

然后，用户将被询问系统中是否有水表。

显示屏显示为：系统中是否需用水表显示冲洗循环的水量否是若肯定，则按一下“是”键（显示界面将显示水的流量）；若否定，则按一下“否”键（显示界面将不显示水的流量）。

然后，用户将被询问系统中是否有报警。

显示屏显示为：是系统中是否有设备报警装置否若肯定，则按一下“是”键（系统有故障，蜂鸣器报警）；若否定，则按一下“否”键（系统有故障，蜂鸣器不报警）。

然后显示屏将回到设置界面。

Arkal叠片式过滤器rkal 叠片式过滤器是过滤技术的一次创新，其用户遍布美国、欧洲、澳大利亚等。

与传统的过滤器相比，Arkal 过滤器具有如下的技术特点：精确过滤：可根据用水要求选择不同精度的过滤叠片，有20μ、55μ、00μ、130μ、200μ、400 μ等多种规格。

高效反洗：高速和彻底的反洗，只需7-15秒左右即可完成，反洗耗水量低于过滤水量的0.5%。

全自动运行，连续出水：在过滤器组套内，反洗过程轮流交替进行，工作、反洗状态之间自动切换，可确保连续出水，系统压损小。

标准模块化：标准模块化系统设计，用户可按需配置，简单灵活，互换性强。

节省占地：可灵活利用边角空间，因地制宜安装，占地很少。

如300立方米/小时的处理水量，一般水质，过滤为等级100μ的设备占地仅3平方米。

运行可靠维护简单：几乎不需日常维护，安装操作方便，部件100%经工厂检测和试运转，不需专用工具，所需备品备件很少使用寿命长：高科技塑料过滤芯坚固、无磨损、无腐蚀，经多年工业实用验证，过滤和反洗效果不会随使用时间而变差。

第二代SPIN KLIN叠片式全自动反冲洗过滤器和技术:PIN KLIN自动反冲洗过滤器是叠片式过滤器的优点的进一步发挥，SPIN KLIN过滤器和一般叠片式过滤器的不同之出是在于它的专利设计的内撑，一体式内撑上有一组弹簧，一个活塞，和三组反冲喷嘴，他们配合其他控制系统共同作用达到高效过滤和完全反冲的功效。

过滤器共有两种运行状态：过滤状态和反洗状态。

在过滤状态下，原液从外面通过叠片，过滤叠片在弹簧力和液力的作用下被紧紧地压在一起，杂质颗粒截留在叠片交叉点，经过过滤的液体从过滤器中流出。

当到达一定压差时或时间，系统自动进入反洗状态，控制器控制阀门改变水流方向，反冲水压拉升弹簧使叠片被松开，位于SPINKLIN 柱上的喷嘴沿切线喷射，使叠片旋转，将截留在叠片上的杂质冲洗甩出。

反冲模式：．过滤液压反冲：使用过滤液的自身压力反冲，要求滤出液压力大于2.8公斤．空气辅助反冲，使用4.5-6bar的空气驱动过滤液反冲洗，空气流速约300L/M/SPINE．外源反冲，使用泵驱动反冲液反冲洗（可以是过滤液，可以是其他来源清洁液体），泵的压力大于3.5bar,流量为每10T/H/SPINE．空气辅助外源反冲，使用4.5-6bar的空气驱动其他来源清洁液体反冲洗过滤器基本参数最大工作压力* 10公斤最小反冲压力* 2.8公斤系统压力损失0.08-0.8公斤每SPINE单元设计流量（M3/Hr） 5 (20微米)，10（55 微米），15（大于100微米）反冲洗时每SPIN单元流速8-10立方米/小时反冲洗时每SPIN单元耗液量17-33升材料PP 或，NYLON最高工作温度* 70度对于超出此参数的过滤系统请咨询当地ARKAL公司代理ARKAL公司多年以来一直确保可信,准确和高效的过滤并提供全球性支持和服务.请与我们联系中国地址:上海莘庄工业园区春东路439号D2电话:86-21- 54830615/ 54830617 传真:86-21- 54830621 邮编:200001本站域名：阿科过滤系统公司版权所有，侵权必究。

叠片过滤器优点|叠片过滤器使用说明
叠片过滤器的优点：
1.过滤效果稳定；
2.深层过滤，拦污能力杰出；
3.操作简单，维护方便；
4.系统运行成本低，性能可靠，寿命长。

叠片式过滤器使用操作说明：
1.在使用叠片式过滤器之前，先检查叠片式过滤器是否完整无损坏
2.在安装叠片式过滤器时，注意水流方向性（标注箭头方向）
3.叠片式过滤器在安装时需缠生料带，防止漏水
4.叠片式过滤器在试水时水泵压力不宜太大，防止损坏过滤器
5.叠片式过滤器要经常清洗过滤叠片中的污物与杂质
6.叠片式过滤器由于有大量的过滤叠片交叉叠压在一起，在保证了其过滤效果的同时，也必然造成阻水比较严重，水损较大的不足，因此在使用的过程中，需要注意。

7.叠片式过滤器具有反冲洗功能，可以自动清理附着在过滤叠片上的部分杂质，但是，并不能全部清除，因此最好定期打开过滤器，进行手动清理，将叠片上难以清理的杂质清理干净。

在过滤时，叠片式过滤器中的过滤叠片通过弹簧和流体压力压紧，压差越大，压紧力越强。

保证了自锁性高效过滤。

液体由叠片外缘通过沟槽流向叠片内缘，经过18～32个过滤点，从而形成独特的深层过滤。

过滤结束后通过手工或液压使叠片之间松开进行手工清洗或自动反冲洗。

一、叠片过滤器学习的几个要点问题
1、过滤器单元的部件组成、过滤原理？画出示意图
2、叠片的沟槽特征？为何能进行“精确”的多道截留？与
网式过滤器的区别比较？
3、过滤器如何进行反冲洗？画出反冲洗状态示意图
4、叠片过滤器为什么反冲洗能进行的这么彻底干净？
5、反冲洗耗水小于过滤流量的0.5%，为什么能这么低？列
出计算公式？
6、什么叫内源反冲、外源反冲、空气辅助反冲洗？工况条
件有什么要求？
7、画出内源、外源机组的机组草图（2、4寸都可）？
8、按照自己的理解，归纳出叠片过滤器的性能特点？
9、叠片过滤器的应用场合有那些？
10、叠片机组对外部管道配置和设备基础有何要求？
11、画出循环水旁滤的流程示意图？
12、循环水旁滤的目的和意义？旁滤量的选择？
学习材料见“ARKAL产品文件夹”内容、样本和工业水处理书等。

叠片过滤器反冲洗原理
叠片过滤器反冲洗是一种清洗和保养技术，它可以有效地消除过滤器内部的污垢、油污和其他物质，从而提高过滤器的清洁度和过滤效率。

叠片过滤器的反冲洗原理是，通过使用高压水，从叠片过滤器的内部清除污垢、油污和其他有害物质。

叠片过滤器通常由一系列叠片和夹层组成，通过高压水的流动，污垢和有害物质就会从叠片过滤器内部清除出来。

在叠片过滤器反冲洗之前，必须将过滤器清洁干净，以避免水中残留的污垢和油污，影响反冲洗的效果。

其次，需要将高压水引入叠片过滤器，使其从叠片过滤器内部的每个叠片和夹层处清洗，同时将污垢和有害物质带走。

高压水的流动速度可以控制，以便更好地清洗过滤器内部的污垢和有害物质。

叠片过滤器反冲洗完成后，应检查过滤器内部清洁度，并对高压水冲洗的效果进行评估。

除此之外，还需要将叠片过滤器内部清洁后的污垢和有害物质从叠片过滤器外部排放，以确保排放的污水符合当地政府的要求。

叠片过滤器反冲洗是一种有效的清洗和保养技术，它可以有效地消除过滤器内部的污垢、油污和其他物质，从而提高过滤器的清洁度和过滤效率。

叠片过滤器反冲洗的具体操作步骤要求企业进行认真的操作和监督，以确保反冲洗的质量和效果。

叠片过滤器优点叠片过滤器使用说明使用叠片过滤器有以下几个优点：1.高效的过滤能力：叠片过滤器可以有效地去除水中的悬浮固体、污泥和颗粒物，使水质达到目标要求。

它的过滤精度可以根据需要调整，通常在10-200微米之间。

2.易于维护和清洁：叠片过滤器的滤网可以方便地取出进行清洗和维护。

只需将滤网拆下，用清水或化学清洗剂进行冲洗，便可将滤网上的污物清除干净。

清洗后，再将滤网安装回原位即可。

3.长寿命：叠片过滤器采用耐腐蚀的材料制作，如不锈钢、聚丙烯和玻璃纤维等。

这些材料具有良好的耐腐蚀性和耐磨性，能够保证叠片过滤器的长期稳定运行。

4.低能耗：叠片过滤器的运行和清洗所需的能量非常低。

其过滤过程无需外部能源支持，只需依靠水的压力差即可实现。

此外，清洗也可以使用低压水或空气进行，减少了对能源的消耗。

5.适应性强：叠片过滤器的结构紧凑，占地面积小，适用于各种场地和安装环境。

而且可以根据需要进行组合，形成多级过滤系统，进一步提高过滤效果。

使用叠片过滤器需要注意以下几点：1.定期清洗滤网：根据实际情况，定期对滤网进行清洗和维护，以保证其正常的过滤能力。

清洗时，首先关闭进出水阀门，然后拆下滤网进行清洗，清洗后再装回原位。

2.注意滤网的维护和更换：滤网的使用寿命是有限的，长时间使用后可能会出现堵塞或磨损。

当发现滤网有较大程度的堵塞或损坏时，需要及时更换，以保证过滤效果。

3.注意水质监测：使用叠片过滤器的同时，要定期对水质进行监测，以便及时发现水质异常。

当发现水质异常时，需要检查和保养设备，并根据需要进行调整和处理。

4.避免压力过高：在运行叠片过滤器时，应注意水压是否过高。

过高的水压可能会导致滤网破裂或泄漏，影响过滤效果和设备寿命。

因此，要确保水压在设备规定的范围内。

总之，叠片过滤器作为一种高效、易于维护和清洁、长寿命、低能耗和适应性强的水处理设备，已经广泛应用于各个领域。

合理使用和维护叠片过滤器，能够为我们提供清洁的水资源，保障生产和生活的正常运行。

叠片式过滤器的工作原理
叠片式过滤器是常用的一种压力式过滤器，它通过一系列重叠的过滤带实现了固液分离。

其主要工作原理是利用滤布过滤物料，过滤刮刀进行刮板排渣，清洗装置完成对滤布
的清洗，达到持续高效的过滤目的。

叠片式过滤器由滤胚、滤布、滤板、活塞、清洗管、刮刀等主要部件构成，液体通过
滤入进入其中的每层滤布之间，在滤布上产生压力差，使液体中的固体颗粒被过滤掉，清
洗液通过清洗装置冲洗滤布。

在过滤的过程中，液体从进口口进入滤箱的结构体内，由结构体内液流散落在滤布上。

当滤布的孔隙被固体颗粒堵塞时，液体会沿滤布表面的小孔流动，流入相邻的过滤带，流
动过程中压力降低，被堵塞的固体颗粒就被捕获在滤布表面，因此滤液变得更清澈。

当进过滤器的液体容积达到一定量时，将会有一些固体颗粒积累在滤布上，此时便需
要刮刀进行刮除。

刮刀作为滤布上面的一个挤压单元，通过刮刀受力与操作者的动力推动
活塞，按照一定的轨道滑动，将滤布上的固体颗粒往滤布两端推出，最后排出过滤器的排
渣口。

此外，叠片式过滤器还有清洗和筛选两个过程。

筛选可以筛去少量的颗粒物，不影响
整个过滤的效果；清洗过程中，清洗液沿着清洗管向滤布区域喷洒，清洗液进入滤布后在
滤布上形成一层薄膜，通过这层薄膜与滤布结构之间的压差，清洗液可以漫过滤布表面，
将滤布上残留的污垢排除。

叠片式过滤器的优点在于操作简单，安装方便，结构合理，布局紧凑，处理量大，处
理效率高等特点，而且还可以通过改变滤板和滤布的数量、物料的进出口等来适应不同的
处理要求。

因此叠片式过滤器在化工、食品、制药、环保等行业中得到广泛应用，并具有
一定的推广价值。

专利名称：一种叠片式过滤器专利类型：实用新型专利
发明人：郑贵州
申请号：CN200920002872.6申请日：20090205
公开号：CN201357011Y
公开日：
20091209
专利内容由知识产权出版社提供
摘要：一种叠片式过滤器，由外壳、滤芯上盖、滤芯、弹簧、过滤器帽组成，滤芯为圆柱形，由支架和套在支架上的多层薄片层叠而成，薄片双面设有细腻流道，滤芯上盖套在支架上，弹簧置于过滤器帽内，滤芯压在弹簧上，滤芯置于外壳内，过滤器帽与外壳连接。

可以高效的过滤灌溉用水，提高灌溉用水的水质，且拆装、清洗方便，使用寿命更长久。

申请人：厦门翔丰节水设备有限公司
地址：351100 福建省厦门市翔安区马巷镇郑坂村村东92号
国籍：CN
更多信息请下载全文后查看。
