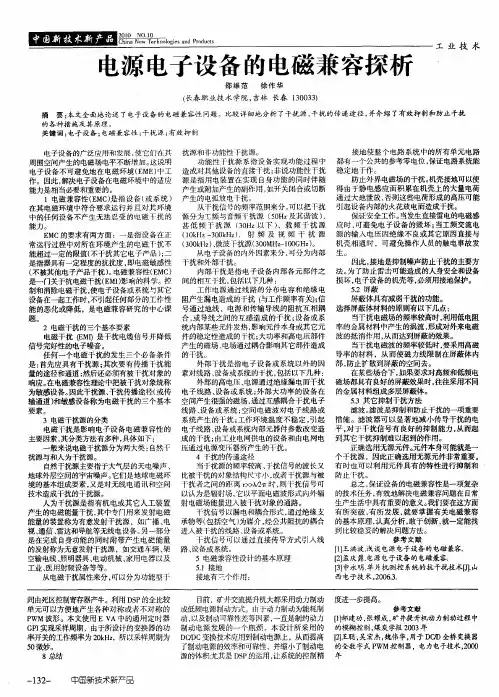

电力电子装置的电磁兼容性和电磁干扰

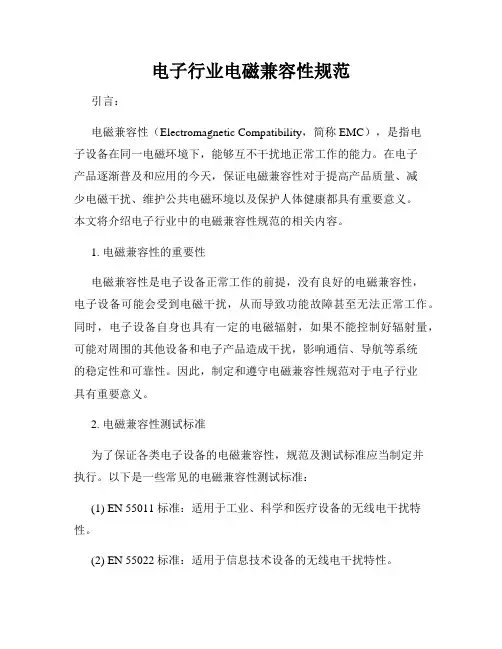

电子行业电磁兼容性规范引言：电磁兼容性（Electromagnetic Compatibility，简称EMC），是指电子设备在同一电磁环境下，能够互不干扰地正常工作的能力。

在电子产品逐渐普及和应用的今天，保证电磁兼容性对于提高产品质量、减少电磁干扰、维护公共电磁环境以及保护人体健康都具有重要意义。

本文将介绍电子行业中的电磁兼容性规范的相关内容。

1. 电磁兼容性的重要性电磁兼容性是电子设备正常工作的前提，没有良好的电磁兼容性，电子设备可能会受到电磁干扰，从而导致功能故障甚至无法正常工作。

同时，电子设备自身也具有一定的电磁辐射，如果不能控制好辐射量，可能对周围的其他设备和电子产品造成干扰，影响通信、导航等系统的稳定性和可靠性。

因此，制定和遵守电磁兼容性规范对于电子行业具有重要意义。

2. 电磁兼容性测试标准为了保证各类电子设备的电磁兼容性，规范及测试标准应当制定并执行。

以下是一些常见的电磁兼容性测试标准：(1) EN 55011 标准：适用于工业、科学和医疗设备的无线电干扰特性。

(2) EN 55022 标准：适用于信息技术设备的无线电干扰特性。

(3) CISPR 16 标准：电磁兼容性测量设备和无线电设备的射频干扰特性。

(4) EN 61000 标准系列：电磁兼容性的综合标准，包括了设备对电磁辐射的限制和设备的抗干扰性能等。

(5) FCC 标准：美国联邦通信委员会制定的无线电设备的干扰特性标准。

3. 电磁兼容性规范的内容电磁兼容性规范主要包括以下几个方面的内容：(1) 电磁辐射限值：规定了设备在工作状态下产生的电磁辐射的强度限值，以防止对周围电子设备和通信等系统产生干扰。

(2) 抗电磁干扰能力：规定了设备在一定电磁环境下应具备的抗干扰能力，包括对外界电磁场干扰的抵抗能力和对自身电磁辐射的控制能力。

(3) 地线设计要求：规定了设备内部各个功能模块和电路之间的地线连接要求，以确保设备内部的电磁兼容性。

电力电子系统的EMC问题与解决方案电力电子系统的电磁兼容（Electromagnetic Compatibility，简称EMC）问题是指在电磁环境下，电力电子系统正常工作所需的电磁环境条件，以及电力电子系统对外界电磁环境的产生的电磁干扰的抵抗能力。

在电力电子系统的设计和应用过程中，EMC问题是一个不可避免的挑战。

本文将介绍电力电子系统的EMC问题，并探讨一些解决方案。

一、电力电子系统的EMC问题电力电子系统在运行过程中会产生电磁波，这些电磁波会辐射到周围环境中，对其他设备和系统产生干扰。

同时，电力电子系统也会受到来自外部电磁波的干扰，影响其正常工作。

这些问题都属于电力电子系统的EMC问题。

1. 电磁辐射问题电力电子系统在工作时会产生高频电磁波，如开关电源、变频器和整流器等，这些高频电磁波会通过导线、辐射、波导等途径传播到周围环境中，对其他设备和系统造成干扰。

特别是在无线通信系统和医疗设备等对电磁波敏感的环境中，电磁辐射问题尤为重要。

2. 电磁感受问题电力电子系统对外界电磁波的感受性也是一个重要问题。

当电力电子系统暴露在高强度电磁场的环境中时，会受到来自电磁波的干扰，从而影响其正常工作。

例如，在雷电或强磁场环境下，电力电子系统可能会出现故障或损坏。

二、解决电力电子系统的EMC问题的方案为了解决电力电子系统的EMC问题，需要采取一系列的技术手段和措施。

以下是一些常见的解决方案：1. 地线设计地线是电力电子系统中的重要部分，它能够消除电磁干扰并提高系统的EMC性能。

在地线设计中，需要合理布置和连接地线，建立良好的接地系统，使系统的电磁能量得到合理的分配和消耗，从而减少电磁辐射和提高抗干扰能力。

2. 滤波器设计在电力电子系统中安装滤波器可以有效地减少电磁辐射和抑制电磁干扰。

滤波器能够在电源和负载之间形成一个衰减效应，阻止高频电磁波的传播，从而减少对其他设备的干扰。

3. 接地设计良好的接地设计能够有效地降低电磁辐射和提高系统的抗干扰能力。

电力电子设备电磁兼容性设计引言随着电力电子技术的发展，电力电子设备在能源转换、传输和分配中起着至关重要的作用。

然而，由于电力电子设备中的高频电磁干扰，导致电磁兼容性问题成为一个日益严重的挑战。

本文将探讨电力电子设备的电磁兼容性问题，并介绍一些设计原则和方法来提高电力电子设备的电磁兼容性。

电磁干扰的原因和影响电力电子设备产生的高频电磁干扰主要由以下几个方面造成：1.开关干扰：电力电子设备中的开关元件（如晶体管、二极管）会产生大量高频开关干扰信号，这些信号会传播到设备的其他部分和周围环境中。

2.电源干扰：电力电子设备中的电源回路会产生高频电磁干扰，主要是由于电源输入和输出之间的电容和电感。

3.高频回路干扰：电力电子设备中的高频电路（如滤波电路、谐振电路）会产生高频电磁干扰信号，这些信号会辐射到设备的其他部分和周围环境中。

这些高频电磁干扰信号会对电力电子设备自身产生以下影响：1.性能降低：高频电磁干扰信号会干扰设备正常的工作信号，导致设备性能下降，甚至出现故障。

2.其他设备的干扰：设备辐射的高频电磁干扰信号可能干扰周围的其他电子设备，引起干扰或故障。

3.对人体健康的影响：高频电磁辐射可能对人体健康产生不良影响，如头痛、失眠等。

为了解决这些问题，电力电子设备的电磁兼容性设计变得至关重要。

电磁兼容性设计原则和方法为了提高电力电子设备的电磁兼容性，可以采取以下原则和方法：1. 布局和屏蔽合理的设备布局和屏蔽设计可以降低电磁干扰的传播和辐射。

具体措施包括：•分层布局：将不同功能的电路板分层放置，减少彼此之间的干扰。

•高频信号屏蔽：使用金属屏蔽罩、屏蔽壳等，对高频信号进行屏蔽，阻止其辐射到其他部分。

•地面屏蔽：加强设备的地面屏蔽，减少地面回路干扰。

2. 滤波器设计合理设计滤波器可以减少电力电子设备辐射的高频电磁干扰信号。

滤波器可以包括输入滤波器和输出滤波器。

具体措施包括：•输入滤波器：通过合理设计输入滤波器，可以降低电源干扰信号的传导。

电气设备的电磁兼容性分析及解决方案研究电气设备的电磁兼容性(EMC)是一种非常重要的安全问题，它关系到电气设备的运行效率、稳定性和运行安全。

如果电气设备的电磁兼容性不良，可能会出现电磁干扰，使设备工作不正常，甚至可能对设备造成损坏。

因此，电磁兼容性的问题必须得到充分的关注和解决。

一、电磁兼容性的背景和意义现代社会中，各种电气设备随处可见，它们为人们的生产、生活和娱乐等方面提供了一切可能的便利。

然而，电气设备本身在使用时也难免会产生较大的电磁干扰，这些干扰可能会对周围的其他设备、仪器或者人体等造成危害。

因此，电磁兼容性的问题日益受到人们的关注。

电磁兼容性是指电气设备在其工作状态下对其周边电气设备的电磁环境不造成危害的能力，即能够在不降低设备性能和运行情况的前提下，使电气设备能够在电磁环境中正常工作，同时不对其他设备或产生干扰。

这是一种重要的安全技术要求。

二、电磁兼容性的影响因素电磁兼容性与许多因素有关，包括电磁波的频率、电源、信号的传输速度、信号周围的介质、接地等等，其中最主要的因素是电磁波的频率。

在工厂和家庭中，各种电气设备使用的频率不同，它们所产生的电磁波频率也不同。

而目前的大部分电气设备都能够较好的应对较低频率的电磁干扰，但是当面对高频率的电磁干扰时，很多设备就会出现电磁兼容性问题。

三、电磁兼容性的解决方案为了解决电磁兼容性的问题，需要从以下几个方面入手：1. 电缆和线路的规划电缆和线路的规划必须符合正规标准，缆线长度应该符合电磁屏蔽的要求，同时，在极端高频使用时，可以采用光纤传输来避免电磁辐射。

2. 设备的接口设备的接口应该采用排除外界干扰和消除机内的干扰的技术来保证设备电磁兼容性。

3. 硬件设计硬件设计时应采用合适的屏蔽技术，例如对于高频信号的传输，可以采用波导或短接屏蔽技术进行屏蔽。

4. 设备的安装和接线设备的安装和接线应该符合相关的标准，同时还应尽量消除地线电压的影响，避免发生接地截断或接地过小的情况。

高压低压设备的电磁兼容性与干扰问题电力系统是现代社会不可或缺的基础设施，其中高压设备和低压设备作为电力传输和分配的重要组成部分，扮演着至关重要的角色。

然而，随着科技的不断进步和电气设备的广泛应用，高压低压设备之间的电磁兼容性与干扰问题也日益突出。

本文将重点探讨高压低压设备的电磁兼容性及干扰问题，并提出相应的解决方法。

一、高压低压设备的电磁兼容性1. 高压设备的电磁兼容性高压设备主要包括变电站、输电线路以及各种电力设备。

这些设备在运行过程中会产生强大的电磁场，可能对周围的低压设备以及通讯设备造成干扰。

为了确保高压设备的电磁兼容性，需要从以下几个方面考虑：- 设备设计：在设备的设计过程中，应采用合适的屏蔽措施和滤波器，以降低其电磁辐射和传导干扰。

- 地线系统：合理设计地线系统可以有效地减少地电位差，降低电磁辐射的程度。

- 绝缘保护：采用合适的绝缘材料和绝缘层，可以减少设备之间的相互干扰。

2. 低压设备的电磁兼容性低压设备主要包括家用电器、计算机以及通讯设备等。

这些设备在电力系统中承受着高压设备产生的电磁辐射和传导干扰，因此需要具备一定的电磁兼容性，以确保其正常运行。

提高低压设备的电磁兼容性可以从以下几个方面入手：- 设备设计：低压设备的设计应考虑到抗干扰性能，合理选择电磁屏蔽措施，采用优质的滤波器等。

- 地线系统：合理设计设备的接地系统，减少地电位差，降低电磁辐射和传导干扰。

- 绝缘保护：采用良好的绝缘材料和绝缘层，保护设备的运行和安全。

二、高压低压设备的电磁干扰问题1. 高压设备对低压设备的干扰高压设备产生的电磁辐射和传导干扰可能会对周围的低压设备造成干扰，影响其正常工作。

常见的干扰表现包括：- 通讯干扰：电磁辐射干扰可能导致无线信号丢失、通话质量下降等问题。

- 电力干扰：高压设备产生的电磁辐射和传导干扰可能导致低压设备的电力供应不稳定，甚至引发故障。

- 接地干扰：高压设备的电磁辐射可能导致低压设备的地电位差增大，进而影响系统的正常运行。

电力电子技术中的电磁兼容性设计电磁兼容性设计是电力电子技术中必须关注的一个重要方面。

电力电子设备需要在分布式电源、智能电网、清洁能源和高速列车等应用场景中发挥作用，因此在这些应用场景中需要高度注意电磁兼容性的问题。

在本文中，我们将讨论电力电子技术中的电磁兼容性设计。

1. 什么是电磁兼容性？在我们开始讨论电力电子技术中的电磁兼容性设计之前，让我们首先了解一下什么是电磁兼容性。

电磁兼容性通常是指电子设备在电磁环境中与其他设备、系统或环境进行协调、共存甚至共生存的能力。

简而言之，电磁兼容性是一种能够确保电子设备能正常运行且在电磁环境中不产生外部干扰或承受来自外部的干扰的能力。

2. 电力电子技术中的电磁兼容性电力电子技术中的电磁兼容性设计是确保电力电子设备能够在电磁环境中工作并保持高效性的重要一环。

因为电力电子设备通常在高功率状态下运行，为了确保其不受来自其他设备的干扰以及不会对其他设备或环境造成干扰，必须从设备选型、设计、制造和安装等方面考虑电磁兼容性。

3. 电磁干扰的来源电磁干扰的来源是多方面的，它可以来自电力电子设备自身，也可以来自其他设备或环境。

在电力电子技术中，电磁干扰主要来自以下几个方面：(1) 电源/信号线。

电源和信号线是交流电功率/信号输入和输出的主要途径。

这些线路可以作为天线，发射和接收电磁波信号。

(2) 开关元件。

开关元件的开关动作会产生大量噪声和高频随机变化，从而产生电磁干扰。

(3) 电磁辐射。

所有的电子设备都会产生电磁辐射。

尤其是在高压和高功率设备中，电磁辐射可能会对周围的设备和人产生影响。

4. 电磁兼容性设计的方法电磁兼容性设计是为了确保电力电子设备可以在电磁环境中正常工作而采用的一系列方法和手段。

这些方法和手段包括：(1) 策略性地选择设备。

在电力电子设备设计的起始阶段，选择高品质的设备是非常重要的。

例如，低噪声、低漏磁等特性的元器件可以降低设备的电磁辐射和电磁信噪比。

(2) 开展电磁兼容性分析。

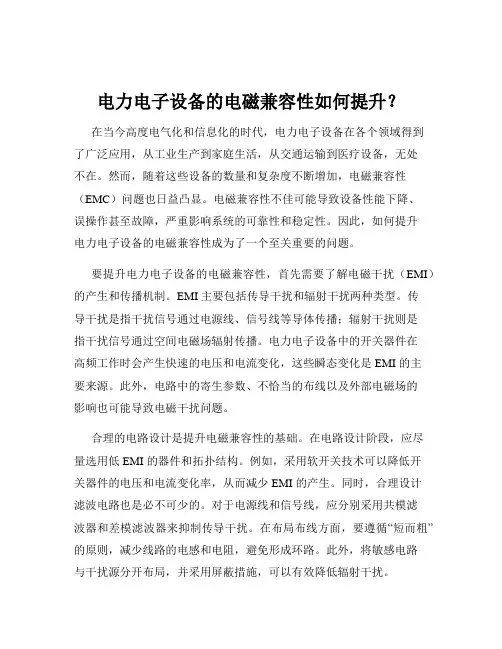

电力电子设备的电磁兼容性如何提升？在当今高度电气化和信息化的时代，电力电子设备在各个领域得到了广泛应用，从工业生产到家庭生活，从交通运输到医疗设备，无处不在。

然而，随着这些设备的数量和复杂度不断增加，电磁兼容性（EMC）问题也日益凸显。

电磁兼容性不佳可能导致设备性能下降、误操作甚至故障，严重影响系统的可靠性和稳定性。

因此，如何提升电力电子设备的电磁兼容性成为了一个至关重要的问题。

要提升电力电子设备的电磁兼容性，首先需要了解电磁干扰（EMI）的产生和传播机制。

EMI 主要包括传导干扰和辐射干扰两种类型。

传导干扰是指干扰信号通过电源线、信号线等导体传播；辐射干扰则是指干扰信号通过空间电磁场辐射传播。

电力电子设备中的开关器件在高频工作时会产生快速的电压和电流变化，这些瞬态变化是 EMI 的主要来源。

此外，电路中的寄生参数、不恰当的布线以及外部电磁场的影响也可能导致电磁干扰问题。

合理的电路设计是提升电磁兼容性的基础。

在电路设计阶段，应尽量选用低 EMI 的器件和拓扑结构。

例如，采用软开关技术可以降低开关器件的电压和电流变化率，从而减少 EMI 的产生。

同时，合理设计滤波电路也是必不可少的。

对于电源线和信号线，应分别采用共模滤波器和差模滤波器来抑制传导干扰。

在布局布线方面，要遵循“短而粗”的原则，减少线路的电感和电阻，避免形成环路。

此外，将敏感电路与干扰源分开布局，并采用屏蔽措施，可以有效降低辐射干扰。

接地技术对于电磁兼容性的提升也起着关键作用。

良好的接地系统可以为干扰电流提供低阻抗的返回路径，从而减少电磁干扰。

在电力电子设备中，通常存在安全接地、信号接地和功率接地等多种接地方式。

为了避免接地回路引起的干扰，应采用单点接地或多点接地的方式，并确保接地电阻足够小。

同时，要注意不同接地之间的隔离和连接，避免形成接地环路。

屏蔽是防止电磁辐射干扰的有效手段。

屏蔽可以分为电场屏蔽、磁场屏蔽和电磁场屏蔽。

对于电场屏蔽，通常使用导电良好的金属材料，并将其接地，以阻止电场的传播。

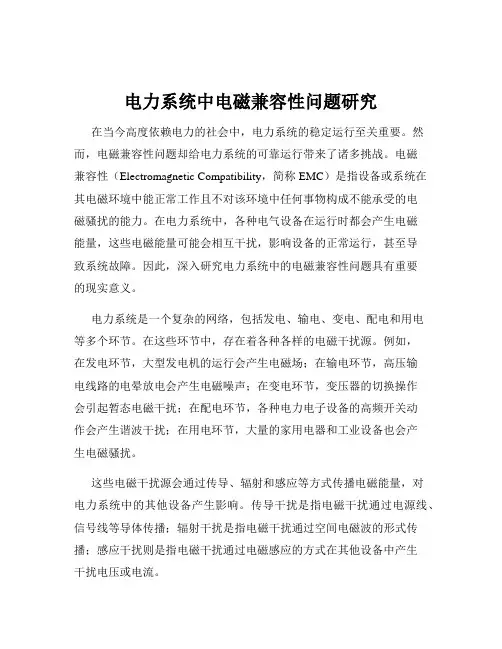

电力系统中电磁兼容性问题研究在当今高度依赖电力的社会中，电力系统的稳定运行至关重要。

然而，电磁兼容性问题却给电力系统的可靠运行带来了诸多挑战。

电磁兼容性（Electromagnetic Compatibility，简称 EMC）是指设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

在电力系统中，各种电气设备在运行时都会产生电磁能量，这些电磁能量可能会相互干扰，影响设备的正常运行，甚至导致系统故障。

因此，深入研究电力系统中的电磁兼容性问题具有重要的现实意义。

电力系统是一个复杂的网络，包括发电、输电、变电、配电和用电等多个环节。

在这些环节中，存在着各种各样的电磁干扰源。

例如，在发电环节，大型发电机的运行会产生电磁场；在输电环节，高压输电线路的电晕放电会产生电磁噪声；在变电环节，变压器的切换操作会引起暂态电磁干扰；在配电环节，各种电力电子设备的高频开关动作会产生谐波干扰；在用电环节，大量的家用电器和工业设备也会产生电磁骚扰。

这些电磁干扰源会通过传导、辐射和感应等方式传播电磁能量，对电力系统中的其他设备产生影响。

传导干扰是指电磁干扰通过电源线、信号线等导体传播；辐射干扰是指电磁干扰通过空间电磁波的形式传播；感应干扰则是指电磁干扰通过电磁感应的方式在其他设备中产生干扰电压或电流。

电磁兼容性问题对电力系统的影响主要体现在以下几个方面：首先，它可能导致电力设备的误动作。

例如，继电保护装置可能会因为受到电磁干扰而误跳闸，造成不必要的停电事故。

其次，电磁兼容性问题会降低电力设备的性能和可靠性。

长期受到电磁干扰的设备可能会出现老化加速、故障率增加等问题。

再者，电磁干扰还可能影响电力系统的测量和控制精度。

例如，电磁干扰可能会使电能计量装置产生误差，影响电力系统的经济运行。

为了解决电力系统中的电磁兼容性问题，需要采取一系列的措施。

从设备的设计和制造方面来说，应采用电磁兼容设计技术，如合理布局电路、选择合适的电子元件、进行屏蔽和滤波等。
