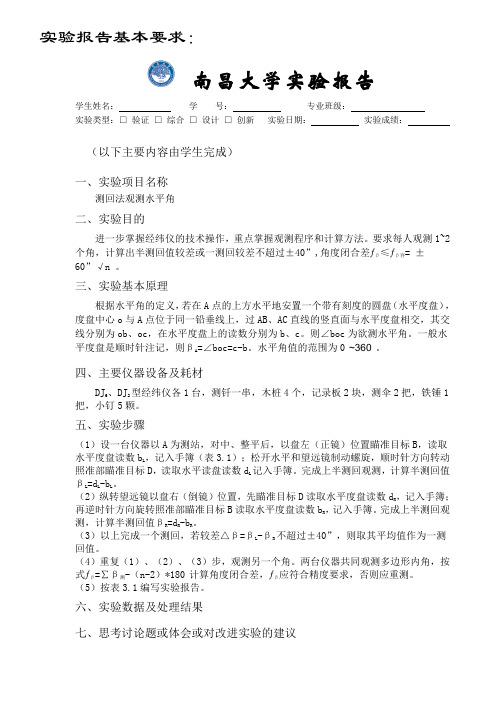

实验报告基本要求：学生姓名：学号：专业班级：实验类型：□验证□综合□设计□创新实验日期：实验成绩：（以下主要内容由学生完成）一、实验项目名称测回法观测水平角二、实验目的进一步掌握经纬仪的技术操作，重点掌握观测程序和计算方法。
要求每人观测1~2个角，计算出半测回值较差或一测回较差不超过±40”,角度闭合差ƒβ≤ƒβ容= ±60”√n 。
三、实验基本原理根据水平角的定义，若在A点的上方水平地安置一个带有刻度的圆盘（水平度盘），度盘中心o与A点位于同一铅垂线上，过AB、AC直线的竖直面与水平度盘相交，其交线分别为ob、oc，在水平度盘上的读数分别为b、c。
则∠boc为欲测水平角。
一般水平度盘是顺时针注记，则βA=∠boc=c-b。
水平角值的范围为0°~360°。
四、主要仪器设备及耗材DJ6、DJ2型经纬仪各1台，测钎一串，木桩4个，记录板2块，测伞2把，铁锤1把，小钉5颗。
五、实验步骤（1）设一台仪器以A为测站，对中、整平后，以盘左（正镜）位置瞄准目标B，读取水平度盘读数b L，记入手簿（表3.1）；松开水平和望远镜制动螺旋，顺时针方向转动照准部瞄准目标D，读取水平读盘读数d L记入手簿。
完成上半测回观测，计算半测回值βL=d L-b L。
（2）纵转望远镜以盘右（倒镜）位置，先瞄准目标D读取水平度盘读数d R，记入手簿；再逆时针方向旋转照准部瞄准目标B读取水平度盘读数b R，记入手簿。
完成上半测回观测，计算半测回值βR=d R-b R。
（3）以上完成一个测回，若较差△β=βL-βR不超过±40”，则取其平均值作为一测回值。
（4）重复（1）、（2）、（3）步，观测另一个角。
两台仪器共同观测多边形内角，按式ƒβ=∑β测-（n-2）*180°计算角度闭合差，ƒβ应符合精度要求，否则应重测。
（5）按表3.1编写实验报告。
六、实验数据及处理结果七、思考讨论题或体会或对改进实验的建议1.在测量时要特别注意水准管轴垂直于竖轴的校验和仪器的整平，以消除水准管轴不垂直于竖轴倾斜误差。
测回法观测水平角实验报告实验目的，通过测回法观测水平角，掌握水平角观测的基本方法和步骤，提高实地测量的准确性和精度。
一、实验原理。
测回法是通过望远镜观测目标物体的水平角，然后再回头观测同一目标物体的水平角，通过两次观测的水平角差来确定目标物体的水平角。
水平角是指目标物体在水平面上的方位角，通常用角度来表示。
二、实验仪器和材料。
1. 全站仪。
2. 三角架。
3. 测量棒。
4. 笔记本和笔。
5. 目标物体（如标杆、建筑物等）。
三、实验步骤。
1. 设置全站仪，调平和瞄准目标物体。
2. 通过全站仪观测目标物体的水平角，并记录下观测数值。
3. 回头观测同一目标物体的水平角，并记录下观测数值。
4. 计算两次观测的水平角差，得到目标物体的水平角。
四、实验注意事项。
1. 在观测水平角时，要确保全站仪的水平仪准确，以保证观测的准确性。
2. 观测时要注意避免光线干扰，选择适当的观测时间和光线条件。
3. 记录观测数值时，要准确记录，并注意单位的使用。
五、实验结果与分析。
通过实验观测，得到了目标物体的水平角为30°。
经过多次实验，发现测回法观测水平角的方法能够得到较为准确的结果，但在实际操作中仍需注意观测条件和仪器的精度。
六、实验总结。
通过本次实验，掌握了测回法观测水平角的基本方法和步骤，提高了实地测量的准确性和精度。
在以后的实地测量工作中，将继续加强实践，不断提高观测技能，确保测量结果的准确性和可靠性。
七、参考文献。
1. 《测量学》。
2. 《全站仪操作手册》。
以上就是本次测回法观测水平角实验的报告内容，希望对大家有所帮助。
南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证□综合□设计□创新实验日期：实验成绩：（以下主要内容由学生完成）一、实验项目名称测回法观测水平角二、实验目的进一步掌握经纬仪的技术操作，重点掌握观测程序和计算方法。
要求每人观测1~2个角，计算出半测回值较差或一测回较差不超过±40”,角度闭合差ƒβ≤ƒβ容= ±60”√n 。
三、实验基本原理根据水平角的定义，若在A点的上方水平地安置一个带有刻度的圆盘（水平度盘），度盘中心o与A点位于同一铅垂线上，过AB、AC直线的竖直面与水平度盘相交，其交线分别为ob、oc，在水平度盘上的读数分别为b、c。
则∠boc为欲测水平角。
一般水平度盘是顺时针注记，则βA=∠boc=c-b。
水平角值的范围为0°~360°。
四、主要仪器设备及耗材DJ6、DJ2型经纬仪各1台，测钎一串，木桩4个，记录板2块，测伞2把，铁锤1把，小钉5颗。
五、实验步骤（1）设一台仪器以A为测站，对中、整平后，以盘左（正镜）位置瞄准目标B，读取水平度盘读数bL，记入手簿（表3.1）；松开水平和望远镜制动螺旋，顺时针方向转动照准部瞄准目标D，读取水平读盘读数dL记入手簿。
完成上半测回观测，计算半测回值βL =dL-bL。
（2）纵转望远镜以盘右（倒镜）位置，先瞄准目标D读取水平度盘读数dR，记入手簿；再逆时针方向旋转照准部瞄准目标B读取水平度盘读数bR，记入手簿。
完成上半测回观测，计算半测回值βR =dR-bR。
（3）以上完成一个测回，若较差△β=βL -βR不超过±40”，则取其平均值作为一测回值。
（4）重复（1）、（2）、（3）步，观测另一个角。
两台仪器共同观测多边形内角，按式ƒβ=∑β测-（n-2）*180°计算角度闭合差，ƒβ应符合精度要求，否则应重测。
（5）按表3.1编写实验报告。
六、实验数据及处理结果七、思考讨论题或体会或对改进实验的建议实验报告基本要求：1.在测量时要特别注意水准管轴垂直于竖轴的校验和仪器的整平，以消除水准管轴不垂直于竖轴倾斜误差。
测回法观测水平角实验报告
实验报告：测回法观测水平角
一、实验目的
通过测回法观测水平角实验，掌握使用测回仪测水平角的方法，了解测回仪的原理，并掌握误差分析方法。
二、实验原理
1. 测回法概述
测回法是常用于测量水平角的方法，通过在测回仪上设置灯牌
和视度筒，可以精确地测量水平角。
测回仪的使用要求平稳平面、视线开放和保持测站的稳定。
2. 实验步骤
（1）设置测站。
将测站设置在平稳平面上，保证视线开放。
（2）设置测回仪。
安装测回仪，使其水平放置。
同时设置灯
牌和视度筒。
（3）进行测量。
通过观察灯牌和视度筒，来测量角度。
三、实验结果与分析
在本次测回法观测水平角实验中，我们进行了多次测量，并对
测量结果进行了分析。
通过分析，我们可以得出以下结论：
1. 在实验中，我们发现测回法能够比较准确地测量水平角，但
也存在一些误差。
2. 在使用测回仪进行测量时，需要保证测站的平稳性和视线的
开放性，以保证测量的准确性。
3. 在进行测量时，还需要注意测量误差的分析，以找出误差点，避免误差对测量结果的影响。
四、实验总结与思考
通过本次实验，我们对测回法测量水平角的方法和原理有了更深入的理解。
同时，我们也发现了在使用测回仪进行测量时需要注意的一些细节问题，并学会了误差分析的方法。
该实验对我们今后进行相关实验研究有着重要的意义。
测回法测量水平角实验报告测回法观测水平角实验报告(原创)实验报告基本要求:南昌大学实验报告学生姓名: 学号: 专业班级:实验类型:? 验证 ? 综合 ? 设计 ? 创新实验日期:实验成绩:(以下主要内容由学生完成)一、实验项目名称测回法观测水平角二、实验目的进一步掌握经纬仪的技术操作，重点掌握观测程序和计算方法。
要求每人观测1~2个角，计算出半测回值较差或一测回较差不超过?40”,角度闭合差?β??β容= ? 60”?n 。
三、实验基本原理根据水平角的定义，若在A点的上方水平地安置一个带有刻度的圆盘(水平度盘)，度盘中心o与A点位于同一铅垂线上，过AB、AC直线的竖直面与水平度盘相交，其交线分别为ob、oc，在水平度盘上的读数分别为b、c。
则?boc为欲测水平角。
一般水平度盘是顺时针注记，则βA=?boc=c-b。
水平角值的范围为0?~360?。
四、主要仪器设备及耗材DJ6、DJ2型经纬仪各1台，测钎一串，木桩4个，记录板2块，测伞2把，铁锤1把，小钉5颗。
五、实验步骤(1)设一台仪器以A为测站，对中、整平后，以盘左(正镜)位置瞄准目标B，读取水平度盘读数bL，记入手簿(表3.1);松开水平和望远镜制动螺旋，顺时针方向转动照准部瞄准目标D，读取水平读盘读数dL记入手簿。
完成上半测回观测，计算半测回值βL=dL-bL。
(2)纵转望远镜以盘右(倒镜)位置，先瞄准目标D读取水平度盘读数dR，记入手簿;再逆时针方向旋转照准部瞄准目标B读取水平度盘读数bR，记入手簿。
完成上半测回观测，计算半测回值βR=dR-bR。
(3)以上完成一个测回，若较差?β=βL-βR不超过?40”，则取其平均值作为一测回值。
(4)重复(1)、(2)、(3)步，观测另一个角。
两台仪器共同观测多边形内角，按式?β=?β测(-n-2)*180?计算角度闭合差，?β应符合精度要求，否则应重测。
(5)按表3.1编写实验报告。
六、实验数据及处理结果七、思考讨论题或体会或对改进实验的建议1.在测量时要特别注意水准管轴垂直于竖轴的校验和仪器的整平，以消除水准管轴不垂直于竖轴倾斜误差。
一、目的与要求（1）了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。
（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。
（3）掌握测回法观测水平角的观测顺序、记录和计算方法。
二、计划与设备（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。
实验小组有5人组成。
（2）实验设备为DJ6光学经纬仪1台，记录纸2张及相关辅助设备。
三、方法与步骤（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。
（2）对经纬仪的操作①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。
稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。
对于有红外设备的仪器应当使红外线对准测站点。
②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动90°，再转动第三只螺旋，使气泡居中。
如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。
③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。
④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。
等待仪器显示屏上读数稳定，读取相关读数。
（3）测回法观测水平角①度盘配置设共测n个测回，则第i个测回的度盘位置为略大于（i-1）180°/n°转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。
②一测回观测盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标B，读取读数记b1；计算上半测回角值β左=b1-a1。
测回法测量水平角实验报告测回法测量水平角实验报告一、实验目的本实验旨在通过使用测回法测量水平角的方法，掌握测角仪的使用技巧，了解水平角的测量原理，并通过实际操作来验证测回法的准确性和可行性。
二、实验器材与原理1. 实验器材：- 测角仪：用于测量水平角的仪器，通常由一个旋转的水平盘和一个固定的视线器组成。
- 测量杆：用于测量目标点的高度差。
2. 实验原理：测回法是一种通过测量水平角来确定两个目标点之间的水平距离的方法。
其原理基于以下两点：- 水平角：水平角是指测量点与参考点之间的水平方向的夹角。
- 视线：视线是从测量点通过测角仪视线器所看到的目标点的直线。
三、实验步骤1. 设置参考点：在实验区域内选择一个参考点，可以是一个固定的物体或标志物，并将其标记出来。
2. 测量目标点高度差：使用测量杆测量目标点与参考点之间的高度差，并记录下来。
3. 定位测量点：选择一个目标点作为测量点，并将其标记出来。
4. 测量水平角：将测角仪放置在测量点上，并通过旋转水平盘，使视线器对准参考点。
记录下测量得到的水平角。
5. 计算水平距离：利用测回法的计算公式，根据测量得到的水平角和目标点的高度差，计算出两个目标点之间的水平距离。
四、实验结果与分析在实验过程中，我们选取了一个标志物作为参考点，并选择了两个目标点进行测量。
通过测量杆测量得到的目标点的高度差为2.5米。
在测量水平角时，我们将测角仪放置在测量点上，并通过旋转水平盘，使视线器对准参考点。
最终测得的水平角为30度。
根据测回法的计算公式，我们可以计算出两个目标点之间的水平距离。
根据公式：水平距离 = 高度差 / tan(水平角)，代入实际数值进行计算，得到水平距离为8.66米。
通过与实际测量距离的对比，我们可以看出测回法测量水平角的方法具有一定的准确性和可行性。
然而，在实际操作中，由于测角仪的精度以及人为误差的存在，测量结果可能会有一定的误差。
因此，在实际应用中，需要根据具体情况进行误差分析和修正。
Ⅲ.测回法观测水平角实验报告一、目的与要求（1）了解 DJ6 光学经纬仪的基本构造及主要部件的名称与作用。
（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。
（3）掌握测回法观测水平角的观测顺序、记录和计算方法。
二、计划与设备（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。
实验小组有 5 人组成。
（2）实验设备为 DJ6 光学经纬仪 1 台，记录纸 2 张及相关辅助设备。
三、方法与步骤（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。
（2）对经纬仪的操作①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。
稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。
对于有红外设备的仪器应当使红外线对准测站点。
②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动 90°，再转动第三只螺旋，使气泡居中。
如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。
③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。
④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。
等待仪器显示屏上读数稳定，读取相关读数。
（3）测回法观测水平角①度盘配置设共测 n 个测回，则第 i 个测回的度盘位置为略大于（i-1 ）180° /n °转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。
②一测回观测盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标 B，读取读数记 b1；计算上半测回角值β左 =b1-a 1。
Ⅲ.测回法观测水平角实验报告一、目的与要求（1）了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。
（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。
（3）掌握测回法观测水平角的观测顺序、记录和计算方法。
二、计划与设备（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。
实验小组有5人组成。
（2）实验设备为DJ6光学经纬仪1台，记录纸2张及相关辅助设备。
三、方法与步骤（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。
（2）对经纬仪的操作①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。
稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。
对于有红外设备的仪器应当使红外线对准测站点。
②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动90°，再转动第三只螺旋，使气泡居中。
如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。
③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。
④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。
等待仪器显示屏上读数稳定，读取相关读数。
（3）测回法观测水平角①度盘配置设共测n个测回，则第i个测回的度盘位置为略大于（i-1）180°/n°转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。
②一测回观测盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标B，读取读数记b1；计算上半测回角值β左=b1-a1。
一、目的与要求（1）了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。
（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。
（3）掌握测回法观测水平角的观测顺序、记录和计算方法。
二、计划与设备（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。
实验小组有5人组成。
（2）实验设备为DJ6光学经纬仪1台，记录纸2张及相关辅助设备。
三、方法与步骤（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。
（2）对经纬仪的操作①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。
稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。
对于有红外设备的仪器应当使红外线对准测站点。
②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动90°，再转动第三只螺旋，使气泡居中。
如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。
③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。
④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。
等待仪器显示屏上读数稳定，读取相关读数。
（3）测回法观测水平角①度盘配置设共测n个测回，则第i个测回的度盘位置为略大于（i-1）180°/n°转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。
②一测回观测盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标B，读取读数记b1；计算上半测回角值β左=b1-a1。
