专题十 第2讲知识巩固练1．如图甲所示，100匝的线圈(图中只画了2匝)两端A 、B 与一个理想电压表相连．线圈内有指向纸内方向的匀强磁场，线圈中的磁通量在按图乙所示规律变化．下列说法正确的是( )A ．A 端应接电压表正接线柱，电压表的示数为150 VB ．A 端应接电压表正接线柱，电压表的示数为50.0 VC ．B 端应接电压表正接线柱，电压表的示数为150 VD ．B 端应接电压表正接线柱，电压表的示数为50.0 V【答案】B 【解析】线圈相当于电源，由楞次定律可知A 相当于电源的正极，B 相当于电源的负极，故A 应该与理想电压表的正接线柱相连．由法拉第电磁感应定律得E ＝nΔΦΔt ＝100×0.15－0.10.1V ＝50.0 V ，电压表的示数为50.0 V ，故B 正确．2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则( )A ．W 1<W 2，q 1<q 2B ．W 1<W 2，q 1＝q 2C ．W 1>W 2，q 1＝q 2D ．W 1>W 2，q 1>q 2【答案】C 【解析】第一次用0.3 s 时间拉出，第二次用0.9 s 时间拉出，两次速度比为3∶1，由E ＝BLv ，两次感应电动势比为3∶1，两次感应电流比为3∶1，由于F 安＝BIL ，两次安培力比为3∶1，由于匀速拉出匀强磁场，所以外力比为3∶1，根据功的定义W ＝Fx ，所以W 1∶W 2＝3∶1；根据电量q ＝I Δt ，感应电流I ＝E R ，感应电动势E ＝ΔΦΔt ，得q ＝ΔΦR，所以q 1∶q 2＝1∶1，故W 1＞W 2，q 1＝q 2.故C 正确．3．(2021年龙岩二模)如图所示，abcd 为水平放置的平行“”形光滑金属导轨，导轨间距为l ，电阻不计．导轨间有垂直于导轨平面向下的匀强磁场，磁感应强度大小为B .金属杆放置在导轨上，与导轨的接触点为M 、N ，并与导轨成θ角．金属杆以ω 的角速度绕N 点由图示位置匀速转动到与导轨ab 垂直，转动过程中金属杆与导轨始终接触良好，金属杆单位长度的电阻为r .则在金属杆转动的过程中( )A ．M 、N 两点电势相等B ．金属杆中感应电流的方向由N 流向MC ．电路中感应电流的大小始终为Bl ω2rD ．电路中通过的电荷量为Bl2r tan θ【答案】A 【解析】根据题意可知，金属杆MN 为电源，导轨为外电路，由于导轨电阻不计，外电路短路，M 、N 两点电势相等，A 正确；转动过程中磁通量减小，根据楞次定律可知金属杆中感应电流的方向是由M 流向N ，B 错误；由于切割磁场的金属杆长度逐渐变短，感应电动势逐渐变小，回路中的感应电流逐渐变小，C 错误；因为导体棒MN 在回路中的有效切割长度逐渐减小，所以接入电路的电阻逐渐减小，不能根据q ＝ΔΦR计算通过电路的电荷量，D 错误．4．(多选)如图所示的电路中，电感L 的自感系数很大，电阻可忽略，D 为理想二极管，则下列说法正确的有( )A ．当S 闭合时，L 1立即变亮，L 2逐渐变亮B ．当S 闭合时，L 1一直不亮，L 2逐渐变亮C ．当S 断开时，L 1立即熄灭，L 2也立即熄灭D ．当S 断开时，L 1突然变亮，然后逐渐变暗至熄灭 【答案】BD5．(2021年莆田质检)(多选)如图甲所示，边长为L 的正方形单匝线框水平放置，左侧一半置于沿竖直方向的匀强磁场中，线框的左侧接入电阻R ，右侧接入电容器，其余电阻不计．若磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定竖直向下为正方向)，则在0～2t 0时间内( )A ．电容器a 板带负电B ．线框中磁通量变化为零C ．线框中产生的电动势为B 0L 22t 0D ．通过电阻R 的电流为B 0L 22Rt 0【答案】AC 【解析】由题图可知在0～t 0时间内磁场向上减小，根据楞次定律，可知线圈中产生逆时针方向的充电电流，则电容器a 板带负电，A 正确；因磁感应强度的变化率不为零，则线框中磁通量变化不为零，B 错误；线框中产生的电动势E ＝ΔΦΔt ＝ΔB ·12L2Δt ＝B 0L 22t 0，C 正确；因电动势恒定，则回路中只有瞬时的充电电流，电容器充电完毕后，回路中电流变为零，D 错误．6．(多选)如图所示，半径为2r 的弹性螺旋线圈内有垂直纸面向外的圆形匀强磁场区域，磁场区域的半径为r ，已知弹性螺旋线圈的电阻为R ，线圈与磁场区域共圆心，则以下说法正确的是( )A ．保持磁场不变，线圈的半径由2r 变到3r 的过程中，有顺时针的电流B ．保持磁场不变，线圈的半径由2r 变到0.5r 的过程中，有逆时针的电流C ．保持半径不变，使磁场随时间按B ＝kt 变化，线圈中的电流为k πr 2RD ．保持半径不变，使磁场随时间按B ＝kt 变化，线圈中的电流为2k πr2R【答案】BC 【解析】在线圈的半径由2r 变到3r 的过程中，穿过线圈的磁通量不变，则线圈内没有感应电流，故A 错误；当线圈的半径由2r 变到0.5r 的过程中，穿过线圈的磁通量减小，根据楞次定律，则有逆时针的电流，故B 正确；保持半径不变，使磁场随时间按B ＝kt 变化，根据法拉第电磁感应定律，有E ＝ΔB Δt ·πr 2＝k πr 2，因此线圈中的电流I ＝E R＝k πr 2R，故C 正确，D 错误． 7．(2021年株洲质检) 零刻度在表盘正中间的电流计，非常灵敏，通入电流后，线圈所受安培力和螺旋弹簧的弹力作用达到平衡时，指针在示数附近的摆动很难停下，使读数变得困难．在指针转轴上装上的扇形铝框或扇形铝板，在合适区域加上磁场，可以解决此困难．下列方案合理的是( )A BC D【答案】D 【解析】当指针向左偏转时，铝框或铝板可能会离开磁场，产生不了涡流，起不到电磁阻尼的作用，指针不能很快停下，A、C方案不合理，A、C错误；磁场在铝框中间，当指针偏转角度较小时，铝框不能切割磁感线，不能产生感应电流，起不到电磁阻尼的作用，指针不能很快停下，B错误，D正确．8．(2021年郑州模拟)(多选)涡流检测是工业上无损检测的方法之一．如图所示，线圈中通以一定频率的正弦式交变电流，靠近待测工件时，工件内会产生涡流，同时线圈中的电流受涡流影响也会发生变化．下列说法正确的是( )A．涡流的磁场总是要阻碍穿过工件磁通量的变化B．涡流的频率等于通入线圈的交变电流的频率C．通电线圈和待测工件间存在恒定的作用力D．待测工件可以是塑料或橡胶制品【答案】AB综合提升练9．(多选)如图甲所示，螺线管内有一平行于轴线的磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与U形导线框cdef相连，导线框cdef内有一半径很小的金属圆环L，圆环面积为S，圆环与导线框cdef在同一平面内．当螺线管内的磁感应强度随时间按图乙所示规律变化时，下列说法正确的是( )A ．在t 1时刻，金属圆环L 内的磁通量最大，最大值Φm ＝B 0S B ．在t 2时刻，金属圆环L 内的磁通量最大C ．在t 1～t 2时间内，金属圆环L 有扩张的趋势D ．在t 1～t 2时间内，金属圆环L 内有顺时针方向的感应电流 【答案】BD10．(多选)空间有磁感应强度为B 的有界匀强磁场区域，磁场方向如图所示，有一边长为L 、电阻为R 、粗细均匀的正方形金属线框abcd 置于匀强磁场区域中，ab 边跟磁场的右边界平行，若金属线框在外力作用下以速度v 向右匀速运动，下列说法正确的是( )A ．当ab 边刚离开磁场时，cd 边两端的电压为3BLv4B ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，外力所做的功为B 2L 3vRC ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，外力做功的功率为B 2L 2vRD ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，通过线框某一截面的电量为BL 2R【答案】ABD 【解析】当ab 边刚离开磁场时，线框只有cd 边切割磁感线，产生的电动势为E ＝BLv ，cd 边为等效电源，两端的电压为闭合电路的路端电压，电路等价为四个电阻串联，cd 边为一个内阻R 4，外电路为三个R 4的电阻，故有U dc ＝E R 4＋3R 4×3·R 4＝3BLv4，故A正确；从ab 边到磁场的右边界至cd 边离开磁场的匀速过程，产生的恒定电流为I ＝E R，由动能定理W F 外－W F 安＝0，由功的定义W F 安＝F 安·L ＝BIL ·L ，可解得W F 外＝B BLv R L 2＝B 2L 3vR ，故B 正确；由能量守恒定律P F 外·t －P F 安·t ＝0，可得P F 外＝P F 安＝F 安·v ＝B BLv R L ·v ＝B 2L 2v 2R，故C 错误；根据电量的定义q ＝I ·Δt ，I ＝ER，E ＝ΔΦΔt ，联立可得q ＝ΔΦR，从ab 边到磁场的右边界到cd 边离开磁场的过程中，磁通量的变化量为ΔΦ＝B ΔS ＝BL 2，可得q＝BL 2R，故D 正确． 11．如图所示，匀强磁场的磁感应强度方向竖直向上，大小为B 0，用电阻率为ρ，横截面积为S 的导线做成的边长为l 的正方形线框abcd 水平放置，OO ′为过ad 、bc 两边中点的直线，线框全部都位于磁场中．现把线框右半部分固定不动，而把线框左半部分以OO ′为轴向上转动60°，如图中虚线所示．(1)求转动过程中通过导线横截面的电荷量；(2)若转动后磁感应强度随时间按B ＝B 0＋kt 变化(k 为常量)，求出磁场对线框ab 边的作用力大小随时间变化的关系式．解：(1)线框在转动过程中产生的平均感应电动势 E ＝ΔΦΔt＝B 0·12l 2cos 60°Δt＝B 0l 24Δt， ①在线框中产生的平均感应电流I ＝E R，② R ＝ρ4l S，③ 转动过程中通过导线横截面的电荷量q ＝I Δt ， ④ 联立①～④解得q ＝B 0lS16ρ.⑤(2)若转动后磁感应强度随时间按B ＝B 0＋kt 变化，在线框中产生的感应电动势大小E ＝ΔB ·S Δt＝⎝ ⎛⎭⎪⎫12l 2cos 60°＋l 22ΔB Δt＝3l24k ，⑥在线框中产生的感应电流I ＝E R，⑦线框ab 边所受安培力的大小F ＝BIl ，⑧联立⑥～⑧解得F ＝(B 0＋kt )3kl 2S16ρ.。

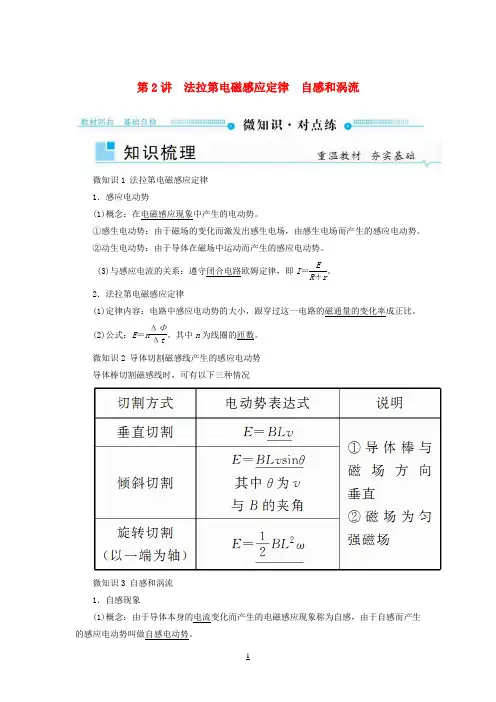

第2讲 法拉第电磁感应定律 自感和涡流微知识1 法拉第电磁感应定律 1．感应电动势(1)概念：在电磁感应现象中产生的电动势。
①感生电动势：由于磁场的变化而激发出感生电场，由感生电场而产生的感应电动势。
②动生电动势：由于导体在磁场中运动而产生的感应电动势。
(3)与感应电流的关系：遵守闭合电路欧姆定律，即I ＝ER ＋r。
2．法拉第电磁感应定律(1)定律内容：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
(2)公式：E ＝n ΔΦΔt 。
其中n 为线圈的匝数。
微知识2 导体切割磁感线产生的感应电动势 导体棒切割磁感线时，可有以下三种情况微知识3 自感和涡流 1．自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势。
(2)表达式：E ＝L ΔIΔt 。
(3)自感系数L①相关因素：与线圈的大小、形状、匝数以及是否有铁芯有关。
2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生感应电流，这种电流像水的旋涡所以叫做涡流。
(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动。
(2)电磁驱动：如果磁场相对于导体运动，在导体中会产生感应电流使导体受到安培力的作用，安培力使导体运动起来。
交流感应电动机就是利用电磁驱动的原理工作的。
(3)电磁阻尼和电磁驱动的原理体现了楞次定律的推广应用。
一、思维辨析(判断正误，正确的画“√”，错误的画“×”。
) 1．线圈中的磁通量越大，产生的感应电动势越大。
(×)2．线圈的匝数越多，磁通量越大，产生的感应电动势也越大。
(×) 3．导体在磁场中运动速度越大，产生的感应电动势越大。
(×) 4．对于同一线圈，当电流变化越快时，线圈中的自感电动势越大。
(√) 5．自感电动势阻碍电流的变化，但不能阻止电流的变化。
(√) 二、对点微练1．(法拉第电磁感应定律)如图所示，虚线MN 表示甲、乙、丙三个相同正方形金属框的一条对称轴，金属框内均匀分布有界匀强磁场，磁感应强度随时间变化规律满足B ＝kt ，金属框按照图示方式处在磁场中，测得金属框甲、乙、丙中的感应电流分别为I 甲、I 乙、I 丙，则下列判断正确的是( )A ．I 乙＝2I 甲，I 丙＝2I 甲B ．I 乙＝2I 甲，I 丙＝0C ．I 乙＝0，I 丙＝0D ．I 乙＝I 甲，I 丙＝I 甲解析 I 甲＝E 甲R ＝ΔB Δt ·S 2·1R ＝Sk 2R ，I 乙＝E 乙R ＝ΔB Δt ·S ·1R ＝SkR，由于丙中磁通量始终为零，故I 丙＝0。

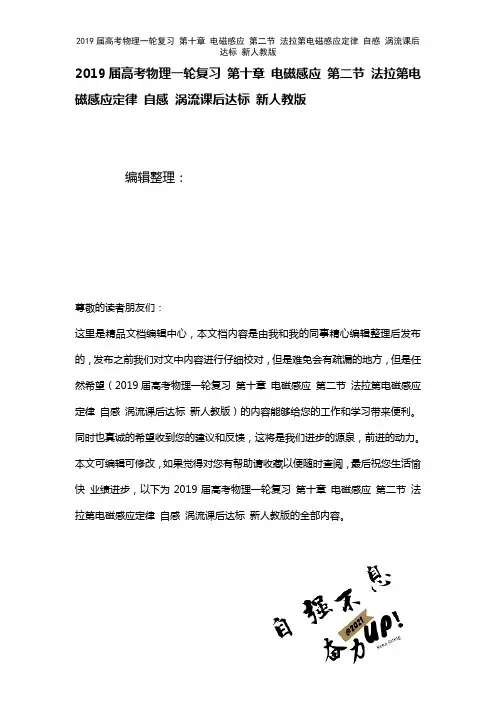

2019届高考物理一轮复习第十章电磁感应第二节法拉第电磁感应定律自感涡流课后达标新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019届高考物理一轮复习第十章电磁感应第二节法拉第电磁感应定律自感涡流课后达标新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019届高考物理一轮复习第十章电磁感应第二节法拉第电磁感应定律自感涡流课后达标新人教版的全部内容。
第二节法拉第电磁感应定律自感涡流（建议用时：60分钟)一、单项选择题1。
如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v沿与棒与磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为ε；将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v运动时，棒两端的感应电动势大小为ε'.则错误!等于（）A。
错误! B.错误!C．1 D.错误!解析：选B。
设折弯前导体切割磁感线的长度为L,折弯后，导体切割磁场的有效长度为l＝错误!＝错误!L,故产生的感应电动势为ε’＝Blv＝B·错误!Lv＝错误!ε，所以错误!＝错误!，B正确．2.英国物理学家麦克斯韦认为，磁场变化时会在空间激发感生电场．如图所示,一个半径为r的绝缘细圆环水平放置，环内存在竖直向上的匀强磁场，环上套一带电荷量为＋q的小球．已知磁感应强度B随时间均匀增加,其变化率为k,若小球在环上运动一周，则感生电场对小球的作用力所做功的大小是（）A．0 B。
错误!r2qkC．2πr2qk D．πr2qk解析：选D.变化的磁场使回路中产生的感生电动势E＝错误!＝错误!·S＝kπr2,则感生电场对小球的作用力所做的功W＝qU＝qE＝qkπr2，选项D正确．3．（2018·长沙模拟)如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0。
