注塑模具设计时关于流道的着重点

1出8塑胶模具流道设计
流道设计是塑胶模具设计中非常重要的一部分，它决定了塑胶制品在注射过程中的成型质量和效率。

在塑胶模具流道设计中，一般会遵循一定的规则和原则，以确保最好的成型效果。

首先，塑胶模具流道设计需要考虑注射压力的大小和分布。

注射压力对于塑胶制品的充填和压实起着关键作用，因此流道的设计需要合理分布注射压力，避免出现过高或过低的情况。

其次，流道设计需要考虑塑胶材料的流动性。

不同种类的塑胶材料具有不同的流动性能，因此流道的设计需要根据具体的材料流动性来确定流道的长度、直径和形状，以保证塑胶材料能够顺利流动和充填模具腔体。

另外，流道设计还需要考虑塑胶制品的冷却和固化。

流道中的塑胶材料在注射过程中会受热融化，然后通过冷却来固化成型。

因此，流道的设计需要合理布局冷却水路，以确保塑胶制品能够快速冷却和固化，减少生产周期。

最后，流道设计还需要考虑塑胶模具的成本和制造时的便利性。

流道的设计需要尽可能减少材料的浪费和加工难度，以降低成本和提高生产效率。

总而言之，1出8塑胶模具流道设计需要考虑注射压力分布、
塑胶材料流动性、冷却和固化以及成本和制造便利性等因素，以确保优质的成型效果和高效的生产过程。

注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

塑料注射成型中的流道设计优化塑料注射成型是一种常见的制造工艺，广泛应用于各个行业。

在这个过程中，流道设计的优化对于产品的质量和生产效率起着至关重要的作用。

本文将探讨塑料注射成型中流道设计的优化方法和技巧。

首先，流道设计的目标是实现均匀的熔体流动，以确保产品的一致性和质量。

为了达到这个目标，我们需要考虑以下几个因素。

第一，流道的长度和直径。

流道的长度和直径直接影响熔体的流速和流动阻力。

一般来说，较短的流道长度和较大的直径可以减小流动阻力，提高生产效率。

然而，过短的流道长度可能导致熔体流动不均匀，造成产品的缺陷。

因此，需要在长度和直径之间进行权衡，找到最佳的设计参数。

第二，流道的形状。

流道的形状对于熔体的流动和冷却有着重要影响。

一般来说，流道的截面形状应该尽量保持均匀，避免急剧的变化和收缩。

此外，流道的壁厚也需要合理设计，以保证熔体的流动速度和压力的均衡。

第三，流道的分布。

在注射成型中，通常会使用多个流道来供应熔体。

流道的分布应该合理，以确保熔体能够均匀地流入模具中的各个部位。

一般来说，流道的分布应该遵循熔体流动的路径，尽量减少流动的阻力和压力损失。

除了以上几点，还有一些其他的优化方法和技巧可以应用于流道设计。

首先，可以使用模拟软件来模拟和优化流道设计。

模拟软件可以根据熔体的流动特性和模具的几何形状，预测熔体的流动情况，并优化流道设计。

通过模拟软件，可以减少试验和调整的次数，提高设计的效率和准确性。

其次，可以使用热流道技术来改善流道设计。

热流道是一种将熔体直接注入模具中的技术，可以减少流道长度和阻力，提高产品的质量和生产效率。

热流道技术需要专业的设计和调试，但可以在一定程度上解决流道设计中的一些问题。

最后，流道设计的优化还需要考虑材料的选择和加工参数的调整。

不同的塑料材料具有不同的流动特性和熔体温度范围，需要根据具体情况来选择合适的材料。

此外，加工参数的调整也可以对流道设计产生影响，例如熔体温度、注射速度和压力等。

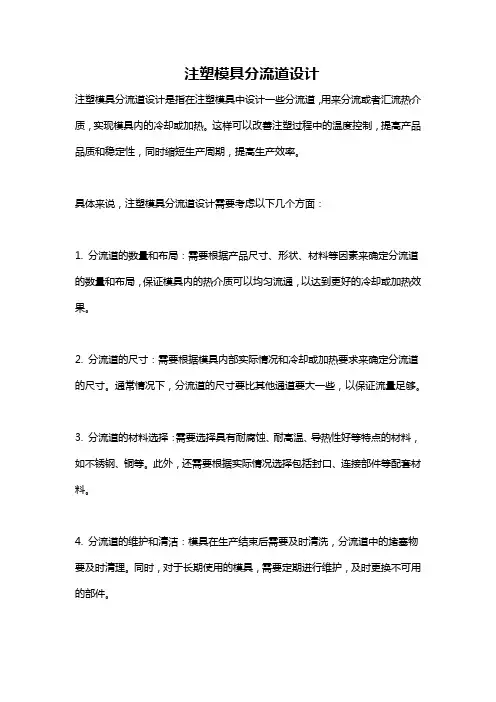

注塑模具分流道设计
注塑模具分流道设计是指在注塑模具中设计一些分流道，用来分流或者汇流热介质，实现模具内的冷却或加热。

这样可以改善注塑过程中的温度控制，提高产品品质和稳定性，同时缩短生产周期，提高生产效率。

具体来说，注塑模具分流道设计需要考虑以下几个方面：
1. 分流道的数量和布局：需要根据产品尺寸、形状、材料等因素来确定分流道的数量和布局，保证模具内的热介质可以均匀流通，以达到更好的冷却或加热效果。

2. 分流道的尺寸：需要根据模具内部实际情况和冷却或加热要求来确定分流道的尺寸。

通常情况下，分流道的尺寸要比其他通道要大一些，以保证流量足够。

3. 分流道的材料选择：需要选择具有耐腐蚀、耐高温、导热性好等特点的材料，如不锈钢、铜等。

此外，还需要根据实际情况选择包括封口、连接部件等配套材料。

4. 分流道的维护和清洁：模具在生产结束后需要及时清洗，分流道中的堵塞物要及时清理。

同时，对于长期使用的模具，需要定期进行维护，及时更换不可用的部件。

总之，注塑模具分流道设计是一个比较复杂的工程，需要考虑多方面因素。

但如果设计得当，可以大大提高模具的使用寿命和生产效率，为企业创造更大的价值。

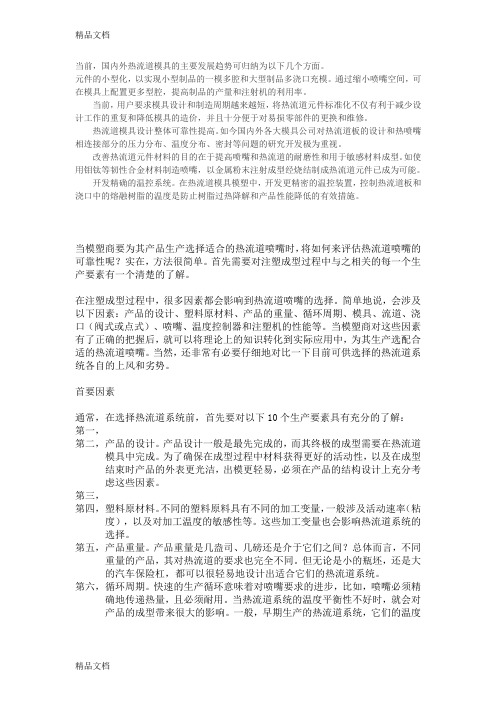

当前，国内外热流道模具的主要发展趋势可归纳为以下几个方面。

元件的小型化，以实现小型制品的一模多腔和大型制品多浇口充模。

通过缩小喷嘴空间，可在模具上配置更多型腔，提高制品的产量和注射机的利用率。

当前，用户要求模具设计和制造周期越来越短，将热流道元件标准化不仅有利于减少设计工作的重复和降低模具的造价，并且十分便于对易损零部件的更换和维修。

热流道模具设计整体可靠性提高。

如今国内外各大模具公司对热流道板的设计和热喷嘴相连接部分的压力分布、温度分布、密封等问题的研究开发极为重视。

改善热流道元件材料的目的在于提高喷嘴和热流道的耐磨性和用于敏感材料成型。

如使用钼钛等韧性合金材料制造喷嘴，以金属粉末注射成型经烧结制成热流道元件已成为可能。

开发精确的温控系统。

在热流道模具模塑中，开发更精密的温控装置，控制热流道板和浇口中的熔融树脂的温度是防止树脂过热降解和产品性能降低的有效措施。

当模塑商要为其产品生产选择适合的热流道喷嘴时，将如何来评估热流道喷嘴的可靠性呢？实在，方法很简单。

首先需要对注塑成型过程中与之相关的每一个生产要素有一个清楚的了解。

在注塑成型过程中，很多因素都会影响到热流道喷嘴的选择。

简单地说，会涉及以下因素：产品的设计、塑料原材料、产品的重量、循环周期、模具、流道、浇口（阀式或点式）、喷嘴、温度控制器和注塑机的性能等。

当模塑商对这些因素有了正确的把握后，就可以将理论上的知识转化到实际应用中，为其生产选配合适的热流道喷嘴。

当然，还非常有必要仔细地对比一下目前可供选择的热流道系统各自的上风和劣势。

首要因素通常，在选择热流道系统前，首先要对以下10个生产要素具有充分的了解：第一，第二，产品的设计。

产品设计一般是最先完成的，而其终极的成型需要在热流道模具中完成。

为了确保在成型过程中材料获得更好的活动性，以及在成型结束时产品的外表更光洁，出模更轻易，必须在产品的结构设计上充分考虑这些因素。

第三，第四，塑料原材料。

塑料模具设计重点总结(高分子材料专业)2无流道浇注系统是指在注塑成形的过程中不产生流道凝料的浇注系统。

其原理是采用加热的办法或者绝热的办法，是整个生产周期中从主流道入口起到型腔浇口止的流道中的塑料一直保持熔融状态，因而在开模时，只需取出产品而不必取出浇注系统凝料。

采用绝热的办法的称为绝热流道模具，采用加热的办法的称为热流道模具，目前在应用上以后者为主。

绝热流道注塑模具绝热流道系统是将流道设计得相当粗大，以致流道中心部位的塑料在连续注塑时来不及凝固而始终保持熔融状态，从而让塑料熔体能通过它顺利地进入型腔。

分类：1．单型腔的井坑式喷嘴：又名井式喷嘴，绝热主流道，是最简单的绝热式流道，适用于单型腔。

2．多型腔的绝热流道模具：又称为绝热分流道模具，浇口常见有主流道型浇口，针点浇口等热流道注塑模具热流道模具的优点：1．节省了普通浇注系统流道凝料的回收加工的费用。

2．缩短成形周期，省去脱浇注系统的时间，和有时为了冷却粗大的浇注系统所多耗费的时间。

3．能更有效完成地利用注塑机的注塑能力生产出较大的产品，节省了每次注塑时耗于浇注系统的料。

与三板式模相比由于无需脱浇注系统，所需的开模行程大大减小能生产高度更大的制品。

4．浇注系统粗大且保持最佳的熔融状态，因此充模流动阻力减少，有效补料的时间延长，有利于提高制品质量。

同时由于不需在新料中大量掺入回收的浇口料，也有益于提高制品质量。

热流道模具的缺点：1．开机时要较长时间才能到达稳定操作，因此开机时废品较多。

2．需要操作技能较高的专业人员。

3．模具结构复杂，成本高，需要增添外接温控仪等辅助设备。

4．易出现熔体泄露、加热元件故障等较敏感问题，需精心维护，否则产生热降解等不良现象。

具有以下性质的塑料，适宜采用热流道模具：1．加工温度的范围宽，熔体粘度随温度变化小的塑料。

2．对压力敏感，不加压力时不流延，但施以很小压力即容易流动的塑料熔体。

3．热变形温度较高。

制品在高温下而能快速固化，并能快速脱出的塑件。

流道尺寸设计流道尺寸是在注塑过程中非常关键的设计参数，它直接影响着产品的成型质量。

一个合理的流道尺寸设计不仅能够确保塑料材料的流动性和充型性，还能够尽量减少注塑过程中的缺陷和不良现象。

本文将从流道尺寸的选择和设计原则两个方面进行讨论。

首先，选择合适的流道尺寸是流道设计的基础。

在注塑成型过程中，一般会选择圆形或者矩形的流道。

对于圆形流道，其直径的大小在很大程度上决定了塑料材料的流动性能。

直径过小会导致流道中的塑料材料流动不畅，容易产生气泡、短射等缺陷；而直径过大则会导致塑料材料流动速度过快，容易产生热分解、烧结等问题。

因此，在选择圆形流道尺寸时需要根据塑料材料的流动性来确定。

对于矩形流道，其宽度和高度的选择也是非常重要的。

宽度过小会导致熔融塑料的流动速度过快，易产生溢流现象；而宽度过大则会导致流动速度过慢，使得产品的冷却时间增加，周期时间变长。

因此，在选择矩形流道尺寸时需要综合考虑产品的尺寸、形状和注射压力等因素。

其次，流道尺寸的设计还要遵循一些原则。

首先，流道尺寸应该保持一致。

在同一产品的注塑过程中，流道尺寸应该保持一致，这样可以避免因流道尺寸不一致造成的塑料充填不均匀的问题。

其次，流道尺寸应该适当增大。

在设计流道尺寸时，应该适当增大其尺寸，以便增加塑料材料的流动路径，减少熔融塑料的流动速度，从而达到充填均匀、缩短冷却时间的效果。

最后，流道尺寸应该适当减小。

在一些特殊情况下，比如产品中有镶件、薄壁等要求时，需要适当减小流道尺寸，以便达到更好的充型效果。

除了上述原则外，还有一些其他因素也需要考虑。

比如，流道长度的选择。

流道长度过长会导致熔融塑料的流动速度减慢，对塑料材料的热损失增大，因此应尽量减小流道长度。

另外，流道与产品的连接方式也需要考虑。

一般流道与产品的连接处呈斜角或圆角状，这样可以使塑料材料充填更加均匀。

综上所述，流道尺寸设计是注塑过程中非常重要的一环。

合理选择和设计流道尺寸能够确保产品的成型质量，并最大限度地减少缺陷和不良现象的发生。

注塑模具设计之浇口与流道设计
1.浇口设计：
浇口是塑料进入模具腔体的通道，直接影响产品的质量和外观。

浇口设计应遵循以下原则：
1.1浇口的位置应尽量选择在产品的无重要表面或结构上，以减少产品上的痕迹和缺陷。

1.2浇口的形状应尽量简单，以便于注塑成型时的塑料流动，避免气泡和短流等缺陷。

1.3浇口的大小应根据产品的要求确定，过大会导致浇注时间过长，过小会导致注塑过程压力过高。

1.4浇口与产品的交界处应尽量平滑，以减少痕迹和切除时的损耗。

1.5浇口的数量应尽量减少，多个浇口可能导致注塑不平衡，造成产品尺寸不一致。

2.流道设计：
流道是浇口与模具腔体之间的连接通道，它将塑料从浇口引导到模具腔体中。

流道设计应遵循以下原则：
2.1流道的形状应尽量简单，避免过多的转弯或急角，以减少流动阻力和塑料流动不均匀导致的缺陷。

2.2流道的长度应尽量短，以减少注塑周期和塑料的凝结时间。

2.3流道的截面积应逐渐减小，以确保塑料在流道中均匀流动，避免气泡的产生。

2.4流道与模具腔体的接头处应尽量平滑，避免塑料流动时的冲击和挤压，以减少产品上的痕迹和缺陷。

总结起来，注塑模具设计中的浇口与流道设计需要考虑产品的要求、材料的特性和注塑工艺的要求等多个因素，以使得产品的质量达到最佳状态。

在实际设计中，需要结合实际情况进行调整和优化，不断改进和提高设计水平。

塑料模具流道设计标准塑料模具的流道设计十分重要，它直接影响到模具注塑过程中的温度控制、压力变化以及产品质量等方面。

以下是关于塑料模具流道设计的一些标准：一、流道宽度：在塑料模具的流道设计中，流道宽度一般应为2-4mm，以确保塑胶的流动性能良好。

如果流道宽度过大，将导致塑胶的流动速度过快，容易产生气泡和翘曲等缺陷；而如果流道宽度过小，会增加塑胶的流动阻力，导致注塑压力过高，还会产生热嵌痕等缺陷。

二、流道截面形状：流道的截面形状有圆形、矩形、梯形等多种选择，其中矩形和梯形常用于多孔板流道设计。

在流道截面形状设计中，需要考虑到塑胶流动的速度、流动的平稳性以及压力变化等因素。

一般来说，流道截面形状越宽越好，这样可以降低注塑时的压力损失，并减少塑胶的流动阻力，提高生产效率和产品质量。

三、流道长度：流道长度是指从注塑机喂料口到模具最远端的长度。

流道长度应根据具体的产品要求和注塑机的能力来决定。

一般来说，流道长度越短越好，可以减少塑胶的流动距离和时间，提高注塑效率和产品质量。

但是，流道长度过短也会导致注塑时的压力损失增加，可能会产生熔接痕等缺陷。

四、流道表面光洁度：流道的表面光洁度对于塑胶的流动性能和产品表面质量有着重要影响。

流道设计中，流道的表面应尽量保持光洁，并且不应有明显的凹凸或毛刺等缺陷。

这样可以减少塑胶在流动过程中的摩擦阻力，提高流动的平稳性，减少产品表面的瑕疵。

综上所述，塑料模具流道设计需要考虑流道宽度、流道截面形状、流道长度以及流道表面光洁度等因素。

通过合理的流道设计，可以提高塑料模具的注塑效率和产品质量，降低生产成本，符合相关的标准和要求。

注塑模具设计经常会用到热流道进胶，那么设计热流道要注意
什么呢
1.需加保护热嘴的导柱，高度一定要高过热嘴，需分两锁镙丝，不可以从面板上一锁到底，方便装拆
2.地侧需加排水槽,3-5MM深,需加压线板，腔体用热嘴公司发过来的切减体减出来即可，但框内不可以有任何的利角，以免会刮伤热嘴或者热嘴线。

3.开放式热嘴，封胶处有3MM即可，热嘴顶面比流道或者是PL 低0.2-0.5MM，用于释放热嘴的热膨胀，模仁里的腔体用热嘴公司给的图档切减，不可以做任何的更改。

4.EWIKON热嘴点进胶，尖点处留0.3MM直位，以免水口多次的磨损此处钢料损坏
5.MOLDMASTER开放式热嘴进胶，需按热嘴公司的图纸避空0.2MM，用于释放热嘴的热膨胀，其它地方均按热嘴公司给的图纸切减腔体。

6.MOLDMASTER针阀式热嘴进胶，留0.7MM配合位封胶，其它地方均按热嘴公司给的图纸切减腔体。

7.GUNTHER热嘴点进胶，需留0.3MM直位，以免水口多次的磨损此处钢料损坏。
