附合导线测量成果计算表

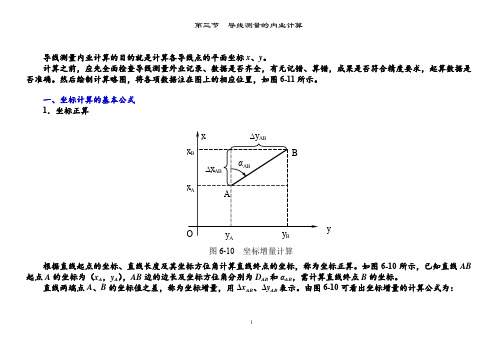

第三节 导线测量的内业计算导线测量内业计算的目的就是计算各导线点的平面坐标x 、y 。

计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错、算错，成果是否符合精度要求，起算数据是否准确。

然后绘制计算略图，将各项数据注在图上的相应位置，如图6-11所示。

一、坐标计算的基本公式 1．坐标正算根据直线起点的坐标、直线长度及其坐标方位角计算直线终点的坐标，称为坐标正算。

如图6-10所示，已知直线AB 起点A 的坐标为（x A ，y A ），AB 边的边长及坐标方位角分别为D AB 和αAB ，需计算直线终点B 的坐标。

直线两端点A 、B 的坐标值之差，称为坐标增量，用Δx AB 、Δy AB 表示。

由图6-10可看出坐标增量的计算公式为：y图6-10坐标增量计算⎭⎬⎫=-=∆=-=∆AB AB A B AB AB AB A B AB D y y y D x x x ααsin cos （6-1）根据式（6-1）计算坐标增量时，sin 和cos 函数值随着α角所在象限而有正负之分，因此算得的坐标增量同样具有正、负号。

坐标增量正、负号的规律如表6-5所示。

⎭⎬⎫+=∆+=+=∆+=AB AB A AB A B AB AB A AB A B D y y y y D x x x x ααsin cos （6-2）例6-1 已知AB 边的边长及坐标方位角为456380m 62.135'''︒==AB AB D α，，若A 点的坐标为m 82.658m 56.435==A A y x ，，试计算终点B 的坐标。

解 根据式（6-2）得m 62.792456380sin m 62.135m 82.658sin m 68.457456380cos m 62.135m 56.435cos ='''︒⨯+=+=='''︒⨯+=+=AB AB A B AB AB A B D y y D x x αα2．坐标反算根据直线起点和终点的坐标，计算直线的边长和坐标方位角，称为坐标反算。

一．坐标计算以下为基本计算公式：直线上计算公式：已知该条直线的方位角à，已知直线的起点或终点的坐标，顺线路方向时，计算点的里程知道，直线的起点或终点的里程知道，可推算出计算点与直线的起点的直线距离d，（即计算点的里程减去起点的里程，逆线路方向时，为直线终点的里程减去计算点的里程），计算坐标增量：∆x=d×cosà∆y=d×cosà计算点的坐标为，直线的起点或终点坐标加上坐标增量，式中方位角à从直线起点算时，为已知即给定的方位角，而从终点算时，à为该段直线的起始方位角加上180度。

à+180à起点计算点终点第一种曲线为两段直线中加一圆曲线，指仅存在圆曲线，如下第1点。

1．圆曲线上计算点相对于ZY或YZ 点的弦长和偏角D=2 RSinδδ=90×L/（πR）δ---------圆曲线偏角D ---------弦长L --------为弧长α=α(zy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。

α=α(yz)-δα------------为计算点的方位角,此α为逆着线路方向计算时。

α(zy)、α(yz)---------为圆曲线的起始方位角。

一般为已知。

计算点相对与直圆点或圆直点的坐标增量：△x=D*COSα△y=D*SINα坐标增量计算完毕后，要算某一点的坐标，用直圆点或圆直点的坐标加上计算点与直圆点或圆直点的坐标增量，即为计算点的坐标。

缓和曲线同理。

第二种曲线为两段直线中始端加一缓和曲线，末端加一缓和曲线，两段缓和曲线中加一圆曲线，如下第2点。

2．缓和曲线上计算点相对于HY或YH点的弦长和偏角δ=L²/6RL0X1=L-(L^5/40R²L0²)Y1=L³/6RL0D=√(X1²+Y1²)α=α(hy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。

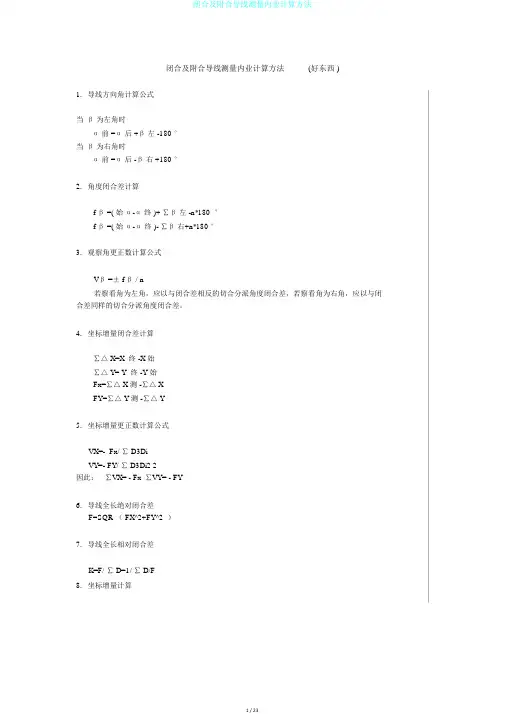

闭合及附合导线测量内业计算方法(好东西 )1.导线方向角计算公式当β为左角时α前 =α后 +β左 -180 °当β为右角时α前 =α后 -β右 +180 °2.角度闭合差计算f β =( 始α-α终 )+ ∑β左 -n*180 °fβ =( 始α-α终 )- ∑β右+n*180 °3.观察角更正数计算公式Vβ =± f β / n若察看角为左角，应以与闭合差相反的切合分派角度闭合差，若察看角为右角，应以与闭合差同样的切合分派角度闭合差。

4.坐标增量闭合差计算∑△ X=X 终 -X 始∑△ Y= Y 终 -Y 始Fx=∑△ X 测 -∑△ XFY=∑△ Y 测 -∑△ Y5.坐标增量更正数计算公式VX=- Fx/ ∑ D3DiVY=- FY/ ∑ D3Di2 2因此：∑VX= - Fx∑VY= - FY6.导线全长绝对闭合差F=SQR （ FX^2+FY^2 ）7.导线全长相对闭合差K=F/ ∑ D=1/ ∑ D/F8.坐标增量计算导线测量的内业方法自己不才尽心整理出来的望能给同行业人士供给点资料（一）闭合导线内业计算已知 A 点的坐标 XA ＝ 450.000 米， YA ＝ 450.000 米，导线各边长，各内角和开端边 AB 的方向角αAB以下图，试计算 B 、 C 、 D 、 E 各点的坐标。

1角度闭合差：图6— 8 闭合导线算例草图角度的更正数△ β为：2、导线边方向角的计算BC 边的方向角CD 边的方向角AB 边的方向角右角计算方向角的公式：（校核）3、坐标增量计算设 D12 、α12为已知，则12 边的坐标增量为：4、坐标增量闭合差的计算与调整因为闭合导线是一闭合多边形，其坐标增量的代数和在理论上应等于零，即：但因为测定导线边长和观察内角过程中存在偏差，因此实质上坐标增量之和常常不等于零而产生一个差值，这个差值称为坐标增量闭合差。

分别用表示：缺口 AA′的长度称为导线全长闭合差，以 f 表示。

闭合导线坐标计算
注：黄色部分为外业测量出的或者是已知的；
“n”：多边形内角的个数；
“ƒβ容”：图根导线角度闭合差的容许值为±60″√n，当图根导线作为测区的首级控制网时为±40″√n；
β=β测-ƒβ n；
在这儿坐标方位角的计算就不说了；
△x i,1+i=D i,1+i*cosαi,1+i； △y i,1+i=D i,1+i*sinαi,1+i；
ƒx=Ʃ△x，ƒy=Ʃ△y；
导线全长闭合差ƒ=√（ƒ2x+ƒ2y），相对闭合差K=ƒ∕ƩD，图根导线的容许相对闭合差K容=1∕2000，当K<K容时则说明符合精度要求，可以进行调整，
υ△xi,1+i=-（ƒx∕ƩD）*D i，1+i，υ△yi,1+i=-（ƒy∕ƩD）*D i，1+i；
△x △y x y
υ△xi,1+i υ△yi,1+i ±±
△x i,1+i
△y i,1+i
Ʃ
ƩD ƒx ƒy
辅助计算
观测角 （β测） ′ ″改正数
（β） 改正后角度 ′ ″
坐标方位角 ′ ″
56序号1234△x′△y′ƒβ角度闭合差=Ʃβ测-Ʃβ
理=Ʃβ测-（n-2）*180； ƒβ
≤ƒβ容；
ƒx=Ʃ△x，ƒy=Ʃ△y； ƒD =√（ƒ2x +ƒ2y ）
注：1、附合导线和闭合导线的差别在于两个方面：①角度闭合差的计算和调整，②坐标增量闭合差的计算；（怎么计算就不一一说了，见谅！）
坐标增量 m 改正后增量 m
坐标值 m 距离 m。

附合导线平差计算表（左角用）
计算：检查：
注意事项:
1、使用时，先根据实际点数的多少插入或删除行数。

但第五行和第六行不得删除，夹角个数行及上6行不要删除，目的是为了保
持公式的正确性，行数确定后，从第六行F列到W列选中，把公式拉到您需要的行数
2、“蓝色”字体表示计算时，需要输入的项目，根据实际数据情况进行填写。

3、要根据使用的等级导线，来修改“角度闭合差限差”计算公式(N20数据)及“导线全长相对闭合差”(Q22数据)
4、如果“N21”和“Q22”显示超限则数据不可用，要重新进行测量
5、计算好后可以把不需要显示的列隐藏起来，如“M”列
）
附合导线平差计算表（右角用）。
