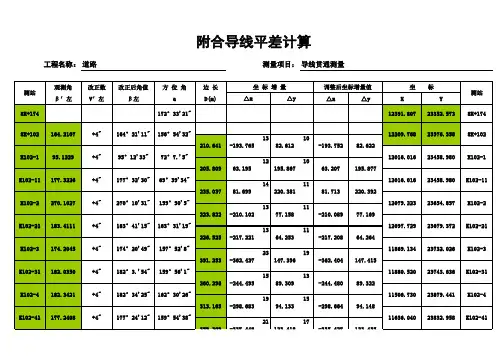

附合导线、闭合导线平差计算表

闭合导线坐标计算
注：黄色部分为外业测量出的或者是已知的；
“n”：多边形内角的个数；
“ƒβ容”：图根导线角度闭合差的容许值为±60″√n，当图根导线作为测区的首级控制网时为±40″√n；
β=β测-ƒβ n；
在这儿坐标方位角的计算就不说了；
△x i,1+i=D i,1+i*cosαi,1+i； △y i,1+i=D i,1+i*sinαi,1+i；
ƒx=Ʃ△x，ƒy=Ʃ△y；
导线全长闭合差ƒ=√（ƒ2x+ƒ2y），相对闭合差K=ƒ∕ƩD，图根导线的容许相对闭合差K容=1∕2000，当K<K容时则说明符合精度要求，可以进行调整，
υ△xi,1+i=-（ƒx∕ƩD）*D i，1+i，υ△yi,1+i=-（ƒy∕ƩD）*D i，1+i；
△x △y x y
υ△xi,1+i υ△yi,1+i ±±
△x i,1+i
△y i,1+i
Ʃ
ƩD ƒx ƒy
辅助计算
观测角 （β测） ′ ″改正数
（β） 改正后角度 ′ ″
坐标方位角 ′ ″
56序号1234△x′△y′ƒβ角度闭合差=Ʃβ测-Ʃβ
理=Ʃβ测-（n-2）*180； ƒβ
≤ƒβ容；
ƒx=Ʃ△x，ƒy=Ʃ△y； ƒD =√（ƒ2x +ƒ2y ）
注：1、附合导线和闭合导线的差别在于两个方面：①角度闭合差的计算和调整，②坐标增量闭合差的计算；（怎么计算就不一一说了，见谅！）
坐标增量 m 改正后增量 m
坐标值 m 距离 m。

导线测量平差最近更新导线测量平差最近发布4.2版，主要增加或更新了以下功能：(如表格显示不正常，请刷新)一、表格输出。

表格输出到WORD，支持表格中的列向下错开半行(如方位角、边长)，所有表格输出到WORD后与软件中显示的样式一样。

如下表：导线严密平差计算表工程名称：附合及水准示例等级：城市二级计算者：杨运英校核者：日期：2003.08.28二、导线采用近似平差且方位角边长不进行反算时的表格样式。

原表格中显示的是坐标增量改正数，现增加了一个选项，可以选择显示改正后的坐标增量，以满足一些工程要求格式统一的要求。

导线平差计算表工程名称：附合及水准示例等级：城市二级计算者：杨运英校核者：日期：2003.08.28、坐标导线平差。

指使用全站仪直接观测坐标、高程的闭、附合导线，其中平面坐标完全差的分配方式可以选用“按边长”、“按坐标增量”、“坐标转换”等方式。

坐标导线平差计算表工程名级：城市二级：杨运英校核者：日期：200四、单面单程水准记录计算已知点较密时线路中间也可以穿过已知点。

当含有中视时可以用于中平测量等，表格形式如下：水准测量记录计算表测线：仪器：观测：天气：地点：记录：计算者：校核者：日期：不含有中视时可用于五等、等外水准等的记录、计算。

表格形式如下：水准测量记录计算表测线：仪器：观测：天气：地点：记录：计算：校核：日期：部测量知点设站，后视另一已知点，观测各碎部点，计算其坐标、高程，绘制图形并可输出到CAD。

方式可以选用“斜距+天顶距”、“平距+高差”或“视距+天顶距”。

距+高差”方式表格如下：碎部测量记录后视：B 测站高程：仪高：气：复核：距”(或“斜距+天顶距”)表格如下：碎部测量记录后视：B 测站高程：指标差：0" 天气：记录：日期：坐标转换于同椭球的不同坐标系间进行转换。

比如同椭球的国家坐标系与工程独立坐标系的转换。

坐标转换计算表工程名第页计算：复核：日期：支导线计算里指输入方位角与边长计算坐标的支导线，如需输入水平角、边长计算各点坐标，请使用“平差计算”模块中的支导线进行计算。

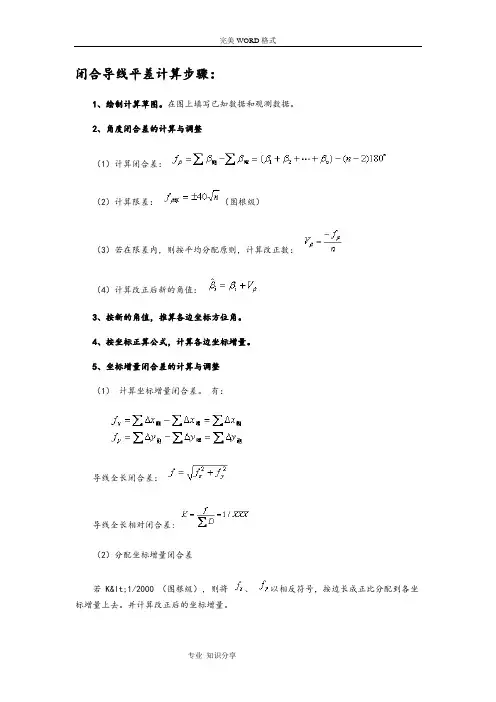

闭合导线平差计算步骤：1、绘制计算草图。

在图上填写已知数据和观测数据。

2、角度闭合差的计算与调整（1）计算闭合差：（2）计算限差：（图根级）（3）若在限差内，则按平均分配原则，计算改正数：（4）计算改正后新的角值：3、按新的角值，推算各边坐标方位角。

4、按坐标正算公式，计算各边坐标增量。

5、坐标增量闭合差的计算与调整（1）计算坐标增量闭合差。

有：导线全长闭合差：导线全长相对闭合差:（2）分配坐标增量闭合差若 K&lt;1/2000 （图根级），则将、以相反符号，按边长成正比分配到各坐标增量上去。

并计算改正后的坐标增量。

6、坐标计算根据起始点的已知坐标和经改正的新的坐标增量，来依次计算各导线点的坐标。

[ 例题 ] 如图所示闭合导线，试计算各导线点的坐标。

计算表格见下图：闭合水准路线内业计算的步骤：(1) 填写观测数据(2) 计算高差闭合差h f =∑h ，若h f ≤容h f时，说明符合精度要求，可以进行高差闭合差的调整；否则，将重新进行观测。

(3) 调整高差闭合差 各段高差改正数：i hi i hi L L f V n nf V ·· ∑-=∑-=或各段改正高差：ii i V h h +=改(4) 计算待定点的高程闭合差(ｆh )水准路线中各点间高差的代数和应等于两已知水准点间的高差。

若不等两者之差称为闭合差高差闭合差的计算.支水准路线闭合差的计算方法.附合水准路线闭合差的计算方法.闭合水准路线闭合差的计算方法高差闭合差容许值 （n 为测站数，适合山地）(L 为测段长度，以公里为单位，适合平地)水准测量中，消除闭合差的原则一般按距离或测站数成正比地改正各段的观测高差改正数每公里改正数各测段的改正数每一站改正数各测段的改正数计算的基本步骤高差闭合差的计算闭合差的调整高程的计算(见例题2)例题2高程误差配赋表首先：将检查无误的野外观测成果填入计算表，包括：各测段的距离和高差值h i已知数据第一步：高差闭合差的计算第二步：高差闭合差的调整各测段实测高差加改正数，得改正后的高差h i第三步：待定点高程的计算根据改正后的高差h i，由起始点Ⅲ18开始，逐点推算出各点的高程，列入表中最后算得的Ⅲ19点的高程应与已知的高程HⅢ19相等，否则说明闭合水准路线闭合水准路线的成果计算与附合水准路线基本相同，不同之处是检核条件与附合水准路线不同。

计算方案的设置一、导线类型：1.闭、附合导线(图1)2.无定向导线(图2)3.支导线(图3)4.特殊导线及导线网、高程网（见数据输入一节)，该选项适用于所有的导线，但不计算闭合差。

而且该类型不需要填写未知点数目。

当点击表格最后一行时自动添加一行，计算时删除后面的空行。

5.坐标导线。

指使用全站仪直接观测坐标、高程的闭、附合导线。

6.单面单程水准测量记录计算。

指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。

当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。

当输入了“中视”时可以用作中平测量等的记录计算。

说明：除“单面单程水准测量记录计算”仅用于低等级的水准测量记录计算外，其它类型选项都可以进行平面及高程的平差计算，输入了平面数据则进行平面的平差，输入了高程数据则进行高程的平差，同时输入则同时平差。

如果不需进行平面的平差，仅计算闭、附合高程路线，可以选择类型为“无定向导线”，或者选择类型为“闭附合导线”但表格中第一行及最后一行数据（均为定向点）不必输入，因为高程路线不需定向点。

二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。

2.应选择相应的坐标系统，以及Y坐标是否包含500KM。

选择了概算时，Y坐标不应包含带号。

三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。

如果填写的值不符合您所使用的规范，则再修改各项值的设置。

比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。

2.导线测量平差4.2及以前版本没有设置限差，打开4.2及以前版本时请注意重新设置限差。

四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。

2.严密平差：按最小二乘法原理平差。

3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。

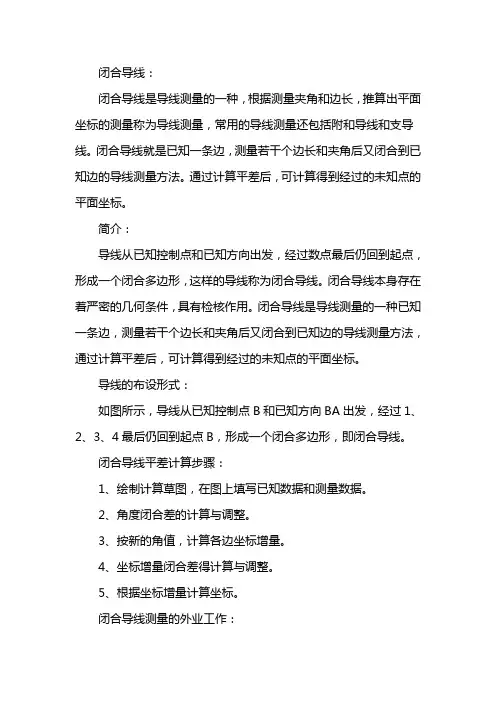

闭合导线：闭合导线是导线测量的一种，根据测量夹角和边长，推算出平面坐标的测量称为导线测量，常用的导线测量还包括附和导线和支导线。

闭合导线就是已知一条边，测量若干个边长和夹角后又闭合到已知边的导线测量方法。

通过计算平差后，可计算得到经过的未知点的平面坐标。

简介：导线从已知控制点和已知方向出发，经过数点最后仍回到起点，形成一个闭合多边形，这样的导线称为闭合导线。

闭合导线本身存在着严密的几何条件，具有检核作用。

闭合导线是导线测量的一种已知一条边，测量若干个边长和夹角后又闭合到已知边的导线测量方法，通过计算平差后，可计算得到经过的未知点的平面坐标。

导线的布设形式：如图所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，即闭合导线。

闭合导线平差计算步骤：1、绘制计算草图，在图上填写已知数据和测量数据。

2、角度闭合差的计算与调整。

3、按新的角值，计算各边坐标增量。

4、坐标增量闭合差得计算与调整。

5、根据坐标增量计算坐标。

闭合导线测量的外业工作：踏勘选点在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。

选点时应注意下列事项：（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。

（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。

（3）导线点应选在视野开阔的地方，便于碎部测量（4）导线边长应大致相等，其平均边长应符合表2所示。

（5）导线点应有足够的密度，分布均匀，便于控制整个测区。

建立临时性标志导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。

也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并导线点统一编号。

导线边长测量导线边长可用钢尺直接丈量，或用光电测距仪直接测定。

用钢尺丈量时，选用检定过的30m或50m的钢尺，导线边长应往返丈量各一次。
