光电探测器的制备及性能测试

光电探测器的设计与性能评估光电探测器是一种能够将光信号转换成电信号的器件，广泛应用于光通信、光电子学、医学成像等领域。

在设计光电探测器时，需要考虑到其性能评估，以保证其在实际应用中的可靠性和稳定性。

本文将介绍光电探测器的设计原理和各项性能指标，并探讨如何评估光电探测器的性能。

光电探测器的设计主要包括光电效应的利用、光电元件的选择和电路设计等方面。

光电效应是光电探测器工作的基础，常用的光电效应有光电发射效应、光电导效应和内光电效应等。

在设计过程中，需根据应用需求选择相应的光电效应。

例如，在光通信中，常用的光电效应是内光电效应，即半导体材料的光电转换效应。

在选用光电元件时，可以考虑使用光敏二极管、光电二极管、光阻或光电导等器件，具体选择应根据应用场景和性能要求来确定。

电路设计方面，一般需要保证光电探测器与后续电路的匹配，以提高信号质量和减小噪声。

性能评估是光电探测器设计过程中的重要环节，直接关系到其实际应用的可靠性和准确性。

常用的性能指标包括光谱响应、灵敏度、暗电流、线性度和响应速度等。

光谱响应是指光电探测器在不同波长光照射下产生的电信号强度，通常以电流-波长曲线表示。

灵敏度是指光电器件对光信号的响应程度，一般以单位光功率产生的电流或电压表示。

暗电流是在没有光照射下产生的电流，其大小影响了光电探测器的信噪比。

线性度是光电探测器响应电信号和光信号之间的线性关系程度，通常以非线性误差或非线性度来描述。

响应速度是指光电探测器对光信号的快速响应能力，一般以电信号上升时间来表示。

在评估光电探测器的性能时，首先需要进行理论分析和模拟仿真。

利用光电探测器的设计原理，可以通过理论计算和数值模拟来得到初步的性能预估。

根据性能指标，可以选用合适的测试方法和设备进行实际测试，并对测试结果进行分析和比较。

例如，对光谱响应的测试可以使用光源和光谱仪进行，根据测试结果绘制光电流-波长曲线。

灵敏度可以通过测量光电流和光功率之间的关系来进行评估。

光电探测器的性能测试与分析一、引言光电探测器是一种重要的光电器件，其性能的优劣直接影响到光电仪器的使用效果。

因此，对于光电探测器的性能测试与分析具有重要意义。

本文将从光电探测器的性能测试方法、测试参数的选择、测试结果分析等多个方面进行详细探讨。

二、光电探测器的性能测试方法1. 光谱响应测试光谱响应测试是评估光电探测器对不同波长光的响应能力的重要方法。

常用的测试设备包括光源、光谱辐射计和系统软件等，通过调节光源的波长和强度，测量光电探测器在不同波长下的响应能力。

2. 响应时间测试响应时间是指光电探测器从接收到光信号到达稳定的响应状态所需的时间。

正确测试光电探测器的响应时间可以帮助评估其在高速光信号检测和快速数据采集等应用中的适用性。

常用的测试方法包括脉冲激励法和步阶激励法。

3. 暗电流测试暗电流是指光电探测器在没有光照的情况下产生的电流。

暗电流是评估光电探测器的敏感性能和噪声特性的重要参数。

测试时需要排除光源的影响，并通过调节环境温度等因素来控制暗电流的大小。

4. 噪声测试噪声是光电探测器输出信号中不希望的波动成分，会干扰信号的准确度和稳定性。

常见的噪声包括热噪声、暗噪声和自由噪声等。

噪声测试可以通过测量输出信号的功率谱密度来进行。

三、测试参数的选择在进行光电探测器的性能测试时，需要选择合适的测试参数。

首先，需要根据实际应用需求选择测试范围和测试精度。

其次，需要考虑光电探测器的工作原理、结构特点和材料特性等因素，选择合适的测试方法和测试设备。

最后，需要根据测试结果的应用场景，选择合适的性能指标进行评估。

四、测试结果分析在进行光电探测器的性能测试后，需要对测试结果进行分析。

首先，需要比较测试结果与规格书中的标准值是否一致，以验证光电探测器是否符合规格要求。

其次，需要分析测试结果的稳定性和可重复性，确定光电探测器的长期稳定性能。

最后，需要与其他同类产品进行对比分析，评估光电探测器在市场竞争中的优势和劣势。

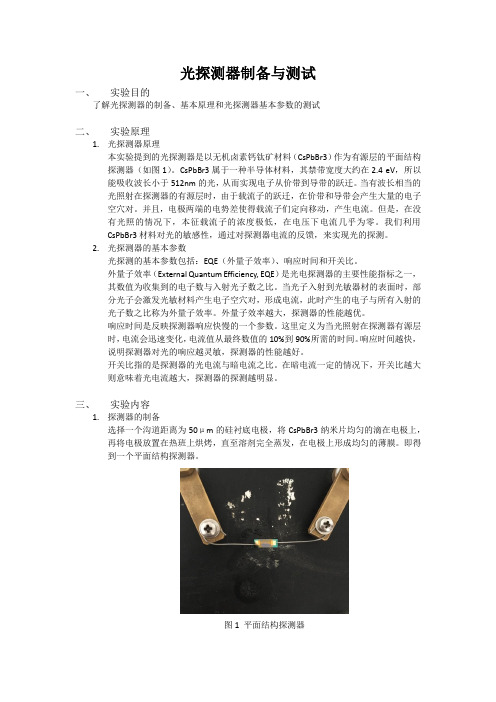

光探测器制备与测试一、实验目的了解光探测器的制备、基本原理和光探测器基本参数的测试二、实验原理1.光探测器原理本实验提到的光探测器是以无机卤素钙钛矿材料（CsPbBr3）作为有源层的平面结构探测器（如图1）。

CsPbBr3属于一种半导体材料，其禁带宽度大约在2.4eV，所以能吸收波长小于512nm的光，从而实现电子从价带到导带的跃迁。

当有波长相当的光照射在探测器的有源层时，由于载流子的跃迁，在价带和导带会产生大量的电子空穴对。

并且，电极两端的电势差使得载流子们定向移动，产生电流。

但是，在没有光照的情况下，本征载流子的浓度极低，在电压下电流几乎为零。

我们利用CsPbBr3材料对光的敏感性，通过对探测器电流的反馈，来实现光的探测。

2.光探测器的基本参数光探测的基本参数包括：EQE（外量子效率）、响应时间和开关比。

外量子效率（External Quantum Efficiency, EQE）是光电探测器的主要性能指标之一，其数值为收集到的电子数与入射光子数之比。

当光子入射到光敏器材的表面时，部分光子会激发光敏材料产生电子空穴对，形成电流，此时产生的电子与所有入射的光子数之比称为外量子效率。

外量子效率越大，探测器的性能越优。

响应时间是反映探测器响应快慢的一个参数。

这里定义为当光照射在探测器有源层时，电流会迅速变化，电流值从最终数值的10%到90%所需的时间。

响应时间越快，说明探测器对光的响应越灵敏，探测器的性能越好。

开关比指的是探测器的光电流与暗电流之比。

在暗电流一定的情况下，开关比越大则意味着光电流越大，探测器的探测越明显。

三、实验内容1.探测器的制备选择一个沟道距离为50μm的硅衬底电极，将CsPbBr3纳米片均匀的滴在电极上，再将电极放置在热班上烘烤，直至溶剂完全蒸发，在电极上形成均匀的薄膜。

即得到一个平面结构探测器。

图1 平面结构探测器2. I-T 曲线用探针将探测器固定在样品台上，两端加一定的电压，打开激光器，将光斑对焦在探测器的有源层处。

硅基光电探测器制备及性能研究硅基光电探测器是一种重要的光电器件，广泛应用于通信、遥感、医学、环境监测等领域。

光电探测器的性能直接影响到光电设备的性能，因此，研究硅基光电探测器的制备及性能具有重要的意义。

一、硅基光电探测器的制备方法硅基光电探测器可以通过多种方法制备，其中常用的方法包括化学气相沉积法（CVD）、分子束外延法（MBE）、分子束外延化学气相沉积法（MBE-CVD）和溅射法等。

CVD法是通过将气相前驱体引入反应室，在高温下分解生成硅薄膜，再借助掩模、蚀刻等工艺将硅薄膜制成探测器。

该法制备简单，成本低，适用于大面积制备。

MBE法是在真空下，在硅衬底表面逐层沉积硅薄膜，并在硅薄膜中掺杂杂原子，制备出硅基光电探测器。

该法制备的探测器晶体质量好，控制能力强，但生产成本高。

MBE-CVD法是在MBE的基础上，引入气相前驱体，使硅的沉积速率增加，制备硅基光电探测器。

该法可以兼顾MBE和CVD法的优点，制备的探测器有较好的晶体质量、良好的控制性能和较低的成本。

溅射法是将金属（如铝、镍）在真空中蒸发，在硅衬底表面沉积一层金属，再通过退火使金属与硅反应生成硅化物。

该法生产成本低，但制备出的探测器与衬底之间界面质量较差，影响了探测器的性能。

二、硅基光电探测器性能的研究硅基光电探测器的主要性能指标包括响应速度、响应波长范围、响应度、暗电流和量子效率等。

响应速度是指探测器从暗态到亮态的时间，通常用上升时间和下降时间表示。

响应速度受到探测器内部结构和电路布局等因素的影响，可通过控制硅薄膜的厚度、杂原子浓度和探测器结构来提高。

响应波长范围指探测器能够接受的光波长范围。

硅基光电探测器对于可见光和近红外光有较好的响应，但对于远红外光和紫外光响应较差。

近年来，通过掺杂和调控硅薄膜厚度等方法，实现了硅基光电探测器响应波长范围的拓宽。

响应度是指探测器在单位光功率下的输出电流。

响应度的大小与探测器内部结构和探测面积等因素有关。

光电探测器的性能测试与分析光电探测器是一种广泛应用于光学、光电子学、光电通信、生物医学等领域的基础元器件，具有灵敏度高、响应速度快、稳定性好、成本低等优点。

然而，光电探测器的性能测试与分析是确保其正常工作和优化设计的必要步骤。

本文将介绍光电探测器的性能测试与分析方法。

一、光电探测器的基本结构和工作原理光电探测器是一种将光信号转化为电信号的器件，其基本结构包括光敏元件、前置放大电路和输出电路。

光敏元件通常采用半导体材料，如硅、锗、InGaAs等，具有光电转换和放大作用。

前置放大电路主要起放大和滤波功能，能够放大光电信号，并去除其中的杂音和干扰。

输出电路则将放大的信号输出到外部测量仪器或其他电子设备中。

在工作原理上，光电探测器一般采用光电效应或击穿效应。

光电效应是指光子通过光敏元件后形成电子-空穴对，进而产生电流。

击穿效应则是指当光信号足够强时，光敏元件内的电荷载流子得以大量产生，从而使电流产生剧烈变化。

二、光电探测器的性能指标光电探测器的性能指标通常包括以下几个方面：1. 灵敏度：指单位光功率下探测器输出信号的大小，单位一般为安培/瓦特（A/W）。

2. 相应速度：指探测器对光信号的响应速度，单位一般为赫兹（Hz）或皮秒（ps）。

3. 噪音等效功率：指在没有光信号的情况下，探测器输出的随机噪声功率密度，单位一般为瓦特（W）或分贝（dBm）。

4. 动态范围：指探测器能够处理的最大信号与最小信号之间的比值，单位一般为分贝（dB）。

5. 波长响应范围：指探测器对光信号的波长响应区间，单位一般为纳米（nm）。

以上性能指标是评估光电探测器性能好坏的重要标准。

三、光电探测器的性能测试步骤对光电探测器进行性能测试是确保其正常工作和优化设计的必要步骤。

下面介绍典型光电探测器的性能测试步骤：1. 灵敏度测试：将探测器置于恒强光源下，通过测量输出电流和光功率计算灵敏度。

2. 噪音等效功率测试：将探测器置于黑暗环境下，测量输出电流，通过绘制功率谱密度曲线来计算噪声等效功率。

光电探测器的优化设计与性能测试光电探测器是一种能够将光信号转化为电信号的装置，是现代光电子技术中不可缺少的一部分。

在高技术产业的蓬勃发展下，光电探测器的研究和应用也变得越来越重要。

本文将探讨如何优化设计和测试光电探测器的性能。

一、光电探测器的基本构成光电探测器的主要构成包括光电二极管、光电管和光电倍增管等。

其中，光电二极管是一种直接将光信号转化为电信号的器件，它主要是由一个PN结和一个反向电压组成。

当光照射在PN结上时，电子与空穴会产生复合，导致PN结区域内电流发生变化，从而输出电信号。

光电管是一种将光信号转化为电荷信号，再将电荷信号转化为电压信号的器件。

光电管主要是由阴极、阳极和荧光屏组成，当光照射在阴极上时，会导致产生一些电子，这些电子会随着电场的作用而向阳极运动，进而在阳极上形成一个电流信号，同时也会在荧光屏上产生一束光。

光电倍增管是一种将光信号经过逐级放大而得到的电信号，它可以使微弱的光信号经过多次放大后得到足够大的电信号，从而提高整个系统的信噪比以及灵敏度。

光电倍增管的主要构成包括阴极、阳极、荧光屏和多个倍增极等。

二、光电探测器的优化设计1. 光电探测器的噪声光电探测器的噪声是影响其性能的一个重要因素。

在光电二极管、光电管和光电倍增管中，由于存在的一些噪声源以及器件自身的噪声，使得光电探测器输出信号存在不同程度的噪声。

因此，在光电探测器的优化设计过程中，需要考虑减小噪声的影响，提高信噪比和灵敏度。

减少光电探测器噪声的技术手段包括选择合适的器件、提高器件的品质等。

在实际应用中，可以通过引入前置放大器等技术手段来提高信噪比和灵敏度。

2. 光电探测器的响应速度光电探测器的响应速度是指它能够处理的最高光频率，它的大小一般以截止频率表示。

在光电管和光电倍增管中，由于逐级倍增的过程，使得光电探测器的响应速度相对较慢，一般在几千赫兹至几十千赫兹不等。

而光电二极管具有相对较快的响应速度，在光电探测器的应用中具有较好的适用性。

高灵敏度光电探测器的制备与性能研究高灵敏度光电探测器是一种必不可少的光电器件，在现代科技应用中发挥着重要的作用。

随着科技的发展和人们需求的不断提高，对光电探测器灵敏度的要求也越来越高。

本文将从制备和性能两个方面探讨高灵敏度光电探测器的研究进展。

一、制备光电探测器的制备 process 分为三步，分别是材料的选择、器件的设计和晶片的制备。

材料的选择直接关系到探测器的性能，具体包括暗电流、光响应、噪声等。

在此基础上，器件的设计是关键。

只有根据具体应用需求，合理设置光电信号的瓷装结构、增强电场等参数，才能最大化利用材料的性能。

最后，通过化学气相沉积、分子束外延、激光制备等方法制得具备良好性能的晶片。

现在，大多数光电探测器以硒化铟、硒化锗、砷化镓、氮化硅等为材料，制备技术也越来越成熟。

二、性能高灵敏度是光电探测器最核心的性能之一。

一方面，它反映出光电能转化的效率；另一方面，它承载着探测器在特定光源下最低检测强度的能力。

在目前的研究中，提高光电探测器的灵敏度主要有以下几种途径：1. 优化材料和器件结构。

在材料方面，研究人员发现通过控制液态金属渗入法的氧化氮砷镓表面改性，可以有效提高器件的光响应度。

同时，运用量子阱技术、矩形化掏空工艺和背面反射设计等方法，也能够显著提升探测器的灵敏度。

2. 发掘多种功能。

在应对不同的光源和应用场合时，单一的灵敏度指标可能无法满足要求。

因此，探测器的性能在多功能化方向发展，如具备紫外和红外两中光响应，混合信号驱动，具备多个响应波段等功能。

3. 引入新技术。

光电探测器的研究是不断发展的，研究人员不断尝试应用新技术提高探测器的性能。

比如利用量子级联技术和钙钛矿等新材料，增强光电探测器的性能。

同时，通过实现微米级的小型化探测器，也能够有效提高探测器的精度和灵敏度。

四、结论随着科技的不断进步，高灵敏度光电探测器的制备和性能研究取得了重大进展。

提高探测器的灵敏度将成为今后的主要研究方向之一，同时也需要结合具体应用场景的需求进行针对性的研究。

第1篇一、实验目的本次实验旨在通过实际操作，了解光电探测的基本原理和实验方法，掌握光电探测器的性能测试技术，并分析光电探测在现实应用中的重要性。

实验过程中，我们对光电探测器的响应特性、灵敏度、探测范围等关键参数进行了测试和分析。

二、实验原理光电探测器是一种将光信号转换为电信号的装置，广泛应用于光电通信、光电成像、环境监测等领域。

实验中，我们主要研究了光电二极管（Photodiode）的工作原理和特性。

光电二极管是一种半导体器件，当光照射到其PN结上时，会产生光生电子-空穴对，从而产生电流。

三、实验仪器与材料1. 光电二极管2. 光源（激光笔、LED灯等）3. 光电探测器测试仪4. 示波器5. 数字多用表6. 光纤连接器7. 光学平台8. 环境温度计四、实验步骤1. 光电二极管性能测试（1）将光电二极管与光源、测试仪连接，确保连接牢固。

（2）调整光源强度，观察光电探测器输出电流的变化，记录不同光照强度下的电流值。

（3）测试光电二极管在不同波长下的光谱响应特性，记录不同波长下的电流值。

2. 光电探测器灵敏度测试（1）调整环境温度，观察光电探测器输出电流的变化，记录不同温度下的电流值。

（2）改变光源距离，观察光电探测器输出电流的变化，记录不同距离下的电流值。

3. 光电探测器探测范围测试（1）在固定光源强度下，调整探测器与光源的距离，观察输出电流的变化，记录探测范围。

（2）在固定探测器与光源的距离下，调整光源强度，观察输出电流的变化，记录探测范围。

五、实验结果与分析1. 光电二极管性能测试实验结果表明，随着光照强度的增加，光电二极管输出电流逐渐增大。

在相同光照强度下，不同波长的光对光电二极管输出的电流影响不同，表明光电二极管具有光谱选择性。

2. 光电探测器灵敏度测试实验结果显示，随着环境温度的升高，光电二极管输出电流逐渐增大，表明光电探测器对温度具有一定的敏感性。

同时，在光源距离变化时，光电探测器输出电流也相应变化，说明光电探测器的探测范围与光源距离有关。

光电探测器的制备与性能测试一、引言在人类的生活和工作中，光电探测器已经成为一种非常重要的技术手段。

光电探测器可以将光信号转化为电信号，从而可以应用于遥感、医疗、通讯等领域。

本文主要介绍光电探测器的制备方法和性能测试技术。

二、光电探测器的制备方法光电探测器的制备方法一般分为两种，一种是半导体材料制备法，另一种是光学材料制备法。

下面将对这两种制备方法进行介绍。

1.半导体材料制备法半导体材料制备法主要应用于制备半导体光电探测器。

其制备步骤主要包括以下几个方面：(1)条件准备：首先需要选择合适的半导体材料，如硅(Si)、锗(Ge)、氮化镓(GaN)等。

同时需要确保实验环境具备较高的纯净度和稳定性。

(2)生长晶体：将材料放入石墨炉或气相沉积系统中，通过加热和气相反应的方法，使材料在试样基板上生长晶体。

(3)制备器件：将生长好的晶体进行切割、抛光等工艺处理，以制备出光电探测器。

(4)测试性能：使用测试设备对制备好的光电探测器进行性能测试。

2.光学材料制备法光学材料制备法主要应用于制备光电探测器的接收光学系统。

其制备步骤主要包括以下几个方面：(1)条件准备：选择光学材料，如玻璃、石英等。

同时需要确保实验环境具备较高的纯净度和稳定性。

(2)加工材料：将所选材料进行精密加工、抛光等工序，以制备出光电探测器所需的光学部件。

(3)组装器件：将制备好的光学部件组装到光电探测器上。

(4)测试性能：使用测试设备对制备好的光电探测器进行性能测试。

三、光电探测器的性能测试技术光电探测器的性能测试技术主要包括以下几个方面：1.光电灵敏度测试光电灵敏度是指在单位光强度下，光电探测器输出的电流或电压大小。

通常使用光强调制法或直接照射法进行光电灵敏度测试。

2.响应时间测试光电探测器响应时间是指探测器的输出电流在受到刺激后，达到最大输出值所需时间。

响应时间测试主要采用电突法或脉冲照射法进行。

3.量子效率测试量子效率是指在光子刺激下光电探测器输出的电子数与入射光子数之比。

光电探测器阵列的制备及性能研究光电探测器阵列是一种基于半导体光电转换技术的光电探测器，它具有灵敏度高、响应速度快、功耗低等优点，在光电信息处理与通信、医学成像、环境监测等领域有广泛的应用。

本文将从光电探测器阵列的制备及性能研究两个方面入手，对其进行探讨。

一、光电探测器阵列的制备1.材料选择光电探测器阵列的核心材料是半导体材料，如硅、锗等。

在选择半导体材料的同时，还需考虑材料的电学性能、光学性能以及工艺加工性能等因素。

2.工艺制备光电探测器阵列的工艺制备主要包括晶体生长、薄膜沉积、光刻、离子注入、电极沉积等环节。

这些环节如何协调配合，也直接影响着光电探测器阵列的成败。

3.器件包装光电探测器阵列的制备并不是单纯的芯片制造，还需进行器件封装。

器件封装既要保证器件的正常运转，还要遵循图形设计美观、机械结构紧凑、性能稳定等原则。

二、光电探测器阵列的性能研究1.响应特性光电探测器阵列的响应特性主要包括光谱响应、响应速度、响应度等。

其中响应速度是指输出信号上升时间或下降时间，响应度是指输入光功率与输出电流之间的关系。

要对光电探测器阵列的响应特性进行研究，就要建立科学合理的测试模型和实验方法。

2.噪声特性光电探测器阵列的噪声特性是指探测信号中的杂散噪声信号，包括热噪声、量子噪声和过程噪声等。

研究噪声特性，有助于提高探测器的信噪比，进而提高信号的质量。

3.量子效应光电探测器阵列的量子效应是指当光电流达到一定程度时，器件呈现出非线性特性。

量子效应是光电探测器阵列的重要性能指标之一，也是其与其他传感器有所区别的特性。

结语光电探测器阵列的制备及性能研究是一个综合性强的工程及科研领域。

而无论再怎么优秀的技术、器件也没有终点，只有追求更好的成果。

相信在科技的不断发展中，光电探测器阵列的研究与应用将越来越广泛，在更多的领域发挥其独特的作用。
