光电探测器的性能测试与分析

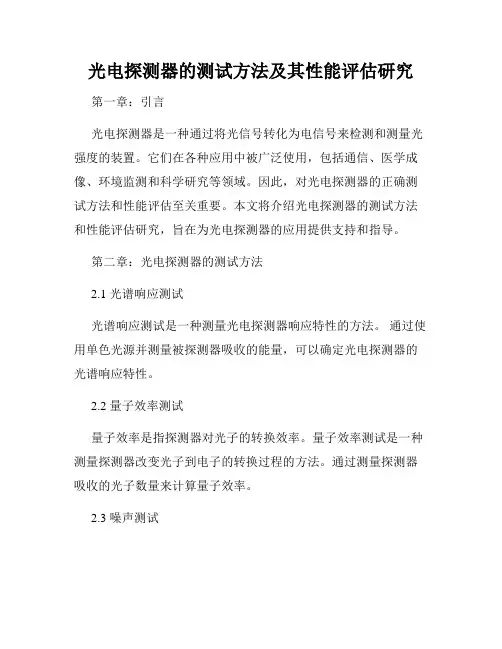

光电探测器的测试方法及其性能评估研究第一章：引言光电探测器是一种通过将光信号转化为电信号来检测和测量光强度的装置。

它们在各种应用中被广泛使用，包括通信、医学成像、环境监测和科学研究等领域。

因此，对光电探测器的正确测试方法和性能评估至关重要。

本文将介绍光电探测器的测试方法和性能评估研究，旨在为光电探测器的应用提供支持和指导。

第二章：光电探测器的测试方法2.1 光谱响应测试光谱响应测试是一种测量光电探测器响应特性的方法。

通过使用单色光源并测量被探测器吸收的能量，可以确定光电探测器的光谱响应特性。

2.2 量子效率测试量子效率是指探测器对光子的转换效率。

量子效率测试是一种测量探测器改变光子到电子的转换过程的方法。

通过测量探测器吸收的光子数量来计算量子效率。

2.3 噪声测试噪声测试是测量探测器产生的噪声水平的方法。

噪声通常被归类为暗电流噪声、电荷放电噪声和电子放大器噪声。

通过测量探测器在光下和没有光下产生的信号，可以确定噪声水平。

第三章：光电探测器的性能评估3.1 灵敏度光电探测器的灵敏度是指探测器对光信号的灵敏度。

必要时到达这个指标，测试时可以使用一个标准光源，来测量探测器对标准光源强度所发出的电信号的响应。

3.2 线性度光电探测器线性度是指其表现出的输出与光信号的输入之间的线性关系。

以光功率与输出电流作为基本线性特征进行测试，如果输出信号的与输入光信号呈线性关系，则其线性度达到标准。

3.3 噪声等效功率噪声等效功率（NEP）是探测器检测最小光信息的敏感度度量。

测量NEP需要检测探测器产生的噪声等效电流，因此，这个参数可以通过噪声测试期间检查来测量。

3.4 暗电流暗电流是指光电探测器在没有光照时产生的电流。

它的级别应该尽可能低，这样才能提高探测器的信噪比和灵敏度。

通过测试以摄尔单位或为标准，可以测量探测器的暗电流。

第四章：结论本文介绍了光电探测器的测试方法和性能评估研究。

透过对光电探测器的测试方法了解，制造商和使用者可以更好地了解其性能特征。

高效能光电探测器性能分析与优化设计一、引言光电探测器在光通信、光电转换以及光谱分析等领域中起到至关重要的作用。

随着科技的发展，人们对光电探测器的性能要求也越来越高。

本文将对高效能光电探测器的性能进行分析，并提出相应的优化设计。

二、光电探测器基本原理及性能参数光电探测器是指将光信号转换为电信号的电子器件。

常见的光电探测器有光敏二极管（Photodiode）、光电二极管（Photoconductive diode）、光电三极管（Phototransistor）等。

这些器件的工作原理基于光的吸收和电荷的分离。

光电探测器的性能参数包括响应频率、响应度、噪声等。

响应频率是指光电探测器对光信号变化的快速度，一般用带宽来表示。

响应度是指光电探测器对光信号的灵敏度。

噪声则是指光电探测器本身产生的电子噪声和光信号噪声。

三、提高光电探测器性能的方法为了提高光电探测器的性能，可以从以下几个方面进行优化设计。

1. 材料选择与优化光电探测器的性能很大程度上依赖于所使用的材料。

需要考虑材料的能带结构、导电性、光吸收率等。

近年来，石墨烯等新材料的应用使得光电探测器的性能得到了进一步提升。

2. 结构设计与优化光电探测器的结构设计也对其性能有着重要影响。

可以通过优化探测器的几何结构、增强光-电子相互作用以及增加面积来提高光电探测器的响应度和响应频率。

3. 降低噪声噪声是影响光电探测器性能的重要因素。

可以通过优化探测器的电路设计、降低工作温度以及采用抗噪声技术等方法来降低噪声。

此外，合理选择前置放大器和滤波器等器件也有助于减小噪声。

4. 集成与优化将光电探测器与其他器件进行集成，可以进一步提高系统性能。

例如，将光电探测器与前置放大器、滤波器等器件集成在一起，可以在保证性能的同时减小系统尺寸和功耗。

四、优化设计案例分析以光敏二极管为例，对其进行优化设计。

1. 材料选择与优化选择具有较高光吸收率和较快载流子传输速度的材料，如硅基材料或石墨烯材料。

光电探测器探测性能多参数分析光电探测器是一种能够将光信号转化为电信号的设备，广泛应用于光通信、光电子学、生物医学等领域。

光电探测器的探测性能对于其应用效果具有重要影响，因此准确分析和评估光电探测器的性能参数是必不可少的。

1. 灵敏度光电探测器的灵敏度是指能够探测到的最小光功率。

通常用单位面积功率密度来表示。

灵敏度越高，意味着该探测器在较弱的光信号条件下仍能正常工作。

灵敏度的高低取决于光电探测器的设计及其所采用的材料。

一种常见的评估指标是光电探测器的响应度。

2. 噪声等效功率噪声等效功率指的是在光电探测器工作状态下，由于设备本身所产生的噪声引入到输出信号中的功率。

噪声等效功率是光电探测器性能的重要参数之一，能够影响到信号与噪声的比值，从而影响信号的清晰度和精确度。

3. 响应时间响应时间是光电探测器从光信号到电信号的转换所需的时间。

这个时间对于对时间精度要求比较高的应用非常重要，如高速通信和光纤通信。

较快的响应时间有助于光电探测器更快地对光信号进行处理和传输。

4. 波长响应特性波长响应特性是指光电探测器对不同波长的光源的响应能力。

由于不同波长的光源具有不同的能量和频率特性，因此光电探测器在不同波长下的响应特性可能有所差异。

光电探测器的波长响应特性需要与具体应用需求匹配。

5. 饱和光功率饱和光功率是指使光电探测器输出信号达到最大值所需输入光功率。

饱和光功率与灵敏度相关，可以用来评估光电探测器的动态范围。

较高的饱和光功率可以使光电探测器在高强度光信号条件下工作稳定。

6. 线性范围光电探测器的线性范围指的是输入光功率的变化范围，使得其输出信号与输入信号之间呈现线性关系。

较宽的线性范围意味着光电探测器能够适应更大范围的输入光功率变化，从而提高测量的精确性和可靠性。

以上介绍的参数只是光电探测器性能分析中的一小部分，还有一些其他的性能指标也是需要考虑的，如扩散响应、非线性特性等。

在实际应用中，根据具体的需求选取相应的参数进行分析和评估是非常重要的。

光电探测器工作原理与性能分析光电探测器是一种能够将光电信号转换为电信号的器件，广泛应用于光电通讯、光学测量、光学成像等领域。

在本文中，将对光电探测器的工作原理与性能进行分析。

一、光电探测器的工作原理光电探测器工作的基本原理是利用光电效应将光能转换为电子能，再经过电子放大及处理，将光信号转换为电信号输出。

光电探测器主要包括光敏元件、前置放大电路、信号处理电路等部分。

常见的光敏元件主要包括光电二极管、光电倍增管、光电导、光电导二极管、PIN光电二极管等。

其中，光电二极管是最常用的一种，它基于外光在PN结上产生电压的原理，将光能转换为电能。

PIN光电二极管又是一种与之类似的器件，但它的灵敏度更高，特别适用于高速、低噪音、低光水平的应用。

前置放大电路则是提高探测器灵敏度的重要部分。

它通常包括高阻抗输入级、宽带放大电路、低噪声电路等。

这些器件通常采用集成电路技术实现，具有高增益、高带宽、低噪声等优点。

信号处理电路主要包括滤波电路、放大电路、比较器、微处理器等部分。

滤波电路可以去除噪声干扰，放大电路可以放大信号的幅度，比较器可以将信号转换为数字信号，微处理器则可以对数字信号进行处理及控制。

二、光电探测器的性能分析光电探测器的性能参数包括灵敏度、响应时间、线性度、噪声等。

下面将对这些性能进行分析。

1. 灵敏度灵敏度是指探测器对光的灵敏程度，它通常通过量子效率来评估。

量子效率是指进入探测器的光子转化为电的比例。

由于光电探测器的灵敏度会受到光强度、工作温度、探测器结构等多种因素的影响，因此在实际应用中需要合理设计光路及保持探测器稳定性。

2. 响应时间响应时间是指光电探测器从接收光信号到输出电信号的时间。

响应时间由前置放大电路和光敏元件上升时间之和决定，因此我们可以通过优化这些器件来提高响应时间。

在高速应用中，响应时间非常关键，因此需要选用响应时间较短的光学元件及前置放大电路。

3. 线性度线性度是指光电探测器输出与输入之间的线性关系。

光电探测器的性能分析及优化设计研究光电探测器是一种能够将光信号转化为电信号的器件，广泛应用于光通信、半导体制造、军事和医疗等领域。

光电探测器的性能分析和优化设计对于提高其灵敏度、响应速度和稳定性至关重要。

本文将对光电探测器的性能进行详细分析，并提出优化设计的策略。

首先，光电探测器的主要性能指标包括灵敏度、响应速度、暗电流和噪声等。

灵敏度是指光电探测器对光信号的响应能力，通常用光电流来衡量。

光电流正比于入射光功率，并且与光电探测器的面积成正比。

因此，增大光电探测器的面积可以提高灵敏度。

响应速度是指光电探测器对光信号响应的时间，通常用上升时间和下降时间来衡量。

为了提高响应速度，可以采用减小响应电路的负载电容，增加极间电容和缩短载流子的寿命等方法。

暗电流是指在没有光照射的情况下，光电探测器内部自发产生的电流。

为了减小暗电流，可以采用冷却元件和优化材料选择等措施。

噪声是指引起光电探测器输出波形变化的非理想因素。

减小噪声可以通过优化电路设计、改善阻抗匹配等方式实现。

其次，优化设计的研究是光电探测器性能改进的关键环节。

首先，在光电探测器的材料选择上，应考虑到其光捕获效率和载流子运动速度等因素。

例如，寻求高光捕获效率的半导体材料可以提高探测器的灵敏度。

其次，在结构设计上，可以采用表面等离子体共振、光栅和多孔等表面结构技术来增强光吸收和增加光电流。

此外，在电路设计方面，采用低噪声放大器和快速电路可以有效提高光电探测器的性能。

在优化设计时，还需要考虑光电探测器的工作环境和应用场景。

例如，在高温环境下，可以采用冷却装置或温度补偿技术来提高探测器的稳定性。

在光通信应用中，需要对光电探测器的带宽和速度进行优化，以满足高速数据传输的需求。

同时，对于特殊应用场景，如军事和医疗领域，对光电探测器的防护和抗干扰能力也需要进行优化设计。

此外，光电探测器的性能优化还需要利用先进的模拟和仿真工具进行辅助。

通过建立精确的数学模型，可以定量评估不同参数对性能的影响，并找到最佳的参数组合。

光电探测器的性能测试与分析光电探测器是一种广泛应用于光学、光电子学、光电通信、生物医学等领域的基础元器件，具有灵敏度高、响应速度快、稳定性好、成本低等优点。

然而，光电探测器的性能测试与分析是确保其正常工作和优化设计的必要步骤。

本文将介绍光电探测器的性能测试与分析方法。

一、光电探测器的基本结构和工作原理光电探测器是一种将光信号转化为电信号的器件，其基本结构包括光敏元件、前置放大电路和输出电路。

光敏元件通常采用半导体材料，如硅、锗、InGaAs等，具有光电转换和放大作用。

前置放大电路主要起放大和滤波功能，能够放大光电信号，并去除其中的杂音和干扰。

输出电路则将放大的信号输出到外部测量仪器或其他电子设备中。

在工作原理上，光电探测器一般采用光电效应或击穿效应。

光电效应是指光子通过光敏元件后形成电子-空穴对，进而产生电流。

击穿效应则是指当光信号足够强时，光敏元件内的电荷载流子得以大量产生，从而使电流产生剧烈变化。

二、光电探测器的性能指标光电探测器的性能指标通常包括以下几个方面：1. 灵敏度：指单位光功率下探测器输出信号的大小，单位一般为安培/瓦特（A/W）。

2. 相应速度：指探测器对光信号的响应速度，单位一般为赫兹（Hz）或皮秒（ps）。

3. 噪音等效功率：指在没有光信号的情况下，探测器输出的随机噪声功率密度，单位一般为瓦特（W）或分贝（dBm）。

4. 动态范围：指探测器能够处理的最大信号与最小信号之间的比值，单位一般为分贝（dB）。

5. 波长响应范围：指探测器对光信号的波长响应区间，单位一般为纳米（nm）。

以上性能指标是评估光电探测器性能好坏的重要标准。

三、光电探测器的性能测试步骤对光电探测器进行性能测试是确保其正常工作和优化设计的必要步骤。

下面介绍典型光电探测器的性能测试步骤：1. 灵敏度测试：将探测器置于恒强光源下，通过测量输出电流和光功率计算灵敏度。

2. 噪音等效功率测试：将探测器置于黑暗环境下，测量输出电流，通过绘制功率谱密度曲线来计算噪声等效功率。

光电探测器特性测量实验报告实验目的：1.了解光电探测器的基本原理和工作方式；2.掌握光电探测器的特性测量方法；3.分析光电探测器的特性曲线。

实验仪器：1.光电探测器：用于将光信号转换为电信号，并测量光电流的大小。

2.光源：用于提供光信号，可以调节光强度。

3.测量设备：包括电流表、电压表和电阻箱，用于测量和调节光电流、光电压和负载电阻。

实验原理：光电探测器是一种能够将光信号转换为电信号的器件，其基本原理是利用光电效应。

当光照射到光电探测器的光敏面时，光子的能量会使光敏物质中的电子获得足够的能量而逸出，形成电子空穴对。

通过施加电场，将电子和空穴分离，形成电流，即光电流。

光电探测器的输出信号主要有光电流和光电压两种形式。

实验步骤：1.将光电探测器连接到电流表，将电阻箱调节到最大电阻，打开光源，并调节光强度到合适的数值。

2.记录电流表的读数，即为光电流的大小。

3.将光电探测器连接到电压表和负载电阻，调节电阻箱的电阻，使光电压维持一定的数值。

4.记录电压表和电流表的读数，并计算光电阻和负载电阻之间的电流。

5.将光电压和光电流绘制成特性曲线。

实验结果：根据记录的数据，得到了光电流和光电压的大小，并绘制了光电流-光电压特性曲线。

实验讨论：通过特性曲线的分析，可以看出光电探测器的工作特性。

在一定范围内，光电流随光电压的增加而增加，并呈线性关系。

当光电压达到一定值时，光电流趋于饱和，不再随光电压的增加而增加。

这是因为在较低的光电压下，光电子所带的能量与光电子轰击表面所需的能量相差较大，导致轰击效率较低。

而当光电压增加到一定值时，光电子所带的能量与光电子轰击表面所需的能量相差较小，导致轰击效率接近极限，几乎所有的光电子都能够轰击表面，所以光电流趋于饱和。

实验结论：本实验中，我们通过测量光电流和光电压的大小，得到了光电探测器的特性曲线，并根据曲线分析得出了光电探测器的工作特性。

实验结果与理论相符合，证明了光电探测器的基本原理和工作方式。

光电探测器特性测量实验摘 要：本实验中探测并绘制了光电二极管的光谱响应曲线。

分别运用脉冲法，幅频特性法和截止频率法对二极管和光敏电阻的响应时间进行了测量，并分析比较了这三种方法的利弊。

最后自己设计连接电路测量光敏电阻的响应时间，更深入地理解了响应时间及测量原理。

一、 引言光电探测器可将一定的光辐射转换为电信号，然后经过信号处理，去实现某种目的，它是光电系统的核心组成部分，其性能直接影响着光电系统的性能。

因此，无论是设计还是使用光电系统，深入了解光电探测器的性能参数都是很重要的。

通常，光电探测器的光电转换特性用响应度表示。

响应特性用来表征光电探测器在确定入射光照下输出信号和入射光辐射之间的关系。

主要的响应特征包括：响应度、光谱响应、时间响应特性等性能参数。

本实验内容主要是光电探测器性能参数测量和光电探测器的一般使用方法，并专门列举了几种常用的光电探测器的使用方法。

二、 实验原理1. 光电探测器光谱响应度的测量光谱响应度是光电探测器对单色入射辐射的响应能力。

电压光谱响应度()λRv 定义为在波长为λ的单位入射辐射功率的照射下，光电探测器输出的信号电压，即()()()λλλP V Rv =；同理，电流光谱响应度()()()λλλP I R i =式中，()λP 为波长λ时的入射光功率；()λV 为光电探测器在入射光功率()λP 作用下的输出信号电压；()λI 则为输出用电流表示的输出信号电流。

实验中用响应度和波长无关的热释电探测器作参考探测器，测得入射光功率为()λP 时的输出电压为()λf V 。

若用f R 表示热释电探测器的响应度，则()()ff f K R V P λλ=（f K 为热释电探测器前放和主放放大倍数的乘积，即总的放大倍数。

在本实验中，K f =100×300，f R 为热释电探测器的响应度，实验中在所用的25Hz 调制频率下，f R ＝900V/W ）。

然后在相同的光功率()λP 下，用硅光电二极管测量相应的单色光，得到输出电压()λb V ，从而得到光电二极管的光谱响应度()()()()()ff f b bK R V K V P V R //λλλλλ==式中K b 为硅光电二极管测量时总的放大倍数，这里K b =150×300。

光电探测器的优化设计与性能测试光电探测器是一种能够将光信号转化为电信号的装置，是现代光电子技术中不可缺少的一部分。

在高技术产业的蓬勃发展下，光电探测器的研究和应用也变得越来越重要。

本文将探讨如何优化设计和测试光电探测器的性能。

一、光电探测器的基本构成光电探测器的主要构成包括光电二极管、光电管和光电倍增管等。

其中，光电二极管是一种直接将光信号转化为电信号的器件，它主要是由一个PN结和一个反向电压组成。

当光照射在PN结上时，电子与空穴会产生复合，导致PN结区域内电流发生变化，从而输出电信号。

光电管是一种将光信号转化为电荷信号，再将电荷信号转化为电压信号的器件。

光电管主要是由阴极、阳极和荧光屏组成，当光照射在阴极上时，会导致产生一些电子，这些电子会随着电场的作用而向阳极运动，进而在阳极上形成一个电流信号，同时也会在荧光屏上产生一束光。

光电倍增管是一种将光信号经过逐级放大而得到的电信号，它可以使微弱的光信号经过多次放大后得到足够大的电信号，从而提高整个系统的信噪比以及灵敏度。

光电倍增管的主要构成包括阴极、阳极、荧光屏和多个倍增极等。

二、光电探测器的优化设计1. 光电探测器的噪声光电探测器的噪声是影响其性能的一个重要因素。

在光电二极管、光电管和光电倍增管中，由于存在的一些噪声源以及器件自身的噪声，使得光电探测器输出信号存在不同程度的噪声。

因此，在光电探测器的优化设计过程中，需要考虑减小噪声的影响，提高信噪比和灵敏度。

减少光电探测器噪声的技术手段包括选择合适的器件、提高器件的品质等。

在实际应用中，可以通过引入前置放大器等技术手段来提高信噪比和灵敏度。

2. 光电探测器的响应速度光电探测器的响应速度是指它能够处理的最高光频率，它的大小一般以截止频率表示。

在光电管和光电倍增管中，由于逐级倍增的过程，使得光电探测器的响应速度相对较慢，一般在几千赫兹至几十千赫兹不等。

而光电二极管具有相对较快的响应速度，在光电探测器的应用中具有较好的适用性。

光电探测器关键性能参数测试研究共3篇光电探测器关键性能参数测试研究1光电探测器关键性能参数测试研究光电探测器是现代光学系统及通信系统中重要的组成部分，如光电转换、信号检测等，而其性能参数如灵敏度、响应时间等则对整个系统的效能和性能产生非常重要的影响。

因此，对光电探测器关键性能参数进行测试研究是非常必要的。

1. 灵敏度测试灵敏度是光电探测器的重要性能参数之一，是指光电探测器吸收到的光功率与光电转化电流之比。

具有高灵敏度的光电探测器能够更加灵敏地检测到光信号。

光电探测器的灵敏度测试需要利用光源和光功率计将光信号输入光电探测器，同时修改光源的光功率，测量光电转化电流和光功率之比，以得到光电探测器的灵敏度。

2. 响应时间测试响应时间是光电探测器的另一重要性能参数，指的是光电转换电流上升到其最大值时所需的时间。

具有高响应时间的光电探测器能够更快地响应到光信号。

光电探测器的响应时间测试需要利用激光光源和光脉冲发生器将光信号输入光电探测器，同时利用示波器记录光电转化电流的波形，以得到光电探测器的响应时间。

3. 噪声测试噪声是光电探测器的另一个重要性能参数，指的是光电探测器未受到光信号时产生的电流和电压波动。

噪声影响了光电探测器的信噪比和灵敏度。

光电探测器的噪声测试需要利用示波器和功率谱仪来对光电探测器的电流和电压进行测试。

4. 阈值电流测试阈值电流是光电探测器另一个重要性能参数，是指光电探测器开始进行光电转换时所需的最小电流。

阈值电流直接影响光电探测器的检测能力。

光电探测器的阈值电流测试需要利用实验仪器来检测光电转换电流和光功率计之间的关系，以此得到阈值电流。

总的来说，光电探测器关键性能参数测试是一项非常重要的工作，它能够为光学系统和通信系统中光电探测器的适当选择和性能提升提供可靠的理论和实践基础。

伴随着科技的迅速发展和社会的不断进步，光电探测器在各个领域的应用越来越广泛，不断地推动着光学技术的进步和创新综上所述，光电探测器的关键性能参数测试是非常重要的，能够为光学系统和通信系统的性能提升提供有力的支撑。
