光电探测器响应时间实验研究摘要近几十年来，光电探测器在光通信、国防探测、信号处理、传感系统和测量系统等高精尖科技领域得到广泛的应用，在信息为导向的时代，时间就是生命，提高速度的需求日益紧迫，提高光电探测器响应速度的努力几乎从诞生它的一刻起就没停止过。

本实验主要研究光敏电阻和光电二极管的响应时间。

理论分析先从光敏电阻的光谱响应特性、照度伏安特性、频率响应、温度特性和前历效应来考察它的工作影响因素，确定光敏电阻响应时间与其入射光的照度、所加电压、负载电阻及照度变化前电阻所经历的时间的关系。

从光电二极管的模型分析，我们知道光电二极管的响应时间有三个方面决定：①光生载流子在耗尽层附近的扩散时间；②光生载流子在耗尽层内的漂移时间；③与负载电阻并联的结电容所决定的电路时间常数。

文中将详细分析计算对比三个时间的数量级，以确定提高响应速度的最有效途径，并提出改善光电二极管的有效方法和PIN模型。

实验研究时，采用近似脉冲的光源，经探测器的输出信号输入快速响应的CS-1022型示波器，在示波器上直接读出响应时间，分析实验结果，得出影响探测器响应时间的因素。

关键词：光电探测器，响应时间，半导体，影响因素AbstractIn recent decades, photoelectric detectors have been widely used in high-tech areas such as optical communications, national defense detection and signal processing, sensing system and measurement system .in the era which leaded by information, time is life. Improving speed increasingly is urgent needs of photoelectric detector. To improve the response speed, effort haven't been stopped from birth to its moment. This experiment mainly researchs photoconductive resistance and photoelectric diode response time. The theoretical analysis studys photoconductive resistance properties, intensity of illumination volt-ampere characteristics, frequency response and temperature characteristic and former calendar effect to examine its working influence factors, and find out the influencing factors between photoconductive resistance response time and incident light intensity of illumination, voltage, load resistance and the time experienced before intensity of illumination change. From the model analysis of the photoelectric diode, we know that the response time of the photoelectric diode has three aspects: (1) The diffusion time of photon-generated carrier near depletion layer.(2) The drift time of photon-generated carrier in depletion layer .(3) The constant of the circuit decided by junction capacitor which parallel with the load resistance . The detailed analysis and calculation of the order of magnitude of three time will be contrasted to determine the effective ways to improve photoelectric diode’s reaction speed,and the effective PIN model.In the experimental study, we use a pulse generator as light source, and the detector pulse output signal input quick response CS - 1022 type scillograph. So we can read direct response time in oscilloscope directly, then analyze the results, find out the factors which affect the probe response time.Key word:Photoelectric detector, response time, semiconductor, influencing factors目录1 绪论 (1)1.1光电探测器发展历程 (1)1.2近年高速探测器的发展成果 (2)1.3光电探测器的分类 (4)1.4光电探测器的物理基础 (6)2 典型光电探测器响应时间的研究 (10)2.1光电导探测器 (10)2.1.1光电转换原理 (10)2.1.2工作特性分析 (12)2.1.3时间响应特性及改善 (17)2.2 PN结光伏探测器 (17)2.2.1光电转换原理 (18)2.2.2 光伏探测器的工作模式 (19)2.2.3 Si光电二极管的构造与特性分析 (21)2.2.4 频率响应特性及改善探讨 (24)3光电探测器响应时间实验研究 (32)3.1实验原理 (32)3.1.1脉冲响应 (32)3.1.2幅频特性 (33)3.2实验仪器 (34)3.3实验步骤 (35)3.4实验结果与分析 (37)结论 (39)参考文献 (40)致谢 (41)1 绪论自年第一台红宝石激光器问世以来，古老的光学发生了革命性的变化与此同时，电子学也突飞猛进地向前发展。

光电探测器的性能分析及优化设计研究光电探测器是一种能够将光信号转化为电信号的器件，广泛应用于光通信、半导体制造、军事和医疗等领域。

光电探测器的性能分析和优化设计对于提高其灵敏度、响应速度和稳定性至关重要。

本文将对光电探测器的性能进行详细分析，并提出优化设计的策略。

首先，光电探测器的主要性能指标包括灵敏度、响应速度、暗电流和噪声等。

灵敏度是指光电探测器对光信号的响应能力，通常用光电流来衡量。

光电流正比于入射光功率，并且与光电探测器的面积成正比。

因此，增大光电探测器的面积可以提高灵敏度。

响应速度是指光电探测器对光信号响应的时间，通常用上升时间和下降时间来衡量。

为了提高响应速度，可以采用减小响应电路的负载电容，增加极间电容和缩短载流子的寿命等方法。

暗电流是指在没有光照射的情况下，光电探测器内部自发产生的电流。

为了减小暗电流，可以采用冷却元件和优化材料选择等措施。

噪声是指引起光电探测器输出波形变化的非理想因素。

减小噪声可以通过优化电路设计、改善阻抗匹配等方式实现。

其次，优化设计的研究是光电探测器性能改进的关键环节。

首先，在光电探测器的材料选择上，应考虑到其光捕获效率和载流子运动速度等因素。

例如，寻求高光捕获效率的半导体材料可以提高探测器的灵敏度。

其次，在结构设计上，可以采用表面等离子体共振、光栅和多孔等表面结构技术来增强光吸收和增加光电流。

此外，在电路设计方面，采用低噪声放大器和快速电路可以有效提高光电探测器的性能。

在优化设计时，还需要考虑光电探测器的工作环境和应用场景。

例如，在高温环境下，可以采用冷却装置或温度补偿技术来提高探测器的稳定性。

在光通信应用中，需要对光电探测器的带宽和速度进行优化，以满足高速数据传输的需求。

同时，对于特殊应用场景，如军事和医疗领域，对光电探测器的防护和抗干扰能力也需要进行优化设计。

此外，光电探测器的性能优化还需要利用先进的模拟和仿真工具进行辅助。

通过建立精确的数学模型，可以定量评估不同参数对性能的影响，并找到最佳的参数组合。

光电探测器的灵敏度与响应时间研究与探索哎呀，说起光电探测器，这可真是个有趣又重要的东西！你想想，在我们生活的这个科技飞速发展的时代，从智能手机的摄像头到太空望远镜，从医疗设备到自动驾驶汽车，到处都有光电探测器的身影。

我记得有一次，我参加了一个科技展览。

在那里，我看到了一个展示光电探测器应用的展台。

展示人员拿着一个小小的光电探测器模块，给我们演示它是如何工作的。

他用一束很微弱的光线照射在探测器上，旁边的仪器立刻就显示出了光线的强度和相关的数据。

我当时就特别好奇，这么小的一个东西，怎么就能这么灵敏地检测到光线的变化呢？这就不得不提到光电探测器的灵敏度啦。

灵敏度可是衡量光电探测器性能的一个关键指标。

简单来说，就是它能多敏锐地察觉到光的存在和变化。

比如说，在夜晚拍摄星空的时候，如果光电探测器的灵敏度不够高，那可能就捕捉不到那些微弱的星光，我们看到的星空照片就会是一片漆黑，啥也看不清。

但要是灵敏度高呢，就能把那些暗淡的星星都清晰地呈现出来，给我们带来美轮美奂的星空图。

那光电探测器的灵敏度到底是怎么实现的呢？这就得从它的工作原理说起。

光电探测器就像是一个超级敏感的“小眼睛”，当光线照射到它上面时，会引发一系列的物理和化学变化。

就好比是一场微小的“光的派对”，光子们和探测器内部的材料相互作用，产生了电流或者电压的变化。

而这个变化的大小，就决定了探测器的灵敏度高低。

为了提高光电探测器的灵敏度，科学家们可是绞尽了脑汁。

他们不断地研究和改进探测器的材料，寻找那些对光更加敏感的物质。

就像在一堆水果中，挑选出最甜、最饱满的那一个一样。

比如说，有些材料能够吸收更多的光子，转化效率更高；有些材料则能够在更低的光强度下就产生明显的响应。

除了材料，探测器的结构设计也很重要。

想象一下，一个精心设计的房子，每个房间的布局都恰到好处，通风采光都极佳。

光电探测器也是这样，合理的结构能够让光线更好地被接收和处理，从而提高灵敏度。

比如说，增加探测器的接收面积，就像给“小眼睛”戴上了一副大眼镜，能看到更多的光；或者优化内部的电路设计，让信号传输更加顺畅，减少损耗。

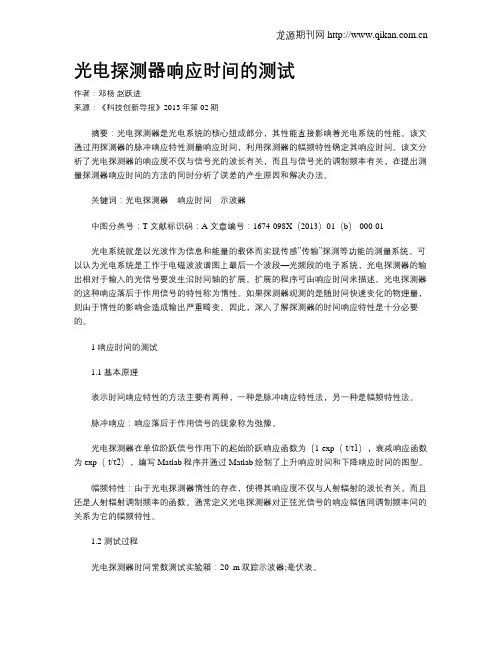

光电探测器响应时间的测试作者：邓杨赵跃进来源：《科技创新导报》2013年第02期摘要：光电探测器是光电系统的核心组成部分，其性能直接影响着光电系统的性能。

该文通过用探测器的脉冲响应特性测量响应时间，利用探测器的幅频特性确定其响应时间。

该文分析了光电探测器的响应度不仅与信号光的波长有关，而且与信号光的调制频率有关，在提出测量探测器响应时间的方法的同时分析了误差的产生原因和解决办法。

关键词：光电探测器响应时间示波器中图分类号：T 文献标识码：A 文章编号：1674-098X（2013）01（b）-000-01光电系统就是以光波作为信息和能量的载体而实现传感”传输”探测等功能的测量系统。

可以认为光电系统是工作于电磁波波谱图上最后一个波段—光频段的电子系统，光电探测器的输出相对于输入的光信号要发生沿时间轴的扩展。

扩展的程序可由响应时间来描述。

光电探测器的这种响应落后于作用信号的特性称为惰性。

如果探测器观测的是随时间快速变化的物理量，则由于惰性的影响会造成输出严重畸变。

因此，深入了解探测器的时间响应特性是十分必要的。

1 响应时间的测试1.1 基本原理表示时间响应特性的方法主要有两种，一种是脉冲响应特性法，另一种是幅频特性法。

脉冲响应：响应落后于作用信号的现象称为弛豫。

光电探测器在单位阶跃信号作用下的起始阶跃响应函数为〔1-exp（-t/τ1），衰减响应函数为exp（-t/τ2），编写Matlab程序并通过Matlab绘制了上升响应时间和下降响应时间的图型。

幅频特性：由于光电探测器惰性的存在，使得其响应度不仅与人射辐射的波长有关，而且还是人射辐射调制频率的函数。

通常定义光电探测器对正弦光信号的响应幅值同调制频率间的关系为它的幅频特性。

1.2 测试过程光电探测器时间常数测试实验箱：20 m双踪示波器;毫伏表。

在光电探测器时间常数测试实验箱中，提供了需测试两个光电器件：峰值波长为900 nm 的光电二极管和可见光波段的光敏电阻。

光电探测器的性能分析与研究光电探测器是一种将光信号转换为电信号的设备。

它在现代生产、科研和日常生活中起着至关重要的作用。

光电探测器的性能对其探测能力和应用范围有着直接的影响。

在本文中，我们将对光电探测器的性能进行一定的分析和研究。

第一部分：光电探测器性能的参数指标光电探测器的性能指标通常包括探测度、响应速度、线性度、动态范围和噪声等。

其中探测度是这些指标中最为重要的，可以反映光电探测器对光信号的灵敏程度，其公式为：探测度=信噪比/光功率从公式中可以看出，光电探测器的信噪比和光功率对探测度有着直接的影响。

同时，响应速度也是光电探测器的重要指标之一，它反映了光电探测器对于光信号变化的快速响应能力。

线性度和动态范围则反应了光电探测器在不同信号强度下的输出特性。

第二部分：影响光电探测器性能的因素光电探测器的性能受到多种因素的影响，包括器件设计、光电转换效率、电子噪声等。

其中，器件设计的优化可以提高光电转换效率，从而提高光电探测器的探测度。

而电子噪声则是影响光电探测器最重要的因素之一，其可以通过优化电路和改进工艺等手段来减小。

此外，光电探测器的工作环境也会对其性能产生一定的影响。

如温度和湿度等环境因素对于光电探测器的稳定性和响应速度有着直接的影响。

在实际应用中，光电探测器的性能表现也与光源的波长、光学系统的设计参数和测量环境的实际情况等因素有关。

第三部分：光电探测器的性能测试光电探测器的性能测试是对其性能进行全面评估的关键步骤。

常见的测试方法包括暗电流测试、光响应测试和功率响应测试等。

其中，暗电流测试可以测试光电探测器在无光照射条件下的电流大小，反映光电探测器在零光信号下的噪声水平。

而光响应测试和功率响应测试则可以直接反映光电探测器对于光信号的性能表现。

在进行性能测试时，需要注重测试的环境和测试的参数设置等问题。

如测试环境需要保持恒定的温度和湿度等条件，参数设置需要根据不同的测试指标进行选择，以保证测试结果的准确性和可靠性。

光电探测器的响应时间研究光电探测器在现代科技中的应用那可是越来越广泛啦，从通信领域到医疗成像，从安防监控到航空航天，到处都有它的身影。

咱今天就来好好聊聊光电探测器的响应时间这个重要的话题。

我记得有一次，我在实验室里捣鼓一个光电探测的小实验。

当时我满心期待地调整着各种参数，想要得出准确的响应时间数据。

那场景，就像是一位大厨在精心烹制一道神秘的菜肴，每一种调料的添加都得恰到好处。

光电探测器的响应时间，简单来说，就是它从接收到光信号到给出相应电信号所需要的时间。

这就好比你在路上看到一个红灯，从你意识到红灯亮了到你踩下刹车，这个过程所花费的时间。

响应时间越短，探测器的性能就越好，就像一个短跑运动员起跑反应越快，越有可能在比赛中胜出。

要搞清楚光电探测器的响应时间，咱们得先了解一下它的工作原理。

光电探测器的核心部分通常是一些特殊的材料，比如硅、锗、砷化镓等。

当光照射到这些材料上时，材料内部的电子会被激发，从而产生电流。

但是这个过程可不是瞬间完成的，就像你煮饺子，水烧开了饺子下锅，也得等一会儿才能煮熟不是？影响光电探测器响应时间的因素那可多了去了。

首先就是材料本身的性质。

不同的材料，其电子的迁移率、寿命等都不一样，这就直接影响了响应速度。

比如说，硅材料的响应速度相对较快，而锗材料可能就会慢一些。

然后是探测器的结构和工艺。

这就好比盖房子，结构设计得合理，施工工艺精细，房子才能坚固耐用。

探测器的结构如果设计得巧妙，能够让光更有效地被吸收和转化，从而缩短响应时间。

工艺方面，比如制造过程中的杂质浓度控制、界面平整度等，都会对响应时间产生影响。

还有外部因素也不能忽视。

比如说，光照的强度和波长。

就像你给植物浇水，水太多或者太少，植物都长不好。

光太强或者太弱，波长不合适，探测器的响应时间也会受到影响。

为了测量光电探测器的响应时间，科学家们可是想出了各种各样的办法。

有一种常见的方法叫做“脉冲法”。

简单来说，就是给探测器一个短脉冲的光信号，然后观察它输出电信号的变化。

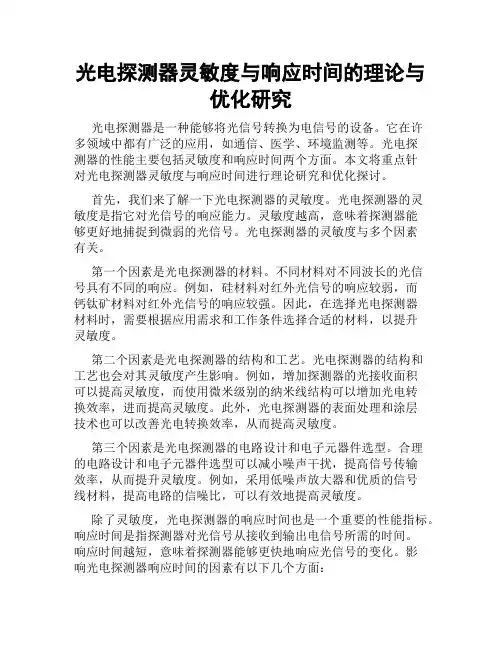

光电探测器灵敏度与响应时间的理论与优化研究光电探测器是一种能够将光信号转换为电信号的设备。

它在许多领域中都有广泛的应用，如通信、医学、环境监测等。

光电探测器的性能主要包括灵敏度和响应时间两个方面。

本文将重点针对光电探测器灵敏度与响应时间进行理论研究和优化探讨。

首先，我们来了解一下光电探测器的灵敏度。

光电探测器的灵敏度是指它对光信号的响应能力。

灵敏度越高，意味着探测器能够更好地捕捉到微弱的光信号。

光电探测器的灵敏度与多个因素有关。

第一个因素是光电探测器的材料。

不同材料对不同波长的光信号具有不同的响应。

例如，硅材料对红外光信号的响应较弱，而钙钛矿材料对红外光信号的响应较强。

因此，在选择光电探测器材料时，需要根据应用需求和工作条件选择合适的材料，以提升灵敏度。

第二个因素是光电探测器的结构和工艺。

光电探测器的结构和工艺也会对其灵敏度产生影响。

例如，增加探测器的光接收面积可以提高灵敏度，而使用微米级别的纳米线结构可以增加光电转换效率，进而提高灵敏度。

此外，光电探测器的表面处理和涂层技术也可以改善光电转换效率，从而提高灵敏度。

第三个因素是光电探测器的电路设计和电子元器件选型。

合理的电路设计和电子元器件选型可以减小噪声干扰，提高信号传输效率，从而提升灵敏度。

例如，采用低噪声放大器和优质的信号线材料，提高电路的信噪比，可以有效地提高灵敏度。

除了灵敏度，光电探测器的响应时间也是一个重要的性能指标。

响应时间是指探测器对光信号从接收到输出电信号所需的时间。

响应时间越短，意味着探测器能够更快地响应光信号的变化。

影响光电探测器响应时间的因素有以下几个方面：第一个因素是光电转换效率。

光电转换效率是指探测器将光信号转换为电信号的效率。

当光电转换效率较高时，探测器可以更快地将光信号转换为电信号，从而提高响应时间。

第二个因素是探测器的结构和尺寸。

小尺寸的探测器结构可以减小电荷在器件内的运动距离，由此减小响应时间。

此外，合理的结构设计也可以减小电子复合和漂移的现象，从而提高响应速度。

光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能之一，它表征了光电探测器对不同波长入射辐射的响应。

通常热探测器的光谱响应比较平坦，而光子探测器的光谱响应却具有明显的选择性。

一般情况下，以波长为横坐标，以探测器接受到的等能量单色辐射所产生的电信号的相对大小为纵坐标，绘出光电探测器的相对光谱响应曲线。

典型的光子探测器和热探测器的光谱响应曲线如图1－1所示。

一、实验目的（1）加深对光谱响应概念的理解； （2）掌握光谱响应的测试方法；（3）熟悉热释电探测器和硅光电二极管的使用。

二、实验内容（1）用热释电探测器测量钨丝灯的光谱辐射特性曲线； （2）用比较法测量硅光电二极管的光谱响应曲线。

三、基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。

电压光谱响应度()λV ℜ定义为在波长为λ的单位入射辐射功率的照射下，光电探测器输出的信号电压，用公式表示，则为()()()λλλP V V =ℜ （1－1）而光电探测器在波长为λ的单位入射辐射功率的作用下，其所输出的光电流叫做探测器的电流光谱响应度，用下式表示()()()λλλP I i =ℜ （1－2） 式中， P (λ)为波长为λ时的入射光功率；V (λ)为光电探测器在入射光功率P (λ)作用下的输出信号电压；I (λ)则为输出用电流表示的输出信号电流。

为简写起见，()λV ℜ和()λi ℜ均可以用()λℜ表示。

但在具体计算时应区分()λV ℜ和()λi ℜ，显然，二者具有不同的单位。

通常，测量光电探测器的光谱响应多用单色仪对辐射源的辐射功率进行分光来得到不同波长的单色辐射，然后测量在各种波长辐射照射下光电探测器输出的电信号V (λ)。

然而由于实际光源的辐射功率是波长的函数，因此在相对测量中要确定单色辐射功率P (λ)需要利用参考探测器（基准探测器）。

即使用一个光谱响应度为()λfℜ的探测器为基准，用同一波长的单色辐射分别照射待测探测器和基准探测器。

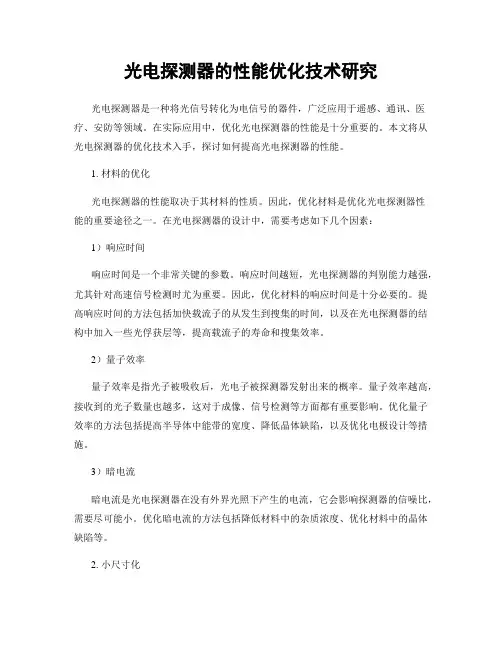

光电探测器的性能优化技术研究光电探测器是一种将光信号转化为电信号的器件，广泛应用于遥感、通讯、医疗、安防等领域。

在实际应用中，优化光电探测器的性能是十分重要的。

本文将从光电探测器的优化技术入手，探讨如何提高光电探测器的性能。

1. 材料的优化光电探测器的性能取决于其材料的性质。

因此，优化材料是优化光电探测器性能的重要途径之一。

在光电探测器的设计中，需要考虑如下几个因素：1）响应时间响应时间是一个非常关键的参数。

响应时间越短，光电探测器的判别能力越强，尤其针对高速信号检测时尤为重要。

因此，优化材料的响应时间是十分必要的。

提高响应时间的方法包括加快载流子的从发生到搜集的时间，以及在光电探测器的结构中加入一些光俘获层等，提高载流子的寿命和搜集效率。

2）量子效率量子效率是指光子被吸收后，光电子被探测器发射出来的概率。

量子效率越高，接收到的光子数量也越多，这对于成像、信号检测等方面都有重要影响。

优化量子效率的方法包括提高半导体中能带的宽度、降低晶体缺陷，以及优化电极设计等措施。

3）暗电流暗电流是光电探测器在没有外界光照下产生的电流，它会影响探测器的信噪比，需要尽可能小。

优化暗电流的方法包括降低材料中的杂质浓度、优化材料中的晶体缺陷等。

2. 小尺寸化随着电子器件技术的不断进步，越来越多的光电探测器开始采用微型化设计，尤其是在IC封装与MEMS制造技术的支持下，将光电探测器制造到亚微米级别，以满足高集成化、灵敏度和机械可靠性等要求。

微型化可以缩小探测器的体积，提高集成度，同时还能提高探测器的响应速度。

3. 新型器件结构新型器件结构是优化光电探测器性能的重要手段之一。

在新型器件结构的开发中，我们需要进一步优化半导体材料、添加光俘获层等，以实现更高的量子效率、响应时间和探测灵敏度。

例如，一些新的探测器采用SiGe半导体材料，其能够在中红外波段内工作，并且与硅器件技术移植性好，从而降低了生产成本。

4. 智能控制智能控制是优化光电探测器性能的新手段，在现有探测器结构上增加了智能控制模块，从而能够更好地适应不同的工作状态。
