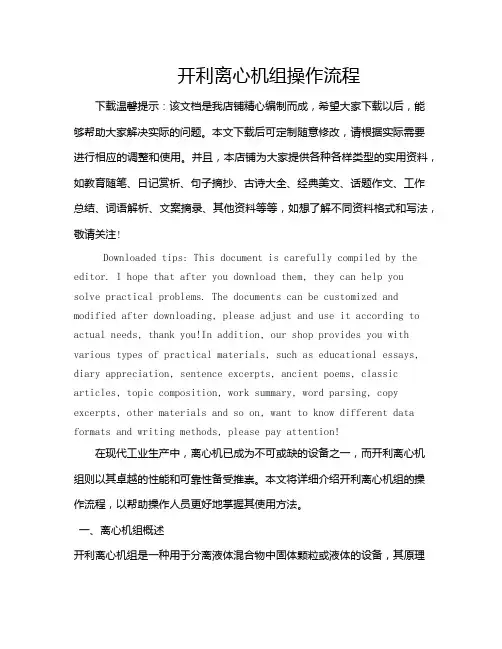

开利离心机组操作流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在现代工业生产中，离心机已成为不可或缺的设备之一，而开利离心机组则以其卓越的性能和可靠性备受推崇。

19XR 离心式冷水机组技术标准执行标准：企业标准相关标准：① 中国标准“蒸汽压缩循环冷水（热泵）机组工商业用 和类似用途的冷水（热泵）机组” ② 美国标准采用蒸汽压缩循环的冷水机组”压力容器:制造许可证编号：RZZ 沪一82— 00“钢制压力容器”环境管理体系认证:19XR 系列封闭型离心式冷水机组”Q/JBBR9 -2000GB/T 18430.1-2001ARI 550/590-1998许可证级别BR1ASME机械工业环境管理体系认证中心质量体系标准：ISO9001挪威船级社（RvA DNV）制造标准符合下列标准要求：《容积式和冷水机组性能试验方法》《容积式和离心式冷水机组安全要求》《制冷装置用压力容器》ARI标准认证ASME±力容器安全标准证书编号：10-2000-002Certificate No. QSC —3655GB10870-2001JB/T8654 —1997JB/T6917 —19981.1产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品实物彩色样本1.1.1产品组成系统说明离心式冷水机组成套包括：-按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为1.6MPa,蒸发器为1.6MPa-02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。

-机组的接管及连接线。

-润滑系统（已充注润滑油）。

-R134a冷媒-微电脑控制中心和温度、压力传感器-线性浮阀节流系统。

-启动柜—蒸发器和圭寸闭电机保温层-水平调整板及橡胶隔震垫水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。

群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）：-冷水机组系统管理控制器CSM-通用控制器模块及输出/输入模块CC6400&1/0、接口、电控箱-CCN监控软件Comfort VIEW、计算机、打印机、UPS电源-流量计、传感器、阀门桥架及安装工程1.3.1 19XR离心式冷水机组关键原器件明细表1.3.1 19XR离心式冷水机组关键原器件明细表19XR（900-1500 冷吨）离心式冷水机组技术规格偏差表制造商质量保证体系介绍1、项目计划开利公司根据招标文件的要求，有计划、有步骤地组织冷水机组的设计、制造、检验和服务2、项目组织开利公司为大连期货大厦建设项目的实施建立了《项目管理组织架构图》3、项目管理计划3.1为了确保大连期货大厦冷水机组以及必须的备品备件、专用工具和相关技术服务的成功提 供，本公司专门制定本项目管理计划。

一、19XR 离心机硬件介绍1、控制电源转换柜（辅助配电箱）电机室C O N T R O L S 安全阀19XR 前视图导叶执行机构 蒸发器进/出水温度传感器压力传感器制冷机充注阀排油阀油位视镜辅助配电箱蒸发器2：控制元件CVC是PICⅡ的中枢，该模块含有控制机组所需所有软件。

CVC 位于控制箱中，它是所有本机设定点、日期、设定功能及送配功能的输入中心。

CVC有一个停机按钮，一只报警信号灯，四只逻辑输入按钮及一个液晶显示屏。

停用时间超过15分钟，屏幕自动保护。

这四只按钮（“软键”）的功能是进行菜单驱动，并在键上方的显示屏上直接显示。

CVC的视角可调整为任意角度，去掉两个连接控制箱与蒸发器支架上的螺栓，将它们放在一个孔内，以其为支点，前后移动控制板，改变视角。

CCM模块位于控制箱内，根据需要控制机组的输入/输出。

它能监视制冷剂压力，进、出水温，为导叶执行机构提供的输出控制，油加热器及油泵。

CCM是基本需求量极限、冷却水复位、遥控温度复位及制冷剂泄漏传感器的接点。

该模块位于启动柜内。

它接收来自CVC的命令。

如启动/停止压缩机、冷水泵、冷却水泵、冷却塔风机、备用报警触点及断路器脱扣。

ISM监视启动柜输入，如线电压、电机电流、接地故障，遥控启动触点、备用安全设备、冷凝器高压、油泵安全开关、启动柜1M及运行触点。

ISM具备安全关机逻辑功能，如果与CVC通信失败，它能关闭机组。

3：执行器：CCM控制板，导叶，电加热，油泵二、制冷循环：压缩机不断地从蒸发器中抽出制冷剂蒸汽，气流量由导叶的开启度而定。

由于压缩机抽取制冷剂减低了蒸发器的压力，使蒸发器里剩余的制冷剂在相对低的温度（一般为3到6℃）沸腾蒸发。

制冷剂气化吸取传热管内循环水的热量使之降温，得到空调或工业处理所需的冷水。

吸取循环水中的热量之后，制冷剂蒸气被吸入压缩机压缩，压缩后制冷剂温度升高，从压缩机排出温度可达37到40℃，进入冷凝器进行冷凝。

温度相对较低的冷却水（18～32℃）流经冷凝器铜管，带走气态制冷剂的热量，使之冷凝成液态。

开利19XR封闭型离心式冷水机组与特灵公司CVHE/G三级压缩离心机组竞争比较►制冷19XR机组是开利针对完全环保型冷媒HFC-134a开发的全新一代机组。

机组推出以后获得一系列奖项，包括美国能源部国家能源奖，美国环保署保护臭氧层保护奖。

HFC134a对臭氧层完全没有破坏，也是唯一没有使用限制的冷媒。

随HFC134a日益广泛应用于汽车空调、冷冻冷藏、螺杆机组，产量快速增长，其价格也不断下降，HFC134a正成为广泛应用的经济型冷媒。

冷媒的安全性：CVHE/G 机组沿袭CFC-11负压制冷剂的技术, 采用HCFC-123 为冷媒, 其中对大气臭氧层起破坏作用的氯原子重量百分比高达46%。

1991年6月, 美国“替代氟氯烃毒性测试计划(PAFT)”经过两年对毒性的测试, 发现HCFC-123 使雄鼠的胰腺及睾丸产生肿瘤。

美国暖通空调工程师协会ASHRAE-34标准和中国国家标准GB/T-7778都把HFC123归为B1类高毒性制冷剂。

按照美国暖通空调工程师协会ASHRAE 15标准规定: 使用HCFC-123 的机组机房中必须加装浓度监测器, 美国国家环保署(EPA) 规定其机房许可暴露限(AEL) 仅为10ppm！离心机组作为中央空调用重型机组, 采用满液式换热器, 平均制冷剂充注量在500公斤以上, AEL值为10ppm在实际使用中难以达到。

冷媒的生产和供应：R123是在冷媒问题提出以后推出的一种过渡性制冷剂，仅用于离心式冷水机组，年产量非常小，同时因为产量小形不成规模，生产完全集中在美国。

123冷媒属于HCFC类制冷剂，随着HCFC类制冷剂在发达国家的禁用，按蒙特利尔议定书到2004年削减1/3，到2010年削减2/3，所以HCFC123的生产在未来10年将面临大幅减产，引起供应的困难，给采用R123机组的用户在今后的使用和维护中带来非常大的潜在风险。

欧美国家已一致摒弃HCFC-123作为制冷剂, 事实上，特灵在欧美也不得不适应冷媒替代的要求而推出R134a的机组，因为采用R123冷媒的新机组在欧美已完全被停止销售。

19XR离心式冷水机组技术标准执行标准:企业标准“19XR系列封闭型离心式冷水机组”Q/JBBR9 –2000相关标准:①中国标准“蒸汽压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组”GB/T 18430.1-2001②美国标准“采用蒸汽压缩循环的冷水机组”ARI 550/590-1998压力容器:制造许可证编号: RZZ 沪—82—00 许可证级别BR1“钢制压力容器”ASME环境管理体系认证：机械工业环境管理体系认证中心证书编号：10-2000-002质量体系标准: ISO9001挪威船级社（RvA DNV）Certificate No. QSC—3655 制造标准符合下列标准要求：《容积式和冷水机组性能试验方法》 GB10870-2001《容积式和离心式冷水机组安全要求》 JB/T8654－1997《制冷装置用压力容器》 JB/T6917－1998ARI标准认证ASME压力容器安全标准1.1产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品实物彩色样本。

1.1.1产品组成系统说明离心式冷水机组成套包括：－按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为1.6MPa，蒸发器为1.6MPa。

－ 02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。

－机组的接管及连接线。

－润滑系统（已充注润滑油）。

－R134a冷媒－微电脑控制中心和温度、压力传感器－线性浮阀节流系统。

－启动柜－蒸发器和封闭电机保温层－水平调整板及橡胶隔震垫水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。

群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）：- 冷水机组系统管理控制器CSM- 通用控制器模块及输出/输入模块CC6400&I/O、接口、电控箱- CCN监控软件Comfort VIEW、计算机、打印机、UPS电源- 流量计、传感器、阀门-桥架及安装工程1.3.1 19XR离心式冷水机组关键原器件明细表序号部件名称制造厂名国别1 02XR离心式压缩机Scooter压缩机叶轮等零件美国开利2 冷凝器一冷开利中国3 蒸发器一冷开利中国4 冷凝、蒸发传热管Wolverine/新太铜中国5 电脑控制箱零部件上海森原/西门子电脑板美国开利进口6 干燥过滤器上海沈达空调配件厂中国7 湿度指示器上海恒温器厂中国8 板式油冷却器ALFA-LAVAL(瑞典) 中国9 油加热器美国开利美国10 非机载启动柜上海森原/西门子ISM模块美国进口11 安全阀上海贝亭公司中国12 温度传感器ATP 美国13 压力变送器开利美国14 线型浮阀一冷开利中国15 润滑油CASTRAL 美国16 蝶型截止阀上海詹姆斯-伯雷阀门公司中国中国17 导叶执行机构Scooter压缩机中国18 框架、管路、接组一冷开利19XR(900-1500冷吨)离心式冷水机组10KV_直接启动柜主要部件清单序号部件名称制造厂名说明1 真空接触器（3.3/6.6kV）三菱VZ2-PL-D2 真空断路器（10kV）富士电机HS2510M3 干式变压器森原定制DG-34 互感器江苏江阴JDZ95 电压、电流表江苏恒昌SQ966 微型断路器施耐德C657 小接触器施耐德LC1-D098 辅助触头组施耐德DN229 小型断路器施耐德GV210 继电器（连座）欧姆龙MY2J11 启动模块美国开利ISM控制模块美国开利进口12 金属铠装柜体森原电器一、技术规格偏差表说明设计规定值供应商提供值名称离心式冷水机组离心式冷水机组设备编号CH-B3-1;CH-B3-2;CH-B3-3;CH-B3-4;用途空调冷源空调冷源台数 4 4类型离心式离心式制造商开利型号19XR-7777586MFH5A IPLV 5.46NPLV 0.636 ikW/RT来源地上海制冷量（USRT)1200 1200制冷量（KW)4220 4220 压缩机类型半封闭千瓦/冷吨（KW/RT)≤0.670.68 制冷工质环保冷媒R134a 装机功率（kw)≤800816电源（v/Φ/Hz)10000/3/50 10000/3/50起动方式直接启动冷凝器进水温度（℃）32 32出水温度（℃）38 38水量（m3/h）756 725.76污垢系数（m2·℃/kW）0.086 0.086最大水阻力（kPa）<100 81.1工作压力（MPa） 1.6 1.6 蒸发器进水温度（℃） 5 5出水温度（℃）12 12水量（m3/h）518 518.4污垢系数（m2·℃/kW）0.086 0.086最大水阻力（kPa）<100 64.8工作压力（MPa） 1.6 1.6机组噪声dB(A)≤8583运行重量（kg）20269 减振方式减振垫减振垫备注说明：1、配流量开关和BA接口；2、其中一台能量调节范围应在20％－100％3、根据现场运输情况，机组高度尺寸应小于3.1米。

机载变频离心式冷水机组１９ＸＲＶ变频器的非线性负载会产生的谐波干扰问题。

如果控制不当，谐波会产生干扰，导致线路发热，机械谐振，绝缘失效，特别是影响电子设备误动作等问题。

安装变频装置的同时，必须考虑配置谐波过滤设备，保证安全可靠运行。

新推出的LF2机载变频VFD充分考虑到这一点，一体化设计变频启动柜同时包含了变频装置和谐波过滤器，应用有源前端整流技术，有效抑制谐波，完全满足国际标准IEEE519-1992的要求。

合二为一的设计让用户在现场无需再安装其他设备，即可放心使用。

场安装空间和安装工作。

合二为一设计，消除谐波干扰Ｐ－１９ＸＲＶ－０７０３－０２（Ｌ）完全一体化设计最先进的１９ＸＲＶ机载变频离心机组　ｗｗｗ．ｃａｒｒｉｅｒ．ｃｏｍ．ｃｎ上海 (86-21) 2306 3000 北京 (86-10) 6583 2008 广州 (86-20) 3820 1818 苏州 (86-512) 6288 8120 武汉 (86-27) 8551 0493 重庆 (86-23) 6382 4732 西安 (86-29) 8762 0258为使产品更好地适应客户而改进创新，我公司保留修改样本而不事先通知的权利○版权所有，开利中国电力短缺，能源危机，使用成本增加。

大家对此不会感到陌生吧？目前的能源短缺及不断攀升的费用让那些即使最有经验的业主也感到头痛不已。

因此，对设备的采购愈发强调高效和运行成本的控制。

您必须面对目前各类设备初投资的费用，更需要为将来的能源消耗费用作最经济的打并设计出最有效的能源解决方案。

美国暖通空调行业协会的调查指出，一幢标准建筑中有大概50%的能源消耗是用于空调的运行。

作为暖通空调行业领导者，开利公司以最先进的技术，高效的运行系统和降低成本的战略为您解决能源问题所带来的挑战。

在暖通空调系统中，冷水机组的能耗起着至关重要的作用。

近年来，冷水机组变频驱动装置技术已投入使用。

该装置通过制冷需求与电机速度相匹配，极大地减少了用电量，达到了节能的效果。

开利推出19XRV 超高效机载变频离心式冷水机组 当前的能源短缺状况和不断攀升的费用，使得业主对于设备的采购愈发强调高效和运行成本的控制。

作为暖通空调行业的领导者，开利公司以最先进的技术，高效的运行系统和降低成本的战略为您解决能源问题所带来的挑战。

开利新推出的19XRV系列机载变频离心式冷水机组，冷量范围300-550冷吨，满足用户对超高能效和更低运行费用的需求。

进一步降低冷水机组系统运行费用19XR“常青树”离心式冷水机组采用安全无氯的HFC-134a冷媒，对臭氧层无任何损害，是全球效率领先的无氯离心式冷水机组。

随着一体化设计安装的变频离心机组19XRV的问世，该系列冷水机组种类将更加丰富。

19XRV机载变频机组是降低运行成本的最佳选择，特别是那些长时间运行在低冷却水温，部分负荷下的项目。

在中国工况下，19XRV拥有令人惊讶的0.35-0.41kW/RT的综合部分负荷性能值，即我们所熟知的ARI（美国制冷空调学会）定义的NPLV值。

19XRV变频综合部分符合性能比定频机组提高超过50%以上。

变频驱动装置（VFD）通过调节压缩机电机转速，同时配合调节进口导叶开度达到最佳效率，确保机组始终处于最优运行状态。

对于速度型离心压缩机，转速的降低意味着更好得匹配运行工况的改变，特别是在冷却水进水温度降低的工况下，可以更大程度的提高运行效率，降低运行成本，在2~3年时间内，即可收回该部分投资。

特别适用于温和气候条件下的多台冷水机组系统由于过渡季节及户外温差的变化，地处温和气候带的项目业主往往要面对过渡季节和夏季热负荷的巨大变化。

夏季时往往需要所有机组以最大功率运行，而过渡季节时仅需要一台机组在部分负荷下运行。

在多台冷水机组组合系统中，采用单台19XRV 冷水机组，能够大大增强冷水机组系统匹配建筑物负荷的能力。

变频机组单机运行时既可负担过渡季节时的负荷，同时也可在多台机组运行时提供部分能量，相比没有安装变频驱动装置的冷水机组系统，能量消耗更低。
