开利19XR离心冷水机组

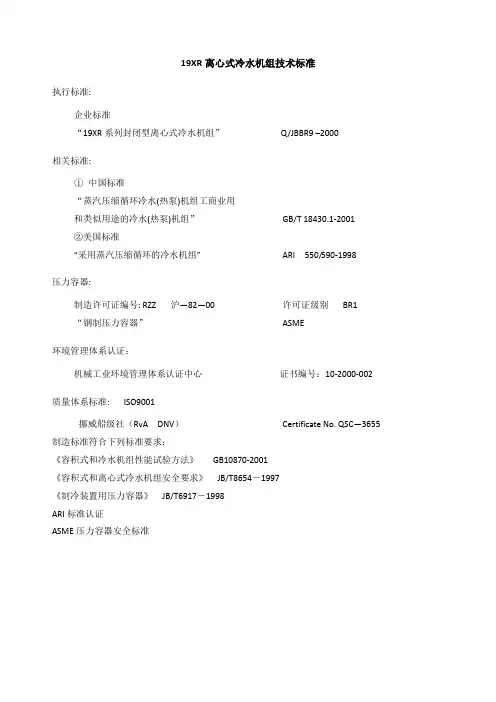

19XR离心式冷水机组技术标准执行标准:企业标准“19XR系列封闭型离心式冷水机组”Q/JBBR9 –2000相关标准:①中国标准“蒸汽压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组”GB/T 18430.1-2001②美国标准“采用蒸汽压缩循环的冷水机组”ARI 550/590-1998压力容器:制造许可证编号: RZZ 沪—82—00 许可证级别BR1“钢制压力容器”ASME环境管理体系认证：机械工业环境管理体系认证中心证书编号：10-2000-002质量体系标准: ISO9001挪威船级社（RvA DNV）Certificate No. QSC—3655制造标准符合下列标准要求：《容积式和冷水机组性能试验方法》GB10870-2001《容积式和离心式冷水机组安全要求》JB/T8654－1997《制冷装置用压力容器》JB/T6917－1998ARI标准认证ASME压力容器安全标准1.1产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品实物彩色样本。

1.1.1产品组成系统说明离心式冷水机组成套包括：－按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为1.6MPa，蒸发器为1.6MPa。

－02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。

－机组的接管及连接线。

－润滑系统（已充注润滑油）。

－R134a冷媒－微电脑控制中心和温度、压力传感器－线性浮阀节流系统。

－启动柜－蒸发器和封闭电机保温层－水平调整板及橡胶隔震垫水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。

群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）：- 冷水机组系统管理控制器CSM- 通用控制器模块及输出/输入模块CC6400&I/O、接口、电控箱- CCN监控软件Comfort VIEW、计算机、打印机、UPS电源- 流量计、传感器、阀门-桥架及安装工程1.3.1 19XR离心式冷水机组关键原器件明细表19XR(900-1500冷吨)离心式冷水机组10KV_直接启动柜主要部件清单一、制造商质量保证体系介绍1、项目计划开利公司根据招标文件的要求，有计划、有步骤地组织冷水机组的设计、制造、检验和服务。

19XR开利离心机组手册是一份详尽而有用的指南，可以帮助用户更好地了解和使用这种离心机组。

在这篇文章中，我们将以这份手册为基础，介绍19XR开利离心机组的工作原理、操作方法和维护保养等方面内容，希望能够为读者提供一些帮助。

一、工作原理19XR开利离心机组是一种采用离心力进行制冷的设备，其工作原理与传统的压缩式冷水机组有所不同。

机组内部有一个压缩机，它将制冷剂蒸气压缩并升温，然后通过冷凝器冷却并凝结成液态。

接下来，液态制冷剂通过膨胀装置降温膨胀，变成低温低压的蒸气，并进入蒸发器，吸收系统内部的热量，完成制冷过程。

19XR开利离心机组采用的则是另一种制冷方式，称为离心制冷。

机组内部有一个离心压缩机，它将制冷剂气体旋转并加速，生成高速旋转的离心力。

这种离心力将制冷剂气体压缩并加热，在收缩过程中将热量带走，并通过集流器流入冷凝器，完成制冷过程。

二、操作方法19XR开利离心机组是一种复杂的设备，需要在运行过程中进行一系列操作和调整才能够正常运行。

以下是一些常见的操作方法和注意事项：1. 开启机组在开启机组之前，需要先检查机组内部是否有足够的制冷剂和润滑油，确保机组准备就绪。

然后，按下动力开关，使机组开始运行。

2. 调整参数在机组的运行过程中，需要不断地调整参数，以确保机组能够按照设定要求进行工作。

例如，可以调整压缩机的转速、冷凝器的水流量和蒸发器的温度等参数。

3. 监测机组运行状态在机组运行过程中，需要不断地监测机组的运行状态，以及各个部件的工作情况。

如果发现异常情况，应该及时采取相应的措施，以避免出现故障。

三、维护保养19XR开利离心机组需要进行定期的维护保养工作，以确保机组的正常运行和延长机组的使用寿命。

以下是一些维护保养的工作：1. 更换滤清器机组内部的滤清器需要定期更换，以保持机组的清洁，并防止故障的发生。

2. 检查润滑油机组内部的润滑油需要定期检查和更换，以确保机组的运转顺畅，并防止机械部件的磨损。

开利新推出19XR 10kV高效离心式冷水机组开利最新推出19XR 10kV系列离心式冷水机组，冷量范围900-1500冷吨，可以满足大型商业和工业项目高电压(10kV)应用需求。

加上已有机组，19XR可以提供包含380V，3.3kV，6.3kV，10kV不同电压的机组，广泛满足各类项目的应用需求。

19XR 10kV离心式冷水机组是开利现有19XR系列离心式冷水机组的拓展，完全秉承了19XR机组原有的各项特点，重点的差异是采用10kV高压电机和高压启动柜。

19XR系列离心式冷水机组特别针对环境领先冷媒R134a而设计，对大气臭氧层完全没有破坏，机组综合了新型压缩技术、高效传热技术和直接数字控制技术，设计工艺先进，完全符合二十一世纪环境与能源方面的要求和发展趋势，代表了当前离心式冷水机组的最先进水平。

作为世界500强公司－美国联合技术公司的成员，开利能够分享兄弟的尖端科研成果。

开利19XR共享普惠发动机航空发动机技术设计的锥管状扩压器，大幅度地提高了机组的峰值效率。

19XR系列离心机组的技术特点1、应用R134a无氯冷媒效率最高的离心式冷水机组：开利专利超高效蒸发管：针对不同传热机理、流体介质设计的特殊换热表面，使传热效率达到最优，同时降低沿程流动压力损失，减少用户能耗。

高效叶轮和专利设计的扩压器：应用三元流动原理，完全针对HFC-134a 设计的高效叶轮，保证了机组满负荷与部分负荷性能；采用新型航空发动机技术，专为正压制冷剂设计的锥管状扩压器进一步增加了机组峰值效率。

开利专利可旋转扩压器机构（SRD）：通过内环的转动调整通道面积和气流方向，改善部分负荷运行性能并提高运行稳定性。

19XR AccuMeter TM线性浮阀：在不同负荷和压头条件下，始终可灵活调节流量，保证换热面积最大化，良好的液封同时消除了不必要的热气旁通，保证机组始终在高效状况下运行。

2、一体化设计，安装使用维护更简单制冷剂喷液冷却电机, 用户无需安装机房冷却/通风装置专有制冷剂回路冷却润滑油, 无需现场安装油冷却水管机组出厂已完全充注润滑油中文显示控制, 操作简单便捷，并可切换英文，日文及韩文显示强大的通讯能力(RS485接口，多台冷水机组优化CSM，开利舒适空调网络CCN，智能楼宇控制BAS)隔离阀方便转移制冷剂，省去制冷剂储存装置方便的安装与维修结构：从压缩机两端即可拆下压缩机的所有零件3、可靠性单级压缩机，运动部件少，大大提高机组的可靠性制冷剂喷液冷却电机,电机运行更稳定可靠专利传动机构，保证机组可靠运行正压机组，无需抽气回收装置完整保护功能令机组运行无忧航空设计的O型密封环，解决了垫圈泄漏问题完整的制造、测试体系严格保证机组质量控制系统24V低电压更安全对于19XR 10kV高压机组而言，产品是否安全可靠是客户最为关注的重点。

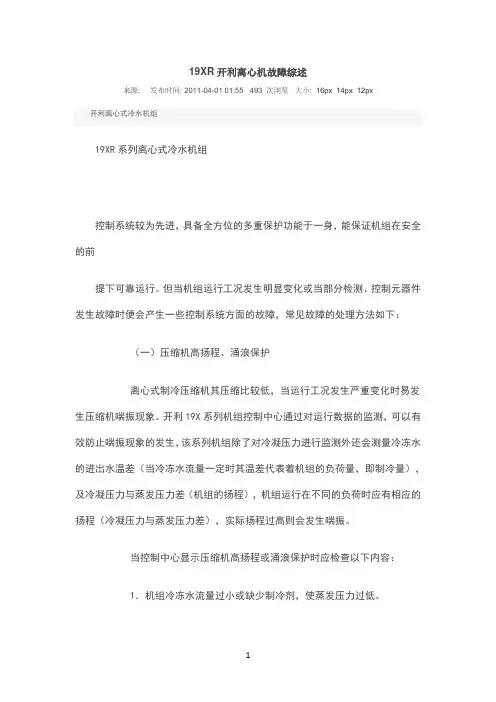

19XR开利离心机故障综述来源: 发布时间: 2011-04-01 01:55 493 次浏览大小: 16px14px12px 开利离心式冷水机组19XR系列离心式冷水机组控制系统较为先进，具备全方位的多重保护功能于一身，能保证机组在安全的前提下可靠运行。

但当机组运行工况发生明显变化或当部分检测、控制元器件发生故障时便会产生一些控制系统方面的故障，常见故障的处理方法如下：（一）压缩机高扬程、涌浪保护离心式制冷压缩机其压缩比较低，当运行工况发生严重变化时易发生压缩机喘振现象。

开利19X系列机组控制中心通过对运行数据的监测，可以有效防止喘振现象的发生，该系列机组除了对冷凝压力进行监测外还会测量冷冻水的进出水温差（当冷冻水流量一定时其温差代表着机组的负荷量，即制冷量），及冷凝压力与蒸发压力差（机组的扬程），机组运行在不同的负荷时应有相应的扬程（冷凝压力与蒸发压力差），实际扬程过高则会发生喘振。

当控制中心显示压缩机高扬程或涌浪保护时应检查以下内容：1．机组冷冻水流量过小或缺少制冷剂，使蒸发压力过低。

2．机组冷却水流量过小、制冷剂过多、冷却水进水温度过高或机组内有不凝性气体存在使冷凝压力过高。

3．冷冻水流量过大使冷冻水进出口温差过小，控制中心允许的扬程过小而使保护程序误动作。

4．控制中心的SERVICE1菜单中△T1、△T2、△P1、△P2设定数据不合理使机组保护程序误动作。

当机组出现喘振现象（电流剧裂波动并伴有强裂气流声）时表明控制中心的保护功能未启作用，应检查以下方面：1．控制中心SERVICE1菜单中△T1、△T2、△P1、△P2设定数据是否合理，该数据在机组出厂调试时均已设定，但在运行、维护及更换PSIO板的过程中大多做过调整。

2．冷冻水流量过小，使冷冻水温差过大控制中心允许的扬程过高。

（二）水温传感器故障19X系列机组的温度传感器为负温度系数的热敏电阻，由于其设计的缺陷使得其接线端易因腐蚀而接触不良（接插处直接受冷冻水温过低而出现冷凝水凝结，其插针选材不合理较易锈断），一般均出现接触电阻过大、温度显示值偏低，用除锈剂清洗接头并紧固改善接触状况后可恢复正常，若插针断裂则必须更换。

19XR 离心式冷水机组技术标准执行标准：企业标准相关标准：① 中国标准“蒸汽压缩循环冷水（热泵）机组工商业用 和类似用途的冷水（热泵）机组” ② 美国标准采用蒸汽压缩循环的冷水机组”压力容器:制造许可证编号：RZZ 沪一82— 00“钢制压力容器”环境管理体系认证:19XR 系列封闭型离心式冷水机组”Q/JBBR9 -2000GB/T 18430.1-2001ARI 550/590-1998许可证级别BR1ASME机械工业环境管理体系认证中心质量体系标准：ISO9001挪威船级社（RvA DNV）制造标准符合下列标准要求：《容积式和冷水机组性能试验方法》《容积式和离心式冷水机组安全要求》《制冷装置用压力容器》ARI标准认证ASME±力容器安全标准证书编号：10-2000-002Certificate No. QSC —3655GB10870-2001JB/T8654 —1997JB/T6917 —19981.1产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品实物彩色样本1.1.1产品组成系统说明离心式冷水机组成套包括：-按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为1.6MPa,蒸发器为1.6MPa-02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。

-机组的接管及连接线。

-润滑系统（已充注润滑油）。

-R134a冷媒-微电脑控制中心和温度、压力传感器-线性浮阀节流系统。

-启动柜—蒸发器和圭寸闭电机保温层-水平调整板及橡胶隔震垫水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。

群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）：-冷水机组系统管理控制器CSM-通用控制器模块及输出/输入模块CC6400&1/0、接口、电控箱-CCN监控软件Comfort VIEW、计算机、打印机、UPS电源-流量计、传感器、阀门桥架及安装工程1.3.1 19XR离心式冷水机组关键原器件明细表1.3.1 19XR离心式冷水机组关键原器件明细表19XR（900-1500 冷吨）离心式冷水机组技术规格偏差表制造商质量保证体系介绍1、项目计划开利公司根据招标文件的要求，有计划、有步骤地组织冷水机组的设计、制造、检验和服务2、项目组织开利公司为大连期货大厦建设项目的实施建立了《项目管理组织架构图》3、项目管理计划3.1为了确保大连期货大厦冷水机组以及必须的备品备件、专用工具和相关技术服务的成功提 供，本公司专门制定本项目管理计划。

开利推出19XRV 超高效机载变频离心式冷水机组 当前的能源短缺状况和不断攀升的费用，使得业主对于设备的采购愈发强调高效和运行成本的控制。

作为暖通空调行业的领导者，开利公司以最先进的技术，高效的运行系统和降低成本的战略为您解决能源问题所带来的挑战。

开利新推出的19XRV系列机载变频离心式冷水机组，冷量范围300-550冷吨，满足用户对超高能效和更低运行费用的需求。

进一步降低冷水机组系统运行费用19XR“常青树”离心式冷水机组采用安全无氯的HFC-134a冷媒，对臭氧层无任何损害，是全球效率领先的无氯离心式冷水机组。

随着一体化设计安装的变频离心机组19XRV的问世，该系列冷水机组种类将更加丰富。

19XRV机载变频机组是降低运行成本的最佳选择，特别是那些长时间运行在低冷却水温，部分负荷下的项目。

在中国工况下，19XRV拥有令人惊讶的0.35-0.41kW/RT的综合部分负荷性能值，即我们所熟知的ARI（美国制冷空调学会）定义的NPLV值。

19XRV变频综合部分符合性能比定频机组提高超过50%以上。

变频驱动装置（VFD）通过调节压缩机电机转速，同时配合调节进口导叶开度达到最佳效率，确保机组始终处于最优运行状态。

对于速度型离心压缩机，转速的降低意味着更好得匹配运行工况的改变，特别是在冷却水进水温度降低的工况下，可以更大程度的提高运行效率，降低运行成本，在2~3年时间内，即可收回该部分投资。

特别适用于温和气候条件下的多台冷水机组系统由于过渡季节及户外温差的变化，地处温和气候带的项目业主往往要面对过渡季节和夏季热负荷的巨大变化。

夏季时往往需要所有机组以最大功率运行，而过渡季节时仅需要一台机组在部分负荷下运行。

在多台冷水机组组合系统中，采用单台19XRV 冷水机组，能够大大增强冷水机组系统匹配建筑物负荷的能力。

变频机组单机运行时既可负担过渡季节时的负荷，同时也可在多台机组运行时提供部分能量，相比没有安装变频驱动装置的冷水机组系统，能量消耗更低。

一、19XR 离心机硬件介绍1、控制电源转换柜（辅助配电箱）电机室C O N T R O L S 安全阀19XR 前视图导叶执行机构 蒸发器进/出水温度传感器压力传感器制冷机充注阀排油阀油位视镜辅助配电箱蒸发器2：控制元件CVC是PICⅡ的中枢，该模块含有控制机组所需所有软件。

CVC 位于控制箱中，它是所有本机设定点、日期、设定功能及送配功能的输入中心。

CVC有一个停机按钮，一只报警信号灯，四只逻辑输入按钮及一个液晶显示屏。

停用时间超过15分钟，屏幕自动保护。

这四只按钮（“软键”）的功能是进行菜单驱动，并在键上方的显示屏上直接显示。

CVC的视角可调整为任意角度，去掉两个连接控制箱与蒸发器支架上的螺栓，将它们放在一个孔内，以其为支点，前后移动控制板，改变视角。

CCM模块位于控制箱内，根据需要控制机组的输入/输出。

它能监视制冷剂压力，进、出水温，为导叶执行机构提供的输出控制，油加热器及油泵。

CCM是基本需求量极限、冷却水复位、遥控温度复位及制冷剂泄漏传感器的接点。

该模块位于启动柜内。

它接收来自CVC的命令。

如启动/停止压缩机、冷水泵、冷却水泵、冷却塔风机、备用报警触点及断路器脱扣。

ISM监视启动柜输入，如线电压、电机电流、接地故障，遥控启动触点、备用安全设备、冷凝器高压、油泵安全开关、启动柜1M及运行触点。

ISM具备安全关机逻辑功能，如果与CVC通信失败，它能关闭机组。

3：执行器：CCM控制板，导叶，电加热，油泵二、制冷循环：压缩机不断地从蒸发器中抽出制冷剂蒸汽，气流量由导叶的开启度而定。

由于压缩机抽取制冷剂减低了蒸发器的压力，使蒸发器里剩余的制冷剂在相对低的温度（一般为3到6℃）沸腾蒸发。

制冷剂气化吸取传热管内循环水的热量使之降温，得到空调或工业处理所需的冷水。

吸取循环水中的热量之后，制冷剂蒸气被吸入压缩机压缩，压缩后制冷剂温度升高，从压缩机排出温度可达37到40℃，进入冷凝器进行冷凝。

温度相对较低的冷却水（18～32℃）流经冷凝器铜管，带走气态制冷剂的热量，使之冷凝成液态。
