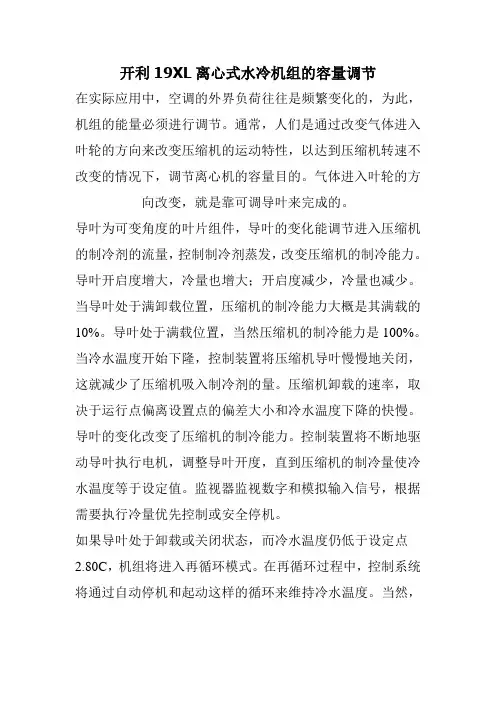

开利19xl离心式冷水机组的容量调节

开利19XL离心式水冷机组的容量调节在实际应用中，空调的外界负荷往往是频繁变化的，为此，机组的能量必须进行调节。

通常，人们是通过改变气体进入叶轮的方向来改变压缩机的运动特性，以达到压缩机转速不改变的情况下，调节离心机的容量目的。

气体进入叶轮的方向改变，就是靠可调导叶来完成的。

导叶为可变角度的叶片组件，导叶的变化能调节进入压缩机的制冷剂的流量，控制制冷剂蒸发，改变压缩机的制冷能力。

导叶开启度增大，冷量也增大；开启度减少，冷量也减少。

当导叶处于满卸载位置，压缩机的制冷能力大概是其满载的10%。

导叶处于满载位置，当然压缩机的制冷能力是100%。

当冷水温度开始下隆，控制装置将压缩机导叶慢慢地关闭，这就减少了压缩机吸入制冷剂的量。

压缩机卸载的速率，取决于运行点偏离设置点的偏差大小和冷水温度下降的快慢。

导叶的变化改变了压缩机的制冷能力。

控制装置将不断地驱动导叶执行电机，调整导叶开度，直到压缩机的制冷量使冷水温度等于设定值。

监视器监视数字和模拟输入信号，根据需要执行冷量优先控制或安全停机。

如果导叶处于卸载或关闭状态，而冷水温度仍低于设定点2.80C，机组将进入再循环模式。

在再循环过程中，控制系统将通过自动停机和起动这样的循环来维持冷水温度。

当然，如果装有热气旁通装置。

当负荷降低到低于最小的可识状态时，热气旁通将开通。

静止带是指冷水或盐水出水温度和温度设定点间的公差。

若出水温度升高或降低到静止带以外，则控制系统会命令导叶打开和关闭，直到水温回复至公差范围以内。

控制系统可设定较小的静止带，出水温度会被控制在较精确的温度范围内，导叶开关的动作较为频繁；若控制系统设定为较大的静止带，则出水温度会被控制在较粗的温度范围内，导叶开停的动作较为不频繁。

一般负载变化较频繁的情况建议采用后者。

比例带是按照出水温度和设定点间差距的比例修正导叶位置的速率，离开设定点愈远，导叶移动的速率愈快；差距愈小，移动愈慢。

控制加负载的速率，是使主压缩机在起动的最初一段时间内限制导叶打开的速率，以避免急速地增加主压缩机的负载，因此，冷水出水温度平均每分钟降低的度数即可获得控制。

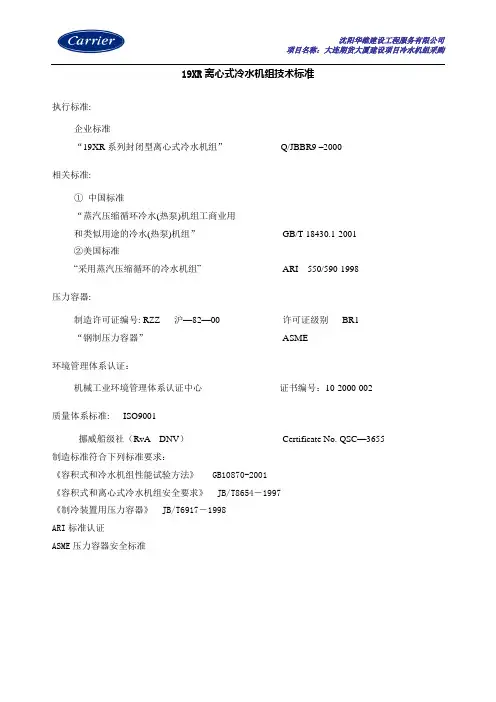

19XR 离心式冷水机组技术标准执行标准：企业标准相关标准：① 中国标准“蒸汽压缩循环冷水（热泵）机组工商业用 和类似用途的冷水（热泵）机组” ② 美国标准采用蒸汽压缩循环的冷水机组”压力容器:制造许可证编号：RZZ 沪一82— 00“钢制压力容器”环境管理体系认证:19XR 系列封闭型离心式冷水机组”Q/JBBR9 -2000GB/T 18430.1-2001ARI 550/590-1998许可证级别BR1ASME机械工业环境管理体系认证中心质量体系标准：ISO9001挪威船级社（RvA DNV）制造标准符合下列标准要求：《容积式和冷水机组性能试验方法》《容积式和离心式冷水机组安全要求》《制冷装置用压力容器》ARI标准认证ASME±力容器安全标准证书编号：10-2000-002Certificate No. QSC —3655GB10870-2001JB/T8654 —1997JB/T6917 —19981.1产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品实物彩色样本1.1.1产品组成系统说明离心式冷水机组成套包括：-按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为1.6MPa,蒸发器为1.6MPa-02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。

-机组的接管及连接线。

-润滑系统（已充注润滑油）。

-R134a冷媒-微电脑控制中心和温度、压力传感器-线性浮阀节流系统。

-启动柜—蒸发器和圭寸闭电机保温层-水平调整板及橡胶隔震垫水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。

群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）：-冷水机组系统管理控制器CSM-通用控制器模块及输出/输入模块CC6400&1/0、接口、电控箱-CCN监控软件Comfort VIEW、计算机、打印机、UPS电源-流量计、传感器、阀门桥架及安装工程1.3.1 19XR离心式冷水机组关键原器件明细表1.3.1 19XR离心式冷水机组关键原器件明细表19XR（900-1500 冷吨）离心式冷水机组技术规格偏差表制造商质量保证体系介绍1、项目计划开利公司根据招标文件的要求，有计划、有步骤地组织冷水机组的设计、制造、检验和服务2、项目组织开利公司为大连期货大厦建设项目的实施建立了《项目管理组织架构图》3、项目管理计划3.1为了确保大连期货大厦冷水机组以及必须的备品备件、专用工具和相关技术服务的成功提 供，本公司专门制定本项目管理计划。

离心式冷水机组的调试(1)开机前的准备首先查看上一班的运行记录，了解停机的原因，如有故障，应先排除后才能使用。

然后，检查电源的情况;观察压缩机、齿轮增速器和抽气回收装置中压缩机的油面，不足时应及时添加;了解压缩机油槽内的油温，太低时应加热，以防止过多的制冷剂溶于油中。

运转抽气回收装置5-10min，排除漏入制冷系统内的空气，再开启冷冻水泵、冷却水泵，调整其压力和流量，并向油冷却器供水。

手动控制使压缩机进口导叶处于全关位置，做好卸荷起动准备。

开动油泵，检查并调整各处的油压，并观察控制盘各指示灯是否指示正常。

发现问题及时处理。

(2)开机操作闭合操作盘上开关至起动位置，并注意电流计指针的摆动，监听压缩机有无异常噪声，检查增速器油压上升情况和各处油压。

当电流稳定后，慢慢开启进口导叶，此时注意不要使电流数值超负荷。

待冷冻水温达到设计要求温度时，导叶控制由手动改为温度自动控制，调节冷却水量，保持油温在规定范围内，同时检查浮球阀的动作情况。

起动完毕，机组进人正常运行后，操作人员要定时检查下列参数并做好运行记录:保持轴承温度在规定值以下;保持各处油压在规定范围内;保持油箱油温和油面高度在规定范围内;检查冷凝器进、出水温度，判断冷凝压力，有空气侵入时要及时抽除;检查冷冻水温度，注意出口温度不宜过低;注意压缩机排出温度应小于规定值;注意轴封和轴承漏汕情况及压缩机振动、噪声和机壳温升等，注意主电动机电流、电压是否正常。

(3)停机操作切断电机电源，令电动机和压缩机停止工作;压缩机进口导叶应自动关闭，若无动作，则用手动控制;关闭油系统中的回气阀，主机完全停稳后，再停油泵、冷却水泵、冷却塔风机、油冷却器冷却水和蒸发器冷冻水泵，切断所有电源。

(4)正常情况下的操作和调整压缩机起动后10-15s内，油压必须达到规定的数值，油温一般在50-80℃之间，油位在规定范围内，轴承温度在规定值以下，确保齿轮增速器充分润滑和供油。

若局部温度剧变或有异常噪声，应立即停机检查。

离心式冷水机组的调试(1)开机前的准备首先查看上一班的运行记录，了解停机的原因，如有故障，应先排除后才能使用。

然后，检查电源的情况;观察压缩机、齿轮增速器和抽气回收装置中压缩机的油面，不足时应及时添加;了解压缩机油槽内的油温，太低时应加热，以防止过多的制冷剂溶于油中。

运转抽气回收装置5-10min，排除漏入制冷系统内的空气，再开启冷冻水泵、冷却水泵，调整其压力和流量，并向油冷却器供水。

手动控制使压缩机进口导叶处于全关位置，做好卸荷起动准备。

开动油泵，检查并调整各处的油压，并观察控制盘各指示灯是否指示正常。

发现问题及时处理。

(2)开机操作闭合操作盘上开关至起动位置，并注意电流计指针的摆动，监听压缩机有无异常噪声，检查增速器油压上升情况和各处油压。

当电流稳定后，慢慢开启进口导叶，此时注意不要使电流数值超负荷。

待冷冻水温达到设计要求温度时，导叶控制由手动改为温度自动控制，调节冷却水量，保持油温在规定范围内，同时检查浮球阀的动作情况。

起动完毕，机组进人正常运行后，操作人员要定时检查下列参数并做好运行记录:保持轴承温度在规定值以下;保持各处油压在规定范围内;保持油箱油温和油面高度在规定范围内;检查冷凝器进、出水温度，判断冷凝压力，有空气侵入时要及时抽除;检查冷冻水温度，注意出口温度不宜过低;注意压缩机排出温度应小于规定值;注意轴封和轴承漏汕情况及压缩机振动、噪声和机壳温升等，注意主电动机电流、电压是否正常。

(3)停机操作切断电机电源，令电动机和压缩机停止工作;压缩机进口导叶应自动关闭，若无动作，则用手动控制;关闭油系统中的回气阀，主机完全停稳后，再停油泵、冷却水泵、冷却塔风机、油冷却器冷却水和蒸发器冷冻水泵，切断所有电源。

(4)正常情况下的操作和调整压缩机起动后10-15s内，油压必须达到规定的数值，油温一般在50-80℃之间，油位在规定范围内，轴承温度在规定值以下，确保齿轮增速器充分润滑和供油。

若局部温度剧变或有异常噪声，应立即停机检查。

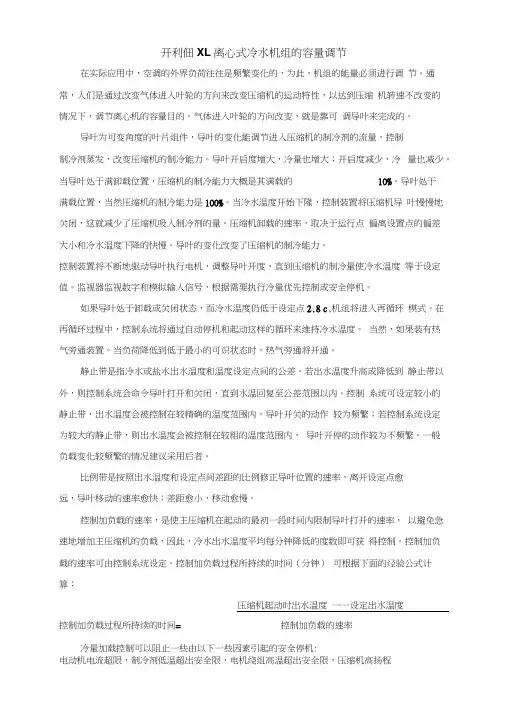

开利佃XL离心式冷水机组的容量调节在实际应用中，空调的外界负荷往往是频繁变化的，为此，机组的能量必须进行调节。

通常，人们是通过改变气体进入叶轮的方向来改变压缩机的运动特性，以达到压缩机转速不改变的情况下，调节离心机的容量目的。

气体进入叶轮的方向改变，就是靠可调导叶来完成的。

导叶为可变角度的叶片组件，导叶的变化能调节进入压缩机的制冷剂的流量，控制制冷剂蒸发，改变压缩机的制冷能力。

导叶开启度增大，冷量也增大；开启度减少，冷量也减少。

当导叶处于满卸载位置，压缩机的制冷能力大概是其满载的10%。

导叶处于满载位置，当然压缩机的制冷能力是100%。

当冷水温度开始下隆，控制装置将压缩机导叶慢慢地关闭，这就减少了压缩机吸入制冷剂的量。

压缩机卸载的速率，取决于运行点偏离设置点的偏差大小和冷水温度下降的快慢。

导叶的变化改变了压缩机的制冷能力。

控制装置将不断地驱动导叶执行电机，调整导叶开度，直到压缩机的制冷量使冷水温度等于设定值。

监视器监视数字和模拟输入信号，根据需要执行冷量优先控制或安全停机。

如果导叶处于卸载或关闭状态，而冷水温度仍低于设定点2.8°c,机组将进入再循环模式。

在再循环过程中，控制系统将通过自动停机和起动这样的循环来维持冷水温度。

当然，如果装有热气旁通装置。

当负荷降低到低于最小的可识状态时，热气旁通将开通。

静止带是指冷水或盐水出水温度和温度设定点间的公差。

若出水温度升高或降低到静止带以外，则控制系统会命令导叶打开和关闭，直到水温回复至公差范围以内。

控制系统可设定较小的静止带，出水温度会被控制在较精确的温度范围内，导叶开关的动作较为频繁；若控制系统设定为较大的静止带，则出水温度会被控制在较粗的温度范围内，导叶开停的动作较为不频繁。

一般负载变化较频繁的情况建议采用后者。

比例带是按照出水温度和设定点间差距的比例修正导叶位置的速率，离开设定点愈远，导叶移动的速率愈快；差距愈小，移动愈慢。

控制加负载的速率，是使主压缩机在起动的最初一段时间内限制导叶打开的速率，以避免急速地增加主压缩机的负载，因此，冷水出水温度平均每分钟降低的度数即可获得控制。

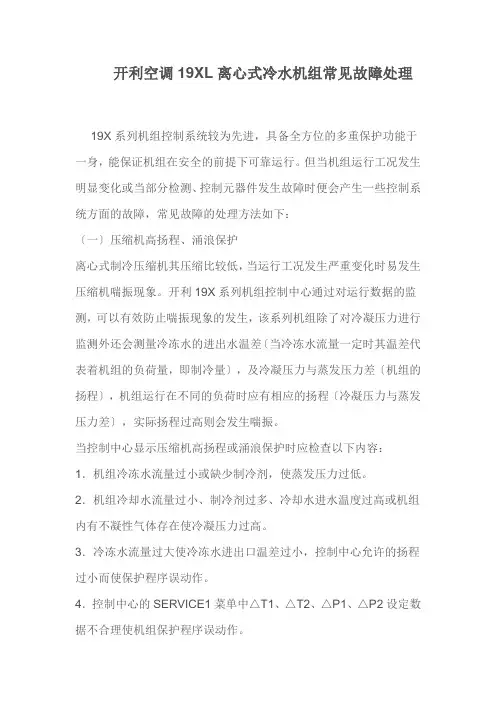

开利空调19XL离心式冷水机组常见故障处理19X系列机组控制系统较为先进，具备全方位的多重保护功能于一身，能保证机组在安全的前提下可靠运行。

但当机组运行工况发生明显变化或当部分检测、控制元器件发生故障时便会产生一些控制系统方面的故障，常见故障的处理方法如下：〔一〕压缩机高扬程、涌浪保护离心式制冷压缩机其压缩比较低，当运行工况发生严重变化时易发生压缩机喘振现象。

开利19X系列机组控制中心通过对运行数据的监测，可以有效防止喘振现象的发生，该系列机组除了对冷凝压力进行监测外还会测量冷冻水的进出水温差〔当冷冻水流量一定时其温差代表着机组的负荷量，即制冷量〕，及冷凝压力与蒸发压力差〔机组的扬程〕，机组运行在不同的负荷时应有相应的扬程〔冷凝压力与蒸发压力差〕，实际扬程过高则会发生喘振。

当控制中心显示压缩机高扬程或涌浪保护时应检查以下内容：1．机组冷冻水流量过小或缺少制冷剂，使蒸发压力过低。

2．机组冷却水流量过小、制冷剂过多、冷却水进水温度过高或机组内有不凝性气体存在使冷凝压力过高。

3．冷冻水流量过大使冷冻水进出口温差过小，控制中心允许的扬程过小而使保护程序误动作。

4．控制中心的SERVICE1菜单中△T1、△T2、△P1、△P2设定数据不合理使机组保护程序误动作。

当机组出现喘振现象〔电流剧裂波动并伴有强裂气流声〕时说明控制中心的保护功能未启作用，应检查以下方面：1．控制中心SERVICE1菜单中△T1、△T2、△P1、△P2设定数据是否合理，该数据在机组出厂调试时均已设定，但在运行、维护及更换PSIO板的过程中大多做过调整。

2．冷冻水流量过小，使冷冻水温差过大控制中心允许的扬程过高。

〔二〕水温传感器故障19X系列机组的温度传感器为负温度系数的热敏电阻，由于其设计的缺陷使得其接线端易因腐蚀而接触不良〔接插处直接受冷冻水温过低而出现冷凝水凝结，其插针选材不合理较易锈断〕，一般均出现接触电阻过大、温度显示值偏低，用除锈剂清洗接头并紧固改善接触状况后可恢复正常，假设插针断裂则必须更换。
