声波钻机液压系统设计与研究

液压钻机液压系统设计一、选题的依据及意义前我国地质勘探、工程建设和农田水利等事业正在逐渐完善，对各种钻探设备勘探设备尤其是钻机提出了更多的要求。

现在市场上流行的钻机中，以液压的钻机为主，这些液压钻机在承担各种煤矿矿山爆破项目中起到了至关重要的作用。

但是我们通过调查和了解发现，随着现在生产建设项目的扩大，市场对上钻探的液压钻机的需求量正在逐步上涨，尤其是全液压钻机，市场前景非常乐观。

液压钻机的问世不仅对钻机这个行业有着非常重要的经济意义，同时也间接的推动了我国国民经济的发展，意义非常重大。

钻探是地质勘探工作的重要手段之一。

钻机是实现该手段的主要设备。

其基本功用是以机械动力带动钻头向地壳钻孔并采取岩石矿心。

钻机同时还是进行石油、工程地质钻探、天然气勘探及开采、水文水井钻探、等工程的重要设备。

钻机的技术性能要保证在施工中能满足合理的工艺要求，以最优规程达到预计的质量要求，维护保养简单容易，安装拆卸搬迁方便，节省能耗，具有低速大载荷的能力，利于快速钻进，钻进辅助时间短，钻孔施工周期短，体力劳动强度低等。

概括起来说，液压钻机要为好、快、省地完成钻探生产任务创造有利条件。

根据钻机的基本功用液压钻机具有如下特点：1.通过回转钻具等钻进方式将动力传给钻头，使钻头具有适合钻进规程需要的转速及调节范围，以便有效地破碎岩石。

2.能通过钻具向钻头传递足够并稳定的轴心压力，并有一定的调整范围，使钻头有效地钻入或压碎岩石。

3.能调整和控制钻头给进速度，保证连续钻进。

4.能完成升降钻具调整钻孔角度的工作，并能随着钻具重量的变化而改变提升速度，以充分利用动力机的功率和缩短辅助时间。

二、国内外相关研究简介（述）80年代末，四川石油管理局引进加拿大液压山地钻机CT2155型，通过测绘研制了DY230型山地全液压钻机。

90年代初成功地投入了山地地震勘探工作。

DY230型钻机具备了全液压无级调速和调压、空气洗井、空气泡沫洗井、泥浆洗井、回转切削、冲击方式或复合方式钻进的特点，可以根据不同岩层选择最佳转速、钻压和钻进方式。

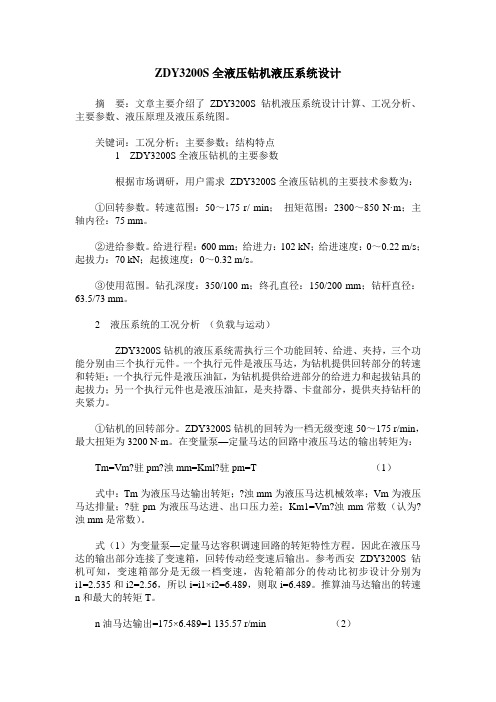

ZDY3200S全液压钻机液压系统设计摘要：文章主要介绍了ZDY3200S钻机液压系统设计计算、工况分析、主要参数、液压原理及液压系统图。

关键词：工况分析；主要参数；结构特点1 ZDY3200S全液压钻机的主要参数根据市场调研，用户需求ZDY3200S全液压钻机的主要技术参数为：①回转参数。

转速范围：50～175 r/ min；扭矩范围：2300～850 N·m；主轴内径：75 mm。

②进给参数。

给进行程：600 mm；给进力：102 kN；给进速度：0～0.22 m/s；起拔力：70 kN；起拔速度：0～0.32 m/s。

③使用范围。

钻孔深度：350/100 m；终孔直径：150/200 mm；钻杆直径：63.5/73 mm。

2 液压系统的工况分析（负载与运动）ZDY3200S钻机的液压系统需执行三个功能回转、给进、夹持，三个功能分别由三个执行元件。

一个执行元件是液压马达，为钻机提供回转部分的转速和转矩；一个执行元件是液压油缸，为钻机提供给进部分的给进力和起拔钻具的起拔力；另一个执行元件也是液压油缸，是夹持器、卡盘部分，提供夹持钻杆的夹紧力。

①钻机的回转部分。

ZDY3200S钻机的回转为一档无级变速50～175 r/min，最大扭矩为3200 N·m。

在变量泵—定量马达的回路中液压马达的输出转矩为：Tm=Vm?驻pm?浊mm=Kml?驻pm=T （1）式中：Tm为液压马达输出转矩；?浊mm为液压马达机械效率；Vm为液压马达排量；?驻pm为液压马达进、出口压力差；Km1=Vm?浊mm常数（认为?浊mm是常数）。

式（1）为变量泵—定量马达容积调速回路的转矩特性方程。

因此在液压马达的输出部分连接了变速箱，回转传动经变速后输出。

参考西安ZDY3200S钻机可知，变速箱部分是无级一档变速，齿轮箱部分的传动比初步设计分别为i1=2.535和i2=2.56，所以i=i1×i2=6.489，则取i=6.489。

1绪论图1.1 型钻机总图1. 固定架2. 夹持卸扣装置3. 孔口导向装置4. 80回转器5. 液压马达6. 73防松器7. 单重分流器(50通径)8. 推进架9. 滑架10. 变角机构11. 机架12. 转盘组件13. 步履机构14. 支撑组件图1.21.1 钻机主要用途钻机的各组成部分都采用了国内先进的组装技术，再加上合理的液压系统，钻机很好的成为一体，关键元件选用优秀可靠的产品，全部是由液压控制，表盘显示，操作灵活，大大提高了工作效率，满足了客户需要。

本产品属于履带式锚固工程钻机，整机重量小于5500公斤。

履带式锚固钻机适用于城市中基坑支护和控制建筑物位移的锚固工程。

本产品是整体式钻机，其中还配有步履机构和夹持卸扣器。

步履机构移动迅速，对中孔位置十分迅速。

夹持卸扣器可以自动拆卸钻杆和套管，这样大大提高了工作效率。

MDL-80D型履带锚固钻机性能十分稳定，工作效率高，具有多用性等特点。

它配和普通的钻头进行回转钻进；往往会在坚硬的岩层采用常规的球齿钻头，进行高速成孔；当在坚硬岩层等不稳定的地层，往往会采用跟钻具可进行钻进成孔，并增加了旋喷功能。

履带式锚固钻机主要有如下几大特点:1、钻机采用全液压的控制、操作灵活、移位方便、机动性好、省时、省力。

2、钻机回转器采用双液压马达驱动，输出扭矩大，回转中心较同类的产品低，大大提高了钻机钻孔的平稳性。

3、新型的变角机构使对孔更加的迅捷，可调节范围增大，并且可以降低对工作面的要求。

4、针对施工地区的地质特点，对钻机总体系统进行了优化，确保钻机在室外温度为40°C时，最打温度为75°C。

5、配有专用跟管钻进钻具（钻杆、套管等），成孔的质量好。

6、履带式锚固钻机主要适合于深基坑锚固支护，还可通过旋喷模块的更换，使钻机可以进行旋喷施工。

1.2、主要技术参数图1.3主要钻进方法：潜孔锤常规钻进、合金钻进、螺旋钻进。

1、钻孔直径（mm）：φ100～φ2102、钻孔深度（m）：60～1003、钻孔角度（°）：0～904、额定输出扭矩(Nm)：45005、额定转速（r/min，正反转）：Ⅰ档(低速档) 6 20 36 60 (输出扭矩4610 N.M)Ⅱ档(高速档) 12 40 72 120 (输出扭矩1767 N.M)6、额定提升力（kN）：607、额定给进力（kN）：308、给进行程（mm）：28009、滑移行程(mm)：90010、动力：电动机，30kW+11kW+1.5kW11、重量（kg）：600012、爬破角度：25°13、主机垂直状态：3200×2200×500014、主机水平状态：4800×2200×1900 (不装固定架)2 钻机的总体传动设计2.1、总体传动设计传动的类型有按工作原理分有机械式，电力式，流体式，磁力式；按运动方式分有定传动比、变传动比，变传动比又分为有级和无级以及周期性规律变化等。

全液压钻机液压系统的设计郑州勘察机械厂 张红军 魏永辰 王慧基 马占才 顾荣森KP3500型全液压转盘式钻机是我国第一代全液压特大口径工程钻机，钻孔直径可达3.5 m，深度120m。

该机在国内首先采用四泵双马达组成恒功率回路驱动转盘，并采用液压缸代替卷扬机，起重量大(可达1.2 MN)，速度快，升降平稳，还可以在必要时进行加压钻进。

该钻机1991年年底投入铜陵长江大桥使用，1992年通过建设部鉴定，此后又在广东虎门大桥、福建厦门海沧大桥、南京长江二桥、湖北荆沙长江大桥、浙江钱塘江三桥等国家重大工程中使用，因其效率高、工作平稳而受到施工单位一致好评，并荣获建设部科技进步二等奖和国家级新产品奖。

因此，设计适用可*的液压系统，对保证钻机的使用性能至关重要。

1 液压系统设计的基本原则利用国内外先进技术和成功经验，结合我国国情和钻机的具体使用要求。

力求简单和适用，尽可能地利用最少的液压元件来实现钻机所具备的各种动作。

这样，能够降低故障发生概率，提高能量利用率和钻机的可*性，降低工人劳动强度。

2 主油路系统2.1 调速方式和液压泵的选择液压系统的调速方式有无级调速和有级调速两大类。

无级调速具有调速范围大，能适应不同钻进工艺的要求，但是，变量控制回路和液压泵驱动机构较复杂。

KP3500型全液压钻机采用4台A7V160LV1R恒功率变量泵和2台2QJM62-6.3B低速大扭矩液压马达组成恒功率调速系统，把有级变速和无级变速结合起来，拓宽了调速范围，而且在调速时不需要节流和溢流，能量利用比较合理，效率高而发热少。

由于钻机施工地层情况复杂，负载多变，要求钻机能随负载的变化自动调节转速和转矩，而恒功率变量系统能适应负载工况的要求，即随负载的增加，系统能够自动降低转速，增大转矩。

并能最大限度地利用源动机的功率，达到最佳的钻进效果。

A7V160LV1R恒功率变量泵的工作特点正在于它的排量能随负载压力的变化自动调节，以保证输入功率接近恒定值。

液压钻机的液压系统设计设计603732毕业设计液压钻机的液压系统设计摘要水平定向钻机铺管技术是目前应用最广泛的非开挖铺管技术之一，可用于穿越道路、河流、建筑物等障碍物铺设管线，具有快速、高效、不破坏环境及影响交通等突出优点。

在当今中国基础设施建设如火如荼的大环境下，拥有广泛的市场前景。

目前，对比与国外先进的水平定向钻机研发水平，我国的钻机研发还处于一个比较落后的水平，因此加快水平定向钻机的研发工作具有明显的社会意义和经济意义。

钻机的液压系统直接负责整机的控制和传动系统，直接影响到系统的各项性能指标，是钻机的关键技术。

本文叙述了水平定向钻机液压系统设计过程。

首先，比较详尽地描述了水平定向钻机的工作原理、各项性能指标、设计参数、结构组成，同时分析了各机构的工况和负载情况，为下一步液压系统的设计提供设计依据。

然后根据前面分析的结果，对液压系统进行设计，并合理选择各子系统的液压元件，最后，进行液压系统的性能验算。

本文设计的液压系统可以使发动机-液压系统的性能达到较好的状态，发动机功率利用率、液压系统传动效率以及钻机的作业效率也比较高。

关键词：水平定向钻机；液压系统设计；液压元件选择；性能验算AbstractHorizontal Directional Drill pipe laying technology is currently the most widely used technique for trenchless pipe-laying can be used across the roads, rivers, buildings, obstacles such as laying pipelines, with a fast, efficient, without damaging the environment and highlight the advantages of traffic. Infrastructure construction in China today in full swing environment, have broad market prospects. At present, the comparison with foreign advanced level of research and development of horizontal directional drilling, drilling rig in China is still in a backward R & D levels, accelerate research and development of horizontal directional drilling has obvious social significance and economic significance.Drilling machine hydraulic system is directly responsible for the control and transmission system, directly affect the system performance is the key technology of drilling rig. This paper describes the design of the hydraulic system of horizontal directional drilling process. First, more detailed description of the horizontal directional cobalt machine works, the performance indicators, design parameters, structure, and analyzes the various agencies working conditions and load conditions, for the next design of the hydraulic system design basis. Then the previous results of the analysis of the hydraulic system design, and a reasonable choice of hydraulic components of each subsystem, and finally, checking the performance of the hydraulic system. This design allows the hydraulic system of the engine - hydraulic system's performance to good condition, engine power utilization, rig hydraulic system transmission efficiency and higher operating efficiency.Key words: horizontal directional drilling; hydraulic system design; hydraulic component selection; performance calculation目录摘要 (I)Abstract (II)1. 绪论 (1)1. 1水平定向钻进铺管技术简介 (1)1. 1. 1非开挖技术简介 (1)1. 1. 2水平定向钻进铺管技术简介 (1)1. 2国内外水平定向钻机研发现状和发展 (2)1. 2. 1国外水平定向钻机的研发现状 (2)1. 2. 2国内HDD现状 (2)1. 3水平定向钻机液压系统 (3)1. 3. 1水平定向钻机液压系统简介 (3)1. 3. 2钻机液压系统的发展现状和趋势 (4)1. 4课题背景及论文主要工作内容 (4)1. 4. 1课题背景及来源 (4)1. 4. 2论文主要内容及各章安排 (5)2. 钻机结构及液压系统工况分析 (6)2. 1水平定向钻机的工作原理 (6)2. 1. 1水平定向钻进铺管过程 (6)2. 1. 2钻孔钻进原理 (7)2. 2水平定向钻机的结构特点 (8)2. 2. 1钻机的主要设计参数 (8)2. 2. 2钻机结构的主要组成部分 (10)2. 3钻机液压系统工况分析 (12)2. 3. 1钻杆旋转工况分析 (12)2. 3. 2动力头进退工况分析 (12)2. 3. 3钻具夹紧及拧卸回路工况分析 (14)2. 3. 4履带行走系统工况分析 (14)2. 3. 5支腿支撑回路工况分析 (15)2. 4本章小结 (15)3. 钻机液压系统设计 (17)3.1液压系统的构成和工作原理 (17)3. 2发动机选型和计算 (18)3. 3各液压子系统设计及液压元件选择 (20)3. 3. 1动力头回转系统设计及液压元件选择 (20)3. 3. 2动力头推拉系统设计及液压元件选择 (22)3. 3. 3 泥浆系统设计及液压元件选择 (23)3. 3. 4其他液压元件的选择 (24)4. 液压系统的性能验算 (27)4. 1液压系统压力损失 (27)4. 2液压系统的发热温升计算 (28)4. 2. 1计算液压系统的发热功率 (28)4. 2. 2 计算液压系统的散热功率 (29)4. 2. 3计算油箱散热量 (30)4. 3 计算液压系统冲击力 (31)5. 总结与展望 (33)5. 1研究总结 (33)5. 2研究展望 (33)参考文献 (36)致谢 (38)附录 (39)附录一、液压系统常见故障分析与排除 (39)1 液压系统故障诊断和排除 (39)2 液压元件故障诊断和排除 (47)附录二、译文 (57)1. 绪论1. 1水平定向钻进铺管技术简介1. 1. 1非开挖技术简介非开挖铺管技术是一种新型铺管技术，与传统的开挖作业相比，具有快速、高效、不破坏环境及绿化和不干扰。

液压钻机的液压系统设计_毕业设计精品液压钻机是一种利用液压能量进行工作的设备，液压系统设计对于液压钻机的性能和工作效率具有重要影响。

液压钻机的液压系统设计需要考虑以下几个方面：液压系统的工作原理、系统的组成部分、控制方式、液压元件的选型和系统参数的计算与估算等。

首先，液压钻机液压系统的工作原理是通过液压泵将液压油压力传递给液压马达或液压缸，从而产生的力和运动。

液压泵通过驱动机械将机械能转化为液压能，并提供所需的流体压力。

液压马达或液压缸则通过液压油的流动将液压能转化为机械能，从而实现工作。

液压钻机液压系统的组成部分一般包括液压泵、液压马达或液压缸、液压控制阀、油箱、管路和配件等。

液压泵用于提供流体压力，液压马达或液压缸用于转化液压能为机械能，液压控制阀用于控制流体进出液压马达或液压缸，油箱用于储存液压油，管路和配件用于连接和配合各个部分。

液压钻机液压系统的控制方式可以分为手动控制和自动控制两种。

手动控制方式需要操作人员手动控制液压控制阀的开关，从而实现液压机件的启动、停止和控制。

自动控制方式则通过电气控制系统或其他控制装置，根据设定的程序或信号控制液压系统的工作状态和运动。

液压钻机液压系统中的液压元件选型需要根据工作条件和要求，选择合适的液压泵、控制阀、油缸和油管等。

根据所需的流量和压力，选择适当类型和规格的液压泵；根据工作负荷和速度，选择合适的液压马达或液压缸；根据工作方式和控制要求，选择合适的液压控制阀；根据工作环境和特殊要求，选择适当的油管和配件。

液压钻机液压系统参数的计算与估算是设计过程中的重要环节。

通过对钻机工作负荷、速度、压力等因素的分析和估算，计算出液压系统的流量、压力、功率以及油箱容积等参数。

同时，还需要考虑液压系统的稳定性和可靠性，通过合理的设计和计算，确保系统能够满足实际工作需求。

综上所述，液压钻机的液压系统设计是一个涉及多个方面的复杂任务，需要综合考虑液压系统的工作原理、组成部分、控制方式、液压元件的选型和系统参数的计算估算等因素。

钻机液压系统设计第一篇：钻机液压系统设计钻机液压系统设计1概述目前，随着非开挖施工技术的日益成熟，作为非开挖施工主要设备的水平定向钻机也得到了突飞猛进的发展。

液压系统以它体积小、重量轻、结构紧凑、动力便于传递、力量大等特点，在水平定向钻机中得到了广泛的应用。

钻机液压系统的液压元件以及各回路的性能对钻机的整体性能起着决定性的作用。

2钻机液压系统在大吨位的钻机中，采用液压系统驱动显示出了巨大的优越性，它使产品的结构变得简单，体积大大缩小。

全液压水平定向钻机的液压系统包括：动力头回转液压系统、动力头推进或回拖液压系统、夹持卸扣器液压系统、履带行走液压系统、钻臂升降液压系统、钻机支腿液压系统、驾驶室平移液压系统、吊车液压系统、泥浆泵马达液压系统。

在设计液压系统时，以满足性能和使用要求而又没有多余元件为最佳。

下边我们就分别探讨一下钻机各部分液压系统的工作原理。

动力头回转液压系统动力头回转液压系统，一般由一对规格相同但转向正好相反的低速大扭矩液压马达组成，液压马达带有减速机以便增大扭矩力，两液压马达之间设有一块可使两马达实现串、并联作用的电液动换向阀。

液压系统图见图一。

图一动力头回转液压系统首先，从液压泵站来的液压油的压力和流量要和各液压元件相匹配，液压系统的压力不能超过任何一个液压元件的额定工作压力，否则要用减压阀进行减压。

选择换向阀时要注意，换向阀的通径要满足液压马达到达最大设计转速时对液压油流量的需要。

当电液换向阀4的左边电磁铁带点且换向阀3不带电时，电磁铁将阀4的左边阀芯位置推到中间，来自系统的液压油经过阀4到达马达1的左边，另一路则经过换向阀3到达马达2的右边，推动马达1、2作方向相反的转动，此时主轴正转。

马达1的回油经过换向阀3与马达2的回油会合，经换向阀4流回油箱。

这时两马达并联，转速低，但扭矩最大。

当电液换向阀4的左边电磁铁和换向阀3同时带电时，阀3的右边阀芯被推到左边位置接通，液压油经过马达1、阀3到达马达2的右边，推动两马达转动，主轴正转。

浅谈钻孔机液压系统的原理及设计作者：熊建华来源：《科学与财富》2016年第27期摘要：本文主要谈论钻孔机液压系统的原理及设计。

在液压控制系统设计过程中，根据液压系统的原理，设计出合理的液压系统。

通过系统的主要参数的计算确定液压元件的规格；，结合具体的例子和设计经验，阐述了通用件（如液压元件，液压缸等）的选取关键词：钻孔机液压系统工作流程一、概述目前，随着非开挖施工技术的日益成熟，作为非开挖施工主要设备的水平定向钻机也得到了突飞猛进的发展。

液压系统以它体积小、重量轻、结构紧凑、动力便于传递、力量大等特点，在钻机中得到了广泛的应用。

钻机液压系统的液压元件以及各回路的性能对钻机的整体性能起着决定性的作用，本文就如何对钻孔机的液压系统的原理及设计进行了简要分析。

二、液压系统的工作原理液压传动是利用密闭系统中的受压液体来传递动力的，它又分为液压传动和液力传动两种形式。

液压传动主要是基于液体压力传输能量、液力传动主要液体动能传输能量。

液压系统是使用液压泵将原动机的机械能转换为液体的压力能，通过各种控制阀门、管道和液压元件的液体压力能转化为机械能，驱动工作机制，实现直线往复运动或回转运动。

三、液压系统回路的组成1、夹紧回路：夹紧回路由变量泵、四个夹紧油缸、减压阀、节流阀、单向阀、换向阀、压力继电器、卸荷阀及连结管路等组成。

2、角向定位回路：角向定位回路由变量泵、角向定位油缸、减压阀、节流阀、单向阀、换向阀、压力继电器及连结管路组成。

夹紧回路与角向定位回路上变量泵为共用。

3、移位滑台回路：移位回路由一个变量泵、移位油缸、两组调速阀、两组压力继电器、单向阀、卸荷阀及连结管路组成。

4、进给滑台回路：进给滑台回路由一个变量泵，进给滑台油缸，单向调速阀、单向阀、换向阀、背压阀、顺序阀及连结管路组成。

四、液压系统的设计1、确定调速方案由于转孔机要求工作时低速稳定性好，油泵输出流量小，但工作轴向载荷大，在油缸直径一定情况下，要求液压系统压力高，而快进快退时，油泵输入流量大，但液压系统只需克服摩擦力及回油阻力，所需系统压力低，为使系统达到高效率，低能耗及满足低速稳定等要求，本机床采用限压式变量泵与调速阀相配合的容积节流调速且为进油路节流调速方案。

1.油缸缸筒2.碟簧3.活塞导向套4.燕尾5.卡瓦6.卡瓦基座7.拉杆8.活塞9.增压活塞图1 新型钻机用液压夹持器结构该设计方案采用浮动式常闭结构，运用碟簧保持常态夹紧。

与此同时，选取液压夹紧方式加以补充，形成双重夹紧结构。

当钻机停止钻进时，或者作业期间突然停电，都能保证钻杆被夹持器夹紧，并起到一定防滑作用，提升了装置夹持可靠性和安全性。

新型钻机用液压夹持器结构特点（1）结构上进行了改进，采用双油缸作为执行元件，与传统单油缸相比减小了起始工作压力，由2液压缸分担油液开口流量。

其中，每个油缸分担的油图2 液压夹持器夹持方案中国设备工程 2023.08 （下）（a）液压夹持器网格图（b）液压夹持器载荷约束图图3 夹持器有限元模型有限元分析运用本文构建的有限元模型求解液压夹持器作业期间产生的应力，同时生成应力变形图，并对该图变形特点加以分析。

通过有限元分析，得出液压夹持器的应力和整体变形图，如图4所示。

(a)液压夹持器应力云图（b）夹持器整体变形结果(c)活塞与燕尾应力云图（d）活塞与燕尾变形结果图4 有限元模拟结果有限元模拟结果显示，夹持器的最大应力数值为395.6MPa，变形量最大值为0.21mm。

综合夹持器使用工况，分析夹持器作业状态。

其中，夹持器的变形和应力产生位置都比较集中，此工况下的刚度和强度未能满足作业要求。

从变形状况来看，模型整体变形幅度较小，中国设备工程 2023.08 （下）研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2023.08 （下）表1 活塞与燕尾优化结果统计表名称B1/mm D1/mm总变形量最大值/mm等效应力最大值/MPa名称B1/mm D1/mm总变形量最大值/mm等效应力最大值/MPa原值17570.035380217.09优化1113580.06875223.95优化110570.99634220.87优化1213590.06702230.57优化210580.97856221.42优化1314570.06698233.17优化310590.08257225.16优化1414580.06521234.52优化411570.07369231.68优化1514590.06503235.71优化511580.07236233.75优化1615570.07541240.26优化611590.06987238.51优化1715580.07247241.27优化712570.06856240.14优化1815590.07002242.36优化812580.05933218.65优化1916570.87542236.96优化912590.06082220.39优化2016580.86983237.45优化1013570.06543222.54优化2116590.86003239.52但是从细节来看，局部出现了较为突出的变形。

液压系统振动和噪音与系统设计摘要：在液压系统进行工作时会产生一定的振动和噪音，并且这种现象是无法躲避的，近年来，我国在液压技术方面向着高速、高压、大功率的发展路线不断前行，但液压系统所产生的噪音也越来越严重。

是阻碍液压技术不断进步的障碍，而大于70dB的声音就变成噪音，会让人产生不舒服的心情，甚至使人心烦意乱。

噪音污染，也因此走进人们的视线中。

因此，本文通过对液压噪音和振动进行研究讨论，对降低液压系统所产生的振动和噪音，提高液压系统性能有着重要的影响。

关键词：液压系统；振动和噪音；系统设计引言目前，液压系统这一技术在民用领域有着了大量的运用，而且在船舶和潜艇上也得到了广泛的应用。

而这时，液压系统所产生的振动和噪音成为了一个普遍存在的难题，同时是一个无法消除的现象。

并且由于液压系统向高压、高速、大功率的发展路线前行，液压系统所产生振动与噪音所造成的影响越来越明显。

噪音不但影响工作人员的身体与内心，而且还造成系统无法正常工作与使用年限变短，并在在系统严重状况下还会造成系统无法正常进行工作。

所以，本文通过讨论液压系统产生振动噪音的原理和解决方案，对其进行长期正常工作和系统性能的提高具有重要意义。

1.液压系统的结构与工作原理图1显示了一个典型的液压阀系统。

在凸轮的底圈和挺杆缸相互连接时，柱塞上的油压和回力弹簧的弹性使挺杆接近凸轮，凸轮与挺杆之间没有间隙，阀门关闭。

发动机的曲轴驱动凸轮轴运行，凸轮运行到上升段，直缸在凸轮压力的作用向下运动，使凸轮缸内高压腔的油压升高，并利用高压腔中的油柱进行力与运动的传递工作。

在高压空腔油压和回程弹簧的弹性力的和大于其气门弹簧的力时，由直缸与柱塞套构成的液压系统作为凸轮与阀之间的中间部分，作传递运动与力的工作，并将柱塞套筒成形。

阀门随着挺杆向下移动。

阀座后，气门弹簧弹性就不能在作用在柱塞套中，凸轮高压腔的油压与回弹簧的弹性力强压使柱塞和柱塞套同时向上靠近凸轮，使挺杆的升力降到零。

工程机械液压系统设计及改进研究1. 引言1.1 背景介绍随着工程机械的发展和应用领域的不断拓展，液压系统在工程机械中的重要性日益凸显。

目前在工程机械液压系统设计中，仍然存在一些问题，如系统效率不高、响应速度慢、容易泄漏等。

本研究旨在对工程机械液压系统设计进行深入探讨和改进，通过优化设计和改进方案，提高液压系统的性能和稳定性。

通过实验验证和设计优化，进一步完善液压系统在工程机械中的应用，并为工程机械的发展提供技术支持。

通过这一研究，我们可以更好地认识工程机械液压系统的设计原理和存在问题，为未来的工程机械液压系统设计和改进提供参考和借鉴。

1.2 研究意义工程机械液压系统是一种常见的动力传递系统，广泛应用于各种工程机械设备中。

液压系统的设计和改进对于提高工程机械的性能和效率具有重要意义。

本文旨在对工程机械液压系统的设计及改进进行研究，从而优化系统性能，提高工程机械的工作效率和可靠性。

液压系统设计的合理性直接影响到工程机械的运行稳定性和效率。

通过研究液压系统的设计原理，可以更好地了解系统的工作机理，从而有效地解决系统中存在的问题。

针对现有液压系统设计中存在的问题，本文将探讨一些可能的改进方案，并通过实验验证其效果。

通过设计优化，进一步提升系统的性能和可靠性。

本文的研究将为工程机械液压系统的设计和改进提供一些有益的参考和方向，有助于提高工程机械设备的性能和效率。

通过对液压系统设计及改进的研究，还可以为相关领域的进一步研究提供一定的参考和借鉴。

通过本文的探讨，希望能够为工程机械液压系统的优化提供一些新的思路和方法，为工程机械产业的发展做出更大的贡献。

2. 正文2.1 液压系统设计原理液压系统设计原理是工程机械液压系统设计的基础。

在液压系统中，液压传动是通过液体传递动力的一种方式，它利用液体在封闭的管路中传递压力和动力。

液压系统的设计原理主要包括以下几个方面：1. 液压液体的选择：液压系统中常用的液压液体有液态矿物油、合成液压油等。
