螺纹的直径有大径〔d或D〕、小径〔d1或D1〕、中径之分 。普通螺纹和梯形螺纹的大径又称公称直径。螺纹的顶径是与外 螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径，即外螺纹的大 径或内螺纹的小径；螺纹的底径是与外螺纹或内螺纹牙底相切的 假想圆柱或圆锥的直径，即外螺纹的小径或内螺纹的大径。
右旋 左旋
〔三〕螺纹旋向
连接部分画外螺纹
表示螺纹两条线，用手来摸可分辨, 摸得到画粗实线，摸不到画细实线。
5.1.4 螺纹的种类和标注
1.螺纹的种类
螺纹按用途可分为连接螺纹〔普通螺纹、管螺纹等〕 和传动螺纹〔梯形、锯齿形等〕；
按牙型可分为三角形、梯形、锯齿形等；
按螺纹要素是否标准分标准螺纹、特殊螺纹和非标 准螺纹(仅牙型符合标准称为特殊螺纹，牙型不符合标 准称为非标准螺纹)。
常用螺纹的种类
常见标准螺纹的类别、标准编号、牙型及特征代号
螺纹类别
标准代号
牙型示意图
特征代号
普通螺纹
GB197-1981
M
联
接
非螺纹密封的管螺纹
GB7306-1987
G
螺
纹
圆锥外螺纹
R
用螺纹密封的管
螺纹
GB7306-1987
圆锥内螺纹
Rc
传 梯形螺纹
GB5796.4-1986
Tr
动
螺
锯齿形螺纹
GB/T13576-1992
常用螺纹的种类及标注例如〔一〕
螺纹 种类
标注图例
普 通 螺 纹
标注含义说明 粗牙普通外螺纹，大 径1 2，右 旋 ，单 线 、中 径、顶径公差带代号为 6 h,中 等旋 合 长度 。
细 牙内 螺 纹， 大 径12， 螺 距为1，右 旋， 单 线、 中径、顶径公差带代号 为6 H,中 等 旋合 长 度。

机械制图第6章 标准件及常用件

机械制图第6章 标准件及常用件

6.1.4 螺纹紧固件
1.螺纹紧固件的标记方法
(GB/T 1237—2000《紧固件的标记方法》) 名称---标准编号---螺纹规格或公称长度(必要 时)---性能等级或材料等级、热处理、表面处理
2. 螺纹紧固件的画法
(1)按国家标准中规定的数据画图 (2)采用比例画法
螺栓
螺母
双头螺柱 螺钉
名称及代 号
2.模数与轮齿各部分的尺寸关系 计 算 公 式 名称及代号 计 算 公 式
模 数 m m=d/π
分度圆直径d d=mz
齿顶高 ha ha=m
齿顶圆直径da d2=d+2ha=m(z+2)
齿根高 hf hf=1.25m
齿根圆直径df df=d—2hf=m(z-2.5)
齿高h
中心距 a
h=ha+hf=2.25m
弹簧垫圈
钻孔
螺孔和光孔尺寸
3. 螺纹紧固件的联接画法
螺栓联接
螺栓联接简化画法
双头螺柱联接
螺钉联接画法
6.2 键和销
6.2.1 键
6.2.2 销
6.2.1 键
名称
普通平键 GB/T
1096—2003
半圆键 GB/T 1099.1— 2003
钩头楔键 GB/T
1565—2003
1.常用键及其标记
1.蜗杆各部分的名称和画法
2. 蜗轮各部分名称和画法
3．蜗杆、蜗轮的啮合画法
6.4 滚动轴承
6.4.1 滚动轴承的结构和分类 6.4.2 滚动轴承的代号 6.4.3 滚动轴承的画法
6.4.1 滚动轴承的结构和分类
滚动轴承是用作支承旋转轴和承受轴上载荷的标准件。它 具有结构紧凑、磨擦阻力小等优点，因此得到广泛应用。在工 程设计中无需单独画出滚动轴承的图样，而是根据国家标准中 规定的代号进行选用。

机械制图第5章标准件及常用件PPT课件

机械制图第5章标准件及常用件PPT课件
锯齿形螺纹 纹
GB5796.4-1986 GB/T13576-1992
M
G R Rc Tr
B
17
2.螺纹的标注
普通螺纹、梯形螺纹、锯齿形螺纹的标注形式相同，即由大径引 出尺寸界线，并把标记注在大径的尺寸线上；管螺纹采用指引线方 式标注。
M10×1左-6h M10×1左-7H
M10-6g M10-6H
G1/2A
普通螺纹标注示例
G1/2-LH
R3/4
Rc1/2
各种管螺纹标注示例
18
螺纹
常 种类 用 螺 纹 的普 种 类通 及 标螺 注 示纹 例 （ 一 ）
标注图例
标注含义说明 粗牙普通外螺纹，大 径 1 2， 右 旋 ， 单 线 、 中 径、顶径公差带代号为 6 h,中 等 旋 合 长 度 。
细 牙 内 螺 纹 ， 大 径 12， 螺 距 为 1， 右 旋 ， 单 线 、 中径、顶径公差带代号 为 6 H,中 等 旋 合 长 度 。
7
（3）线数n 螺纹有单线螺纹和多线螺纹之分。
沿一条螺旋线形成的螺纹为单线螺纹，沿两条或多条 以上、在轴向等距分布的螺旋线所形成的螺纹为多线螺纹。
（4）螺距P和导程Ph
螺纹相邻两牙对应两点间的距离称为螺距。导程为同一 螺旋线上相邻两牙对应两点间的距离，即转一圈旋进的距 离。螺距=导称/线数。
（a）单线螺纹
d.非标准螺纹（如矩形螺纹），应标注出大、小径，
螺距和牙型尺寸。
16
常见标准螺纹的类别、标准编号、牙型及特征代号
螺纹类别
标准代号
牙型示意图
特征代号
普通螺纹 联
GB197-1981
接 非螺纹密封的管螺纹
螺
GB7306-1987

机械制图基础标准件与常用件

机械制图基础标准件与常用件

•螺纹 •紧固件
• 7.2.1 •螺纹紧 固 •7••注 •螺.件 及2纹.的画2紧标法 固 •件的装 配 •小结 •画法
•7.2.2 螺纹紧固件的装配画法
•3~5
•螺栓连接
•注意
•L
•1 •2
•1.1d
•注意 •有线！
•(螺栓,螺母,垫圈等 •均按未剖绘制)
•L=1+2+0.15d+0.8d+(3~5)
7•.要1.素2
•顶径线
• 螺纹的 规
•底径线
•• 定画法 7.1.3 •螺纹 （标 •准）的 •标螺纹紧固件 •注方法 •结束•目录 PPT文档演模板
•螺纹终止线
•比例画
•顶径线 •（粗实线）
•内螺纹法不剖时，
•顶径线、底径线、
终止线均为虚线
机械制图基础标准件与常用件
•螺 纹
• 7.1.1 •螺纹的 形 •成及结 •构 7•.要1.素2 • 螺纹的 规 •• 定画法 7.1.3 •螺纹 （标 •准）的 •标螺纹紧固件 •注方法 •结束•目录 PPT文档演模板
•中经圆
•螺距 •倒角
•牙型
•螺距
•公称直径：代表螺纹尺寸的直径
•普通螺纹、梯形螺纹：指螺纹的大 径•英制管螺纹和锥管螺纹：
•指刻有外螺纹的管子的孔径 机械制图基础标准件与常用件
•螺 纹
• 7.1.1 •螺纹的 形 •成及结 •构 7•.要1.素2 • 螺纹的 规 •• 定画法 7.1.3 •螺纹 （标 •准）的 •标螺纹紧固件 •注方法 •结束•目录 PPT文档演模板
•普通螺纹及梯形螺纹注在大径上
•M10 —7H
•Tr4014(P7)-8H
机械制图基础标准件与常用件

机械制图标准件和常用件-112页精选文档

机械制图标准件和常用件-112页精选文档
螺纹的牙顶（大径线）和螺纹终止线用粗 实线绘制，螺纹的牙底（小径线）用细实线绘 制，在倒角或倒圆部分处的细实线也应画出。
在投影为圆的视图中，大径画粗实线圆， 小径画细实线圆，只画3／4圈，倒角圆省略 不画。
06.01.2020
18
在剖视图中，螺纹终止线只画出大径和小径 之间的部分，剖面线应画到粗实线处。
06.01.2020
5
在圆柱外表面上形成的螺纹称外螺纹。 在圆柱内表面上形成的螺纹称内螺纹。
外螺纹
内螺纹
06.01.2020
6
螺纹的加工方法
卡盘
工件
车刀
外螺纹车削法
06.01.2020
车刀沿轴向进给
内螺纹车削法
7
工件
碾压板 碾压外螺纹
丝锥
板牙
加工内外螺纹的工具
06.01.2020
8
2.螺纹的基本要素
当需要表示螺尾时，用与轴线成30°的 细实线绘制。
06.01.2020
19
2、内螺纹的规定画法
内螺纹（螺孔）一般应画剖视图，画剖 视图时，牙顶（小径线）和螺纹终止线用粗 实线表示。牙底（大径线）用细实线表示。
在投影为圆的视图中，小径圆画粗实线 圆，大径圆画细实线圆，只画约3／4圈，倒 角圆省略不画。
内
说明 用于一般零件的连接
用于精密零件，薄壁 零件或负荷大的零件
用于非螺纹密封的低 压管路的连接
用于螺纹密封的中高 压管路的连接
16
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
06.01.2020
牙形 符号
说
明
可双向传递运动
Tr
和动力

CAD机械制图标准件和常用件大全

CAD机械制图标准件和常用件大全
棱线交于1、2两点。 • ③由2点做水平线，与相邻的棱线交于3点，平分线段2－3
得点4。 • ④以点4为圆心，4点至1点长为半径画弧1点至5点，最后
过点5作30°的倒角线。左边一段曲线画法与此相同。 • ⑤在俯视图中做正六边形的内切圆，按规定画出内螺纹。 • ⑥在左视图中，以R＝d为半径在中心线两侧画弧分别与顶
螺纹标记
螺纹标记注在螺纹大径的 尺寸线上或其引出线上。
螺纹长度
• （2）传动螺纹 • ①梯形螺纹：规格代号、公差带代号和旋合长度代号 • 单线：螺纹特征代号Tr 公称直径×螺距 旋向—公差带
代号—旋合长度代号 • 多线：螺纹特征代号Tr 公称直径×导程（P螺距）旋向—
公差带代号—旋合长度代号 • 例：公称直径d=40mm，双线，螺距P=7，左旋，中径公差带
③传动螺纹标注
梯形螺纹
锯齿形螺纹
• （3）管螺纹 • ①非螺纹密封的管螺纹：
• 螺纹特征代号G 尺寸代号 公差等级代号—旋向代号
• 尺寸代号用阿拉伯数字表示，单位是英寸；外螺纹公差等
级分A、B 两级，内管螺纹只有一种等级，故不标记。
• ②螺纹密封的管螺纹： • 螺纹特征代号R或Rc或Rp 尺寸代号—旋向代号 • 圆锥外螺纹代号为R，圆锥内螺纹代号为RC，圆柱内螺纹
长度代号 • 说明：不注螺距。例
• ①螺纹规格代号：特征代号(如表7-7)公称直径×导程Ph(螺 距P） 旋向（左旋标注“LH”，右旋不标）
• ②公差带代号：由螺纹的公差等级（数字表示）和基本偏差 代号（拉丁字母表示，内螺纹用大写字母，外螺纹用小写字 母）两部分组成，公差等级在前，基本偏差代号在后。
• 标记形式：M20-5g6g-S • ②细牙普通螺纹： • 螺纹特征代号（M） 公称直径×螺距 旋向—公差带代号

机械制图：标准件及常用件(2)

机械制图：标准件及常用件(2)

5．自由高度H0 : 弹簧无负荷作用时的高度；
nt+2d （支承圈数为2.5时）
H0=
nt+1.5d （支承圈数为2时） nt+d （支承圈数为1.5时）
6．弹簧丝展开长度L: 用于缠绕弹簧的钢丝长度。
圆柱螺旋压缩弹簧的参数
圆柱螺旋压缩弹簧的标记
圆柱螺旋压缩弹簧标记的组成，规定如下：
名称 型式
4．支承圈数n2、有效圈数n和总圈数n1: 为使弹簧受力均
匀，两端并紧且磨平。并紧磨平的各圈仅起支承和定位作用，称为 支承圈。弹簧支承圈有1.5圈、2圈及2.5圈三种，常见2.5圈。除支承 圈以外，其余各圈均参加受力变形，并保持相等的节距，称为有效 圈数，有效圈数n = 总圈数n1 - 支承圈数n2；
(符号下角的1和2，分别代表第一个齿轮和第二个齿轮。)
2.轮齿的模数
齿轮分度圆周长为：d zp z 表示齿数， p 表示齿距
分度圆直径 d p z
齿轮的模数
m p
则
d = m ·z
即 md
z
可以看出：模数愈大，轮齿就愈大；模数愈小，轮齿就
愈小。互相啮合的两齿轮，其齿距p应相等，因此它们的模
数m亦应相等。为了减少加工齿轮刀具的数量，国家标准
板弹簧 碟形弹簧
圆柱螺旋压缩弹簧的参数
1．线径d : 缠绕弹簧的钢丝直径；
2．弹簧的内径D1、外径D2和中径D: 弹簧的内圈直径称为
内径，弹簧的外圈直径称为外径，弹簧内径和外径的平均值称为 中径， D=（D1+ D2）/ 2；
3．弹簧的节距t : 除两端的支承圈以外，相邻两圈截面中心
线的轴向距离；
弹簧
弹簧是利用材料的弹性和结构特点，通过变形和储存能量工作 的一种机械零(部)件，可用于减震、夹紧、测力等。

机械制图_第9章_标准件与常用件讲解

机械制图_第9章_标准件与常用件讲解
螺纹(luówén)的直径有大径、小径、中径之分。 （1）螺纹的大径：是指与外螺纹牙顶或内螺
纹牙底相重合的假想圆柱的直径，又称公称直
径。内螺纹的大径用 D来表示；外螺纹的大径
用d来表示。
（2）螺纹的小径：是指与外螺纹牙底或内 螺纹牙顶相重合的假想圆柱的直径。内螺纹的 小径用 D1 来表示；外螺纹的小径用 d1 来表示。

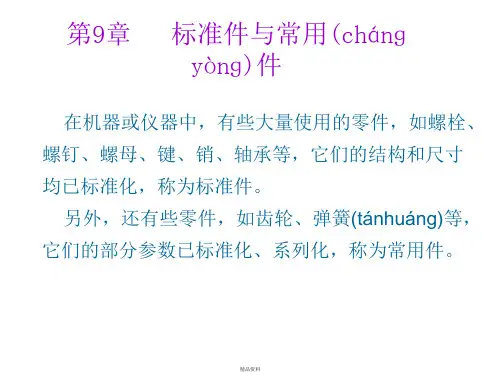

本章重点介绍常用标准件如： 螺纹紧固件、键、销等，以及常 用零件如：齿轮、滚动轴承等的 基本知识，规定画法，标注(biāo zhù)方法及连接画法。
精品资料
9.1 螺 纹
螺纹是一种常见的设计结构，是在回转体 表面上(miàn shànɡ)沿螺旋线所形成的具有相 同剖面形状（如三角形、矩形、锯齿形等）的 连续凸起（又称牙）和沟槽。
连
（Ｇ）
接
管
(liánjiē)
螺
螺用
螺
纹
纹
纹
密 封
的
管
螺
纹
圆锥外螺纹
（R）
圆锥内螺纹 (Rｃ)
圆柱内螺纹
(Rp)
精品资料
说明
用于一般零件的连接，是应用最广 泛的连接螺纹。 多用于精密零件、薄壁零件的连接。
常用于低压管路系统连接的旋塞等管件 附件中。
适用于密封性要求高的水管、油管、 煤气管等中、高压的管路系统中。
表9-2 常用螺纹紧固件及其标记
精品资料
名称及标准编号
六角头螺栓－A 级和B级 GB/T 5782-2000
双头螺柱 GB/T 897-1988
图例
精品资料
标记示例及 说明
螺栓 GB/T 5782 M16×80
表示A级六角头螺 栓，螺纹规格M16 、公称长度80mm

机械制图第8章标准件与常用件

机械制图第8章标准件与常用件

•
m——螺母厚度（m=0.8d）；
•
a——螺栓伸出螺母长度（a=0.3d）。
PPT文档演模板
机械制图第8章标准件与常用件
• 按上式计算出螺栓的长度后，还应根据螺栓的标准长度系列 取与计算值最接近的标准长度。在装配图中画螺纹紧固件时应注 意以下几点（示意图如右图所示）：
• （1）如两零件相邻表面接触时， 接触部分只画一条线。
PPT文档演模板
机械制图第8章标准件与常用件
2．管螺纹
•（1）用螺纹密封的管螺纹
•螺纹特征代号 •尺寸代号（查阅附表） •－ •旋向代号 •圆锥外螺纹用“R”表示；圆锥内螺纹 用“Rc”表示；圆柱内螺纹用“Rp”表 示
•（2）非螺纹密封的管螺纹
•螺纹特征代号 •尺寸代号 •公差等级代号 •－ •旋向代号
PPT文档演模板
机械制图第8章标准件与常用件
• （3）绘制不通孔的螺孔时，应 将钻孔深度和螺孔深度分别画出，一 般钻孔深度比螺孔深（0.2～0.5）D， 并且钻孔底部的锥角应为120°，如 右图所示。
• （4）不可见螺纹的所有图线用 虚线绘制，如右图所示。
• （5）内螺纹中螺尾的画法同外 螺纹中螺尾的画法相同。
• 将圆柱表面展开， 该螺旋线随之成为一直线， 如图（b）所示。
PPT文档演模板
机械制图第8章标准件与常用件
•2．螺纹的形成
• 螺纹是根据螺旋线的形成原理，由一平面图形（如三角形、 矩形、梯形等）沿圆柱表面上的螺旋线运动形成的具有相同剖面 的连续凸起和沟槽。其中，凸起部分的顶端称为牙顶；凹槽部分 的底部称为牙底。在圆柱外表面形成的螺纹，称为外螺纹；在圆 柱内表面形成的螺纹，称为内螺纹，如下图所示。
• 标准和大径，即可从有关标准中查 出该螺纹的全部尺寸。

机械制图第七章标准件和常用件

机械制图第七章标准件和常用件
例：标记: 键16×100 GB1096-79 表示： 圆头普通平键(A)型
宽度=16mm 长度=100mm
键连接的画法 键
轮轴
轴上键槽的画法及标注
L
b
d d-t
注: t 为轴上键槽深度， b、t、L可按轴径d从标准 中查出。
D+t 1
轮毂上键槽的画法及标注
b
轮毂上键槽
注: t1: 轮毂上键槽深度 b: 键槽宽度 t1 b: 可按孔径D从标准中查出。
规定标记： 例：螺钉GB/T67-2000 M10×L
开槽圆柱 头螺钉
简化画法：
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
L
⒋ 螺钉
P329
规定标记： 例：螺钉GB67-2000 M10×60
开槽圆柱 头螺钉
实际尺寸：
dk 20 n 2.5
d M10
2.4 t k6
b 38 L 60
小径≈0.85d 画粗实线
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈 A－A
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻
攻
孔
丝
容易出错的地方
0.5D
120°
⒊ 螺纹局部结构的画法与标注
⒊ 螺柱联接装配图的简化画法
L bm
bm同螺钉,
L计= +0.15d+0.8d+0.3d
由被联接件的 材料决定。

机械制图-标准件和常用件的绘制(免费).

机械制图-标准件和常用件的绘制(免费).

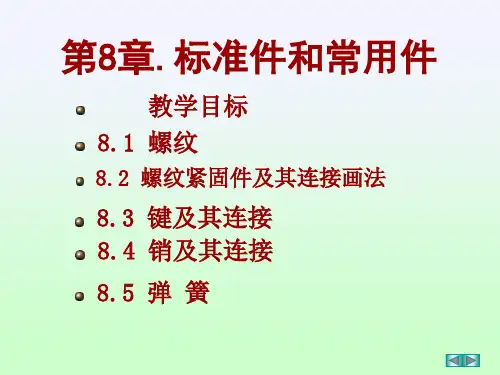

第8章.标准件和常用件教学目标8.1 螺纹8.2螺纹紧固件及其连接画法8.3 键及其连接8.4 销及其连接8.5 弹簧第8章.标准件和常用件教学目标：1.掌握螺纹的规定画法及标注；2.掌握标准件的画法，查表和规定标注；3.掌握螺纹紧固件的连接画法；4.掌握键、销和弹簧的连接画法；返回•机件，在结构形状、尺寸画法和标记等各个方面部已标准化称为标准件,如螺栓、螺钉、键和销等；有的已将部分重要参数标准化，系列化，称为常用件，如齿轮。

返回第8章.标准件和常用件在绘图时，对这些零件的形状相结构，不需要按真实投影画出，只要根据国家标准规定的画法、代号或标记进行绘图和标注标注，至于它们的详细的结构和尺寸可以根据标准的代号和标记，查阅相应的国家标准或机械零件手册得出。

动画演示:单线螺旋线的形成制在圆柱体外表面上的螺纹叫外螺纹。

制在圆柱体内表面上的螺纹叫内螺纹。

外螺纹的加工方法:工件三爪卡盘车刀车外螺纹动画演示：外螺纹加工方法内螺纹的加工方法:工件旋转车刀沿轴向移动车内螺纹对于加工直径较小的螺孔，可用如图所示的加工方法，先用钻头钻出光孔，再用丝锥攻螺纹.８.1.2. 螺纹的结构要素一、螺纹的结构(1) 螺纹末端(2) 螺纹收尾和退刀槽返回⑴螺纹末端为了便于装配和防止螺纹起始圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。

倒角（圆锥面）平顶圆顶（球面）退刀槽螺尾⑵螺纹收尾和退刀槽退刀纹螺纹收尾开始退刀退出车刀外退刀槽内退刀槽退刀纹车削螺纹时，因加工的刀具要退刀或其它原因，螺纹的未尾部分产生不完整的牙型，称为螺尾。

为了避免产生螺尾，可以在螺纹未尾处加工出一槽，称为退刀槽。

然后再车削螺纹。

８.1.2. 螺纹的结构要素二、螺纹的要素(1) 螺纹牙型(2) 螺纹大径和小径(3) 螺纹线数(4) 螺纹螺距和导程(5) 螺纹旋向三角形在通过螺纹轴线的剖面上，螺纹的轮廓形。

梯形锯齿形常用的有：牙型⑴螺纹的牙型不同的螺纹牙型，有不同的用途。

《机械制图》——项目6 标准件与常用件

《机械制图》——项目6 标准件与常用件
（或圆锥）内表面上所形成的螺纹称为内螺纹，如图6-1 所示。
任务1
绘制螺纹
1、牙型（GB/T 192-2003）
通过螺纹轴线的断面上的螺纹轮廓形状称为牙型。常见的牙型有三角形、
梯形、锯齿形等，如图6-2 所示。
任务1
绘制螺纹
2、直径（GB/T 196-2003）
螺纹的直径有大径 、中径和小径，如图6-3 所示。
任务1
绘制螺纹
3、线数n
螺纹线数有单线和多线之分，沿一条螺旋线所形成的螺纹称为单线螺纹，沿
两条或两条以上螺旋线所形成的螺纹称为多线螺纹，如图6-4 所示。
任务1
绘制螺纹
4、导程（Ph）和螺距（P）（GB/T 193-2003）
导程：同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，如
图6-4 所示的Ph。
三、螺纹标记的图样标注
公称直径以mm 为单
位的螺纹标记标注在螺纹
大径的尺寸线上或注在螺
纹大径尺寸线的引出线上，
如图6-13、6-14 和6-15
所示。
任务2 认识螺纹的标记与标注
2、管螺纹
管螺纹的标记标注在由大径处的引出线上或由对称中心线处引出的引出线
上，如图6-16 所示。
任务2 认识螺纹的标记与标注
的相关要素，我们必须学会用规定的格式和相应代号对标准螺纹进行标记与标
注。
任务2 认识螺纹的标记与标注
◆知识链接
一、 螺纹的种类
螺纹按用途的不同可分为连接螺纹和传动螺纹两大类。常用的连接螺纹
有普通螺纹、管螺纹等；传动螺纹有梯形螺纹、锯齿形螺纹和矩形螺纹等。
二、 螺纹的标记的标记
1、普通螺纹的标记
任务2 认识螺纹的标记与标注

机械制图-工程制图-标准件和常用件

机械制图-工程制图-标准件和常用件

L bm
L计= +0.2d+0.8d+0.3d
bm：
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
3 螺钉联接装配图的简化画法
L
bm δ
0.5d
螺钉长度：
L计=bm+δ
bm: 钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
常见的几种错误画法：
6——类型代号（深沟球轴承）。 2——尺寸系列代号。
05——内径代号（内径尺寸=05×5=25mm）。
2滚动轴承的画法
dA A/2 A/2
D
● 滚动轴承是标准件，在 装配图中通常采用简化
画法(比例画法）。
d (内径) ● 主要参数 D (外径)
B (宽度)
d、D、B 根据轴承代 号在画图前查标准确定。 （见附表26、27、28）
二、圆柱螺旋压力弹簧
⒈ 弹簧各部分的名称及尺寸关系 支撑圈数 n2 : 弹簧端部用
于支承或固定的圈数。
有效圈数 n : 保持节距相等
参加工作的圈数 ( 计算弹 簧刚度时的圈数）。
总圈数 n1 : 有效圈数与支
撑圈数之和。
n1=n+n2
d : 簧丝直径 D : 弹簧外径 D1 : 弹簧内径 D2 : 弹簧中径
⒉ 标注示例
例1： M 20 ×2 LH -5g6g - s
普通螺纹
短旋合长度
大径d＝20 螺距P=2 (细牙)
左旋
顶径公差带代号 中径公差带代号
例2： Tr40× 14（P7）－7H－L
梯形螺纹
大径D＝40 螺距P=7导程14线数
2
右旋
长旋合长度

标准件与常用件—绘制螺栓连接图(机械制图课件)

标准件与常用件—绘制螺栓连接图(机械制图课件)
模块三 机件的表达方法 任务一 机件外部形状的表达
基本视图
1
⒈ 形成
★ 主视图 ★ 俯视图 ★ 左视图
★ 右视图 从右向左投影
★ 仰视图 从下向上投影
★ 后视图 从后向前投影
2
⒉ 六个投影面的展开
仰视 主视
俯视 3
前
⒊ 六面图的
投影对应关系
后 上
右视
下
仰视 主视
左视 右 后视 左 长
高
俯视
左 长右
★ 度量对应关系 ——仍遵守“三等”规律 ★ 方位对应关系 除后视图外，靠近主视图的一侧是机件的后面,远离主视图的一边是机件的前面 同一图纸中，按基本视图配置时，一律不写视图名称
模块三 机件的表达方法 任务一：机件外部形状的表达
局部视图
1
三、局部视图
局部视图——将机件的某一部分（局部）向基本投影面投影所得的视图 画法
★ 将倾斜部分向辅助投影面投影
V
斜视图
机件向与基本投影面不平行的 平面投影所得的视图
2
斜视图的画法
A
A A
◆图的配置形式配置
◆允许将斜视图旋转配置
但需在斜视图上方标注——旋转符号
或
——字母在箭头一侧
3
B CA
B
★字母——要表达部位 箭头——投影方向
★视图上方标注相同字母
A
——视图名称
★局部视图范围
——用波浪线表示
C
★局部结构完整且外轮廓封闭
——波浪线可省略
★可按基本视图位置配置，也可按向视图的形 式配置
★按基本视图位置配置中间没有其它图隔开
模块三 机件的表达方法 任务一：机件外部形状的表达
二、向视图

机械制图完整图文课件-第7章标准件与常用件

机械制图完整图文课件-第7章标准件与常用件
内、外螺纹旋合在一起时，标记中的公差代号用斜线 分开，如M10×1－6H/6g。
螺纹
(2)管螺纹：管螺纹是位于管壁上用于连接的螺纹, 主要用来进行管道的连接，使其内外螺纹的配合紧密， 有直管和锥管两种。
55°非密封管螺纹： 特征代号都是G 与圆锥外螺纹旋合的圆柱内螺纹Rp 与圆锥外螺纹旋合的圆锥内螺纹Rc
如图所示圆柱面上一点a绕圆柱的轴线作等速旋转运动的同时又沿一条直线作等速直线运动a点形成的运动轨迹就是螺1112圆柱螺旋线在车床上加工螺纹是一种常见的螺纹加工方法将工件装夹在车床主轴的卡盘上工件随主轴作等速旋转即绕圆柱的轴线作等速旋转运动同时车刀沿轴线方向作等速移动即沿母线作等速直线运动
机械制图
第七章 标准件与常用件
7.1 螺纹及螺纹紧固件
一、螺纹 二、螺纹紧固件
螺纹
1、螺纹的形成
螺纹指的是在圆柱或圆锥等母体表面上制出的螺旋线 形的、具有特定截面的连续凸起和沟槽。
简单分类：
圆柱螺纹 母体形状
圆锥螺纹
外螺纹 母体上所处位置
内螺纹
螺纹
1、螺纹的形成
螺纹指的是在圆柱或圆锥等母体表面上制出的螺旋线 形的、具有特定截面的连续凸起和沟槽。
牙型为等边三角形(牙型角为60º)，细牙螺纹和粗牙螺
纹的区别是在大径相同的条件下，细牙螺纹比粗牙螺纹
的螺距小。圆柱管螺纹和圆锥管螺纹的牙型为等腰三角
形(牙型角为55º)。
螺纹
3、螺纹的种类
按螺纹的用途，可将螺纹分为 传动螺纹：
连接螺纹 传动螺纹
常用的有梯形螺纹、锯齿形螺纹和方形螺纹。梯形螺纹
的牙型为等腰梯形(牙型角为30º)。锯齿形螺纹的牙型
注意：
如果中径与顶径公差代号相同，则只注一个代号。如 M10—6g表示公称直径为10mm，右旋的粗牙普通螺纹(粗牙 普通螺纹不标螺距)，中径和顶径公差带皆为6g，旋合长度 按中等考虑。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第8章.标准件和常用件教学目标
8.1 螺纹
8.2 螺纹紧固件及其连接画法
8.3 键及其连接
8.4 销及其连接
8.5 弹簧
•机件，在结构形状、尺寸画法和标记等各个方面部已标准化称为标准件,如螺栓、螺钉、键和销等；有的已将部分重要参数标准化，系列化，称为常用件，如齿轮。

返回
第8章.标准件和常用件在绘图时，对这些
零件的形状相结构，不
需要按真实投影画出，
只要根据国家标准规定
的画法、代号或标记进
行绘图和标注标注，至
于它们的详细的结构和
尺寸可以根据标准的代
号和标记，查阅相应的
国家标准或机械零件手
册得出。

动画演示:单线螺旋线的形成
制在圆柱体外表面上的螺纹叫外螺纹。

制在圆柱体内表面上的螺纹叫内螺纹。

外螺纹的加工方法:
工件
三爪卡盘车刀
车外螺纹
动画演示：外螺纹加工方法
内螺纹的加工方法:
工件旋转
车刀沿轴
向移动
车内螺纹
对于加工直径较小的螺孔，可用如图所示的加工方法，先用钻头钻出光孔，再用丝锥攻螺纹.
８.1.2. 螺纹的结构要素
一、螺纹的结构
(1) 螺纹末端
(2) 螺纹收尾和退刀槽
返回
⑴螺纹末端
为了便于装配和防止螺纹起始圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。

倒角（圆锥面）平顶
圆顶（球面）
退刀槽
螺尾
⑵螺纹收尾和退刀槽
退刀纹
螺纹收尾
开始退刀
退出车刀外退刀槽
内退刀槽
退刀纹
车削螺纹时，因加工的刀具要退刀或其它原因，螺纹的未尾部分产生不完整的牙型，称为螺尾。

为了避免产生螺尾，可以在螺纹未尾处加工出一槽，称为退刀槽。

然后再车削螺纹。

８.1.2. 螺纹的结构要素
二、螺纹的要素
(1) 螺纹牙型
(2) 螺纹大径和小径
(3) 螺纹线数
(4) 螺纹螺距和导程
(5) 螺纹旋向
三角形在通过螺纹轴线的剖面上，螺纹的轮廓形。

梯形锯齿形
常用的有：
牙型
⑴螺纹的牙型
不同的螺纹牙型，有不同的用途。

动画演示:多线螺旋线的形成
⑸螺纹的旋向
左旋右旋
只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。

顺时针旋入的螺纹，称为右旋螺纹；逆时针旋入的螺纹，称为左旋螺纹。

连接螺纹传动螺纹
M
G
Tr
B
粗牙
细牙螺纹
管螺纹
梯形螺纹
锯齿形
螺纹
普通是最常用的连接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管
等薄壁管子上，用于管路
的连接。

用于各种机床的丝杠，作
传动用。

只能传递单方向的动力。

螺纹种类
特征
代号
外形图用途
常用的几种螺纹的特征代号及用途
螺纹终止线画粗实线
大径线画粗实线
小径线画细实线且画到倒角内小径≈0.85d
倒角圆不画
小径圆约画3/4圈
外螺纹剖视画法：
小径
大径A －A
螺纹终止线画一小段
剖面线画到大径线
A
A
⒈外螺纹的规定画法
螺纹终止线
大径线画细实线
小径线画粗实线倒角圆不画
大径圆约画3/4圈剖面线画到小径线
即粗实线位置
A
A A －A
⒉内螺纹的规定画法
1.粗牙普通螺纹螺纹的旋合长度用字母S(短）、N （中）、L （长）表示，当为中等旋合长度时，此代号可省略不注。

标注时不注螺距
M24-5g6g-S
中径公差代号
顶径公差代号
3 标注示例
2.细牙普通螺纹要注螺距
顶
3.梯形螺纹单线、右旋梯形螺纹标注
T r40x7-7g
中径公差代号
3.管螺纹的标记
(1) 非螺纹密封管螺纹的标记
非螺纹密封的管螺纹公差等级对外螺纹分A、B两级，内螺纹只有一种等级
特殊螺纹的标注
非标准螺纹的标注特
特殊螺纹的标准，应在牙型符号前加注“特”字，并注出大径和螺距
应注出螺纹的大径、小径、螺距和牙型的尺寸
8.2.1螺纹紧固件的种类及规定标记开槽盘头螺钉平垫圈
弹簧垫圈1型六角螺母双头螺柱六角头螺栓开槽锥端紧定螺钉开槽沉头螺钉内六角圆柱头螺钉返回
1 常用的螺纹紧固件有：
螺母标记示例
六角螺母
规定标记:
螺母GB/T6170-2000-M20。
