机械制图常用标准件标注

机械制图常⽤标准件标注螺栓M 含弹平垫GB/T5782-2000螺钉M 含弹平垫GB/T70.1-2000螺母M 含弹平垫GB/T41-2000⼗字槽沉头螺钉M GB/T819.1—2000深沟球轴承6 GB/T276-1994推⼒球轴承5 GB/T 301-1994圆柱滚⼦轴承N GB/T283-1994圆锥滚⼦轴承3 GB/T297-1994调⼼球轴承1 GB/T281-1994⾓接触球轴承7 GB/T292-1994六⾓头螺栓长度系列：2,3,4,5,6,8,10,12,16,20,25,30,35,40,45,50,55,60,65,70,80,90,100,110,120, 130,10,150,160,180,200,220,240,260,280,300,320,30,360,380,400,420螺纹规格d=M12，公称长度l=80、性能等级10。

9，表⾯氧化、产品等级A级六⾓头螺栓标记：螺栓：GB/T5783—2000-M12x80-10.9-A-O普通平键长度系列：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400，450，500。

普通平键标记：平头普通平键（B型）b=16,h=10,L=100：键B16x100 GB/T1096-1979（A 型不标A）弹簧垫圈：标准型弹簧垫圈（GB/93-1987）、轻型弹簧垫圈（GB/T859-1987）、重型弹簧垫圈（GB/T7244-1987）标记：规格16mm、材料65Mn、表⾯氧化的标准型弹簧垫圈：垫圈GB/T93 16平垫圈：平垫圈C级（GB/T95-1985）、⼤垫圈A和C级(GB/T96-1985)、特⼤垫圈C级（GB/T5287-1985）、⼩垫圈A级（GB/T848-1985）、平垫圈A级（GB/T97.1-1985）圆螺母⽤⽌动垫圈GB/T858-1988 10~200锥形锁紧垫圈GB/T956.1-1987 3~12内齿锁紧垫圈GB/T861.1-1987 2~20外齿锁紧垫圈GB/T862.1-1987 2~20单⽿⽌动垫圈GB/T854-1988 2.5~48双⽿⽌动垫圈GB/T855-1988 2.5~48外⾆⽌动垫圈GB/T856-1988 2.5~48螺钉锁紧挡圈GB/T884-1986 20~100带锁圈的螺钉锁紧挡圈GB/T885-1986 8~200钢丝锁圈GB/T921-1986 15~100螺钉紧固轴端挡圈GB/T891-1986 20~100螺栓紧固轴端挡圈GB/T891-1986 20~100双孔轴端挡圈JB/ZQ4349-1997 40~260轴端⽌动垫⽚JB/ZQ4347-1997 40~260B=20，L=45标记：⽌动垫⽚20x45 JB/ZQ4347 轴端挡板JB/ZQ4348-1997 40~400轴直径d=50mm的轴端挡板：挡板50 JB/ZQ4348 孔⽤弹性挡圈 A 型GB/T893.1-1986 8~200孔⽤弹性挡圈B型GB/T893.2-1986 20~200轴⽤弹性挡圈 A 型GB/T894.1-1986 3~200轴⽤弹性挡圈B型GB/T894.2-1986 20~200孔⽤钢丝挡圈GB/T895.1-1986 7~125轴⽤弹性挡圈GB/T895.2-1986 4~125油杯M10*1 JB/T7940.1-1995 (M6\M8*1\M10*1)。

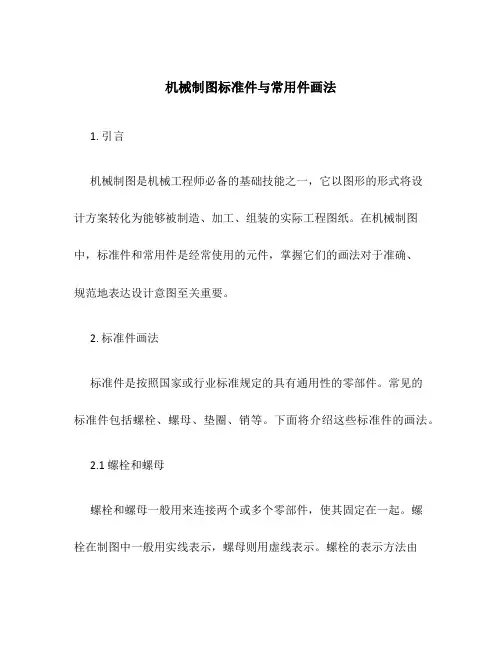

机械制图标准件与常用件画法1. 引言机械制图是机械工程师必备的基础技能之一，它以图形的形式将设计方案转化为能够被制造、加工、组装的实际工程图纸。

在机械制图中，标准件和常用件是经常使用的元件，掌握它们的画法对于准确、规范地表达设计意图至关重要。

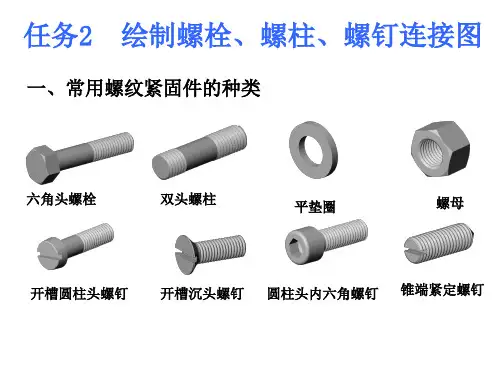

2. 标准件画法标准件是按照国家或行业标准规定的具有通用性的零部件。

常见的标准件包括螺栓、螺母、垫圈、销等。

下面将介绍这些标准件的画法。

2.1 螺栓和螺母螺栓和螺母一般用来连接两个或多个零部件，使其固定在一起。

螺栓在制图中一般用实线表示，螺母则用虚线表示。

螺栓的表示方法由螺纹的直径、长度和材料规定，螺母的表示方法则由螺纹的直径和材料规定。

例如，一个M10×1.5的螺栓可以用以下的形式表示：M10×1.5 L30 45#钢表示螺栓直径为10mm，螺距为1.5mm，长度为30mm，材料为45#钢。

2.2 垫圈垫圈一般用于增加紧固件与零部件之间的压力分布面积，起到防止局部面受损的作用。

在制图中，垫圈用圆形表示，通常在螺栓或螺母的下方标注尺寸。

例如，一个内径为10mm、外径为20mm的垫圈可以用以下的形式表示：φ20×φ10×2表示垫圈的外径为20mm，内径为10mm，厚度为2mm。

2.3 销销一般用来连接或定位零部件，常见的有平销和弹簧销。

在制图中，平销用实线表示，弹簧销用虚线表示。

例如，一根直径为5mm、长度为20mm的平销可以用以下的形式表示：φ5×20表示平销的直径为5mm，长度为20mm。

3. 常用件画法常用件是根据设计需要而选用的不同材料制成的零部件。

这些部件在机械设计中经常使用，例如齿轮、轴承、橡胶制品等。

3.1 齿轮齿轮用于传递动力和转动运动，根据齿数的不同可以分为直齿轮、斜齿轮、锥齿轮等。

在制图中，齿轮可以用直径、齿数、模数等参数来标注。

例如，一个模数为2、直径为40mm的20齿直齿轮可以用以下的形式表示：20Z M=2 D=40表示齿数为20，模数为2，直径为40mm。
