机械制图 标准件的表示

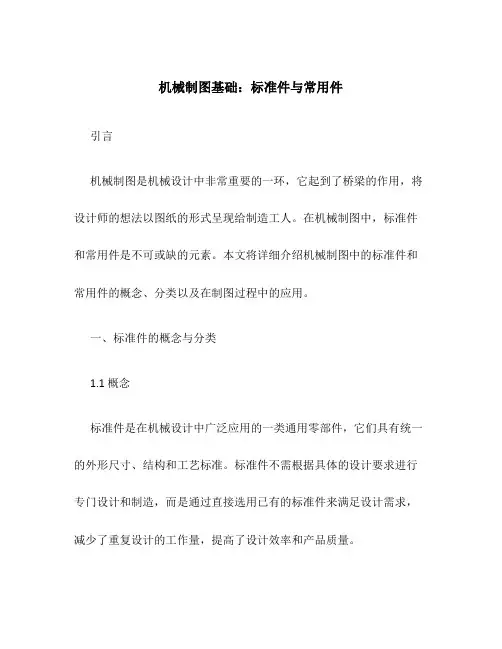

机械制图基础：标准件与常用件引言机械制图是机械设计中非常重要的一环，它起到了桥梁的作用，将设计师的想法以图纸的形式呈现给制造工人。

在机械制图中，标准件和常用件是不可或缺的元素。

本文将详细介绍机械制图中的标准件和常用件的概念、分类以及在制图过程中的应用。

一、标准件的概念与分类1.1 概念标准件是在机械设计中广泛应用的一类通用零部件，它们具有统一的外形尺寸、结构和工艺标准。

标准件不需根据具体的设计要求进行专门设计和制造，而是通过直接选用已有的标准件来满足设计需求，减少了重复设计的工作量，提高了设计效率和产品质量。

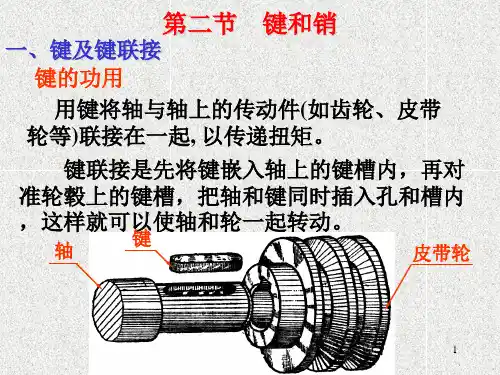

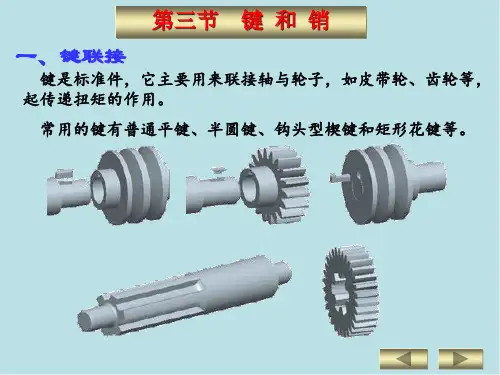

1.2 分类标准件按照其功能和用途可以分为以下几类：1.2.1 力传动标准件力传动标准件主要用于机械装置的力的传递，包括键、销、联轴器等。

1.2.2 固定连接标准件固定连接标准件用于连接和固定机械装置的零部件，包括螺栓、螺母、垫圈等。

1.2.3 导向定位标准件导向定位标准件用于导向和定位机械装置的零部件，包括滑轨、轴承、销轴等。

1.2.4 密封连接标准件密封连接标准件用于密封机械装置的零部件，包括垫片、密封圈、油封等。

1.3 标准件的优点标准件在机械制图中的应用具有以下优点：•减少设计的重复性工作，提高设计效率。

•缩短产品的开发周期。

•提高产品的质量和可靠性。

•方便维修和更换，降低维护成本。

•降低制造成本，提高生产效率。

二、常用件的概念与分类2.1 概念常用件是指在机械制图中经常使用的一类标准件，它们具有广泛的适用性和多样化的用途。

与标准件相比，常用件更加便于定制和适应各类机械装置的需要。

2.2 分类常用件按照其用途和特点可以分为以下几类：2.2.1 传动件传动件是机械装置中实现动力传递和转换的零部件，包括齿轮、皮带、链条等。

2.2.2 运动件运动件是机械装置中实现运动和控制的零部件，包括滑块、导轨、凸轮等。

2.2.3 支撑件支撑件用于支撑和固定机械装置的零部件，包括支架、座板、轴承等。

2.2.4 传感器传感器用于检测和测量机械装置的运动状态和环境参数，包括温度传感器、压力传感器等。

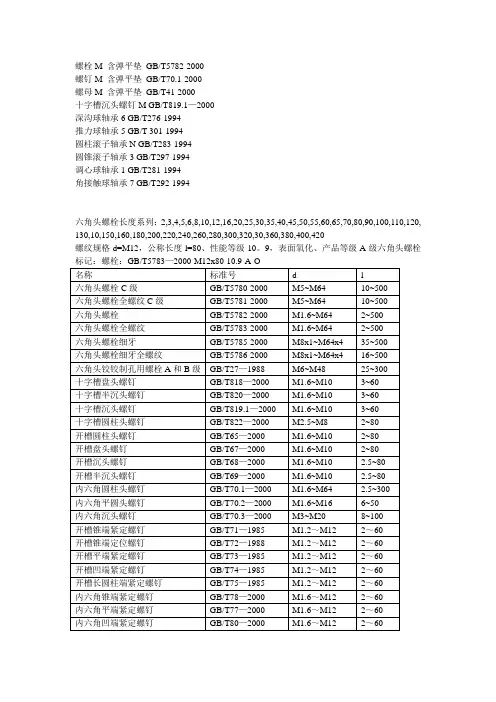

螺栓M 含弹平垫GB/T5782-2000螺钉M 含弹平垫GB/T70.1-2000螺母M 含弹平垫GB/T41-2000十字槽沉头螺钉M GB/T819.1—2000深沟球轴承6 GB/T276-1994推力球轴承5 GB/T 301-1994圆柱滚子轴承N GB/T283-1994圆锥滚子轴承3 GB/T297-1994调心球轴承1 GB/T281-1994角接触球轴承7 GB/T292-1994六角头螺栓长度系列：2,3,4,5,6,8,10,12,16,20,25,30,35,40,45,50,55,60,65,70,80,90,100,110,120, 130,10,150,160,180,200,220,240,260,280,300,320,30,360,380,400,420螺纹规格d=M12，公称长度l=80、性能等级10。

9，表面氧化、产品等级A级六角头螺栓标记：螺栓：GB/T5783—2000-M12x80-10.9-A-O普通平键长度系列：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400，450，500。

普通平键标记：平头普通平键（B型）b=16,h=10,L=100：键B16x100 GB/T1096-1979（A 型不标A）弹簧垫圈：标准型弹簧垫圈（GB/93-1987）、轻型弹簧垫圈（GB/T859-1987）、重型弹簧垫圈（GB/T7244-1987）标记：规格16mm、材料65Mn、表面氧化的标准型弹簧垫圈：垫圈GB/T93 16平垫圈：平垫圈C级（GB/T95-1985）、大垫圈A和C级(GB/T96-1985)、特大垫圈C级（GB/T5287-1985）、小垫圈A级（GB/T848-1985）、平垫圈A级（GB/T97.1-1985）圆螺母用止动垫圈GB/T858-1988 10~200锥形锁紧垫圈GB/T956.1-1987 3~12内齿锁紧垫圈GB/T861.1-1987 2~20外齿锁紧垫圈GB/T862.1-1987 2~20单耳止动垫圈GB/T854-1988 2.5~48双耳止动垫圈GB/T855-1988 2.5~48外舌止动垫圈GB/T856-1988 2.5~48螺钉锁紧挡圈GB/T884-1986 20~100带锁圈的螺钉锁紧挡圈GB/T885-1986 8~200钢丝锁圈GB/T921-1986 15~100螺钉紧固轴端挡圈GB/T891-1986 20~100螺栓紧固轴端挡圈GB/T891-1986 20~100双孔轴端挡圈JB/ZQ4349-1997 40~260轴端止动垫片JB/ZQ4347-1997 40~260B=20，L=45标记：止动垫片20x45 JB/ZQ4347 轴端挡板JB/ZQ4348-1997 40~400轴直径d=50mm的轴端挡板：挡板50 JB/ZQ4348 孔用弹性挡圈 A 型GB/T893.1-1986 8~200孔用弹性挡圈B型GB/T893.2-1986 20~200轴用弹性挡圈 A 型GB/T894.1-1986 3~200轴用弹性挡圈B型GB/T894.2-1986 20~200孔用钢丝挡圈GB/T895.1-1986 7~125轴用弹性挡圈GB/T895.2-1986 4~125油杯M10*1 JB/T7940.1-1995 (M6\M8*1\M10*1)。

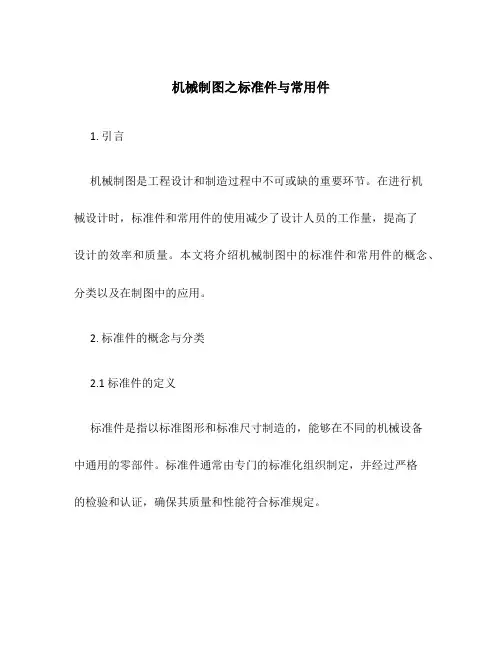

机械制图之标准件与常用件1. 引言机械制图是工程设计和制造过程中不可或缺的重要环节。

在进行机械设计时，标准件和常用件的使用减少了设计人员的工作量，提高了设计的效率和质量。

本文将介绍机械制图中的标准件和常用件的概念、分类以及在制图中的应用。

2. 标准件的概念与分类2.1 标准件的定义标准件是指以标准图形和标准尺寸制造的，能够在不同的机械设备中通用的零部件。

标准件通常由专门的标准化组织制定，并经过严格的检验和认证，确保其质量和性能符合标准规定。

2.2 标准件的分类标准件根据形状和功能的不同可以分为以下几类：2.2.1 连接件连接件是用于连接两个或多个零部件的标准件。

常见的连接件有螺栓、螺母、垫圈等。

这些连接件根据标准规定的尺寸和性能要求进行制造，能够确保连接的牢固和正常工作。

2.2.2 导向与传动件导向件和传动件用于实现零部件的相对运动和力的传递。

例如，轴承、齿轮、联轴器等都属于导向与传动件。

这些标准件的几何形状和尺寸符合标准规范，能够保证零部件的运动精度和传动效果。

2.2.3 表面处理件表面处理件用于改善零部件的表面性质，增加其耐磨性、耐腐蚀性、美观性等。

常用的表面处理件有涂层、电镀、抛光等。

这些标准件根据标准规定的处理方法和参数进行加工，确保零部件的质量和性能满足要求。

3. 常用件的概念与分类3.1 常用件的定义常用件是指在机械设计和制造中经常使用的非标准化零部件。

与标准件不同，常用件没有统一的标准图形和尺寸，其制造和使用都需要根据具体的设计需求进行。

3.2 常用件的分类常用件根据功能和应用的不同可以分为以下几类：3.2.1 功能件功能件是机械设备中具有特定功能的零部件，例如减速器、气缸、阀门等。

由于功能件的形状和尺寸具有一定的特殊性，无法通过标准件来满足设计要求，因此需要根据实际需要进行设计和制造。

3.2.2 特殊连接件特殊连接件是用于连接零部件的非标准化零部件。

由于连接的特殊性，常规的螺栓、螺母等标准件无法满足要求，因此需要设计和制造特殊的连接件。

机械制图标准件与常用件画法1. 引言机械制图是机械工程师必备的基础技能之一，它以图形的形式将设计方案转化为能够被制造、加工、组装的实际工程图纸。

在机械制图中，标准件和常用件是经常使用的元件，掌握它们的画法对于准确、规范地表达设计意图至关重要。

2. 标准件画法标准件是按照国家或行业标准规定的具有通用性的零部件。

常见的标准件包括螺栓、螺母、垫圈、销等。

下面将介绍这些标准件的画法。

2.1 螺栓和螺母螺栓和螺母一般用来连接两个或多个零部件，使其固定在一起。

螺栓在制图中一般用实线表示，螺母则用虚线表示。

螺栓的表示方法由螺纹的直径、长度和材料规定，螺母的表示方法则由螺纹的直径和材料规定。

例如，一个M10×1.5的螺栓可以用以下的形式表示：M10×1.5 L30 45#钢表示螺栓直径为10mm，螺距为1.5mm，长度为30mm，材料为45#钢。

2.2 垫圈垫圈一般用于增加紧固件与零部件之间的压力分布面积，起到防止局部面受损的作用。

在制图中，垫圈用圆形表示，通常在螺栓或螺母的下方标注尺寸。

例如，一个内径为10mm、外径为20mm的垫圈可以用以下的形式表示：φ20×φ10×2表示垫圈的外径为20mm，内径为10mm，厚度为2mm。

2.3 销销一般用来连接或定位零部件，常见的有平销和弹簧销。

在制图中，平销用实线表示，弹簧销用虚线表示。

例如，一根直径为5mm、长度为20mm的平销可以用以下的形式表示：φ5×20表示平销的直径为5mm，长度为20mm。

3. 常用件画法常用件是根据设计需要而选用的不同材料制成的零部件。

这些部件在机械设计中经常使用，例如齿轮、轴承、橡胶制品等。

3.1 齿轮齿轮用于传递动力和转动运动，根据齿数的不同可以分为直齿轮、斜齿轮、锥齿轮等。

在制图中，齿轮可以用直径、齿数、模数等参数来标注。

例如，一个模数为2、直径为40mm的20齿直齿轮可以用以下的形式表示：20Z M=2 D=40表示齿数为20，模数为2，直径为40mm。
