第十章 建筑施工图§10-1 概述一、房屋的组成及作用按房屋构件功能及使用不同分类。
1、房屋建筑：民用建筑、工业建筑。
2、防护构件：屋面、外墙、雨蓬、外窗等。
3、承重构件：基础、梁、板、柱、（墙）等。
4、交通构件：台阶、楼梯、走廊。
5、通风采光：窗。
6、分隔构件：内墙、门。
7、保护墙身构件：踏脚、斜脚、防潮层。
8、排水构件：天沟、排水管、散水、明沟。
二、施工图产生及其分类：设计 初步设计1、房屋建造 施工图设计施工2、建设单位−−−−→设计任务设计单位−−−−→设计方案审批（建设单位、立项批准单位、城建部门）−−→设计单位−−−−→施工图设计工程预算−−→施工招投标−−→施工单位施工−−−−→工程监理验收−−→交付使用。
3、施工图分类：（1）建筑施工图（建施）；（2）结构施工图（结施）；（3）设备施工图（设施）。
施工图特点：（1）正投影；（2）缩小比例多；（3）图例较多、符号较多；（4）剖面多；（5）特殊要求多。
三、施工图中常用符号定位轴线：一般在承重构件轴线上、应以编号。
规定：从下向上↑A字母数字→从左向右2、分轴线：分轴线是2定位轴线之间的一个轴线。
注意：（1）编号对字母是依下开始；对数字是依左开始。
（2）分母跟定位轴线。
分子以数字定，可以是1、2······3、标高符号：（1）标高是以米为单位，注至小数点后3位（至mm）零高点标记±0.000，负高点—0.001······，正高点0.001······（2）标高符号画法4、索引符号：索引是对原因某些部位构件（需加以放大等说明）引出来。
5、详图符号：6、指北针：①指北针指明方向；②指北针一般在总图和底层平面图上③指北针的图一般为24mm7、因为建筑施工图有许多剖面图，所以要画剖面材料符号，规定的符号图例P279表10-1。

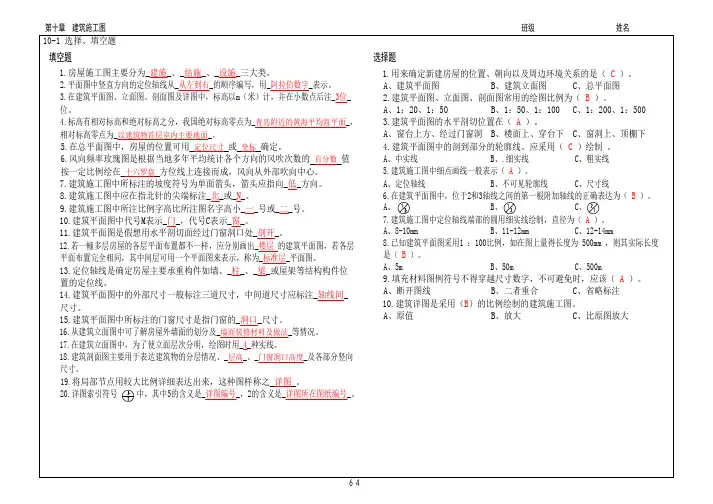

班级 姓名第十章 建筑施工图 6410-1 选择、填空题填空题1.房屋施工图主要分为_建施_、_结施_、_设施_三大类。
2.平面图中竖直方向的定位轴线从_从左到右_的顺序编写，用_阿拉伯数字_表示。
3.在建筑平面图、立面图、剖面图及详图中，标高以m（米）计，并在小数点后注_3位_位。
4.标高有相对标高和绝对标高之分，我国绝对标高零点为_青岛附近的黄海平均海平面_，相对标高零点为_以建筑物首层室内主要地面_。
5.在总平面图中，房屋的位置可用 定位尺寸 或 坐标 确定。
6.风向频率玫瑰图是根据当地多年平均统计各个方向的风吹次数的 百分数 值按一定比例绘在 十六罗盘 方位线上连接而成，风向从外部吹向中心。
7.建筑施工图中所标注的坡度符号为单面箭头，箭头应指向_低_方向。
8.建筑施工图中应在指北针的尖端标注_北_或_N _。
9.建筑施工图中所注比例字高比所注图名字高小_一_号或_二_号。
10.建筑平面图中代号M表示_门_，代号C表示_窗_。
11.建筑平面图是假想用水平剖切面经过门窗洞口处_剖开_。
12.若一幢多层房屋的各层平面布置都不一样，应分别画出_楼层 的建筑平面图，若各层平面布置完全相同，其中间层可用一个平面图来表示，称为_标准层_平面图。
13.定位轴线是确定房屋主要承重构件如墙、_柱_、_梁_或屋架等结构构件位置的定位线。
14.建筑平面图中的外部尺寸一般标注三道尺寸，中间道尺寸应标注_轴线间_尺寸。
15.建筑平面图中所标注的门窗尺寸是指门窗的_洞口_尺寸。
16.从建筑立面图中可了解房屋外墙面的划分及_墙面装修材料及做法_等情况。
17.在建筑立面图中，为了使立面层次分明，绘图时用_4_种实线。
18.建筑剖面图主要用于表达建筑物的分层情况、_层高_、_门窗洞口高度_及各部分竖向尺寸。
19.将局部节点用较大比例详细表达出来，这种图样称之 详图 。
20.详图索引符号 中，其中5的含义是_详图编号_，2的含义是_详图所在图纸编号_。
建筑工程制图与识图第十章建筑给水排水施工图10.1 概述一、给水排水工程简介给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程，它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。
1、给水排水工程包括给水工程和排水工程。
1）给水工程包括水源取水、水质净化、净水输送、配水使用等。
2）排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总，再经过污水处理后排放出去。
2、给水排水工程图按内容大致分为：1）室内给水排水施工图2）室外给水排水施工图3）水处理设备构筑物工艺图下面着重介绍室内给水排水施工图。
进户管→水表→干管→支管→用水设备室内给水排水系统排水设备→支管→干管→户外排出管室内排水系统：自各污水、废水收集设备（如卫生洁具、洗涤池等）将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。
二、给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样，以供交流设计和施工人员按图施工。
给水排水施工图一般是由基本图和详图组成，基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等；详图表明各局部的详细尺寸及施工要求。
三、给水排水施工图的一般规定及图示特点1、一般规定绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1－86及《给水排水制图标准》GBJ 106－87等相关制图标准。
1）图线酒泉职业技术学院给水排水施工图，采用的各种线型应符合表10-1的规定。
2）比例建筑给排水平面图采用的比例有：1：200、1：150、1：100，且宜与建筑专业一致；建筑给排水轴侧图采用的比例有：1：150、1：100、1：50，且宜与相应图纸一致。
3）标高与管径室内工程应标注相对标高。
压力管道应标注管中心标高；重力流管道宜标注管底标高。
标高单位为m。
管径的表达方式，依据管材不同，可标注公称直径DN、外径D×壁厚、内径d等。
