市政工程CAD课件PPT第10章 市政给水施工图的绘制

《市政工程CAD》编写组
10.3 设计总说明
与排水施工图设计总说明类似，给水施工图设计
说明主要也是用于介绍工程概况、设计依据、设计 内容、施工说明、验收标准和施工质量要求、施工 注意事项以及特殊情况处理方法等，也是对整个设 计图纸的概括说明，可以指导施工单位看懂图纸并 按图施工。有时候，也把图例放置在设计总说明最 后。 设计总说明的具体内容可以参考已有的类似工程， 也可以新建空白图形文件并按实际情况输入。一般 应新建文字图层并进行文字样式的设置，以多行文 字输入。
9 《市政工程CAD》编写组
10.4.2 图形绘制 给水管线的精确定位。根据管位图中已确定的管位， 利用偏移（OFFSET）命令偏移道路中心线至给水 管道位置，并修改其为给水管道层。 预留支管的位置确定与绘制。根据道路两侧集中用 水点（如居住小区、企业等）的位置、道路交叉口 规划或已建给水管道的管位等，结合实际情况布置 预留支管。通常以直线（LINE）或构造线（XLINE） 命令结合偏移（OFFSET）命令确定最终的预留支 管位置。 消火栓的布置。消火栓沿道路两侧交替布置，间距 不大于110m。消火栓一般布置在道路侧石边0.5m 处，水源就近从预留支管上开三通接出。可用画圆 （CIRCLE）命令（半径R取110）大致估计道路另 一侧消火栓的位置。
10 《市政工程CAD》编写组



阀门等附件的布置。除了消火栓自带的阀门外，在 各预留支管和道路交叉口等位置均应布置阀门，以 方便管道检修时切断水源。此外，若设计管道与现 有管道衔接（新旧管衔接），还需布置闸阀和止回 阀等附件；若衔接时管径不一致，则需布置异径管 （大小头）。 管道分支和管线交叉处的标高计算与标注。该步骤 通常与给水纵断面图的绘制交替进行。给水纵断面 图设计时，根据设计路面标高和给水管道设计管顶 覆土，计算相关桩号处的设计管外顶标高，并将结 果标注在纵断面图和给水平面图上。 管道信息标注。管道信息包括设计管道的管径、新 旧管衔接时的旧管相关信息和预留支管的桩号与管 径等。

2 《市政工程CAD》编写组
与市政排水施工图设计类似，市政给水施工图的
设计，通常是在给水工程初步设计和道路相关施工 图基础上进行的。此外，根据“压力管线让重力自 流管线”的布管原则，市政给水施工图通常在排水 施工图完成之后进行。 市政给水施工图的设计内容包括市政道路下的给 水管道系统及其附件等。其设计文件一般应包括： 图纸目录、设计总说明、材料表、给水平面图、给 水节点详图和给水纵断面图等。当给水管道穿越铁 路、房屋、河流等障碍需局部加强时，还应绘制出 局部加强的工艺、结构图（如给水管道过桥布置详 图）等。
4 《市政工程CAD》编写组
10.2 管网平差
在进行路段的给水施工图绘制前，需要确定给水管道的
各设计参数，如流量、流速、管径和水头损失等。其中管 径是直接标注在给水平面图上的重要参数。 给水管网有树状网和环状网两种基本形式。当设计的管 段为环状网的一部分时，则需进行管网平差，以确定其最 终的各设计参数。 管网平差的常用方法有手工平差和软件平差两种。手工 平差计算速度慢，计算结果精度低。软件平差是管网平差 的常用方法。有专门的平差软件（如美国的EPAnet），也 有将平差功能作为设计软件一个模块的（如鸿业市政管 线）。这些软件平差均以计算环状网各设计管段的流量、 流速、管径和水头损失等参数为目的。 5
3 《市政工程CAD》编写组
10.1 基础资料的搜集
基础资料可由建设单位提供或在建设单位的配合下 由设计人员收集。 设计任务相关的资料：相关规划、初步设计资料 等，从中明确设计范围、供水水源和现状资料（现 有水厂或水源引入点、现有给排水系统和集中用水 点位置与需水量等）。 自然因素相关的资料：地形图资料、气象资料、 水文资料和地质资料等。 设计相关的国家法律法规、地方标准和条例、设 计规范和标准等。
《市政工程CAD》编写组
10.4.1 绘图准备 打开排水平面图并另存为“给水平面图.dwg”。插入 图框并进行相关内容的输入。 用清理（PURGE）命令进行图形清理。 关闭或冻结无关的图层，如控制点坐标、转弯半径 和道路桩号等。 设置图层和标注样式等。通过设计中心移植已有工 程的图层与标注样式等内容，或新建相关图层并设 置特性、标注样式等。 相关图例符号的准备。给水施工图设计的图例符号 较排水的多，用户可自行绘制或从已有工程中复制 粘贴相关图例符号，如各种阀门（闸阀、止回阀、 排气阀和排泥阀等）与井、异径管（大小头）和消 火栓等。图例符号建议分别定义为图块，方便统一 修改与工程量统计。
市政工程CAD 10
《市政工程CAD》编写组
第10章 市政给水施工图的绘制
知识点

基础知识：市政给水施工图设计文件的组成及其图形内 容。 重点知识：市政给水施工图的绘制方法与操作步骤。
技能要求
熟练运用AutoCAD进行市政给水施工图的绘制。 掌握市政给水施工图的绘图内容、步骤与注意点。
6 《市政工程CAD》编写组
7 《市政工程CAD》编写组

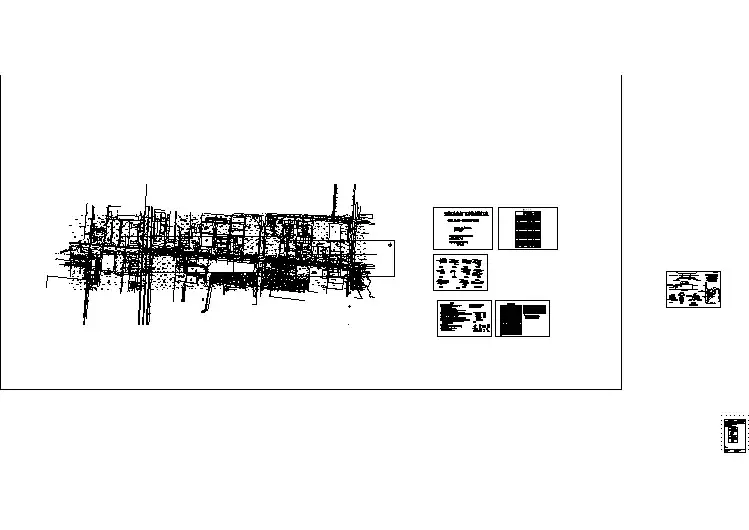

10.4 给水平面图
给水平面图是给水管道设计的重要组成部分。图上应表
示出地形、地物、道路、管（渠）平面位置、转角度数 及坐标，示意穿越铁路、公路、河流、各类地下管缆等 主要障碍的位置，布置平面管件、各类阀门、消火栓等 管道附件以及泄水管、连通管等的位置。 还应标注给水管道的管径及其与道路中心线的间距等； 标明给水预留支管处的标高、预留支管的管径与中心桩 号；标明各类阀门、消火栓等附件和泄水管、连通管等 的位置；标明给水管道（包括干管和预留支管）与其他 工程管线交叉的位置及交叉处的管道性质、管径和标高； 示意给水管道穿越铁路、公路、河流、各类地下管缆等 主要障碍的位置。此外，与给水管道节点详图对应，平 面图上应标明各节点的范围线和编号。 给水平面图的绘图比例通常与道路和排水平面设计图一 致，一般为1:500或1:1000。 8
