第十章 建筑施工图§10-1 概述一、房屋的组成及作用按房屋构件功能及使用不同分类。
1、房屋建筑:民用建筑、工业建筑。
2、防护构件:屋面、外墙、雨蓬、外窗等。
3、承重构件:基础、梁、板、柱、(墙)等。
4、交通构件:台阶、楼梯、走廊。
5、通风采光:窗。
6、分隔构件:内墙、门。
7、保护墙身构件:踏脚、斜脚、防潮层。
8、排水构件:天沟、排水管、散水、明沟。
二、施工图产生及其分类:设计 初步设计1、房屋建造 施工图设计施工2、建设单位−−−−→设计任务设计单位−−−−→设计方案审批(建设单位、立项批准单位、城建部门)−−→设计单位−−−−→施工图设计工程预算−−→施工招投标−−→施工单位施工−−−−→工程监理验收−−→交付使用。
3、施工图分类:(1)建筑施工图(建施);(2)结构施工图(结施);(3)设备施工图(设施)。
施工图特点:(1)正投影;(2)缩小比例多;(3)图例较多、符号较多;(4)剖面多;(5)特殊要求多。
三、施工图中常用符号定位轴线:一般在承重构件轴线上、应以编号。
规定:从下向上↑A字母数字→从左向右2、分轴线:分轴线是2定位轴线之间的一个轴线。
注意:(1)编号对字母是依下开始;对数字是依左开始。
(2)分母跟定位轴线。
分子以数字定,可以是1、2······3、标高符号:(1)标高是以米为单位,注至小数点后3位(至mm)零高点标记±0.000,负高点—0.001······,正高点0.001······(2)标高符号画法4、索引符号:索引是对原因某些部位构件(需加以放大等说明)引出来。
5、详图符号:6、指北针:①指北针指明方向;②指北针一般在总图和底层平面图上③指北针的图一般为24mm7、因为建筑施工图有许多剖面图,所以要画剖面材料符号,规定的符号图例P279表10-1。

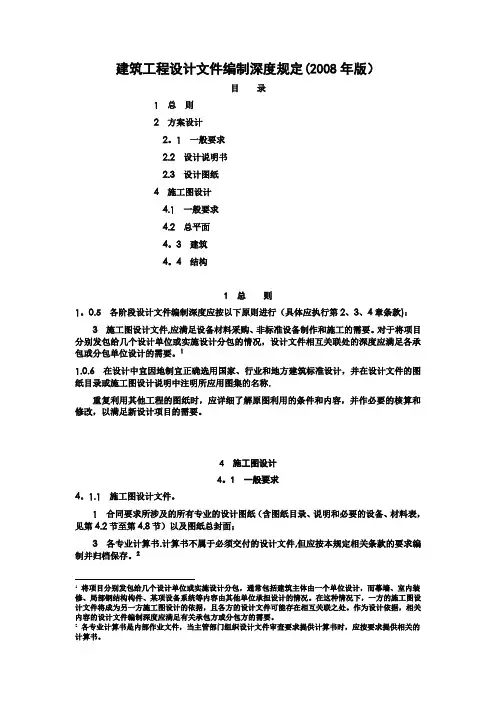

建筑工程设计文件编制深度规定(2008年版)目录1 总则2 方案设计2。
1 一般要求2.2 设计说明书2.3 设计图纸4 施工图设计4.1 一般要求4.2 总平面4。
3 建筑4。
4 结构1 总则1。
0.5 各阶段设计文件编制深度应按以下原则进行(具体应执行第2、3、4章条款):3 施工图设计文件,应满足设备材料采购、非标准设备制作和施工的需要。
对于将项目分别发包给几个设计单位或实施设计分包的情况,设计文件相互关联处的深度应满足各承包或分包单位设计的需要。
11.0.6 在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计,并在设计文件的图纸目录或施工图设计说明中注明所应用图集的名称.重复利用其他工程的图纸时,应详细了解原图利用的条件和内容,并作必要的核算和修改,以满足新设计项目的需要。
4 施工图设计4。
1 一般要求4。
1.1 施工图设计文件。
1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表,见第4.2节至第4.8节)以及图纸总封面;3 各专业计算书.计算书不属于必须交付的设计文件,但应按本规定相关条款的要求编制并归档保存。
21将项目分别发包给几个设计单位或实施设计分包,通常包括建筑主体由一个单位设计,而幕墙、室内装修、局部钢结构构件、某项设备系统等内容由其他单位承担设计的情况。
在这种情况下,一方的施工图设计文件将成为另一方施工图设计的依据,且各方的设计文件可能存在相互关联之处。
作为设计依据,相关内容的设计文件编制深度应满足有关承包方或分包方的需要。
2各专业计算书是内部作业文件,当主管部门组织设计文件审查要求提供计算书时,应按要求提供相关的计算书。
4。
1。
2 总封面标识内容。
31 项目名称;2 设计单位名称;3 项目的设计编号;4 设计阶段;5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章;6 设计日期(即设计文件交付日期)。
4。
3 建筑4。
3。

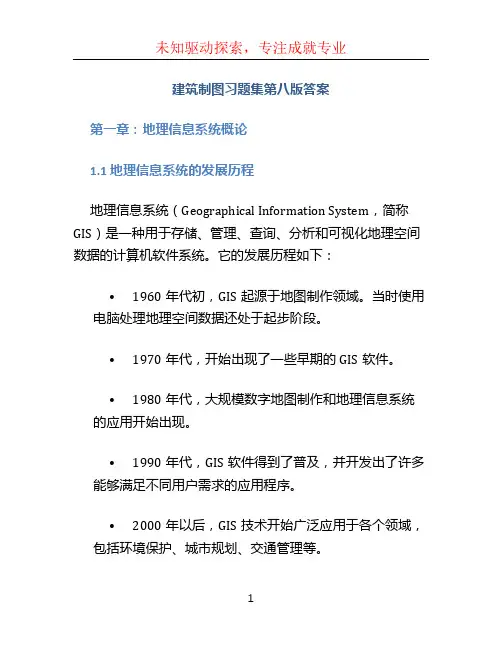

建筑制图习题集第八版答案第一章:地理信息系统概论1.1 地理信息系统的发展历程地理信息系统(Geographical Information System,简称GIS)是一种用于存储、管理、查询、分析和可视化地理空间数据的计算机软件系统。
它的发展历程如下:•1960年代初,GIS起源于地图制作领域。
当时使用电脑处理地理空间数据还处于起步阶段。
•1970年代,开始出现了一些早期的GIS软件。
•1980年代,大规模数字地图制作和地理信息系统的应用开始出现。
•1990年代,GIS软件得到了普及,并开发出了许多能够满足不同用户需求的应用程序。
•2000年以后,GIS技术开始广泛应用于各个领域,包括环境保护、城市规划、交通管理等。
1.2 地理信息系统的基本原理地理信息系统的基本原理包括数据采集、数据存储、数据管理、数据分析和数据可视化等。
•数据采集:通过现场勘测、遥感技术和全球卫星定位系统(GPS)等手段获取地理空间数据。
•数据存储:将采集到的地理空间数据存储在数据库中,以便于后续的查询和分析。
•数据管理:对存储的地理空间数据进行管理,包括数据的组织、更新和维护等。
•数据分析:通过GIS软件进行地理空间数据的分析,包括空间分析、统计分析和网络分析等。
•数据可视化:将分析结果以地图形式呈现,使用户能够更直观地理解和使用地理信息。
1.3 地理信息系统的应用领域地理信息系统在许多领域都有广泛的应用,包括但不限于:•环境保护:用于监测和管理环境资源,预测和评估环境影响等。
•城市规划:用于土地利用规划、城市交通规划和城市建设管理等。
•交通管理:用于交通规划、道路网络优化和交通指挥调度等。
•农业和林业:用于农田分布分析、森林资源管理和农作物生长预测等。
•土地管理:用于土地所有权管理、土地普查和土地评估等。
•构建物管理:用于建筑物定位、楼宇管理和设施维护等。
第二章:地理信息系统的数据模型2.1 地理信息系统的数据模型地理信息系统的数据模型是用来描述地理空间数据在计算机中的存储方式和组织结构。
《建筑施工图设计说明(2008版)》使用说明1.本设计说明设有提示一栏,是为设计说明正文所作解释并提示设计人需要注意的问题,此栏内容不能进入设计说明正文;2.本设计说明尽可能详尽地列入了各种情况,使用时需根据工程设计具体情况进行增删或补充,不能全文照搬。
设计说明中的a、b、c…,①、②、③…为各种类型,应按工程设计情况来选项(单项或多项),不要全选。
3.使用时设计人应根据图纸需要重新排版;4.本设计说明需要逐步完善,欢迎各位建筑师提出修改意见。
2008年8月此系施工图说明。
凡用地范围;规划许可;项目选址及可行性报告;环境评估报告;立项批文均应在初步设计前已完成并提交施工图设计者此项仅为初步设计需作较大修改时才有工程如分期设计建造需说明《通则》3.1.3条及条文说明:民用建筑等级分类划分应符合有关标准或行业主管部门的规定。
如客运站按其大小划为一至四级,体育场馆划为特级至丙级,有的只按规模大小划分而无等级之分。
按GB/T50353-2005《建筑工程建筑面积计算规范》注意:①2.2米及以上全计, 2.2米以下计1/2;沪技术规定附录二.1条:2.2m及以下设备层不计建筑面积;设备层兼避难层,高度可放宽;2007年《应用》解释:高度≯标准层;设备层面积可不计入容积率②保温墙、幕墙应计入;③有顶无墙按顶盖水平投影的1/2计(大于 2.1米的雨篷计1/2)沪规法[2005]1180号发布规定第三条:外墙外保温计入建筑面积及间距,但不计入容积率和密度。
绿地率 %基地出入口个停车位辆,其中地面停车辆;自行车停车防火设计建筑分类类贮存物品的火灾危险性分类(爆炸危险性分类)类建筑耐火等级地上级地下级结构类型抗震设防烈度度建筑合理使用年限年此项限高层民用建筑此项限工厂或库房实验室高规3.0.4条高层地下均为一级其他需要说明的情况按合同,上海建筑设计研究院有限公司承担(如建筑有无使用或贮存危险品、火灾危险品、腐蚀品毒品;基地防洪排涝状况等)1.3 设计标高及尺寸标注1.3.1本工程采用吴淞高程基准,基地入口处标高定为Ma. 各单体设计标高另见建筑说明b. 本工程室内标高±0.00相当于吴淞高程 M,室内外高差 M,室外标高相当于吴淞高程 M1.3.2图例:总图场地标高 X.XX(绝对标高)▼单体设计建筑完成面标高 X.XXX 结构面标高 X.XXX 或 X.XXX(结)1.3.3建筑图所注楼地面、吊顶、入口平台面标高为建筑完成面标高,屋面(露台地面)梁板底、墙柱顶(轨顶)、屋顶檐口及门窗洞顶标高均为结构面标高。
cad2008建筑制图基础教程推荐文章cad制作建筑图纸的教程热度: cad建筑平面图的实例教程热度:CAD室内建筑基础图绘制教程热度: 2017建筑类毕业生自我鉴定热度:建筑工系个人年度总结热度:CAD可以绘制很多行业的图纸,接下来就是店铺精心整理的一些关于cad2008建筑制图基础教程的相关资料,供你参考。
cad2008建筑制图基础教程1. 基础计算菜单:TS构件→构件计算→基础(基础→基础计算)点取菜单后,出现图 10对话框,填写好相应的数据后,点取基础计算按钮,进入到图 11所示的基础计算结果对话框,继续点取绘图按钮,进行基础的详图绘制。
2. 基础平面详图首先出现的是图 12所示的基础平面详图对话框,用户可以根据自己的实际需求再一次调整计算结果,然后点取OK按钮,命令行出现提示:请选择图形插入点: 图 15中Pa从而完成基础平面详图的绘制。
这时,程序会自动进入到基础剖面详图的绘图中去。
3. 基础剖面详图基础剖面详图的对话框如图 13所示,用户可以根据自己的实际需求再一次调整计算结果,然后点取OK按钮,命令行出现提示:请选择图形插入点: 图 15中Pb从而完成基础剖面详图的绘制。
接下来我们进行基础的平面布置。
4. 布基础平面菜单:TS平面→布独立柱基础(基础→布柱独基)点取菜单后,出现图 14对话框。
输入相关数据后,点取单点插入按钮,命令行提示:请输入基础中心点<退出>: 图 15 P1请输入基础中心点<退出>: 回车或点取区域插入按钮,命令行提示:请输入一角点<退出>: 图 15 Pm请输入另一角<退出>: 图 15 Pn请输入一角点<退出> 回车:再次执行布柱独基命令,将绘图开关中的尺寸项关闭,按照插入“P1点基础”相同的方法,插入其他P2~P0点的基础,从而完成其他不带尺寸标注的基础。
至此,平面上布置基础的工作已基本完成。
建筑工程制图与识图第十章建筑给水排水施工图10.1 概述一、给水排水工程简介给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程,它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。
1、给水排水工程包括给水工程和排水工程。
1)给水工程包括水源取水、水质净化、净水输送、配水使用等。
2)排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总,再经过污水处理后排放出去。
2、给水排水工程图按内容大致分为:1)室内给水排水施工图2)室外给水排水施工图3)水处理设备构筑物工艺图下面着重介绍室内给水排水施工图。
进户管→水表→干管→支管→用水设备室内给水排水系统排水设备→支管→干管→户外排出管室内排水系统:自各污水、废水收集设备(如卫生洁具、洗涤池等)将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。
二、给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样,以供交流设计和施工人员按图施工。
给水排水施工图一般是由基本图和详图组成,基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等;详图表明各局部的详细尺寸及施工要求。
三、给水排水施工图的一般规定及图示特点1、一般规定绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1-86及《给水排水制图标准》GBJ 106-87等相关制图标准。
1)图线酒泉职业技术学院给水排水施工图,采用的各种线型应符合表10-1的规定。
2)比例建筑给排水平面图采用的比例有:1:200、1:150、1:100,且宜与建筑专业一致;建筑给排水轴侧图采用的比例有:1:150、1:100、1:50,且宜与相应图纸一致。
3)标高与管径室内工程应标注相对标高。
压力管道应标注管中心标高;重力流管道宜标注管底标高。
标高单位为m。
管径的表达方式,依据管材不同,可标注公称直径DN、外径D×壁厚、内径d等。
班级 姓名第十章 建筑施工图 6410-1 选择、填空题填空题1.房屋施工图主要分为_建施_、_结施_、_设施_三大类。
2.平面图中竖直方向的定位轴线从_从左到右_的顺序编写,用_阿拉伯数字_表示。
3.在建筑平面图、立面图、剖面图及详图中,标高以m(米)计,并在小数点后注_3位_位。
4.标高有相对标高和绝对标高之分,我国绝对标高零点为_青岛附近的黄海平均海平面_,相对标高零点为_以建筑物首层室内主要地面_。
5.在总平面图中,房屋的位置可用 定位尺寸 或 坐标 确定。
6.风向频率玫瑰图是根据当地多年平均统计各个方向的风吹次数的 百分数 值按一定比例绘在 十六罗盘 方位线上连接而成,风向从外部吹向中心。
7.建筑施工图中所标注的坡度符号为单面箭头,箭头应指向_低_方向。
8.建筑施工图中应在指北针的尖端标注_北_或_N _。
9.建筑施工图中所注比例字高比所注图名字高小_一_号或_二_号。
10.建筑平面图中代号M表示_门_,代号C表示_窗_。
11.建筑平面图是假想用水平剖切面经过门窗洞口处_剖开_。
12.若一幢多层房屋的各层平面布置都不一样,应分别画出_楼层 的建筑平面图,若各层平面布置完全相同,其中间层可用一个平面图来表示,称为_标准层_平面图。
13.定位轴线是确定房屋主要承重构件如墙、_柱_、_梁_或屋架等结构构件位置的定位线。
14.建筑平面图中的外部尺寸一般标注三道尺寸,中间道尺寸应标注_轴线间_尺寸。
15.建筑平面图中所标注的门窗尺寸是指门窗的_洞口_尺寸。
16.从建筑立面图中可了解房屋外墙面的划分及_墙面装修材料及做法_等情况。
17.在建筑立面图中,为了使立面层次分明,绘图时用_4_种实线。
18.建筑剖面图主要用于表达建筑物的分层情况、_层高_、_门窗洞口高度_及各部分竖向尺寸。
19.将局部节点用较大比例详细表达出来,这种图样称之 详图 。
20.详图索引符号 中,其中5的含义是_详图编号_,2的含义是_详图所在图纸编号_。
