第一节公路横断面的组成公路中线的法线方向剖面图称为公路横断面图，简称横断面，它是由横断面设计线与横断面地面线所围成的图形。
在横断面上的内容包括：行车道、中间带、路肩、边坡、边沟、截水沟、护坡道以及专门设计的取土坑、弃土堆、环境保护等设施，各部分的位置、名称如图1-4-1所示。
横断面设计是路线设计的重要组成部分，它和纵断面设计、平面设计相互影响，所以在设计中应对平、纵、横三个方面结合起来综合考虑，反复比较和调整后，才能达到各元素之间的协调一致，做到组成合理、用地节省、工程经济和有利于环境保护。
横断面设计的主要内容是：确定横断面的形式，各组成部分的位置和尺寸以及路基土石方的计算和调配。
路拱、路面结构和厚度、路基的强度和稳定性以及超高、加宽、平面视距等在本教材的有关章节中介绍。
一、路基标准横断面路基标准横断面是交通部根据设计交通量、交通组成、设计车速、通行能力和满足交通安全的要求，按公路等级、断面的类型、路线所处地形规定的路基横断面各组成部分横向尺寸的行业标准。
各级公路的路基标准横断面如图1-4-2所示。
1．横断面分类。
高速公路和一级公路的路基横断面分为整体式和分离式两类。
上下行的公路的横断面由一个路基形成称为整体式；由两个路基分别独立形成为分离式，整体式横断面上包括行车道、中间带、路肩、紧急停车带、爬坡车道、变速车道等；分离式的断面没有个中间带，其他部分和整体式断面相同。
二、三、四级公路采用整体式断面，不设中间带，它的组成包括行车道、路肩、错车道等，如图1-4-l所示。
2．路基宽度路基宽度是指在一个横断面上两路肩外缘之间的宽度，一般是指行车道与路肩宽度之和，当没有中间带、紧急停车带、爬坡车道、变速车道、错车道时，应包括在路基宽度内，《公路工程技术标准》规定的各级公路的路基宽度如表1-4-1。
一般情况下应采用表1-4-1中的一般值，有条件时还可适当增加硬路肩和路基宽度，以利交通组织和日后交通量增加时拓宽行车道。
公路路基标准横断面路基横断面是指垂直于线路中心线截取的路基断面，依其所处的地形条件不同，有各种断面形式。
路基按其横断面的挖填情况分为路堤、路堑、半路堤半路堑以及不填不挖断面等。
在进行路基设计时，先要进行横断面设计。
横断面确定以后，再全面综合考虑路基工程在纵断面上的配合以及路基本体工程与其他各项工程的配合。
路基典型横断面的形式：路堤（填方）、路堑（挖方）和半填半挖路基。
公路路基标准横断面基本概况：一.高速公路、一级公路横断面分为：整体式和分离式两类整体式横断面包括：行车道、中间带、路肩、紧急停车带、爬坡车道和变速车道；分离式横断面包括：行车道、路肩、紧急停车带、爬坡车道和变速车道；二、二、三、四级公路横断面包括：行车道、路肩、措车道。
行车道宽度:应满《规范》规定.路基宽:高速公路、一级公路路基宽包括行车道、中间带、路肩、紧急停车带、爬坡车道和变速车道；一般公路路基宽包括行车道、路肩.三、变速车道高速公路、一级公路的立体交叉、服务区、公共汽车停车站等与主线连接处，需设置变速车道，宽为3.5米。
四、措车道和辅道4.5米宽路基的四级公路设置措车道，在不足300米距离内选择有利位置设置。
专用公路两侧根据需要设置辅道。
五、中间带高速公路、一级公路设置，有中央分隔带和路缘带组成。
六、路肩保护行车道和临时停车，同时起安全带的作用。
七、建筑界限：为保证公路上各种车辆的正常运行与安全，在一定宽度和高度范围内不得有任何障碍物侵入的空间范围，称为建筑界限。
建筑界限范围内仅仅供交通使用，标志、护栏、跨线桥等均不得侵占建筑界限。
八、典型横断面典型横断面：经常使用的横断面，称为典型横断面。

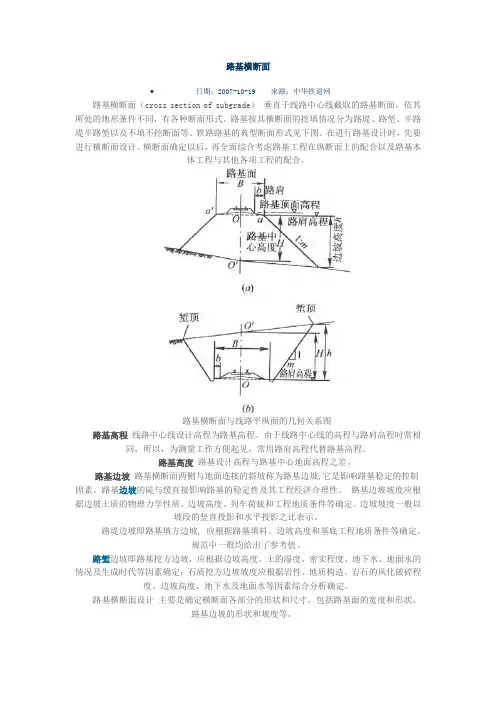

路基横断面
日期：2007-10-19 来源：中华铁道网
路基横断面（cross section of subgrade）垂直于线路中心线截取的路基断面。
依其所处的地形条件不同，有各种断面形式。
路基按其横断面的挖填情况分为路堤、路堑、半路堤半路堑以及不填不挖断面等。
铁路路基的典型断面形式见下图。
在进行路基设计时，先要进行横断面设计。
横断面确定以后，再全面综合考虑路基工程在纵断面上的配合以及路基本
体工程与其他各项工程的配合。
路基横断面与线路平纵面的几何关系图
路基高程线路中心线设计高程为路基高程。
由于线路中心线的高程与路肩高程时常相同，所以，为测量工作方便起见，常用路肩高程代替路基高程。
路基高度路基设计高程与路基中心地面高程之差。
路基边坡路基横断面两侧与地面连接的斜坡称为路基边坡,它是影响路基稳定的控制因素。
路基边坡的陡与缓直接影响路基的稳定性及其工程经济合理性。
路基边坡坡度应根据边坡土质的物理力学性质、边坡高度、列车荷载和工程地质条件等确定。
边坡坡度一般以
坡段的竖直投影和水平投影之比表示。
路堤边坡即路基填方边坡, 应根据路基填料、边坡高度和基底工程地质条件等确定。
规范中一般均给出了参考值。
路堑边坡即路基挖方边坡，应根据边坡高度、土的湿度、密实程度、地下水、地面水的情况及生成时代等因素确定；石质挖方边坡坡度应根据岩性、地质构造、岩石的风化破碎程度、边坡高度、地下水及地面水等因素综合分析确定。
路基横断面设计主要是确定横断面各部分的形状和尺寸，包括路基面的宽度和形状，
路基边坡的形状和坡度等。
