船舶六大航行性能和船舶结构性能对船舶安全的影响为了确保船舶在各种条件下的安全和正常航行，要求船舶具有良好的航行性能，这些航行性能包括浮力、稳性、抗沉性、快速性、摇摆性和操作性。
（一）浮性船舶在一定装载情况下的漂浮能力叫做船舶浮性。
船舶是浮体，决定船舶沉浮的力主要是重力和浮力。
其漂浮条件是：重力和浮力大小相等方向相反，而且两力应作用在同一铅垂线上。
船舶的平衡漂浮状态，简称船舶浮态。
船舶浮态可分为四种。
1、正浮状态是指船舶首、尾、中的左右吃水都相等的情况。
2、纵倾状态是指左右吃水相等而首尾吃水不等的情况。
船首吃水大于船尾吃水叫首倾；船尾吃水大于船首吃水叫尾顷。
为保持螺旋桨一定的水深，提高螺旋桨效率，一般未满载的船舶都应有一定的尾顷。
3、横倾状态是指船首尾吃水相等而左右吃水不等的情况，航行中不允许出现横倾状态。
4、任意状态是指既有横倾又有纵倾的状态。

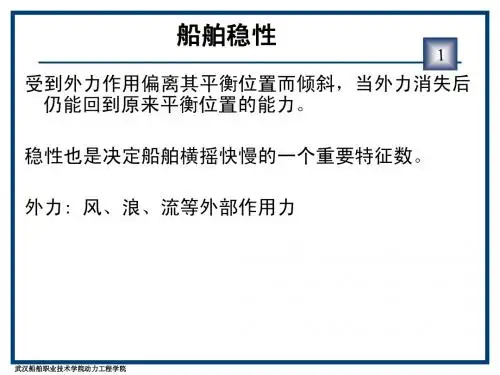

（二）稳性稳性是指船舶在外力矩（如风、浪等）的作用下发生倾斜，当外力矩消除后能自行恢复到原来平衡位置的能力。
船舶稳性，按倾斜方向可分为横稳性和纵稳性；按倾斜角度大小可分为初稳性（倾角100以下）和大倾角稳性；按外力矩性质可分为静稳性和动稳性。
对于船舶来说，发生首尾方向倾覆的可能性极小，所以一般都着重讨论横稳性。
（三）抗沉性抗沉性是指船舶在一个舱或几个舱进水的情况下，仍能保持不致于沉没和倾覆的能力。
为了保证抗沉性，船舶除了具备足够的储备浮力外，一般有效的措施是设置双层底和一定数量的水密舱壁。
一旦发生碰撞或搁浅等致使某一舱进水而失去其浮力时，水密舱壁可将进水尽量限制在较小的范围内，阻止进水向其他舱室漫延，而不致使浮力损失过多。
这样，就能以储备浮力来补偿进水所失去的浮力，保证了船舶的不沉，也为堵漏施救创造了有利条件。
（四）快速性船舶在主机输出功率一定的条件下，尽量提高船速的能力叫船舶快速性。
快速性包含节能和速度两层意义，所以提高船舶快速性也应从这两方面入手，即尽量提高推进器的推力和减小船舶航行的阻力。
船舶静力学浮性和初稳性概要船舶船舶静力学浮性、初稳性课程总结第二章浮性2.1 浮态和静平衡方程2.1.1 浮态的描述船舶的浮态用吃水T，横倾和纵倾角。
正浮状态：=0；=0，用吃水T描述纵倾状态：=0，用T，描述横倾状态：=0，用T，描述任意状态：用T，，描述t纵倾也可用纵倾值t TF TA表示，tanL2.1.2 静平衡方程横倾时，水平方向单位向量为jcos ksin根据矢量投影规则，重力和浮力作用线之间的距离GZ为矢量GB在水平方向的投影，当船舶在外力矩作用下达到静平衡状态时，力平衡方程（任意倾斜角）为：WMH GZ lH yB yG cos zB zG sin MT lT xB xG cos zB zG sin 当外力矩为零时：GZ方向的单位矢量：jcos +ksinMH MT 0 lH lT 0 因此有：yB yG zB zG tanxB xG zB zG tan当（平衡于正浮状态的）船舶在外力矩作用下发生小角度倾斜时：I 2L/23MH GZ GMsin zB T zG sin I ydxT L/23 其中L/2I 2IL 2 x2ydx AWxFMT GZL GMLsin zB L zG sin L/22.2 重量重心计算船舶重量重心计算采用累计求和的方法进行W WkxG,yG,zGW x,y Wkkkk,zk船舶2.3 排水体积和浮心计算船舶水下部分的体积和浮心采用积分的方法计算：dxdydzVxB1yB ydxdydzV1xdxdydz VzB1zdxdydz V具体计算时分别按三个坐标依次积分。
2.3.1 按水线面计算排水体积和浮心坐标按水线面计算排水体积和浮心坐标时，首先在y和x方向积分，计算水线面面积Aw和水线面形心（称为漂心），然后在z方向积分获得排水体积和浮心。
按水线积分时，一般假定船舶处于正浮状态。
按水线面计算方法可获得船舶静水力曲线2.3.1.1 水线面参数计算水线面面积：AW(z) dxdyWPL/2 L/22ydx水线面静矩：moy z xdxdyWPL/2L/22xydx水线面漂心（COF）：xF zmoyAW2L/23ydx (用于横稳性半径计算) 水线面横倾惯性矩：IT z 3 L/2 水线面纵倾惯性矩：IL z 22.3.1.2 排水体积和浮心坐标计算L/2L/22(用于纵稳性半径计算) x2ydx AWxF排水体积：T Aw z dzT1T浮心纵坐标(LCB)：xB T xFAWdz01T1 T 1T浮心垂向坐标(VCB)：zB T zAWdz zd T dz0 0 0浮心垂向坐标(TCB)：yB T 0 (对称性)船舶2.3.1.3排水体积和浮心坐标的导数dAW 排水体积导数：dz 浮心纵坐标(LCB)：dxBAWxF xBdz dzBAWz zBdz浮心垂向坐标(VCB)：2.3.2 按横剖面计算排水体积和浮心坐标按横剖面计算排水体积和浮心坐标时，首先在y和z方向积分计算水线以下横剖面面积As和形心ys,zs。
第一节 稳性的基本概念 一、稳性概述1. 概念：船舶稳性(Stability)是指船舶受外力作用发生倾斜，当外力消失后能够自行回复到原来平衡位置的能力。
2. 船舶具有稳性的原因1)造成船舶离开原来平衡位置的是倾斜力矩，它产生的原因有：风和浪的作用、船上货物的移动、旅客集中于一舷、拖船的急牵、火炮的发射以及船舶回转等，其大小取决于这些外界条件。
2)使船舶回复到原来平衡位置的是复原力矩，其大小取决于排水量、重心和浮心的相对位置等因素。
S M GZ =∆⋅ (9.81)kN m ⋅式中:GZ ：复原力臂，也称稳性力臂，重力和浮力作用线之间的距离。
◎船舶是否具有稳性，取决于倾斜后重力和浮力的位置关系，而排水量一定时，船舶浮心的变化规律是固定的(静水力资料)，因此重心的位置是主观因素。
3. 横稳心(Metacenter)M ：船舶微倾前后浮力作用线的交点，其距基线的高度KM 可从船舶资料中查取。
4. 船舶的平衡状态1)稳定平衡：G 在M 之下，倾斜后重力和浮力形成稳性力矩。
2)不稳定平衡：G 在M 之上，倾斜后重力和浮力形成倾覆力矩。
3)随遇平衡：G 与M 重合，倾斜后重力和浮力作用在同一垂线上，不产生力矩。
如下图所示例如：1)圆锥在桌面上的不同放置方法；2)悬挂的圆盘5. 船舶具有稳性的条件：初始状态为稳定平衡，这只是稳性的第一层含义；仅仅具有稳性是不够的，还应有足够大的回复能力，使船舶不致倾覆，这是稳性的另一层含义。
6. 稳性大小和船舶航行的关系1)稳性过大，船舶摇摆剧烈，造成人员不适、航海仪器使用不便、船体结构容易受损、舱内货物容易移位以致危及船舶安全。
2)稳性过小，船舶抗倾覆能力较差，容易出现较大的倾角，回复缓慢，船舶长时间斜置于水面，航行不力。
二、稳性的分类1. 按船舶倾斜方向分为：横稳性、纵稳性2. 按倾角大小分为：初稳性、大倾角稳性3. 按作用力矩的性质分为：静稳性、动稳性4. 按船舱是否进水分为：完整稳性、破舱稳性三、初稳性1. 初稳性假定条件：1)船舶微倾前后水线面的交线过原水线面的漂心F；2)浮心移动轨迹为圆弧段，圆心为定点M(稳心)，半径为BM(稳心半径)。

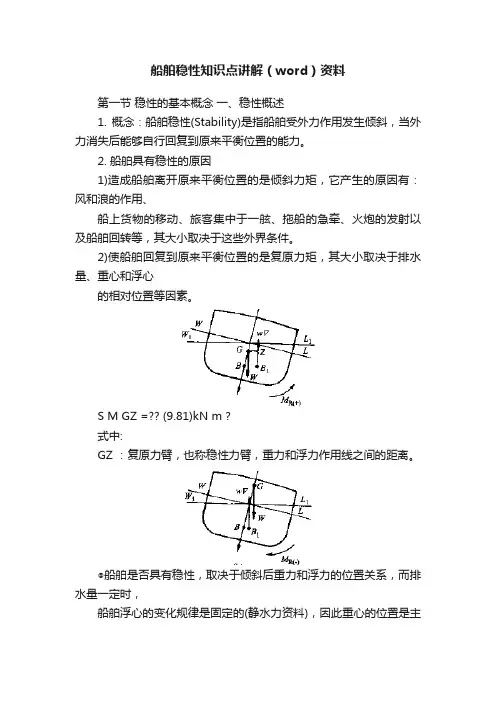

船舶稳性知识点讲解（word）资料第一节稳性的基本概念一、稳性概述1. 概念：船舶稳性(Stability)是指船舶受外力作用发生倾斜，当外力消失后能够自行回复到原来平衡位置的能力。
2. 船舶具有稳性的原因1)造成船舶离开原来平衡位置的是倾斜力矩，它产生的原因有：风和浪的作用、船上货物的移动、旅客集中于一舷、拖船的急牵、火炮的发射以及船舶回转等，其大小取决于这些外界条件。
2)使船舶回复到原来平衡位置的是复原力矩，其大小取决于排水量、重心和浮心的相对位置等因素。
S M GZ =?? (9.81)kN m ?式中:GZ ：复原力臂，也称稳性力臂，重力和浮力作用线之间的距离。
◎船舶是否具有稳性，取决于倾斜后重力和浮力的位置关系，而排水量一定时，船舶浮心的变化规律是固定的(静水力资料)，因此重心的位置是主观因素。
3. 横稳心(Metacenter)M ：船舶微倾前后浮力作用线的交点，其距基线的高度KM 可从船舶资料中查取。
4. 船舶的平衡状态1)稳定平衡：G 在M 之下，倾斜后重力和浮力形成稳性力矩。
2)不稳定平衡：G 在M 之上，倾斜后重力和浮力形成倾覆力矩。
3)随遇平衡：G 与M 重合，倾斜后重力和浮力作用在同一垂线上，不产生力矩。
如下图所示例如：1)圆锥在桌面上的不同放置方法；2)悬挂的圆盘5. 船舶具有稳性的条件：初始状态为稳定平衡，这只是稳性的第一层含义；仅仅具有稳性是不够的，还应有足够大的回复能力，使船舶不致倾覆，这是稳性的另一层含义。
6. 稳性大小和船舶航行的关系1)稳性过大，船舶摇摆剧烈，造成人员不适、航海仪器使用不便、船体结构容易受损、舱内货物容易移位以致危及船舶安全。
2)稳性过小，船舶抗倾覆能力较差，容易出现较大的倾角，回复缓慢，船舶长时间斜置于水面，航行不力。
二、稳性的分类1. 按船舶倾斜方向分为：横稳性、纵稳性2. 按倾角大小分为：初稳性、大倾角稳性3. 按作用力矩的性质分为：静稳性、动稳性4. 按船舱是否进水分为：完整稳性、破舱稳性三、初稳性1. 初稳性假定条件：1)船舶微倾前后水线面的交线过原水线面的漂心F；2)浮心移动轨迹为圆弧段，圆心为定点M(稳心)，半径为BM(稳心半径)。
