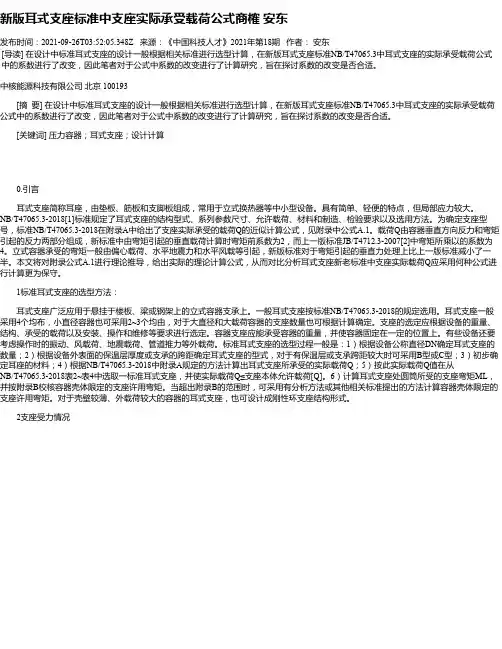

新版耳式支座标准中支座实际承受载荷公式商榷安东发布时间：2021-09-26T03:52:05.348Z 来源：《中国科技人才》2021年第18期作者：安东[导读] 在设计中标准耳式支座的设计一般根据相关标准进行选型计算，在新版耳式支座标准NB/T47065.3中耳式支座的实际承受载荷公式中的系数进行了改变，因此笔者对于公式中系数的改变进行了计算研究，旨在探讨系数的改变是否合适。
中核能源科技有限公司北京 100193[摘要] 在设计中标准耳式支座的设计一般根据相关标准进行选型计算，在新版耳式支座标准NB/T47065.3中耳式支座的实际承受载荷公式中的系数进行了改变，因此笔者对于公式中系数的改变进行了计算研究，旨在探讨系数的改变是否合适。
[关键词] 压力容器；耳式支座；设计计算0.引言耳式支座简称耳座，由垫板、筋板和支脚板组成，常用于立式换热器等中小型设备。
具有简单、轻便的特点，但局部应力较大。
NB/T47065.3-2018[1]标准规定了耳式支座的结构型式、系列参数尺寸、允许载荷、材料和制造、检验要求以及选用方法。
为确定支座型号，标准NB/T47065.3-2018在附录A中给出了支座实际承受的载荷Q的近似计算公式，见附录中公式A.1。
载荷Q由容器垂直方向反力和弯矩引起的反力两部分组成，新标准中由弯矩引起的垂直载荷计算时弯矩前系数为2，而上一版标准JB/T4712.3-2007[2]中弯矩所乘以的系数为4。
立式容器承受的弯矩一般由偏心载荷、水平地震力和水平风载等引起，新版标准对于弯矩引起的垂直力处理上比上一版标准减小了一半。
本文将对附录公式A.1进行理论推导，给出实际的理论计算公式，从而对比分析耳式支座新老标准中支座实际载荷Q应采用何种公式进行计算更为保守。
1标准耳式支座的选型方法：耳式支座广泛应用于悬挂于楼板、梁或钢架上的立式容器支承上。
一般耳式支座按标准NB/T47065.3-2018的规定选用。

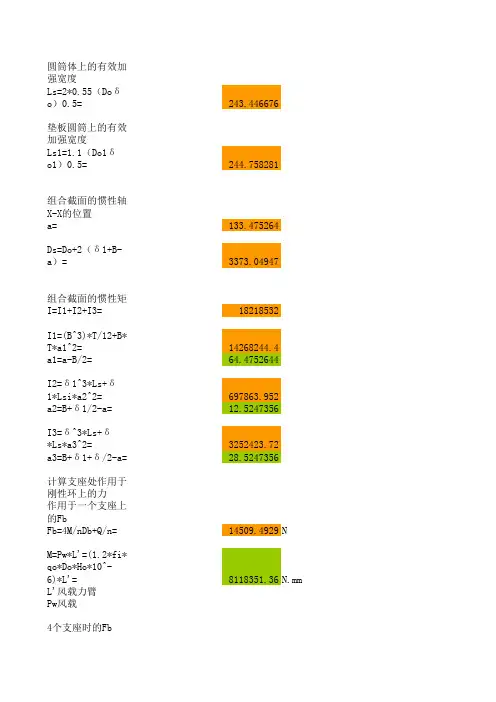

圆筒体上的有效加强宽度Ls=2*0.55（Doδo）0.5=243.446676垫板圆筒上的有效加强宽度Ls1=1.1（Do1δo1）0.5=244.758281组合截面的惯性轴X-X的位置a=133.475264Ds=Do+2（δ1+B-a）=3373.04947组合截面的惯性矩I=I1+I2+I3=18218532I1=(B^3)*T/12+B*T*a1^2=14268244.4a1=a-B/2=64.4752644I2=δ1^3*Ls+δ1*Lsi*a2^2=697863.952a2=B+δ1/2-a=12.5247356I3=δ^3*Ls+δ*Ls*a3^2=3252423.72a3=B+δ1+δ/2-a=28.5247356计算支座处作用于刚性环上的力作用于一个支座上的FbFb=4M/nDb+Q/n=14509.4929NM=Pw*L'=(1.2*fi*qo*Do*Ho*10^-6)*L'=8118351.36N.mm L'风载力臂Pw风载4个支座时的FbFb=M/Db+Q/4=14509.4929N支座处作用于刚性环上的力FF=(Fb)*b/h=11231.1974N计算刚性环组合截面上的内力和应力4个支座时，θ=π/4=0.78539815计算支座处和两支座间处刚性环组合断面上的应力支座处内力矩Mr=-F*Rs（1/θ-cotθ)/2=-2588538.9支座处周向力Tr=Fcotθ/2=5615.59887支座处应力σ=绝对值Mr*a/I+Tr/A=19.5099846Mpa A=B*T+δ1*Ls1+δ*Ls=10295.2793[σ]=113Mpa σ≤[σ],OK!!!!!!!!!两支座中间处内力矩Mr=-F*Rs（1/sinθ-1/θ)/2=-1335519.5两支座中间处周向力Tr=F/(2*SINθ)=7941.65598两支座中间处应力σ=21.1059307Mpa[σ]=113Mpa σ≤[σ],OK!!!!!!!!!。
