仪表安装尺寸统一规定

仪表常见类型及安装要求主要内容仪表发展简述仪表分类及种类仪表与管道连接原则与分工 仪表安装要求仪表管道条件表其他安装条件仪表发展简述19世纪到21世纪，伴随着世界电子技术，半导体工艺，机械制造技术，计算机技术等各行业的发展，自动化仪表技术得到相应讯速发展，自动化仪表已成为工艺参数测量、控制和实现自动化必不可少的技术工具。

仪表分类及种类按测量的工艺参数分为：温度、压力、流量、液位、分析仪表按操作需要分为：就地、远传类仪表按控制要求分为：调节阀、切断阀等按仪表使用能源分为：气动、电动和液动仪表（较少用）按仪表信号分为：模拟仪表、数字仪表 按仪表安装位置分为：In-line 、On-line 仪表In-line 仪表含义一般原则管道等级表中采用化工部HG标准，中石化SH标准或ANSI/ASME的管道/设备上安装的仪表，仪表专业采用的法兰标准与管道标准一致，法兰面密封形式根据管道等级要求采用FF,RF,RJ形式，一般情况下仪表不采用FM密封面。

⏹通常设计分工原则是,在仪表安装之前,管道应为一个封闭系统，封闭系统以内的材料由管道专业负责，封闭系统以外的材料由自控专业负责。

⏹管道上仪表连接法兰,垫片及紧固件,根部阀由管道专业负责设计.⏹设备上仪表连接法兰的垫片及紧固件由管道专业负责设计，压力，液位仪表根部阀由管道专业负责设计。

In-line仪表: 直接安装在工艺和公用工程管线或设应满足管材规定。

归为On-line仪表。

On-line仪表的压力应满足仪仪表安装要求一般原则⏹应遵循SH/T3104-2000 石油化工仪表安装设计规范。

⏹In-line和On-line仪表的安装条件由仪表专业提出，管道专业设计。

⏹原则上，所有仪表的准确安装要求应严格遵照仪表厂商的安装说明。

⏹所有仪表都应安装在便于检修的位置，有足够的检修空间，就地显示仪表安装位置应易于观察。

仪表安装的位置和高度，应是通过地面和平台、走道或固定梯子可以接近的地方，以方便维护。

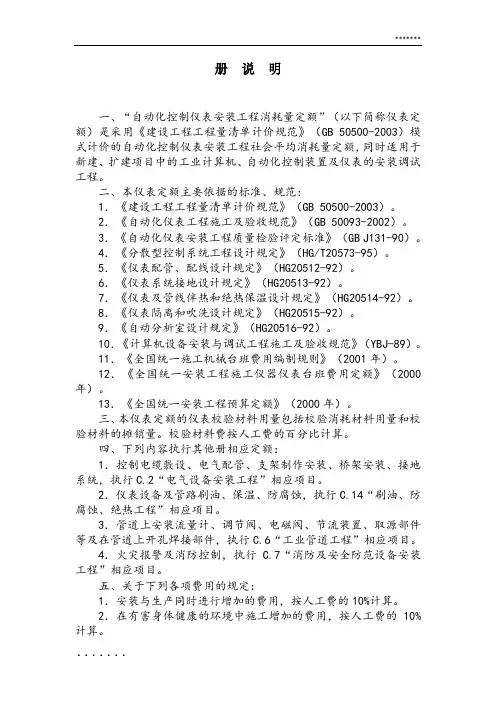

册说明一、“自动化控制仪表安装工程消耗量定额”（以下简称仪表定额）是采用《建设工程工程量清单计价规范》（GB 50500-2003）模式计价的自动化控制仪表安装工程社会平均消耗量定额，同时适用于新建、扩建项目中的工业计算机、自动化控制装置及仪表的安装调试工程。

二、本仪表定额主要依据的标准、规范：1．《建设工程工程量清单计价规范》（GB 50500-2003）。

2．《自动化仪表工程施工及验收规范》（GB 50093-2002）。

3．《自动化仪表安装工程质量检验评定标准》（GB J131-90）。

4．《分散型控制系统工程设计规定》（HG/T20573-95）。

5．《仪表配管、配线设计规定》（HG20512-92）。

6．《仪表系统接地设计规定》（HG20513-92）。

7．《仪表及管线伴热和绝热保温设计规定》（HG20514-92）。

8．《仪表隔离和吹洗设计规定》（HG20515-92）。

9．《自动分析室设计规定》（HG20516-92）。

10．《计算机设备安装与调试工程施工及验收规范》（YBJ-89）。

11．《全国统一施工机械台班费用编制规则》（2001年）。

12．《全国统一安装工程施工仪器仪表台班费用定额》（2000年）。

13．《全国统一安装工程预算定额》（2000年）。

三、本仪表定额的仪表校验材料用量包括校验消耗材料用量和校验材料的摊销量。

校验材料费按人工费的百分比计算。

四、下列内容执行其他册相应定额：1．控制电缆敷设、电气配管、支架制作安装、桥架安装、接地系统，执行C.2“电气设备安装工程”相应项目。

2．仪表设备及管路刷油、保温、防腐蚀，执行C.14“刷油、防腐蚀、绝热工程”相应项目。

3．管道上安装流量计、调节阀、电磁阀、节流装置、取源部件等及在管道上开孔焊接部件，执行C.6“工业管道工程”相应项目。

4．火灾报警及消防控制，执行 C.7“消防及安全防范设备安装工程”相应项目。

五、关于下列各项费用的规定：1．安装与生产同时进行增加的费用，按人工费的10%计算。

册说明一、“自动化控制仪表安装工程消耗量定额”（以下简称仪表定额）是采用《建设工程工程量清单计价规范》（GB 50500-2003）模式计价的自动化控制仪表安装工程社会平均消耗量定额，同时适用于新建、扩建项目中的工业计算机、自动化控制装置及仪表的安装调试工程。

二、本仪表定额主要依据的标准、规范：1．《建设工程工程量清单计价规范》（GB 50500-2003）。

2．《自动化仪表工程施工及验收规范》（GB 50093-2002）。

3．《自动化仪表安装工程质量检验评定标准》（GB J131-90）。

4．《分散型控制系统工程设计规定》（HG/T20573-95）。

5．《仪表配管、配线设计规定》（HG20512-92）。

6．《仪表系统接地设计规定》（HG20513-92）。

7．《仪表及管线伴热和绝热保温设计规定》（HG20514-92）。

8．《仪表隔离和吹洗设计规定》（HG20515-92）。

9．《自动分析室设计规定》（HG20516-92）。

10．《计算机设备安装与调试工程施工及验收规范》（YBJ-89）。

11．《全国统一施工机械台班费用编制规则》（2001年）。

12．《全国统一安装工程施工仪器仪表台班费用定额》（2000年）。

13．《全国统一安装工程预算定额》（2000年）。

三、本仪表定额的仪表校验材料用量包括校验消耗材料用量和校验材料的摊销量。

校验材料费按人工费的百分比计算。

四、下列内容执行其他册相应定额：1．控制电缆敷设、电气配管、支架制作安装、桥架安装、接地系统，执行C.2“电气设备安装工程”相应项目。

2．仪表设备及管路刷油、保温、防腐蚀，执行C.14“刷油、防腐蚀、绝热工程”相应项目。

3．管道上安装流量计、调节阀、电磁阀、节流装置、取源部件等及在管道上开孔焊接部件，执行C.6“工业管道工程”相应项目。

4．火灾报警及消防控制，执行 C.7“消防及安全防范设备安装工程”相应项目。

五、关于下列各项费用的规定：1．安装与生产同时进行增加的费用，按人工费的10%计算。

仪表设备的选型原则仪表在工业生产过程中，起着对工艺参数进行检测、显示、记录或控制的重要作用。

工艺生产过程的检测是了解和控制工业生产的基本手段，只有在任何时刻都能准确地了解工艺过程的全貌，并进行控制，才能保证生产过程顺利，并以高的生产率、小的消耗生产出合格的产品。

所以，别看仪表不起眼，却是最不可缺少的！今天带大家学习各类仪表的选型，为大家介绍自动化仪表、温度仪表、压力仪表、流量仪表、物位仪表的选型。

一、自动化仪表选型的一般原则检测仪表（元件）及控制阀选型的一般原则如下：1.工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。

2.操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。

一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。

3.经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。

为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。

尽量选用同一系列、同一规格型号及同一生产厂家的产品。

4.仪表的使用和供应情况选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。

二、温度仪表的选型<一>一般原则1单位及标度（刻度）温度仪表的标度（刻度）单位，统一采用摄氏温度（℃）。

2检出（测）元件插入长度•插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。

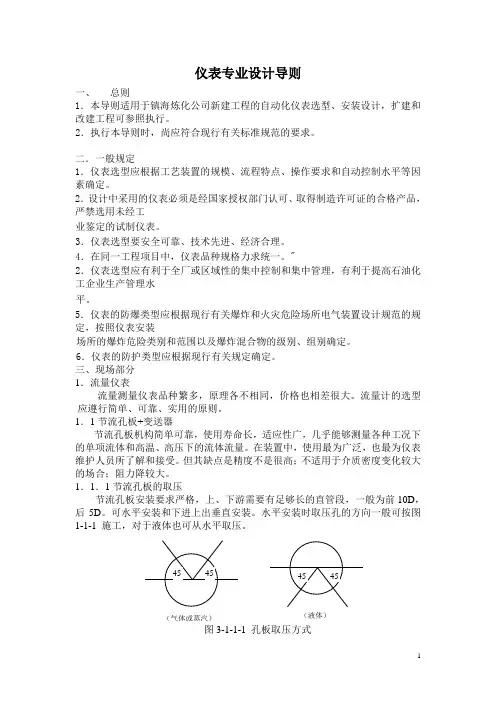

仪表专业设计导则一、 总则1．本导则适用于镇海炼化公司新建工程的自动化仪表选型、安装设计，扩建和改建工程可参照执行。

2．执行本导则时，尚应符合现行有关标准规范的要求。

二．一般规定1．仪表选型应根据工艺装置的规模、流程特点、操作要求和自动控制水平等因素确定。

2．设计中采用的仪表必须是经国家授权部门认可、取得制造许可证的合格产品，严禁选用未经工业鉴定的试制仪表。

3．仪表选型要安全可靠、技术先进、经济合理。

4．在同一工程项目中，仪表品种规格力求统一。

"2．仪表选型应有利于全厂或区域性的集中控制和集中管理，有利于提高石油化工企业生产管理水平。

5．仪表的防爆类型应根据现行有关爆炸和火灾危险场所电气装置设计规范的规定，按照仪表安装场所的爆炸危险类别和范围以及爆炸混合物的级别、组别确定。

6．仪表的防护类型应根据现行有关规定确定。

三、现场部分 1．流量仪表流量测量仪表品种繁多，原理各不相同，价格也相差很大。

流量计的选型应遵行简单、可靠、实用的原则。

1．1节流孔板+变送器节流孔板机构简单可靠，使用寿命长，适应性广，几乎能够测量各种工况下的单项流体和高温、高压下的流体流量。

在装置中，使用最为广泛，也最为仪表维护人员所了解和接受。

但其缺点是精度不是很高；不适用于介质密度变化较大的场合；阻力降较大。

1．1．1节流孔板的取压节流孔板安装要求严格，上、下游需要有足够长的直管段，一般为前10D ，后5D 。

可水平安装和下进上出垂直安装。

水平安装时取压孔的方向一般可按图1-1-1 施工，对于液体也可从水平取压。

图3-1-1-1 孔板取压方式（气体或蒸汽）根据测量油质粘度的不同，引压方式也可不同。

轻质油，水、蒸汽等介质，可采用差压变送器测量；重质油（10Mpa以下）可采用双法兰变送器测量。

1．1．2重质油的引压安装方式可参照图1-1-2。

图3-1-1-2 重质油的引压方式1．1．3部件材质、各种阀门要求孔板取压法兰材质、一次阀及阀前短管必须与工艺管道材质一致。

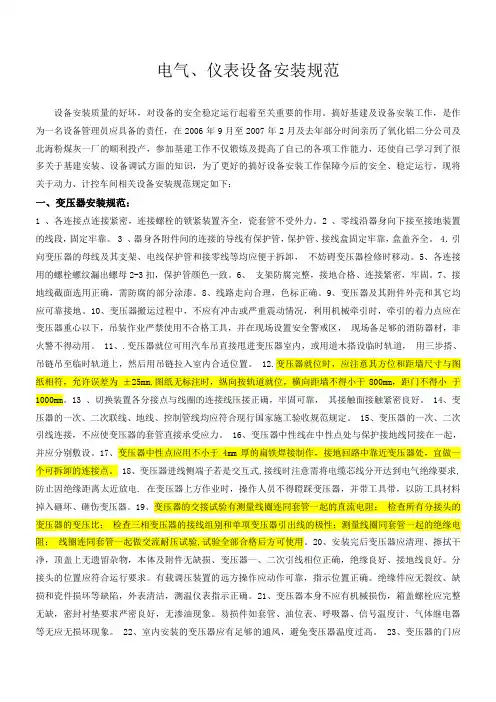

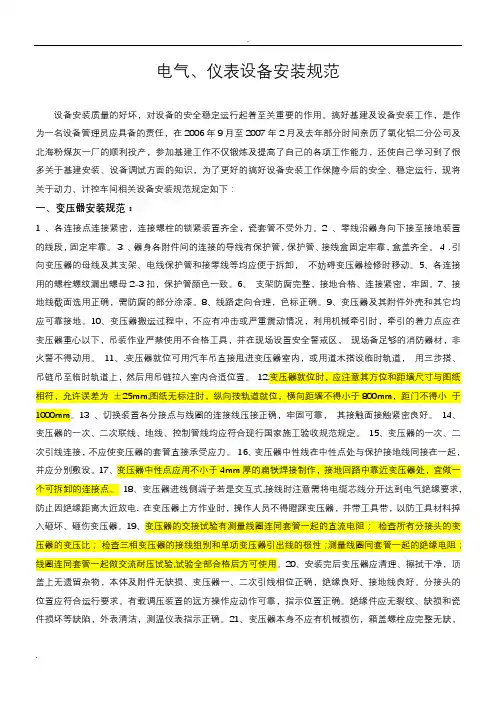

电气、仪表设备安装规范设备安装质量的好坏，对设备的安全稳定运行起着至关重要的作用。

搞好基建及设备安装工作，是作为一名设备管理员应具备的责任，在2006年9月至2007年2月及去年部分时间亲历了氧化铝二分公司及北海粉煤灰一厂的顺利投产，参加基建工作不仅锻炼及提高了自己的各项工作能力，还使自己学习到了很多关于基建安装、设备调试方面的知识，为了更好的搞好设备安装工作保障今后的安全、稳定运行，现将关于动力、计控车间相关设备安装规范规定如下：一、变压器安装规范：1 、各连接点连接紧密，连接螺栓的锁紧装置齐全，瓷套管不受外力。

2 、零线沿器身向下接至接地装置的线段，固定牢靠。

3 、器身各附件间的连接的导线有保护管，保护管、接线盒固定牢靠，盒盖齐全。

4．引向变压器的母线及其支架、电线保护管和接零线等均应便于拆卸，不妨碍变压器检修时移动。

5、各连接用的螺栓螺纹漏出螺母2-3扣，保护管颜色一致。

6、支架防腐完整，接地合格、连接紧密，牢固。

7、接地线截面选用正确，需防腐的部分涂漆。

8、线路走向合理，色标正确。

9、变压器及其附件外壳和其它均应可靠接地。

10、变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，吊装作业严禁使用不合格工具，并在现场设置安全警戒区，现场备足够的消防器材，非火警不得动用。

11、.变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。

12.变压器就位时，应注意其方位和距墙尺寸与图纸相符，允许误差为±25mm,图纸无标注时，纵向按轨道就位，横向距墙不得小于800mm，距门不得小于1000mm。

13 、切换装置各分接点与线圈的连接线压接正确，牢固可靠，其接触面接触紧密良好。

14、变压器的一次、二次联线、地线、控制管线均应符合现行国家施工验收规范规定。

15、变压器的一次、二次引线连接，不应使变压器的套管直接承受应力。

全国统一安装工程工程量计算规则第一册机械设备安装工程一、定额凡以设备重量〔吨〕为计量单位，或以设备重量围划分时，均以设备的铭牌重量为准；如无铭牌重量，则以产品目录、样本、说明所注明的净重量为准。

二、计算设备重量时，除定额另有规定者外，均包括随主机供货的、与设备联体的电机、屏盘、平安罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以的管道等全部重量。

三、泵、风机安装1、按不同类型分别以"台〞为计量单位，以重量围划分子目。

2、直联式的泵和风机，以本体和底座的总重量计算。

3、非直联式的泵和风机，以本体和底座的总重量计算，不包括电动机重量，但已包括电动机安装。

四、压缩机安装1、按不同类型分别以"台〞为计算单位，以重量围划分子目。

计算重量时，按以下不同型号分别计算。

〔1〕活塞式V、W型及扇型压缩机、压缩机组，按同一底座上的主机、电动机、仪表盘及附件、底座等的总重量计算。

〔2〕立式及L型压缩机、螺杆式压缩机、离心式压缩机，不包括电动机等动力机械重量。

电动机另执行电动机安装定额。

〔3〕往复式D、M、H型对称平衡压缩机，按主机、电动机及随主机成套供给的附属设备的总重量计算。

但附属设备和管道安装另行计算。

第二册电气设备安装工程一、变压器及配电设备1、变压器安装及枯燥，按不同电压等级、不同容量分别以"台〞为计量单位。

2、变压器油过滤，以"吨〞为计量单位，其计算方法如下：〔1〕变压器安装，定额未包括绝缘油的过滤。

需过滤时，可按制造厂提供的油量计算。

〔2〕油断路器及其它充油设备的绝缘油过滤，可按制造厂规定的充油量计算。

计算公式：油过滤数量〔吨〕=设备油重〔吨〕*〔1+损耗率〕3、断路器、负荷开关、电流互感器、耦合电容器、阻波器、电力电容器的安装以"台〞为计量单位。

4、隔离开关、熔断器、避雷器、电抗器的安装，以"组〞为计量单位，每组按三相计算。

5、结合滤波器的安装，以"套〞为计量单位。

第十册说明一、第十册《自动化控制仪表安装工程》 ( 以下简称本定额 ) 适用于新建﹑扩建项目中的自动化控制装置及仪表的安装调试工程。

二 . 本定额主要依据的标准﹑规范有 :1.《工业自动化仪表工程施工及验收规范》GBJ93─86 。

2.《自动化仪表安装工程质量检验评定标准》GBJ131─90 。

3.《分散型控制系统工程设计规定》HG/T20573─95 。

4.《仪表配管﹑配线设计规定》HG20512─92 。

5.《仪表系统接地设计规定》HG20513─92 。

6.《仪表及管线伴热和绝热保温设计规定》HG20514─92 。

7.《仪表隔离和吹洗设计规定》HG20515─92 。

8.《自动分析室设计规定》HG20516─92 。

9.《计算机设备安装与调试工程施工及验收规范》YBJ─89 。

10.《全国统一施工机械台班费用编制规则》 (2001 年 ) 。

11.《全国统一安装工程施工仪器仪表台班费用定额》 (2000 年 ) 。

12.《全国统一安装工程预算定额》GYD─210─2000 。

13.《建设工程工程量清单计价规范》GB50500─2003 。

三、本定额的仪表校验材料费包括校验用消耗材料和校验材料的摊销量。

四、下列内容执行其它册相应定额 :1.控制电缆敷设﹑电气配管﹑支架制作安装﹑桥架安装﹑接地系统，执行第二册《电气设备安装工程》相应项目。

2.仪表设备及管路刷油﹑保温﹑防腐蚀 , 执行第十一册《刷油﹑防腐蚀﹑绝热工程》相应项目。

3.管道上安装流量计﹑调节阀﹑电磁阀﹑节流装置﹑取源部件等及在管道上开孔焊接部件 , 执行第六册《工业管道工程》相应项目。

4.火灾报警及消防控制 , 执行第七册《消防工程》相应项目。

五、本定额取定的材料损耗率见下表。

实行工程量清单计价的工程 , 参照本定额投标报价的 , 投标人可根据工程实际 , 自主决定是否采用本定额取定的材料损耗率。

六、下列费用属直接工程费范围 , 采用定额计价模式的工程 , 可按本定额规定标准计算 ; 实行工程量清单计价的工程 , 投标人可根据工程实际 , 自主选择或调整取费标准。

仪表设计及选型一、设计选型的一般规定如下：1、仪表设计选型，是在满足过程测量介质工况条件和过程监控功能的前提下，选用技术上先行、使用可靠、维护安装方便和经济上合理的仪表。

2、设计规定中应统一规定下列各项内容：二、流量仪表选型：1、DN50及DN50以上采用同心锐孔板差压式流量计；2、DN50以下先考虑转子流量计；若上述类型的流量计不能满足过程测量介质工况条件时，则考虑其他类型的流量计。

三、液位仪表选型：1、连续测量液位——差压式液位计；测量范围在2000mm以内，差压式液位计不适宜场所，可根据情况采用外浮筒液位计，或其他类型。

四、压力仪表选型：1、压力仪表、差压仪表的材质和类型，应满足过程工艺条件。

2、就地压力表一般选用表盘尺寸为100mm或150mm的普通压力表3、泵出口——防震压力表4、腐蚀性强、易结晶、含固体颗粒物、高粘度流体——隔膜压力表（如膜片密封的压力表或差压仪表）五、温度仪表选型：1、明确规定温度计套管的形式、规格和材质。

2、就地温度计一般采用双金属温度计3、一般情况下优先采用Pt100的热电阻温度计（-200~400℃）4、特殊测量的场合，根据需要选型。

（同一工厂内，尽可能减少采用的热电阻类型）六、控制阀口径的确定和选型：1、控制阀Cv值计算标准和口径尺寸确定原则。

2、根据介质特点，确定阀门的类型、执行机构、填料及上阀盖型式。

3、根据控制系统特点，确定阀内件、附件，当仪表电源气源故障，保证人身及工厂设备安全的措施。

4、控制阀的材质及额定压力。

5、控制阀阀体连接方式、密封面型式。

（安全及泄放阀，同上。

）七、报警及联锁系统：1、在DCS报警功能之外设置盘装声光报警系统，对功能和设备选型。

2、用于紧急停车的联锁系统，应对其现场接点及联锁作用、联锁实现方式、实现的功能作出要求。

八、仪表盘的选型仪表盘应对选型和涂漆要求、仪表盘安装仪表的高度、进仪表盘的电源及仪表盘配管的走向，和仪表盘内布线及仪表空气配管要求等作出设计规定。

XXXXX公司自动化仪表工程施工规范一、总则1.1为了提高自动化仪表工程施工技术和施工管理水平，确保工程质量，统一自动化仪表工程施工的质量，特制订本规范。

1.2本规范适用于工业和民用仪表工程的施工及质量验收。

本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。

1.3 仪表工程施工应符合设计文件及本规范的规定，并应符台产品安装使用说明书的要求，对设计的修改必须有原设计单位的文件确认。

采气场所必须使用防爆类附件，以下统称（接线盒）。

1.4对直接安装在设备和管道上的仪表，应按设计文件对专业分界的规定施工，存在差异的需同甲方主管部门和设计单位沟通。

1.5仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。

1.6仪表工程中的焊接工作，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》G B50236—98 中的有关规定。

1.7 仪表工程的施工除应按本规范执行外，尚应符合国家现行的有关强制性标准的规定。

如：《工业安装工程施工质量验收统一标准》GB50252、《工业金属管道工程施工规范》GB50235、《工业金属管道工程施工质量验收规范》GB50184、《现场设备、工业管道焊接工程施工规范》GB50236、《现场设备、工业管道焊接工程施工质量验收规范》GB50683、《钢结构工程施工质量验收规范》GB50205、《工业设备及管道绝热工程施工规范》GB50126、《工业设备及管道绝热工程施工质量验收规范》GB50185、《电气装置安装工程电缆线路施工及验收规范》GB50168、《电气装置安装工程接地装置施工及验收规范》GB50169、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257、《1kV及以下配线工程施工与验收规范》GB50575、《建筑电气工程施工质量验收规范》GB50303二、施工前准备2.1施工技术准备2.1.1 仪表工程施工应根据施工组织设计和施工方案进行组织。

自动化仪表安装规范篇一：《自动化仪表工程施工及验收规范》强制性条款建设部工关于发布国家标准《自动化仪表施工及验收规范》GB50093-2002的99号公告中明确规定以下32条款为强制性条文，必须严格执行。

规定强制性条款的目的在于确保人身安全和自动化仪表工程的施工安全、质量。

1.0.3 仪表工程施工应符合设计文件及本规范的规定，并应符合产品安装使用说明书是要求。

对设计的修改必须有原设计的文件确认。

4.1.3 在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力试验前进行。

4.5.6 安装浮球式液位仪表的法兰短管必须保证能在全量程范围内自由活动。

5.2.11 仪表盘、柜、台、箱在搬运和安装过程中，应防止变形和表面油漆损伤。

安装及加工中严禁使用气焊方法。

5.5.1（3）节流件必须在管道吹扫后安装。

5.5.1（4）节流件的安装方向，必须使流体从节流件的上游端面流向节流件的下游端面。

孔板的锐边或喷嘴的曲面侧应迎着被测流体的流向。

5.5.2 差压计或差压变送器正负压室与测量管道的连接必须正确，引压管倾斜方向和坡度以及隔离器、冷凝器、沉降器、集气器的安装均应符合设计文件的规定。

6.1.7 当线路周围环境温度超过65℃时，应采取隔热措施。

当线路附近有火源时，应采取防火措施。

6.1.15 测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。

6.1.17 在线路终端处，应加标志牌。

地下埋设的线路，应有明显的标识。

7.1.3 仪表管道埋地敷设时，应经试压合格和防腐处理后方可埋入。

直接埋地的管道连接时必须采用焊接，在穿过道路及进出地面处应加保护套管。

7.2.4 测量管道与高温设备、管道连接时，应采取热膨胀补偿措施。

7.6.5 当仪表管道引入安装在有爆炸和火灾危险，有毒及腐蚀物质环境的仪表盘、柜、箱时，其引入孔处应密封。

8.1.1 需要脱脂的仪表、控制阀、管子和其他管道组成件，必须按照设计文件规定脱脂。

技术仪表管道安装19世纪到21世纪，伴随着世界电子技术，半导体工艺，机械制造技术，计算机技术等各行业的发展，自动化仪表技术得到相应讯速发展，自动化仪表已成为工艺参数测量、控制和实现自动化必不可少的技术工具。

自动化仪表在管道上的安装也比起普通的仪表安装有了更高水平的要求。

小七今天将会为大家介绍自动化仪表在管路上的安装要求。

首先来讲解一下In-line仪表和On-line 仪表分别代表的含义：In-line仪表:直接安装在工艺和公用工程管线或设备上的仪表. 对于inline 仪表，其耐压部件（包括螺栓螺母垫片）应该满足其所在的管道等级或设备的要求。

如管线上安装的流量计，阀门等通常采用法兰,焊接,对夹形式与管道连接,仪表不带配对法兰，配对法兰, 垫片及紧固件由管道专业设计, 设计规格要求应满足管材规定。

On-line仪表:通过根部阀连接到工艺和公用工程管线或设备上的仪表及其部件。

一般温度仪表也归为On-line仪表。

On-line仪表的压力应满足仪表所安装的管道等级或设备的要求。

根部阀,法兰,垫片及紧固件由管道专业负责统计仪表管道的安装1、仪表管道埋地敷设时，应经试压合格和防腐处理后方可埋人。

直接埋地的管道连接时必须采用焊接，在穿过道路及进出地面处应加保护套管。

不锈钢管固定时，不应与碳钢材料直接接触。

2、测量管道水平敷设时，坡度倾斜方向应保证能排除气体或冷凝液。

测量管道与高温设备、管道连接时，应采取热膨胀补偿措施。

测量油类及易燃易爆物质的管道与热表面的距离宜大于150mm，且不宜平行敷设在其上方。

3、金属气动信号管线必须用弯管器冷弯，且弯曲半径不得小于管子外径的3倍，气动信号管线安装时应避免中间接头，如无法避免时，宜采用承插焊或卡套式中间接头。

4、气源管道采用镀锌钢管时，应用螺纹连接，拐弯处应采用弯头，连接处必须密封;采用无缝钢管时，应焊接连接。

控制室内的气源总管应有坡度，并在其集液处安装排污阀，排污管口应远离仪表、电气设备和线路。

中国五环工程有限公司内蒙古京能锡林煤化有限责任公司基础工程设计0B版锡林郭勒盟东乌旗褐煤提质项目11051-PE04-IN-03
第 1 页共41页自控专业
专业设计统一规定
0B 根据审查意见修改
0A 基础工程设计谢艳华张皓梁达2013.10
7.4 仪表配线要求
1) LCR及FRR与现场接线箱（盘）之间的信号配线原则上选用铜芯聚乙烯绝
9.5 仪表辅助设备及电缆的编号
编制规定：
1) 与接线箱连接的主电缆的编号的方法为: 接线箱号＋电缆文字号（+i）＋C
接线箱号编码方法
ABCD JBX EFG
ABCD——主项代号
各工艺装置及工序代码以总体设计院WBS（11051-PM51-01）为准。

JB——接线箱标记
X ——信号类型标记,具体规定如下：
S:模拟量C:开关量T:热电偶mV信号E:电源 R:RTD。

仪表专业工程统一规定1. 引言本文档旨在规范和统一仪表专业工程的相关标准和要求，以确保工程质量和安全。

它适用于设计、施工和维护仪表系统的各个环节，并为从业人员提供明确的指导。

2. 定义和缩写词解释在本文档中，以下术语和缩写词的定义适用于所有章节：•仪表：指用来测量、记录、显示、调节和控制过程参数的设备和仪器。

•工程：指设计、施工和维护仪表系统的过程。

•识别和标识：指对仪表设备和元件进行唯一标识，并将其与相关信息进行关联。

3. 规范适用范围本规范适用于以下方面的仪表专业工程：•仪表系统的选型、设计和布置。

•仪表设备的采购、安装和调试。

•仪表系统的调试、测试和验收。

•仪表设备的维护和保养。

4. 仪表系统设计要求4.1 仪表选型在选择仪表设备时，应考虑以下因素：•测量范围和精度要求。

•工作环境条件。

•可靠性和可维护性。

•成本效益。

4.2 仪表布置•仪表设备应根据工程需求合理布置，并满足操作和维护的便利性要求。

•仪表设备之间的布线应符合电气安全和抗干扰要求。

5. 仪表设备采购和安装要求5.1 采购要求•仪表设备的采购应根据设计要求进行，并确保设备符合国家标准和相关技术规范。

•仪表设备的供应商应具备相关资质和信誉。

5.2 安装要求•仪表设备的安装应按照相关图纸和说明进行，并确保设备稳固可靠。

•安装过程中应注意防止设备的损坏和误操作。

6. 仪表系统调试、测试和验收6.1 调试要求•调试过程应按照设计要求进行，并确保仪表系统的准确性和可靠性。

•调试过程中应记录相关参数和数据，并及时处理和反馈问题。

6.2 测试要求•测试过程应包括仪表设备的功能测试和整体系统的性能测试。

•测试结果应与设计要求进行对比，确保系统性能符合预期。

6.3 验收要求•验收过程应包括对仪表设备和整体系统的检查和测试。

•验收结果应符合设计要求和相关标准。

7. 仪表设备维护和保养7.1 维护要求•维护工作应按照设备规定的要求和周期进行，并记录维护记录。

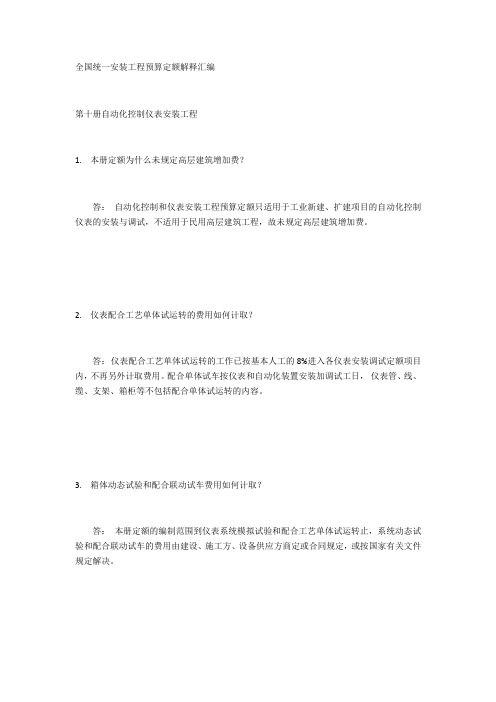

全国统一安装工程预算定额解释汇编第十册自动化控制仪表安装工程1. 本册定额为什么未规定高层建筑增加费？答：自动化控制和仪表安装工程预算定额只适用于工业新建、扩建项目的自动化控制仪表的安装与调试，不适用于民用高层建筑工程，故未规定高层建筑增加费。

2. 仪表配合工艺单体试运转的费用如何计取？答：仪表配合工艺单体试运转的工作已按基本人工的8%进入各仪表安装调试定额项目内，不再另外计取费用。

配合单体试车按仪表和自动化装置安装加调试工日，仪表管、线、缆、支架、箱柜等不包括配合单体试运转的内容。

3. 箱体动态试验和配合联动试车费用如何计取？答：本册定额的编制范围到仪表系统模拟试验和配合工艺单体试运转止，系统动态试验和配合联动试车的费用由建设、施工方、设备供应方商定或合同规定，或按国家有关文件规定解决。

4. 在新的职能大厦工程的施工中，楼宇自动化控制应如何使用本册定额？具体到总线、局域网（线、缆RVV、RVVP、RVS等）、各种控制模块或输入输出板、信息插座等。

可否将第十册的相关的适用范围扩大到高级民用建筑领域，并相应增加一些缺项子目？在大型公共建筑中的广播音响系统、电子大屏幕显示器如何执行定额？答：本册定额只适用于工业生产自动化，不适用民用建筑、大型公共建筑和智能大厦的自动化，上述情况可以用其他定额。

5. 定额的安全监测装置子目适用范围是否有规定？是否适用空调系统油或气体炉的安全监测？答：定额的安全监测装置子目适用于工业生产安全监测，可以适用工厂车间空调系统油或气体炉的安全监测。

6. 公共场所的监视，如：商场、影剧院、大会堂等是执行第十册“集中监视与控制”中的工业电视，还是使用第十三册中“安全防范设备安装”中的电视监视设备安装。

答：如果用于安全防范的目的，应当使用第十三册中“安全防范设备安装”中的电视监视设备安装。

7. 民用建筑的电视线路使用的射频电缆是否可以使用本册的同轴电缆敷设子项？答：应执行通信设备与线路工程预算定额较为适宜。
