卫生洁具安装尺寸表

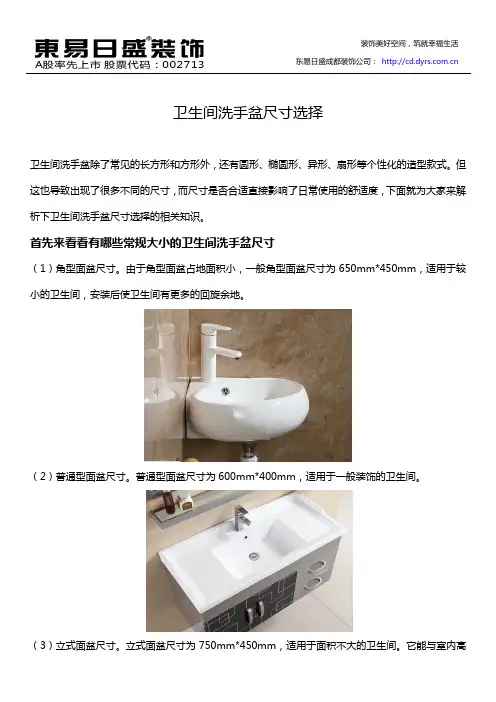

卫生间洗手盆尺寸选择卫生间洗手盆除了常见的长方形和方形外，还有圆形、椭圆形、异形、扇形等个性化的造型款式。

但这也导致出现了很多不同的尺寸，而尺寸是否合适直接影响了日常使用的舒适度，下面就为大家来解析下卫生间洗手盆尺寸选择的相关知识。

首先来看看有哪些常规大小的卫生间洗手盆尺寸（1）角型面盆尺寸。

由于角型面盆占地面积小，一般角型面盆尺寸为650mm*450mm，适用于较小的卫生间，安装后使卫生间有更多的回旋余地。

（2）普通型面盆尺寸。

普通型面盆尺寸为600mm*400mm，适用于一般装饰的卫生间。

（3）立式面盆尺寸。

立式面盆尺寸为750mm*450mm，适用于面积不大的卫生间。

它能与室内高档装饰及其他豪华型卫生洁具相匹配。

（4）有沿台式面盆和无沿台式面盆尺寸。

有沿台式面盆和无沿台式面盆尺寸为900mm*650mm，适用于空间较大的装饰较高档的卫生间使用，台面可采用大理石或花岗石材料。

目前，常用的常用面盆尺寸有：585×390mm、600×460mm、700×460mm、750×460mm、800×460mm、900×460mm、1000×460mm、600×405×155mm、410×310×140mm等尺寸规格。

其次来看看如何确定自家需要哪种尺寸的洗手盆比较合适（1）空间决定形式。

洗手盆大致分成独立式和台式两种，独立式的造型美观、占地面积小，并便于维修，适合空间不大的卫生间。

但它需要配备镜箱或盥洗架，以便利用池子上方的空间摆放一些洗漱用具及化妆品等；而台式面盆至少要占据一张小课桌的空间，它的台面上可放洗漱用具，下面的柜子还能放杂物。

（2）深度和强度成正比。

溅到身上，这恐怕是消费者感觉最不舒服的一点了。

按常规，洗手盆的深度与安装在上面的水龙头水流的强度成正比，即深的池子才能安装水流强的龙头。

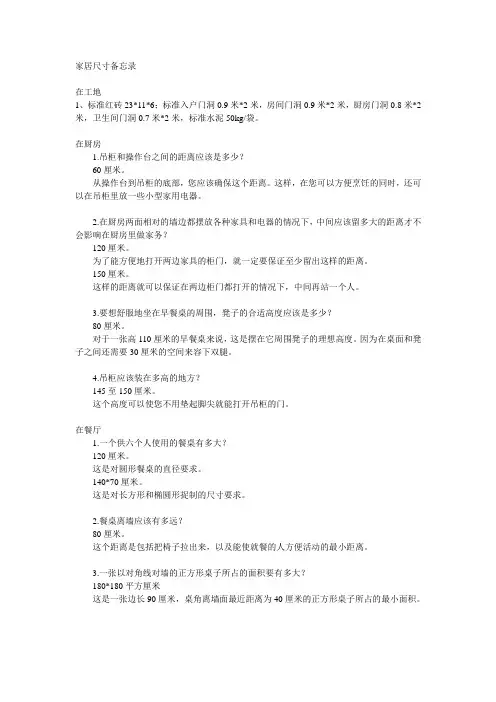

家居尺寸备忘录在工地1、标准红砖23*11*6；标准入户门洞0.9米*2米，房间门洞0.9米*2米，厨房门洞0.8米*2米，卫生间门洞0.7米*2米，标准水泥50kg/袋。

在厨房1.吊柜和操作台之间的距离应该是多少？60厘米。

从操作台到吊柜的底部，您应该确保这个距离。

这样，在您可以方便烹饪的同时，还可以在吊柜里放一些小型家用电器。

2.在厨房两面相对的墙边都摆放各种家具和电器的情况下，中间应该留多大的距离才不会影响在厨房里做家务？120厘米。

为了能方便地打开两边家具的柜门，就一定要保证至少留出这样的距离。

150厘米。

这样的距离就可以保证在两边柜门都打开的情况下，中间再站一个人。

3.要想舒服地坐在早餐桌的周围，凳子的合适高度应该是多少？80厘米。

对于一张高110厘米的早餐桌来说，这是摆在它周围凳子的理想高度。

因为在桌面和凳子之间还需要30厘米的空间来容下双腿。

4.吊柜应该装在多高的地方？145至150厘米。

这个高度可以使您不用垫起脚尖就能打开吊柜的门。

在餐厅1.一个供六个人使用的餐桌有多大？120厘米。

这是对圆形餐桌的直径要求。

140*70厘米。

这是对长方形和椭圆形捉制的尺寸要求。

2.餐桌离墙应该有多远？80厘米。

这个距离是包括把椅子拉出来，以及能使就餐的人方便活动的最小距离。

3.一张以对角线对墙的正方形桌子所占的面积要有多大？180*180平方厘米这是一张边长90厘米，桌角离墙面最近距离为40厘米的正方形桌子所占的最小面积。

4.桌子的标准高度应是多少？72厘米。

这是桌子的中等高度，而椅子是通常高度为45厘米。

5.一张供六个人使用的桌子摆起居室里要占多少面积？300*300厘米。

需要为直径120厘米的桌子留出空地，同时还要为在桌子四周就餐的人留出活动空间。

这个方案适合于那种大客厅，面积至少达到600*350厘米。

6.吊灯和桌面之间最合适的距离应该是多少？70厘米。

这是能使桌面得到完整的、均匀照射的理想距离。

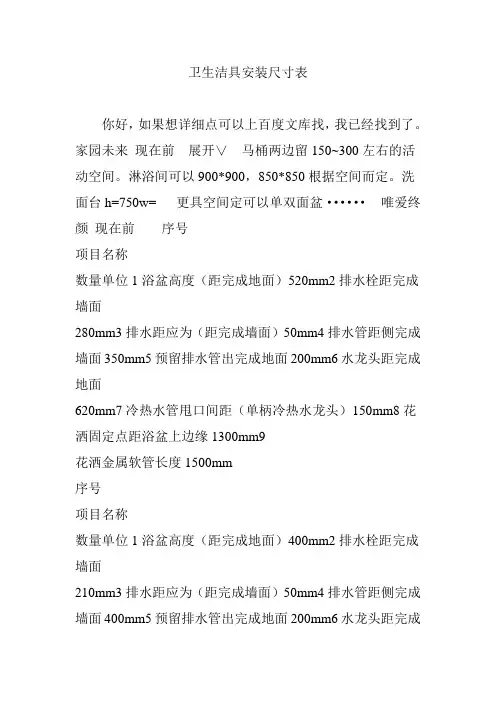

卫生洁具安装尺寸表你好，如果想详细点可以上百度文库找，我已经找到了。

家园未来现在前展开∨马桶两边留150~300左右的活动空间。

淋浴间可以900*900，850*850根据空间而定。

洗面台h=750w= 更具空间定可以单双面盆······唯爱终颜现在前序号项目名称数量单位1浴盆高度（距完成地面）520mm2排水栓距完成墙面280mm3排水距应为（距完成墙面）50mm4排水管距侧完成墙面350mm5预留排水管出完成地面200mm6水龙头距完成地面620mm7冷热水管甩口间距（单柄冷热水龙头）150mm8花洒固定点距浴盆上边缘1300mm9花洒金属软管长度1500mm序号项目名称数量单位1浴盆高度（距完成地面）400mm2排水栓距完成墙面210mm3排水距应为（距完成墙面）50mm4排水管距侧完成墙面400mm5预留排水管出完成地面200mm6水龙头距完成地面600mm7冷热水管甩口间距（单柄冷热水龙头）150mm8花洒固定点距浴盆上边缘1300mm9花洒金属软管长度1500mm序号项目名称数量单位1坐便器排水距（距完成墙面）420mm2给水管角阀安装高度（距完成地面）150mm3给水管角阀距坐便器中心线距离140mm4预留排水管出完成地面100mm序号项目名称数量单位1蹲便器排水距（距完成墙面）640mm2蹲便器脚踏式冲洗阀距蹲便器中心线距离360mm3 预留排水管出完成地面100mm序号项目名称数量单位1托架式洗脸盆排水距（距完成墙面）150mm2托架式洗脸盆角阀安装高度（距完成地面）490mm3托架式洗脸盆冷热水管甩口间距180mm4立柱式洗脸盆（背出水）排水距（距完成墙面）210mm5立柱式洗脸盆角阀安装高度（距完成地面）490mm6立柱式洗脸盆冷热水管甩口间距220mm7台上式洗脸盆排水距（距完成墙面）170mm8台上式洗脸盆角阀安装高度（距完成地面）490mm9台上式洗脸盆冷热水管甩口间距204mm10台下式洗脸盆排水距（距完成墙面）170mm11台下式洗脸盆角阀安装高度（距完成地面）490mm12台下式洗脸盆冷热水管甩口间距204mm13角式洗脸盆排水距（距两侧完成墙面）170mm14角式洗脸盆角阀安装高度（距完成地面）450mm15角式洗脸盆角阀距两侧完成墙面距离200mm16洗脸盆边缘高度（距完成地面）800mm17所有洗脸盆金属软管长度500mm18所有洗脸盆预留排水管出完成地面300mm序号项目名称数量单位1污水盆边缘高度（距完成地面）683mm2排水距（距完成墙面）128mm3水嘴安装高度（距完成地面）1000mm4预留排水管出完成地面100mm序号项目名称数量单位1洗盆边缘高度（距完成地面）800mm2排水距（距完成墙面）110mm3水嘴安装高度（距完成地面）1000mm4预留排水管出完成地面400mm序号项目名称数量单位1台面高度（距完成地面）800mm2排水距（距完成墙面）110mm3水嘴安装高度（距完成地面）1000mm4预留排水管出完成地面300mm序号项目名称数量单位1淋浴房排水管甩一个地漏，地漏距两侧完成墙面210mm2淋浴单柄水龙头距侧完成墙面450mm3淋浴单柄水龙头高度（底座+水龙头距底座）100+1060mm4冷热水管甩口间距（单柄冷热水龙头）150mm5花洒金属软管长度1500mm6预留排水管出完成地面150mm序号项目名称数量单位1淋浴单柄水龙头高度（距完成地面）1150mm2冷热水管甩口间距（单柄冷热水龙头）150mm3花洒金属软管长度1500mm序号项目名称数量单位1小便斗排水距（距完成墙面）100mm2小便斗下边缘高度（距完成地面）600mm厨房洗涤槽淋浴房（圆角型）淋浴器小便斗附盆背污水盆（排水座带存水弯）住宅洗涤盆及洗池3小便斗冲洗阀门安装高度距小便斗上边缘150mm4小便斗感应器安装高度距小便斗上边缘250mm5预留排水管出完成地面100mm nhgtf 现在前一般早购买的时候都是有说明书的，主要按照上面操作就可以了浮光勇面现在前您好，看你买多大的，最小的有宽度是500公分芊芊嫣然笑现在前。

卫生洁具安装工艺本工程坐便器采用3L/6L双档水箱；手术刷手池室、护士站室、诊室、治疗室、洁净无菌室、供应中心、ICU等有无菌要求或防止交叉感染场所的洗手盆应采用感应自动水龙头。

本工程淋浴器采用单柄混调开关；公共卫生间蹲便器采用脚踏式冲洗阀、洗手盆、小便器采用红外感应延时自闭冲洗阀。

（一）、工艺流程安装准备→卫生洁具及配件检验→卫生洁具安装→卫生洁具配件预装→卫生洁具稳装→卫生洁具与墙、地缝处理→通水试验。

（二）、卫生器具安装的一般要求首先，按图纸要求的平面坐标，找准地面线，按器具的尺寸在地面、墙面栽好膨胀螺栓(并在螺栓上涂上密封胶，以免破坏防水)，卫生器具的支托架必须牢固、平整，与器具结合必须严密；所有器具安装前必须将排水口覆盖物等管堵摘掉，将承口内清理干净方可安装；卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳；卫生器具的给水配件应完好无损伤，接口严密，启闭部分灵活；卫生器具安装质量要求严格按施工验收规范及招标技术规范的规定。

（三）、卫生器具安装允许偏差见表：1、取出地面下水口的管堵,检查管内确无杂物后,将管口周围清扫干净。

2、安装坐便器的地面必须坚硬平整。

不能铺有地砖或其他装饰材料，砂石杂物要清理干净。

3、坐便器固定前，要使其水平并用水平尺校准。

4、坐便器固定拉爆螺栓固定法：将坐便器放在安装位置，在地面画出坐便器底脚轮廓线，并能过坐便器上的安装孔画出螺栓孔位置。

打好孔后，插入螺栓，在坐便器排出口与地面排污口接合处涂粘合剂，将坐便器平稳放好，坚固拉爆螺栓，最后用水泥砂浆密封坐便器底脚。

水泥粘结法：在地面上画出坐便器底脚轮廓线，沿轮廓线向内铺设一圈宽30mm，高15mm的水泥砂浆，在坐便器排出口与地面排污口接合处涂粘合剂，抹干净坐便器底脚，将其平稳地安放在安装位置，使之粘结牢固，抹净溢出的水泥砂浆。

坐便器安装效果图（五）、蹲式大便器安装1、将胶皮碗套在蹲便器进水口上，要套正，套实。

1 卫生间洁具的安装1、安装卫生间洁具给排水预留口时，要先详细了解卫生洁具的型号、规格、功能和安装尺寸，并根据安装尺寸准确预留进、出水口。

2、预留管道毛坯经试压、隐蔽验收后，预留管口要做好封闭措施，防止杂物、水泥砂浆进入管道。

给水管要保持供水，并保证管网带水压0.3Mpa，预防在饰面施工过程中损坏(钉穿)管道，能得到及时的发现和修复。

3、凡有凹池的地方，均要安装排水地漏。

4、凡穿楼板的预留管道经补孔后，均应试水试漏，防止日后出现渗漏损坏下一层设施。

5、卫生间墙身四壁、地面，特别是浴缸底部，均要进行防水处理。

（由土建施工）6、洁具安装前，要认真检查给排水预留口是否畅通，尺寸是否符合要求，地漏是否畅通。

确认无遗留问题后，方可进行洁具安装。

7、卫生洁具安装尺寸应符合下表规定。

8、卫生洁具的连接管，软管弯曲度应均匀一致，不得有凹凸等缺陷。

9、卫生器具的安装，应采用预埋螺栓或膨胀螺栓固定，也可使用全铜木牙螺丝。

10、卫生器具支架、托架的安装须平正、牢固，与器具接触应紧密。

11、卫生洁具给水配件的安装位置应正确，单独器具允许偏差不超过10mm，成排器具允许偏差不超过5mm。

12、安装应平直，垂直度允许偏差不得超过3mm。

13、单独洁具的安装高度允许偏差±10mm，成排洁具的安装高度允许偏差5mm。

14、连接卫生器具的排水管径和最小坡度应符合设计要求。

15、卫生器具排水的排出口与排水承口的连接必须严密不漏。

16、排水栓、地漏的安装应平正、牢固、无渗漏，排水栓应低于盆、槽层表面2mm，低于地表面5mm，地漏低于安装处排水表面5mm。

17、卫生器具安装应符合以下规定：支、托架防腐良好；埋设平正；单个的器具设置平稳、不松动。

18、卫生器具给水配件的安装应符合以下规定：镀铬件完好无损伤，接口严密，启闭部分灵活，安装端正，表面洁净，无外露油麻。

2 陶瓷砖类饰面工程一、卫生间墙面瓷砖镶贴（一）材料质量要求1．饰面砖应表面平整，边缘整齐，棱角不得损坏。

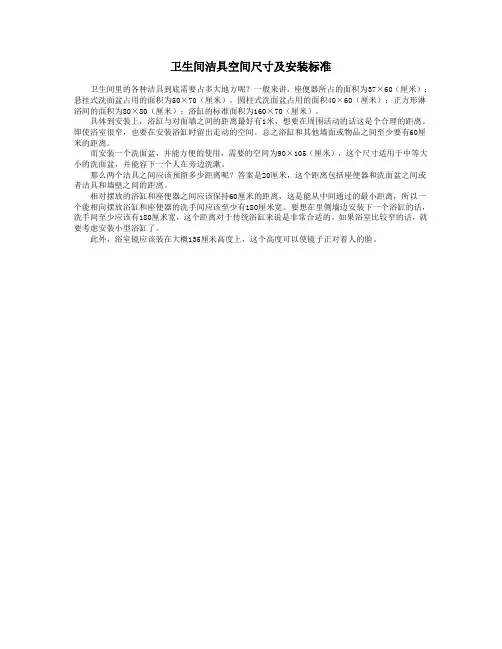

卫生间洁具空间尺寸及安装标准
卫生间里的各种洁具到底需要占多大地方呢？一般来讲，座便器所占的面积为37×60（厘米）；悬挂式洗面盆占用的面积为50×70（厘米），圆柱式洗面盆占用的面积40×60（厘米）；正方形淋浴间的面积为80×80（厘米）；浴缸的标准面积为160×70（厘米）。

具体到安装上，浴缸与对面墙之间的距离最好有1米，想要在周围活动的话这是个合理的距离。

即使浴室很窄，也要在安装浴缸时留出走动的空间。

总之浴缸和其他墙面或物品之间至少要有60厘米的距离。

而安装一个洗面盆，并能方便的使用，需要的空间为90×105（厘米），这个尺寸适用于中等大小的洗面盆，并能容下一个人在旁边洗漱。

那么两个洁具之间应该预留多少距离呢？答案是20厘米，这个距离包括座便器和洗面盆之间或者洁具和墙壁之间的距离。

相对摆放的浴缸和座便器之间应该保持60厘米的距离，这是能从中间通过的最小距离，所以一个能相向摆放浴缸和座便器的洗手间应该至少有180厘米宽。

要想在里侧墙边安装下一个浴缸的话，洗手间至少应该有180厘米宽，这个距离对于传统浴缸来说是非常合适的。

如果浴室比较窄的话，就要考虑安装小型浴缸了。

此外，浴室镜应该装在大概135厘米高度上，这个高度可以使镜子正对着人的脸。

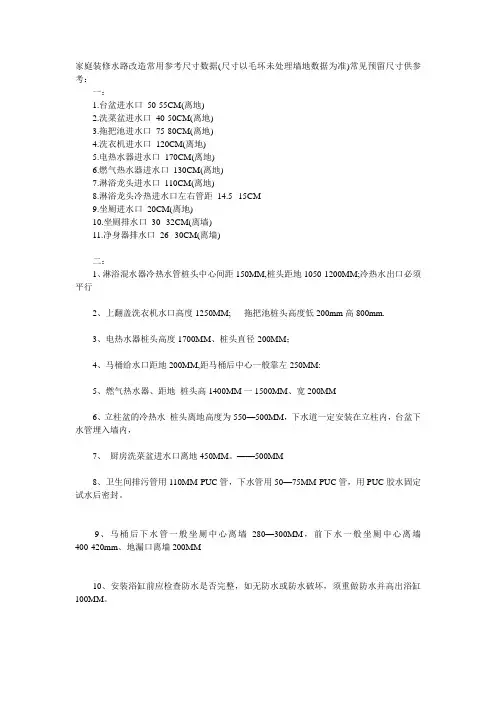

家庭装修水路改造常用参考尺寸数据(尺寸以毛坏未处理墙地数据为准)常见预留尺寸供参考：一：1.台盆进水口50-55CM(离地)2.洗菜盆进水口40-50CM(离地)3.拖把池进水口75-80CM(离地)4.洗衣机进水口120CM(离地)5.电热水器进水口170CM(离地)6.燃气热水器进水口130CM(离地)7.淋浴龙头进水口110CM(离地)8.淋浴龙头冷热进水口左右管距14.5--15CM9.坐厕进水口20CM(离地)10.坐厕排水口30--32CM(离墙)11.净身器排水口26--30CM(离墙)二：1、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必须平行2、上翻盖洗衣机水口高度1250MM; 拖把池桩头高度低200mm高800mm.3、电热水器桩头高度1700MM、桩头直径-200MM；4、马桶给水口距地200MM,距马桶后中心一般靠左250MM:5、燃气热水器、距地桩头高1400MM一1500MM、宽200MM6、立柱盆的冷热水桩头离地高度为550—500MM，下水道一定安装在立柱内，台盆下水管埋入墙内，7、厨房洗菜盆进水口离地450MM。

——500MM8、卫生间排污管用110MM PUC管，下水管用50—75MM PUC管，用PUC胶水固定试水后密封。

9、马桶后下水管一般坐厕中心离墙280—300MM，前下水一般坐厕中心离墙400-420mm、地漏口离墙200MM10、安装浴缸前应检查防水是否完整，如无防水或防水破坏，须重做防水并高出浴缸100MM。

11、淋缸上的混合龙头的左右位置一定要安装在浴盆中间（先确定浴缸尺寸），桩头高为1200MM。

中650MM。

低250MM。

间距150MM12、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。

连体坐便器要根据型号来确定出水口的位置，一般要留在马桶下水口正中左方250 MM处。

13、淋浴混水阀的左右位置正确,且装在浴缸中间(先确定浴缸尺寸),高度为浴缸上中150-200mm，按摩浴缸根据型号进行出水口预留。

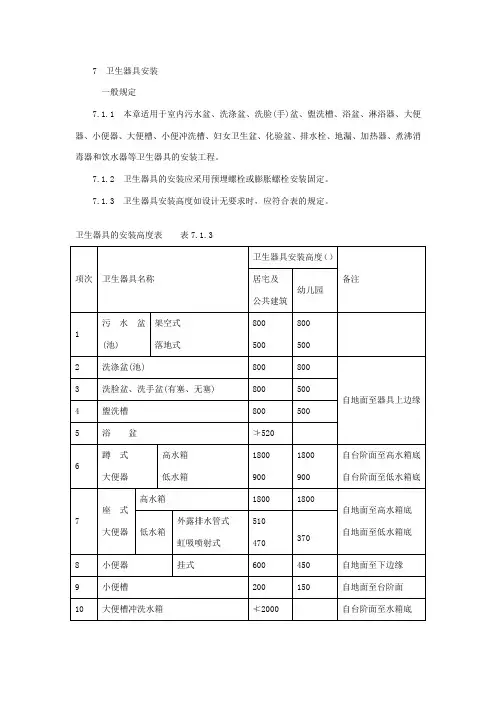

7 卫生器具安装一般规定7.1.1 本章适用于室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、大便槽、小便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具的安装工程。

7.1.2 卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。

7.1.3 卫生器具安装高度如设计无要求时，应符合表的规定。

卫生器具的安装高度表表7.1.37.1.4 卫生器具给水配件的安装高度，如设计无要求时，应符合表的规定。

卫生器具给水配件的安装高度表7.1.4注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm，其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。

施工准备7.2.1 技术准备(1) 认真审阅图纸资料，按照设计要求进行具体准备工作；(2) 明确提出施工的范围和质量标准，并据此定出合理可行的施工周期；(3) 操作人员必须了解所施工卫生器具的性能、技术要求。

7.2.2 材料要求(1) 进入施工现场的各种材料及配件必须全部合格、配齐并应略有富余；(2) 材料应根据计划需要及时运到现场，并存放在防避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠；(3) 不合格的材料，严禁运至现场。

7.2.3 主要机具(1) 主要电动机具：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击电钻、打孔机、电烙铁等；(2) 主要工具：管钳、手锯、活动扳手、呆扳手、手锤、布剪刀、手铲、錾子、钢丝钳、方锉、圆锉、螺钉旋具(螺丝刀)等；(3) 其他：水平尺，角尺、钢卷尺、划规、线坠等。

7.2.4 作业条件(1) 根据设计要求和土建确定的基准线，确定好卫生器具的标高；(2) 所有与卫生器具连接的管道水压、灌水试验已完毕，并已办好隐蔽、预检手续；(3) 浴盆安装应待土建做完防水层及保护层后，配合土建施工进行；(4) 其他卫生器具安装应待室内装修基本完成后再进行安装；(5) 蹲式大便器应在其台阶砌筑前安装，坐式大便器应在其台阶砌筑后安装。

7卫生器具安装7.1一般规定7.1.1本章适用于室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具安装的质量检验与验收。

7.1.2卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。

7.1.3卫生器具安装高度如设计无要求时，应符合表7.1.3的规定。

7.1.4卫生器具给水配件的安装高度，如设计无要求时，应符合表7.1.4的规定。

表格见下页12表 7.1.4 卫生器具给水配件的安装高度器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。

7.2卫生器具安装主控项目7.2.1排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。

地漏水封高度不得小于 50mm。

检验方法:试水观察检查。

7.2.2卫生器具交工前应做满水和通水试验。

检验方法:满水后各连接件不渗不漏；通水试验给、排水畅通。

13一般项目7.2.3卫生器具安装的允许偏差应符合表7.2.3的规定。

7.2.4有饰面的浴盆，应留有通向浴盆排水口的检修门。

检验方法:观察检查。

7.2.5小便槽冲洗管，应采用镀锌钢管或硬质塑料管。

冲洗孔应斜向下方安装，冲洗水流同墙面成 45°角。

镀锌钢管钻孔后应进行二次镀锌。

检验方法:观察检查。

7.2.6卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。

检验方法:观察和手扳检查。

7.3卫生器具给水配件安装主控项目7.3.1卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。

检验方法:观察及手扳检查。

一般项目7.3.2卫生器具给水配件安装标高的允许偏差应符合表7.3.2的规定。

7.3.3浴盆软管淋浴器挂钩的高度，如设计无要求，应距地面1800mm。

检验方法:尺量检查。

7.4卫生器具排水管道安装主控项目7.4.1与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。

安装工程施工方案1．给排水管、消防管道安装1．1、施工工序按工程施工技术规律和合理的组织关系，分为施工准备预留预埋、支架制作、支架安装、管道安装压力试验、初步冲洗、系统冲洗、消毒、系统调试、送水交工等程序。

（1）、给水管安装给水外管：市政给水管至室内（外）水表井，采用铸铁上水管埋地敷设，埋地深度按设计要求，接口采用胶圈接口连接，并做好保防措施、经试压、冲洗、消毒后办理隐蔽验收后回填夯实。

室内给水管：从水表井至设计范围内的里程终端点上，包括生活用水、生产用水、消防用水等的管道敷设，各种阀门、阀件、设备设施的管道连接安装，分水表、水咀及各种卫生器具的安装。

DN150采用镀锌管卡箍安装。

小于或等于DN100采用镀锌钢管丝接安装，丝口外露部分作防腐处理，接口不露油麻。

（2）、消防管道安装a、干管安装≥DN100的管道采用镀锌卡箍连接，＜DN100的干管采用套丝连接安装，线接技术数据与给水管相同，接口和埋地部分的管道作防腐处理。

b、消防栓及支管安装，消防栓支管要以栓阀的坐标、标高定位甩口，核定后再固稳消防栓箱，栓箱内配件根据设计要求设定。

c、消防水泵安装根据设计要求定型号、定位置，安装顺序为回阀；阀门依次与设备紧固，阀门安装手轮方向应便于操作，具体安装技术参照泵房的安装。

（3）、排水管排水管包括排粪管、生活污水管、厨房污水管、雨水管和工业污水管等。

排污管在隐蔽前必须做灌水试验，其灌水高度应不低于底层地面高度。

（满水15分钟后，再灌满延续5分钟，液面不下降为合格）a、室外排水采用汇总合流制，粪便、污水经处理后排入市政污水管网；生活污水、雨水经沙井排入市政污水管网。

b、室内排水管的卫生器具，地漏及有隔绝臭气要求的器具、其排水管上均应设置存水，以隔绝臭气。

C、排水管坡度1．2．主要施工方、（1）、通用技术要求○1、一般要求及准备工作a、开工前应检查图纸、文件、资料是否齐全，全面熟悉图纸并参加图纸会审，对复杂关键部位，应绘制实施性施工大样图。

住宅卫生间设计标准1.一般规定1.1.卫生间设计中应注意合理布置卫生器具,使用管道集中、隐蔽,重视平面及空间的充分利用;1.2.卫生间应注意保持良好的通风换气和采光;无自然通风的卫生间应采取有效的机械通风换气措施;1.3.卫生间应有良好的防水、防潮、排水、防滑及隔声功能;2.建筑2.1.每套住宅应设1个以上卫生间,其中1个卫生间至少应配置3件卫生器具;不同器具组合的卫生间,使用面积不应小于下列规定见下图所示：2.2. 1 设便器、洗浴器浴缸或淋浴、洗面器3件卫生洁具的为4㎡;2.3. 2 设淋浴器、洗面器2件卫生洁具的为㎡;2.4. 3 设便器、洗面器2件卫生洁具的为2㎡;2.5. 4 单设便器的为㎡;2.6. 5 单设淋浴器的为㎡;2.7.如厕所单独隔开,内设便器时,其面积不应小于：外开门×,内开门×;2.8.卫生间的室内净高不应低于;卫生间内排水横管下表面与楼面、地面净距不应低于,且不得影响门、窗扇开启;2.9.卫生间门洞最小尺寸ｍ洞口宽度、ｍ洞口高度,门洞口高度不包括门上亮子高度,洞口两侧地面有高低差时,以高地面为起算高度;2.10.无前室的卫生间的门不应直接开向起居室厅或餐厅、厨房;2.11.卫生间宜有直接采光、自然通风,其侧面采光窗洞口面积不应小于地面面积的1／10,通风开口面积不应小于地面面积的1／20;卫生间窗台高1300～1500mm,窗扇上悬,保证卫生间的采光通风效果,不影响私密性;2.12.当两户卫生间位于凹槽相对布置时,窗应错位布置避免通视;2.13.卫生间不应布置在下层住户厨房、卧室、起居室和餐厅的上层,并注意防止排水立管贴邻或穿越下层住户的卧室;当布置在本套内上述房间的上层时,应采取防水、隔声和便于检修的技术措施,避免支管穿楼板做法注:卫生间也不能布置在工人房的上层,但可布置在储藏间的上层;2.14.卫生间可布置在地下室或半地下室,且必须采取采光、通风、日照、防潮、排水及安全防护措施;2.15.大户型主卫生间宜洗、浴分间设,洁具设施要与户型档次相匹配；应设管道井;2.16.卫生间地面应有防水,并设置地漏等排水措施,门口处应防止积水外溢地面标高应低于门口外地面标高15mm～20mm,或做低门槛;2.17.卫生间内产生噪声的设备如水箱、水管等不宜安装在与卧室相邻的墙面上;2.18.卫生间如设置洗衣机时,应增加相应的面积,并配置给排水设施及单相三孔插座;3.结构3.1.做同层排水处理时宜降低卫生间内结构板标高300～400mm,一般情况下要求卫生间楼、地面标高要低于相邻房间的楼、地面15mm～20mm;3.2.当下层为商用空间时,结构设计时应考虑卫生间洁具的布置,避免洁具正下方是大梁,导致无法居中安装;4.给排水4.1.卫生间水平排水管道,不宜布置在下层住户的空间内,可采用同层排水或侧向排水等措施;4.2.建筑标准要求较高的多层住宅和10层及10层以上高层建筑卫生间排水设专用通气立管,阳台排水设伸顶通气管;4.3.住宅的污水排水横管宜设于本层套内,便于检修和疏通;4.4.严禁给水管明设在浴缸底;4.5.所有卫生器具自带或配套的存水弯,其水封度不得小于50mm;由于水封蒸发损失、自虹吸损失以及管道内气压变化等因素而要求的最低限4.6.卫生器具和配件应采用节水型产品,不得使用一次冲水量大于6L的坐便器;4.7.给水和集中热水供应系统,应分户分别设置冷水和热水表;卫生器具和配件应采用节水性能良好的产品;管道、阀门和配件应采用不易锈蚀的材质;4.8.地下室、半地下室中低于室外地面的卫生器具和地漏的排水管,不应与上部排水管道连接,应设置集水坑用污水泵排出;4.9.卫生间的排水立管4.9.1.应单独设置,且排水管道不得穿越卧室;4.9.2.不应遮挡门窗、排气口;4.9.3.穿过地面时,须预埋套管并高出地面30,管间缝隙用防水材料填实;4.9.4.塑料管穿墙埋设高度≥1500,避免二次装修打穿漏水;4.9.5.室内PVC管线应设置消音措施以减少上下水管道噪音;4.10.布置洗浴器和布置洗衣机的部位应设置地漏,其水封深度不应小于50mm;布置洗衣机的部位宜采用能防止溢流和干涸的专用地漏;4.11.卫生间应从门口向地漏找坡度；地漏应设在室内最低端并靠近浴盆或淋浴喷头;5.电气5.1.住宅卫生间一般设有洗浴设备,属于严重潮湿场所,电源插座应设置漏电保护装置,电源插座漏电电流保护装置的动作电流可定为30mA;5.2.卫生间的电源插座宜设置独立回路,减少电气火灾的危险;5.3.洗浴设备的卫生间应作等电位联结;5.4.任何开关的插座,必须至少距淋浴间的门边以上,并应有防水、防潮措施;6.通风及排气6.1.卫生间的门,应在下部设有效截面积不小于平方米的固定百叶,或距地面留出15mm~20mm的缝隙;6.2.卫生间排气道、排气扇设置6.2.1.一般排气道设置应避免靠近给水管及设在门后；如条件限制必须设在门后时,一定注意门垛净尺寸满通风道的安装尺寸；`6.2.2.排气道大小尺寸应选用标准图集,排气道截面为矩形,进气口设在长边、短边均可,排气口高度一般洞中心距地2600mm;6.2.3.卫生间的排水干管与排风道不可共用;6.2.4.卫生间排气扇宜结合吊顶设吸顶式排风扇,洞口大小一般为≥Φ200的圆洞,或为≥200×200的方洞;无外窗的卫生间排气扇应与通风道排风口相连;6.2.5.排气口距上人屋面≥2000,距非上人屋面≥300;附件一：各卫生器具的尺寸及安装要求附件二：人体活动与卫生设备组合尺度、卫生设备与管道组合尺度附件一:各卫生器具的尺寸及安装要求附件二:人体活动与卫生设备组合尺度、卫生设备与管道组合尺度1、人体活动与卫生设备组合尺度2、卫生设备与管道组合尺度。

1.总则1。

1适用范围本工艺标准适用于一般民用和公共建筑卫生洁具安装工程。

1。

2编制依据《建筑给水排水及采暖工程施工质量验收规范》GB 50242-20022。

施工准备2.1技术准备2.1.1卫生器具按设计要求已到现场且有详细安装说明书。

2.1.2所有材料的产品合格证书、进场验收记录已由监理工程师检查确认。

2.1。

3技术人员已给操作人员做好施工技术交底。

2.2材料准备2.2。

1卫生器具的规格、型号必须符合设计要求，并有产品出厂合格证，卫生器具外观应规矩，造型周正，表面光滑美观，无裂纹，边缘平滑,色调一致。

2。

2。

2卫生器具零件规格应标准，质量应可靠，外表光滑,电镀均匀，螺纹清晰,锁母松紧适度，无砂眼、裂纹等缺陷。

2.2。

3卫生器具的水箱应采用节水型。

2。

2.4其它附助材料等均应符合材料标准要求.2.3主要机具2.3.1机具：套丝机、砂轮机、砂轮锯、手电钻、冲击钻.2.3。

2工具：管钳、钢锯、活扳手、管割刀、螺丝刀、剪刀、錾子等。

2。

3.3量具：水平尺、划规、线坠、小线、钢卷尺、角尺、钢板尺等。

2.4作业条件2.4。

1所有与卫生器具连接的管道压力、闭水试验已完毕，并已完成隐检手续。

2.4.2卫生器具除蹲式大便器和浴盆外,均应待土建抹灰、喷白、镶贴瓷砖等工作完毕再行安装。

2.4。

3按施工方案要求的安装条件已经具备，施工的房间达到关锁的条件.3.施工工艺3。

1安装准备卫生器具在安装前要进行检查、清洗，配件与卫生器具应配套，部分卫生器具应先进行预制再安装。

3。

2卫生器具安装高度如设计无要求时，应符合下表注:装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm,其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。

3。

3卫生器具给水配件的安装高度如设计无要求时,应符合下表3.4蹲式大便器安装:3。

4。

1大便器安装(1）高水箱蹲式大便器安装在砖砌坑台中，分带存水弯和无存水弯两种，依设计和已安装完的排水分支管选用的是否有S弯或P型弯而定.(2）按已安装好的排水短管中心,确定出大便器的安装中心线，并引至大便器后背墙上，同时弹出高位水箱、冲洗管的安装中心线。

卫生洁具安装工程标准一、施工准备1、作业条件1.与卫生洁具连接的给水管道单项试压已完成,与卫生洁具连接的排水管道灌水试验已完成并已办理预检、试验、隐检等手续。

2.需要安装卫生洁具的房间，室内装修已基本完成.3.浴盆的稳装应待土建做完防水层及保护层闭水试验合格后配合土建施工，浴盆稳装完成后，应自检验收合格，办理中间交接手续然后交土建进行下道工序安装。

2、材料要求1、卫生洁具在进入施工现场和安装前按设计及现行标准要求,核验规格、型号和质量符合要求方可使用.2、卫生洁具应具有产品质量合格证和环保检测报告，要求合格证应具备产品名称、型号、规格、采用国家质量标准、标准代号、出厂日期、生产厂家、名称及地点、出厂产品检验证明或代号，高级卫生洁具应有安装使用说明书，水箱必须使用节水型产品。

3、卫生洁具的配件：应能与所使用的卫生洁具配套使用，并有产品合格证，水箱配件必须使用进水量高于水面的卫生洁具水箱配件，并且有北京市法定检测单位证明。

4、卫生洁具及配件的进场验收:卫生洁具的进货一般以一次性成批进齐最好，能保证卫生洁具的质量、外观颜色的一致。

一次性进货造成检验工作量增大，抽检10％如发现有不合格产品，则逐个检验，按层或按段的批量进货应防止质量与外观颜色的不一致。

一般出现质量等级不一致的问题比较突出。

（1）卫生洁具的检验应做到以下几点:①外观检查：外观应周正，瓷质细腻程度和色泽一致，表面光滑，边色边缘平滑，无裂纹、斑点，无损伤.②尺量检查:用3～5m钢卷尺实测主要尺寸，长、宽、高、下水口直径应在卫生洁具设备的允许公差值内.③敲击检查：用木棍轻轻敲击,声音实而清脆未受损伤，重点轻敲击盆边排水口处。

④通球检查:对圆形孔洞可做通球试验，检验用球直径应为孔洞直径的0.8倍。

（2）卫生洁具配件分为铸铁、铜镀铬、塑料制品等，检验做到以下儿点：①外观检查：配件应完整，内外表面光滑，浇口及溢边应平整，丝扣无断丝、乱丝，无溢边。

②塑料下水口及返水弯等不得使用再生塑料制品，应保证其圆度、硬度，不得造成渗漏、脱落等质量问题，必要时应检查，并有法定单位的产品监督检验证明.检查方法为对配件进行试装连接,检查下水口返水弯等丝扣连接是否能保证圆度和丝扣处的硬度。

SGBZ-0507卫生洁具安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20021、范围本工艺标准适用于一般民用和公共建筑卫生洁具安装工程。

2、施工准备2.1材料要求2.1.1卫生洁具的规格、型号必须符合设计要求；并有出厂产品合格证。

卫生洁具外观应老规距、造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。

2.1.2卫生洁具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。

2.1.3卫生洁具的水箱应采用节水型。

2.1.4其它材料：镀锌管件、皮钱截止阀、八字阀门、水嘴、丝扣返水弯、排水口、镀锌燕尾螺栓、螺母、胶皮板、铜丝、油灰、铅皮、螺丝、焊锡、熟盐酸、铅油、麻丝、石棉绳、白水泥、白灰膏等均应符合材料标准要求。

2.2主要机具：2.2.1机具：套丝机、砂轮机、砂轮锯、手电钻、冲击钻。

2.2.2工具：管钳、手锯、铁、布剪子、活扳手、自制死扳手、叉扳手、手锤、手铲、錾子、克丝钳、方锉、圆锉、螺丝刀、烙铁等。

2.2.3其它：水平尺、划规、线坠、小线、盒尺等。

2.3作业条件：2.3.1所有与卫生洁具连接的管道压力、闭水试验已完毕，并已办好隐预检手续。

2.3.2浴盆的稳装应待土建做完防水层及保护层后配合土建施工进行。

2.3.3其它卫生洁具应在室内装修基本完成后再进行稳装。

3、操作工艺3.1工艺流程：安装准备→卫生洁具及配件检验→卫生洁具安装→压卫生洁具配件预装→卫生洁具稳装→卫生洁具与墙、地缝隙处理→卫生洁具外观检查→通水试验3.2卫生洁具在稳装前应进行检查、清洗。

配件与卫生洁具应配套。

部分卫生洁具应先进行预制再安装。

3.3卫生洁具安装：3.3.1高水箱、蹲便器安装：3.3.1.1高水箱配件安装：a先将虹吸管、锁母、根母、下垫卸下，涂抹油灰后将虹吸管插入高水箱出水孔。

将管下垫、眼圈套在管上。
