关于设置消防专用高位水箱存在的一些问题

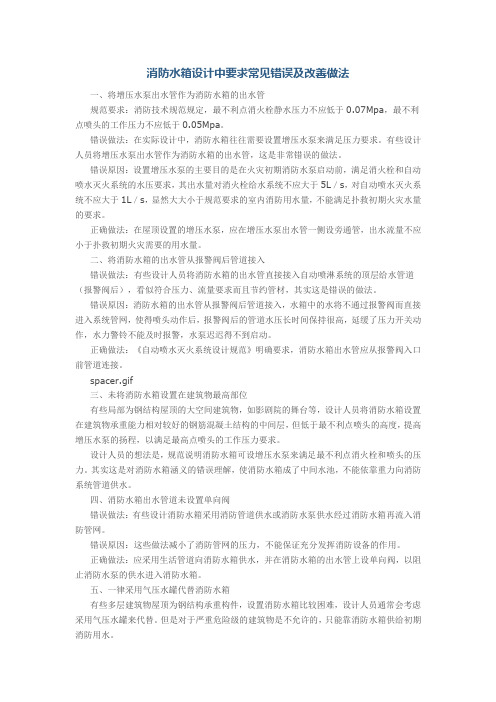

消防水箱设计中要求常见错误及改善做法一、将增压水泵出水管作为消防水箱的出水管规范要求：消防技术规范规定，最不利点消火栓静水压力不应低于0.07Mpa，最不利点喷头的工作压力不应低于0.05Mpa。

错误做法：在实际设计中，消防水箱往往需要设置增压水泵来满足压力要求。

有些设计人员将增压水泵出水管作为消防水箱的出水管，这是非常错误的做法。

错误原因：设置增压水泵的主要目的是在火灾初期消防水泵启动前，满足消火栓和自动喷水灭火系统的水压要求，其出水量对消火栓给水系统不应大于5L／s，对自动喷水灭火系统不应大于1L／s，显然大大小于规范要求的室内消防用水量，不能满足扑救初期火灾水量的要求。

正确做法：在屋顶设置的增压水泵，应在增压水泵出水管一侧设旁通管，出水流量不应小于扑救初期火灾需要的用水量。

二、将消防水箱的出水管从报警阀后管道接入错误做法：有些设计人员将消防水箱的出水管直接接入自动喷淋系统的顶层给水管道（报警阀后），看似符合压力、流量要求而且节约管材，其实这是错误的做法。

错误原因：消防水箱的出水管从报警阀后管道接入，水箱中的水将不通过报警阀而直接进入系统管网，使得喷头动作后，报警阀后的管道水压长时间保持很高，延缓了压力开关动作，水力警铃不能及时报警，水泵迟迟得不到启动。

正确做法：《自动喷水灭火系统设计规范》明确要求，消防水箱出水管应从报警阀入口前管道连接。

spacer.gif三、未将消防水箱设置在建筑物最高部位有些局部为钢结构屋顶的大空间建筑物，如影剧院的舞台等，设计人员将消防水箱设置在建筑物承重能力相对较好的钢筋混凝土结构的中间层，但低于最不利点喷头的高度，提高增压水泵的扬程，以满足最高点喷头的工作压力要求。

设计人员的想法是，规范说明消防水箱可设增压水泵来满足最不利点消火栓和喷头的压力。

其实这是对消防水箱涵义的错误理解，使消防水箱成了中间水池，不能依靠重力向消防系统管道供水。

四、消防水箱出水管道未设置单向阀错误做法：有些设计消防水箱采用消防管道供水或消防水泵供水经过消防水箱再流入消防管网。

高层建筑因现有消防装备的限制，其防火设计应立足于自救，且应以室内消防设施为主。水，作为主要的灭火剂已被广泛采用，尤其是自动喷水灭火系统因其灭火效率高、二次水灾害小而被广大设计人员所青睐。
为了达到迅速灭火的目的，有关规范对室内消防供水系统的水量和水压均做了明确规定。在城市供水中，由于大部分城市管网为枝状，且生活、消防采用合流制，发生火灾时，市政管网的压力和事故点出水口的水量难以满足高层建筑设计的压力和流量，另一方面，即使市政管网能满足其用水量的要求，一般情况下也不允许水泵直接从管网中抽取，以免供水管道中出现负压，影响周围其他用户，因此，高层建筑通常设计消防水池，或利用水井、天然水源等，通过水泵及其他加压设备供水。规范规定，设有稳压泵、气压罐、变频调速水泵的供水设备均为临时高压供水系统，而临时高压系统应设置消防水箱，以保证最不利点室内消火栓和自动喷水灭火系统扑救初期火灾所需的水量和水压，达到迅速扑救初期火灾的目的。
3.加压措施
按规范要求，高位消防水箱的设置高度应满足系统中最不利点所需的水压要求，最不利点消火栓静水压力不小于7m水柱（超过100m时静水压力不低于15m水柱），最不利点处喷头工作压力均不应小于5m水柱，若加上沿程和局部水头损失，则消防水箱水位最低点与最不利点的几何高度至少不低于20m左右，这不仅影响了建筑物的美观，而且对建筑物的结构设计和施工也造成了一定的困难，因此，设在高层建筑顶部的消防水箱一般是满足不了最不利点消火栓或自动喷水设备水压要求，须设增压设施。常用的设备有气压罐或稳压泵。设计时，如果单独在水箱的出水管上设加压泵，则由于管网内没有可供调节水量，一旦管网出现渗漏现象，则管网内的压力会迅速下降，使加压泵启闭频繁，影响其使用寿命。对于单独使用气压供水的设计，在实际工程中也有很多。在我市已投入使用的工程中，设计人员常采用水泵与气压罐串联的方式加压，经过实践证明，效果很好。正常情况下，由一个小型气压罐维持管网压力，其蓄水量主要起补漏作用，水泵为小流量、低扬程。泵启动后，屋顶水箱中的水经吸水管、水泵送入消防管网，同时，一部分水量进入增压罐，由罐上的压力表控制水泵启闭。由于系统中有了调节水量，可以避免泵频繁启动。其设备构造较为简单，占地面积小，且在无电的情况下，也能出水灭火。

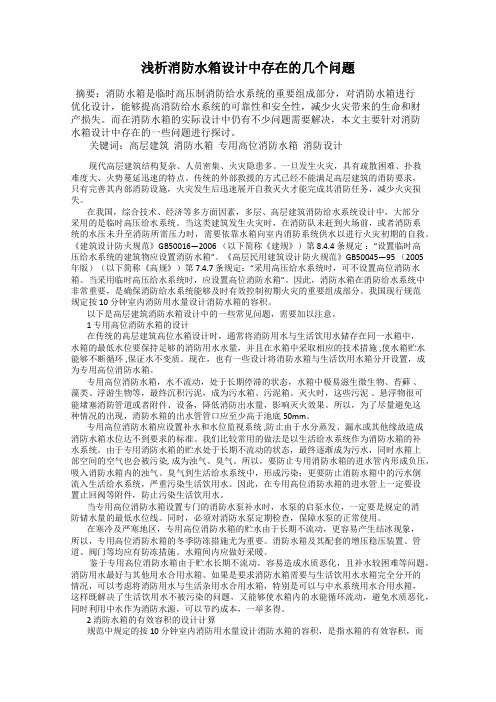

浅析消防水箱设计中存在的几个问题摘要：消防水箱是临时高压制消防给水系统的重要组成部分，对消防水箱进行优化设计，能够提高消防给水系统的可靠性和安全性，减少火灾带来的生命和财产损失。

而在消防水箱的实际设计中仍有不少问题需要解决，本文主要针对消防水箱设计中存在的一些问题进行探讨。

关键词：高层建筑消防水箱专用高位消防水箱消防设计现代高层建筑结构复杂、人员密集、火灾隐患多。

一旦发生火灾，具有疏散困难、扑救难度大、火势蔓延迅速的特点。

传统的外部救援的方式已经不能满足高层建筑的消防要求，只有完善其内部消防设施，火灾发生后迅速展开自救灭火才能完成其消防任务，减少火灾损失。

在我国，综合技术、经济等多方面因素，多层、高层建筑消防给水系统设计中，大部分采用的是临时高压给水系统。

当这类建筑发生火灾时，在消防队未赶到火场前，或者消防系统的水压未升至消防所需压力时，需要依靠水箱向室内消防系统供水以进行火灾初期的自救。

《建筑设计防火规范》GB50016—2006 （以下简称《建规》）第 8.4.4 条规定：“设置临时高压给水系统的建筑物应设置消防水箱”。

《高层民用建筑设计防火规范》GB50045—95 （2005年版）（以下简称《高规》）第 7.4.7 条规定：“采用高压给水系统时，可不设置高位消防水箱。

当采用临时高压给水系统时，应设置高位消防水箱”。

因此，消防水箱在消防给水系统中非常重要，是确保消防给水系统能够及时有效控制初期火灾的重要组成部分。

我国现行规范规定按 10 分钟室内消防用水量设计消防水箱的容积。

以下是高层建筑消防水箱设计中的一些常见问题，需要加以注意。

1 专用高位消防水箱的设计在传统的高层建筑高位水箱设计时，通常将消防用水与生活饮用水储存在同一水箱中，水箱的最低水位要保持足够的消防用水水量，并且在水箱中采取相应的技术措施 ,使水箱贮水能够不断循环 ,保证水不变质。

现在，也有一些设计将消防水箱与生活饮用水箱分开设置，成为专用高位消防水箱。

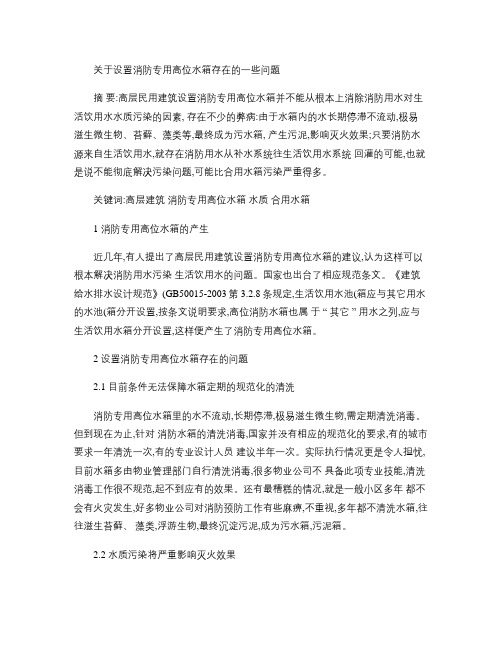

关于设置消防专用高位水箱存在的一些问题摘要:高层民用建筑设置消防专用高位水箱并不能从根本上消除消防用水对生活饮用水水质污染的因素, 存在不少的弊病:由于水箱内的水长期停滞不流动,极易滋生微生物、苔藓、藻类等,最终成为污水箱, 产生污泥,影响灭火效果;只要消防水源来自生活饮用水,就存在消防用水从补水系统往生活饮用水系统回灌的可能,也就是说不能彻底解决污染问题,可能比合用水箱污染严重得多。

关键词:高层建筑消防专用高位水箱水质合用水箱1 消防专用高位水箱的产生近几年,有人提出了高层民用建筑设置消防专用高位水箱的建议,认为这样可以根本解决消防用水污染生活饮用水的问题。

国家也出台了相应规范条文。

《建筑给水排水设计规范》(GB50015-2003第 3.2.8条规定,生活饮用水池(箱应与其它用水的水池(箱分开设置,按条文说明要求,高位消防水箱也属于“ 其它” 用水之列,应与生活饮用水箱分开设置,这样便产生了消防专用高位水箱。

2 设置消防专用高位水箱存在的问题2.1 目前条件无法保障水箱定期的规范化的清洗消防专用高位水箱里的水不流动,长期停滞,极易滋生微生物,需定期清洗消毒。

但到现在为止,针对消防水箱的清洗消毒,国家并没有相应的规范化的要求,有的城市要求一年清洗一次,有的专业设计人员建议半年一次。

实际执行情况更是令人担忧,目前水箱多由物业管理部门自行清洗消毒,很多物业公司不具备此项专业技能,清洗消毒工作很不规范,起不到应有的效果。

还有最糟糕的情况,就是一般小区多年都不会有火灾发生,好多物业公司对消防预防工作有些麻痹,不重视,多年都不清洗水箱,往往滋生苔藓、藻类,浮游生物,最终沉淀污泥,成为污水箱,污泥箱。

2.2 水质污染将严重影响灭火效果消防专用高位水箱储水如果由于清洗不及时被污染,变成含有污泥的水,这种水用于高层建筑灭火,可能造成严重后果。

在竖向分区的高层建筑消防给水系统中,一般在分区处设置减压阀,阀前都设过滤器。

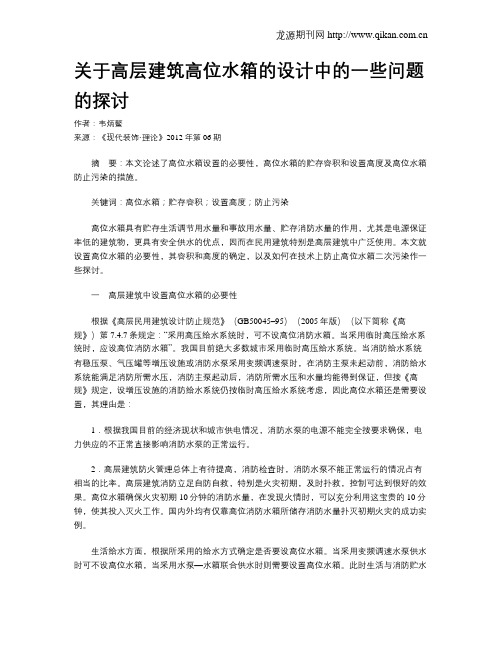

关于高层建筑高位水箱的设计中的一些问题的探讨作者：韦炳鳌来源：《现代装饰·理论》2012年第06期摘要：本文论述了高位水箱设置的必要性，高位水箱的贮存容积和设置高度及高位水箱防止污染的措施。

关键词：高位水箱；贮存容积；设置高度；防止污染高位水箱具有贮存生活调节用水量和事故用水量、贮存消防水量的作用，尤其是电源保证率低的建筑物，更具有安全供水的优点，因而在民用建筑特别是高层建筑中广泛使用。

本文就设置高位水箱的必要性，其容积和高度的确定，以及如何在技术上防止高位水箱二次污染作一些探讨。

一高层建筑中设置高位水箱的必要性根据《高层民用建筑设计防止规范》（GB50045–95）（2005年版）（以下简称《高规》）第7.4.7条规定：―采用高压给水系统时，可不设高位消防水箱。

当采用临时高压给水系统时，应设高位消防水箱‖。

我国目前绝大多数城市采用临时高压给水系统。

当消防给水系统有稳压泵、气压罐等增压设施或消防水泵采用变频调速泵时，在消防主泵未起动前，消防给水系统能满足消防所需水压，消防主泵起动后，消防所需水压和水量均能得到保证，但按《高规》规定，设增压设施的消防给水系统仍按临时高压给水系统考虑，因此高位水箱还是需要设置，其理由是：1．根据我国目前的经济现状和城市供电情况，消防水泵的电源不能完全按要求确保，电力供应的不正常直接影响消防水泵的正常运行。

2．高层建筑防火管理总体上有待提高，消防检查时，消防水泵不能正常运行的情况占有相当的比率。

高层建筑消防立足自防自救，特别是火灾初期，及时扑救，控制可达到很好的效果。

高位水箱确保火灾初期10分钟的消防水量，在发现火情时，可以充分利用这宝贵的10分钟，使其投入灭火工作。

国内外均有仅靠高位消防水箱所储存消防水量扑灭初期火灾的成功实例。

生活给水方面，根据所采用的给水方式确定是否要设高位水箱。

当采用变频调速水泵供水时可不设高位水箱，当采用水泵—水箱联合供水时则需要设置高位水箱。

高位消防水箱设置及管路要求一、高位消防水箱的设置要求：1.位置选择：高位消防水箱应选择在建筑物顶部或者其他较高的位置，以确保供水压力足够大，且不会受到外界因素的干扰。

2.容量要求：高位消防水箱的容量应根据建筑物的类型和面积确定，一般来说，商业建筑物的消防水箱容量应满足一定的消防需水量，例如按每小时3立方米计算。

3.防冻要求：如果高位消防水箱设置在室外，要考虑防止水箱在低温环境下结冰的问题，可以采取加热或采暖的方式，以确保水箱供水正常。

4.标志标识：高位消防水箱应标明水箱的容量、水箱供水方向、颜色等标志标识，以方便消防人员快速辨认和使用。

二、高位消防水箱的管路要求：1.进水管道：高位消防水箱的进水管道应设置在消防水系统进水口处，管道直径应根据消防水箱容量、布置高度和水管内摩擦力等因素进行设计，保证供水压力充足。

2.出水管道：高位消防水箱的出水管道应设置在消防水系统进水管道之上，以便形成自然流动的压力，保证水箱能够自动供水。

出水管道的长度、直径、接头等设计要考虑流量和压力损失，以确保供水正常。

3.联动阀门：高位消防水箱的管路上应设置有联动阀门，当消防泵工作时，阀门会自动打开，使高位消防水箱的水源能够通过管道送至需要的消防设施，如消火栓、喷淋系统等。

4.泄压装置：为防止高位消防水箱内的水压过高，需要设置泄压装置，当水压超过设定值时，泄压装置会自动打开，释放过剩的水压，保证消防水箱的安全和正常使用。

总结：高位消防水箱的设置及管路要求是确保其正常供水和灭火功能的重要因素。

合理、科学地设置和设计高位消防水箱的位置、容量、管道等，能够保障建筑物的消防安全，并提供可靠的消防水源。

消防人员应定期进行巡检和维护，保证高位消防水箱的正常运行。

消防工程屋顶高位消防水箱安装要求及维护管理二、设置场所室内采用临时高压消防给水系统时，高层民用建筑、总建筑面积大于10000 ιtf且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱。

三、有效容积和静水压力L临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求。

2.高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力。

注：当商店建筑与一类高层公共建筑规定不一致时，应取其较大值。

四、设置要求1.高位消防水箱的有效容积、出水、排水和水位等，应符合规范规定。

2.高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm；当采用防止旋流器时应根据产品确定，且不应小于150mm的保护高度。

3.高位消防水箱应设置通气管；消防水箱通气管、呼吸管和溢流水管等应采取防止虫鼠等进入消防水池的技术措施。

4.进水管的管径应满足消防水箱8h充满水的要求，但管径不应小于DN32,进水管宜设置液位阀或浮球阀。

浮球阀工作原理浮球阀是通过控制液位来调节供液量的。

当水面上涨时，浮球也跟着上升。

球上升就带动连杆也上升。

连杆与另一端的阀门相连，当上升到一定位置时（水面淹没浮球），连杆支起橡胶活塞垫，封闭水源。

当水位下降时，浮漂也下降，连杆又带动活塞垫开启。

6.进水管应在溢流水位以上接入，进水管口的最低点高出溢流边缘的高度应等于进水管管径，但最小不应小于100mm,最大不应大于150mm o7.当进水管为淹没出流时，应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔和真空破坏器，虹吸破坏孔的孔径不宜小于管径的1/5,且不应小于25mm。

但当采用生活给水系统补水时，进水管不应淹没出流。

8.溢流管的直径不应小于进水管直径的2倍，且不应小于DN100,溢流管的喇叭口直径不应小于溢流管直径的 1.5倍〜2. 5 倍。

中图分类号： Ｔ Ｕ８ ９ ２
文献标识码： Ａ
文章编号：１ ６ ７ ４ － ７ ７ １ ２（ ２ ０ １ ４ ） １ ６ — ０ ２ ６ ５ － ０ １
在 建筑室 内消防给水系统 中， 当采用 临时高压给水 时， 应 设置高位消防水箱， 其 目的一方面是使消防给水管道充满水 ， 节 省消防水泵开启后充满管道的时间， 为火灾扑救赢得时问， 另一 方面， 保证十分钟 内最不利点消火栓或喷头的正常使用， 确保在 消防车赶到之前， 水箱能够供室内消防系统扑救火灾。 大量研究 表 明， 火灾 发生的初期是扑救 的最好 时机， 消防水箱十分钟 的 消防用水量 足以遏制火灾蔓延， 对于保护建筑 的消防安全有 非 常重要的意义。 正确设计消防水 箱是保证建筑消防水箱在 建筑 消防安全中发挥作用的前 提条件， 下面笔者结合多年的建筑消 防设计审核工作经验 ， 谈谈消防水箱设计的几个关键问题。 关于消防水箱的设置高度 《 建 规》８ ． ４ ． ４条文注释 明确规 定：高位消 防水箱应尽 量 采 用 重 力 自流 式 ，并 设 置 在 建 筑 物 的 项 部 （ 最 高 部位 ） ， 且要 求 能满 足最 不利 点 消火 栓栓 口静 压 的要 求。 《 高 规》 第７ ． ４ ． ７ ． ２条 规定 ：高位 消 防水 箱 的设 置 高度 应 保证 最 不 利 点消火栓 静水 压力 。当建筑 高度不 超过 ｌ Ｏ Ｏ ｍ时，高层 建 筑最 不利点消 火栓静水 压力不应低 于 ０ ． ０ ７ Ｍ Ｐ ａ ：当建筑 高度 超过 ｌ Ｏ Ｏ ｍ时 ，高 层 建 筑 最 不 利 点 消 火 栓 静 水 压 力 不 应 低 于 ０ ． １ ５ Ｍ Ｐ ａ 。当高位消防水箱不能满足上述静压要求 时，应设增 压设施； 《 喷 规 》第 １ ０ ． ３ ． １条 规 定 ：消 防水 箱 的供 水 ，应 满 足系统最不利点处喷头的最低 工作压力和喷水强度 。 从上述规范表述可以看出，高位消防水箱的设置要确保最 不 利 点 处具 有 一 定压 力 ， 若不 满 足 则 要设 增 压 设施 ，那 究竟 是 要设置到多高才能满足压力要求呢，规范并没有明确，下面笔 者就分别对室内消火栓系统和 自动喷水灭火系统进行分析计算。 （ 一 ）室内消火栓系统。根据直流水枪的技术数据可知 ， 要保证最不利点处消火栓水枪充实长度 Ｓ Ｋ ＝ ７ ｍ ，所需栓 口所需 水压 为 ９（ ｍ Ｒ 。 Ｏ ），则 水箱设 置高度 Ｈ ＝ Ｈ ｏ ＋ Ｈ ｎ ＋ ｈ（ Ｈ ：为水箱与 最不利点消火栓之间的几何高度差 ； ：水枪喷嘴造成 一定长 度的充实水柱所需水压；Ｈ Ｄ ：栓 口的水头损失，约为 ２ ｍ Ｈ ， ０ ；ｈ ： 水箱至最不利点消火栓之间管网的水头损 失， 约为 ０ ． ５ Ｒ， ｍ ０ ）。 因此 ，从上述 分析可知 ，要保证 ７米 的充实水柱 ，水箱 高度 应 至 少 为 Ｈ ＝ ９ ＋ ２ ＋ ０ ． ５ ＝ １ １ ． ５ 米。 （ 二 ） 自动喷水灭 火系统。高位水箱最 低水位 与最不利 点喷头 的高度差 Ｈ ＝ Ｈ ＋ Ｈ ＋ （ Ｈ ：最 不利 点喷头应满足 的工作 压力； ：管道沿程水头损失 （ ∑Ｈ ） 和 局部水头损失 的总和； 报警 阀压 力损失 ），要 保证最不利 点处喷头 的工作压 力 不低于 ０ ． ０ ５ Ｍ Ｐ Ａ ，根据 规 范 Ｈ 应 不 小于 ５ （ Ｒ， ｍ Ｏ ） ，查 阅 相 关 资料得 出 ∑Ｈ ＝ Ｉ Ｏ ． ０ ８ ｍ（ 管径 ＞ Ｄ Ｎ ５ ０以后，管道刚力损失很 小，忽略不计 ）， ０ ． Ｏ ｌ ｍ（ 报警阀公称直径 为 Ｄ Ｎ １ ５ ０ ）

第９期 收稿日期：２０２０－０２－２８作者简介：陆晓霞（１９７３—），女，黑龙江大庆人，本科，工程师，现主要从事工业给水排水系统及消防方面的设计及管理工作。

石化类项目高位消防水箱设置问题之探讨陆晓霞（上海利柏特工程技术有限公司，上海　２０１１００）摘要：高位消防水箱是临时高压消防给水系统的重要组成部分，本文结合国内现行规范，介绍在石化类项目设计中的几个关键问题，并对高位消防水箱设置中存在的争议及不明确之处进行了分析，以期能为相关同行提供一些粗浅的参考。

关键词：高位消防水箱；设置条件；有效容积；出水管径中图分类号：ＴＱ０８６．１ 文献标识码：Ｂ 文章编号：１００８－０２１Ｘ（２０２０）０９－０１５１－０２ＤｅｓｉｇｎＤｉｓｃｕｓｓｉｏｎｏｆＥｌｅｖａｔｅｄＦｉｒｅＴａｎｋｆｏｒＰｅｔｒｏｃｈｅｍｉｃａｌＰｒｏｊｅｃｔｓＬｕＸｉａｏｘｉａ（ＳｈａｎｇｈａｉＬＢＴＥｎｇｉｎｅｅｒｉｎｇ＆ＴｅｃｈｎｏｌｏｇｙＣｏ．，Ｌｔｄ．，Ｓｈａｎｇｈａｉ　２０１１００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｅｌｅｖａｔｅｄｆｉｒｅｔａｎｋｉｓｏｎｅｉｍｐｏｒｔａｎｔｃｏｍｐｏｎｅｎｔｏｆｔｅｍｐｏｒａｒｙｈｉｇｈｐｒｅｓｓｕｒｅｆｉｒｅｗａｔｅｒｓｙｓｔｅｍ．Ｓｏｍｅｋｅｙｐｒｏｂｌｅｍｓｉｎｅｌｅｖａｔｅｄｆｉｒｅｔａｎｋｄｅｓｉｇｎｏｆｐｅｔｒｏｃｈｅｍｉｃａｌｐｒｏｊｅｃｔｓａｒｅｉｎｔｒｏｄｕｃｅｄａｃｃｏｒｄｉｎｇｔｏｃｕｒｒｅｎｔｃｏｄｅｓ．Ｓｏｍｅｄｉｓｐｕｔｅｓａｎｄａｍｂｉｇｕｉｔｉｅｓｔｈａｔｎｅｅｄｔｏｂｅｃａｒｅｄｉｎｔｈｅｄｅｓｉｇｎａｒｅａｌｓｏｓｕｍｍａｒｉｚｅｄｉｎｏｒｄｅｒｔｏｐｒｏｖｉｄｅｓｏｍｅｉｎｓｉｇｈｔｓｆｏｒｒｅｌａｔｅｄｐｅｅｒｓ．Ｋｅｙｗｏｒｄｓ：ｅｌｅｖａｔｅｄｆｉｒｅｔａｎｋ；ｓｅｔｔｉｎｇｃｏｎｄｉｔｉｏｎｓ；ｅｆｆｅｃｔｉｖｅｖｏｌｕｍｅ；ｏｕｔｌｅｔｐｉｐｅｓｉｚｅ 在临时高压消防供水系统中，高位消防水箱扮演着至关重要的角色，它设置在工程项目的高处，直接向水灭火设施重力供应初期火灾消防用水量及水压，作为一个不完整的消防水源为后续的灭火争取宝贵时间，同时也提高了整个消防供水系统的可靠性。

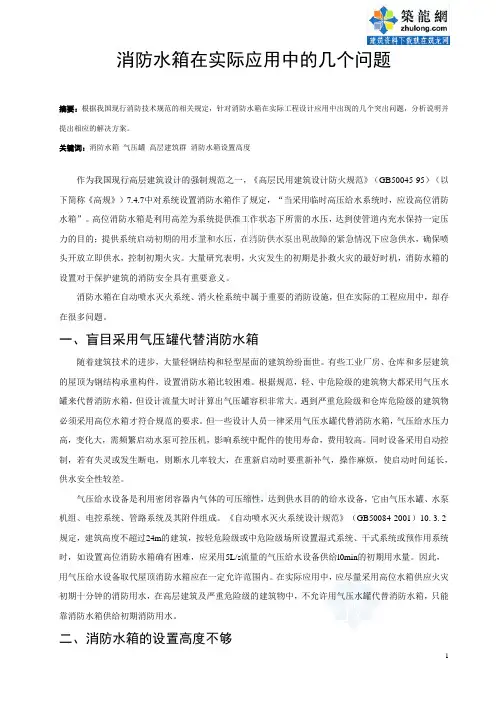

消防水箱在实际应用中的几个问题摘要：根据我国现行消防技术规范的相关规定，针对消防水箱在实际工程设计应用中出现的几个突出问题，分析说明并提出相应的解决方案。

关键词：消防水箱气压罐高层建筑群消防水箱设置高度作为我国现行高层建筑设计的强制规范之一，《高层民用建筑设计防火规范》（GB50045-95）（以下简称《高规》）7.4.7中对系统设置消防水箱作了规定，“当采用临时高压给水系统时，应设高位消防水箱”。

高位消防水箱是利用高差为系统提供准工作状态下所需的水压，达到使管道内充水保持一定压力的目的；提供系统启动初期的用水量和水压，在消防供水泵出现故障的紧急情况下应急供水，确保喷头开放立即供水，控制初期火灾。

大量研究表明，火灾发生的初期是扑救火灾的最好时机，消防水箱的设置对于保护建筑的消防安全具有重要意义。

消防水箱在自动喷水灭火系统、消火栓系统中属于重要的消防设施，但在实际的工程应用中，却存在很多问题。

一、盲目采用气压罐代替消防水箱随着建筑技术的进步，大量轻钢结构和轻型屋面的建筑纷纷面世。

有些工业厂房、仓库和多层建筑的屋顶为钢结构承重构件，设置消防水箱比较困难。

根据规范，轻、中危险级的建筑物大都采用气压水罐来代替消防水箱，但设计流量大时计算出气压罐容积非常大。

遇到严重危险级和仓库危险级的建筑物必须采用高位水箱才符合规范的要求。

但一些设计人员一律采用气压水罐代替消防水箱，气压给水压力高，变化大，需频繁启动水泵可控压机，影响系统中配件的使用寿命，费用较高。

同时设备采用自动控制，若有失灵或发生断电，则断水几率较大，在重新启动时要重新补气，操作麻烦，使启动时间延长，供水安全性较差。

气压给水设备是利用密闭容器内气体的可压缩性，达到供水目的的给水设备，它由气压水罐、水泵机组、电控系统、管路系统及其附件组成。

《自动喷水灭火系统设计规范》（GB50084-2001）10. 3. 2规定，建筑高度不超过24m的建筑，按轻危险级或中危险级场所设置湿式系统、干式系统或预作用系统时，如设置高位消防水箱确有困难，应采用5L/s流量的气压给水设备供给l0min的初期用水量。

高位消防水箱设置的几点思考在屋面设置高位消防水箱是消防给水系统设计中的重要一环。

消防水箱的正确设置对于扑灭早期火灾，防止火灾蔓延起到关键的作用。

标签消防储水量；增压设施；水位显示所有的火灾都有一个初期火灾的过程，火场实践证明，扑灭初期火灾，对于避免更大的火灾是至关重要的，消防水箱用于贮存扑灭初期火灾用水。

消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间；另一方面，消防水箱能提供系统准工作状态和火灾初期消防系统所需的水压，保证火灾发生后所需的初期消防用水量。

本文就此发表一些拙见，供同行们做简单的参考。

1、水箱储水量消防水箱储水量的计算，主要参考《建筑设计防火规范》（（GB 50016 —2006）（以下简称“建规”）和《高层民用建筑设计防火规范》（GB 50045 —95 ，2005年版本）（以下简称“高规”）。

多层民用建筑和工业建筑（包括高层工业建筑）的消防水箱储水量计算主要参考“建规”，其8. 4. 4 条第2款规定：消防水箱应储存10 min 的消防用水量。

当室内消防用水量小于等于25 L/ s ，经计算消防水箱所需消防储水量大于12m3 时，仍可采用12m3；当室内消防用水量大于25 L/ s ，经计算消防水箱所需消防储水量大于18m3时，仍可采用18 m3。

高层民用建筑的消防水箱储水量计算主要参考“高规”，其7. 4. 7. 1 条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18 m3；二类公共建筑和一类居住建筑不应小于12 m3；二类居住建筑不应小于6. 00 m3。

“建规”是从室内消防用水量来确定消防水箱储水量，“高规”是根据建筑的不同性质来确定消防水箱储水量。

2、水箱设置高度“建规”8. 4.4 条第1 款规定：重力自流的消防水箱应设置在建筑的最高部位。

该款的条文解释：由于重力自流的水箱供水安全可靠，因此，消防水箱应尽量采用重力自流式，并设置在建筑物的顶部（最高部位），且要求能满足最不利点消火栓栓口静压的要求。

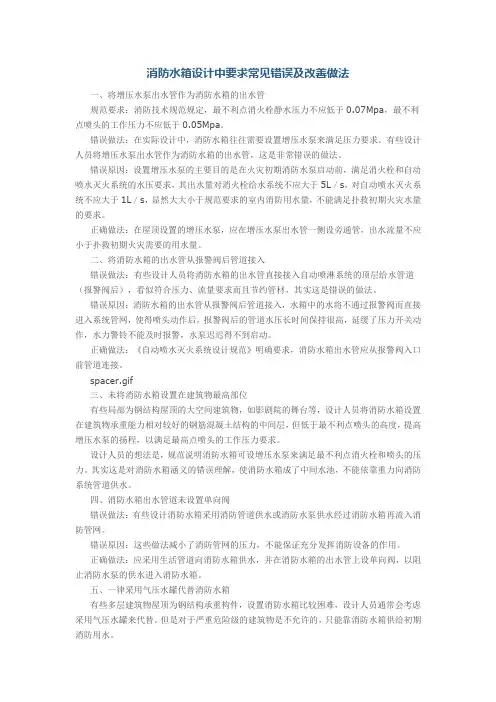

消防水箱设计中的常见错误做法及改善做法消防水箱设计中的常见错误做法及改善做法消防水箱设计中的常见错误做法、原因分析以及改善做法，就跟随店铺去了解下吧，想了解更多相关信息请持续关注我们店铺!一、将增压水泵出水管作为消防水箱的出水管规范要求：消防技术规范规定，最不利点消火栓静水压力不应低于0.07Mpa，最不利点喷头的工作压力不应低于0.05Mpa。

错误做法：在实际设计中，消防水箱往往需要设置增压水泵来满足压力要求。

有些设计人员将增压水泵出水管作为消防水箱的出水管，这是非常错误的做法。

错误原因：设置增压水泵的主要目的是在火灾初期消防水泵启动前，满足消火栓和自动喷水灭火系统的水压要求，其出水量对消火栓给水系统不应大于5L/s，对自动喷水灭火系统不应大于1L/s，显然大大小于规范要求的室内消防用水量，不能满足扑救初期火灾水量的要求。

正确做法：在屋顶设置的增压水泵，应在增压水泵出水管一侧设旁通管，出水流量不应小于扑救初期火灾需要的用水量。

二、将消防水箱的出水管从报警阀后管道接入错误做法：有些设计人员将消防水箱的出水管直接接入自动喷淋系统的顶层给水管道(报警阀后)，看似符合压力、流量要求而且节约管材，其实这是错误的做法。

错误原因：消防水箱的出水管从报警阀后管道接入，水箱中的水将不通过报警阀而直接进入系统管网，使得喷头动作后，报警阀后的管道水压长时间保持很高，延缓了压力开关动作，水力警铃不能及时报警，水泵迟迟得不到启动。

正确做法：《自动喷水灭火系统设计规范》明确要求，消防水箱出水管应从报警阀入口前管道连接。

三、未将消防水箱设置在建筑物最高部位有些局部为钢结构屋顶的大空间建筑物，如影剧院的舞台等，设计人员将消防水箱设置在建筑物承重能力相对较好的钢筋混凝土结构的中间层，但低于最不利点喷头的.高度，提高增压水泵的扬程，以满足最高点喷头的工作压力要求。

设计人员的想法是，规范说明消防水箱可设增压水泵来满足最不利点消火栓和喷头的压力。

应用 技 术
Байду номын сангаас
ｌ ■
浅谈 高位消 防水 箱设置 问题
孙明利
（ 国中元 国际工 程公 司 中 北京 海淀 ００ ９ ０８ ）
［ 摘 要］ 本文论 述 了高位 消 防水箱 在消 防给 水系 统中 的作用 以及 关于设 置 的一些 争议 ， 并从 规范 的角 度论述 高位 消 防水 箱设置 的一 些规 定及 消 防给水系 统的划 分 ， 出从 临时 高压 消防给 水系 统 中拆分 出 稳高压 消 防给水 系统 的必 要性 ： 就拆 分 出的稳 高压 消防给 水 系统 的水 箱设置 问题 提 出一 些意 见和 建议 。 提 并 ［ 关键 词］ 位消 防水箱 临时 高压消 防给水 系统 稳高压 消防 给水系 统 高 中图分 类号 ：９ ｘ 文献标 识码 ： Ａ 文章编 号 ：０ ９９ ４ ２ １）２ ０ ８～ ２ １０ ～ １Ｘ（００ ３— ２８ ０
速 水泵 恒 压 供水 的消 防供 水 系统 列 出归类 为 Ｊ ｊ 蠡时高 压 消防给 水 系统 。 本人对 此持有不 同观点， 对消防给 水系统 的定性关系 到一个 工程设计 方案 的合理 与否 。上述在 临 时高压 消防给 水系 统的定 义 中 Ｉ Ｉ两种情 况有 着本 和 Ｉ 质 的区别， 者认为这 么不加 区分的笼 统的把 它们全 部划分 为临时高压 消防 给 笔 水 系统显 然不 太合 理 ： 利于 气压给 水 设备 、 不 变频供 水设 备在 消防给 水 中的推 广 应用， 违背 了规范 中积 极利用 新技 术、 设备 和新材 料 的原则 。 也 新 参考 上海 市 《 民用建 筑水 灭火 系统 设计规 程》中对 消防 给水系 统 的划分， 国标 中 “ 把 临 时高压消 防给 水系统 ”划分 为 “ 临时 高压 消防给 水系统 ”和 “ 稳高压 消 防给 水 系统 ”即 ： 时高压消 防给 水系统 是指在 消 防给水 管道 内平时 水压不 高， ， 临 其 水压 和流量 不 能满足最 不利 点 的灭火需 要， 在水 泵站 （ 内设 有消 防水泵， 房） 在 火灾 时启动 消 防水泵 ， 管 网内的压 力和流 量达 到灭火 时 的要求 ： 使 稳高压 消 防 给水 系统是指 在消防给 水管 网内经常保 持足够 的消防 系统所需 的静水压 力， 压 力 由稳压泵 或气 压给 水设备 等增 压设备 维持 ， 不满足 消 防水量要 求 。 认 但 笔者 为这 么划 分 消防给 水 系统 既科 学又 合 理， 该是 很值 得推 荐 的。 应 ５关于 高位 消防 水箱 设置 的 一点建 议 对 消防给水 系统进行 重新定义 后， 稳高压 消防给水 系统就被 剥离 出临时高 压消 防给水 系统， 为～个 独立 的系统 出现 了。 作 临时高 压消 防给水 系统可 按原 规范相应 条文规 定执行， 而稳 高压 消防给水 系统就有 很多方 面值得探 讨和研 究 了 。 文主 题是 关于 高位消 防水箱 设置 问题 的， 在此 仅就在 稳高 压消 防给水 本 故 系统 中高位 消防水 箱 设置这 个 问题与 大家 交流 下笔 者的一 点想 法和 看法 。 北京 、上 海等 一 些经 济 发达 地 区大 城市 的市政 供水 管 网 、供 电电 网完 善， 可保证 双水源 、双 电源， 水 、供 电安全 可靠 ： 供 城市 消 防站分布 广泛 ， 消防 装 备先进 。例如 ： 京城 区用水 由九座 水 厂， 北 通过市 区 内的环环 相通 的蜘蛛 网 状 供水管 供给 ， 效地 实施对 置互 补供水 ， 有 供水安 全可 靠 。用 电主要来 自外 地 的四大 电网， 内蒙古 、东北 、 山西 、河 北 电网 。在供 电过 程中， 果其 中一 即 如 个地 区供 电 网络 出现 问题 ， 北京 电 网将 会 自动切 断和事 故地 区 电网的连 接， 其 他地 区正 常供 电网络 将会 自动增 强供 电能力 ， 障北京 供 电网络 的正常 运行 。 保 在上述 地 区， 建筑 消 防给水 系统 推荐 尽量 采用 稳高 压消 防给 水系 统 。而 在多层 低层等 建筑 中可 充分发挥 高位 消防水箱 的作用， 稳高压 消防给水 系统 其 建议可 由高位 消 防水箱 、 稳压 设施等 组成， 这类 建筑 火灾 危害性 小， 扑救容 易， 室 内消防用 水量 小、压力 低， 灾扑救 可主要 依赖 消防车 等城 市消 防设施 ： 火 不 要求 设置消 防水池 和消 防加压 泵， 防水源应 充分 利用城 市供 水管 网 ： 建筑 消 在 屋顶 部设置 高位 消防水 箱， 储存 消防初 期 ｌｍ ｎ 防用水量 ： Ｏｉ消 室外 设置水 泵接 合器 。火灾 初期 ｌｍ ｎ 即消防 车未到 达火场 之前 这段 时间， 用高 位消 防水 Ｏｉ， 利 箱 保证 消防用 水 ：Ｏ ］后消防 用水 由消防 车通 过水泵 接合器对 室 内消防 管 网 ｌｍ ｎ 进 行加 压供水 。分布 广泛 的城 市消 防站能 够保证 消 防车 ｌｍ ｎ内赶 到辖 区范 Ｏｉ 围 内的任何火 灾现场 （城 市消 防站建 设标 准》 《 中规 定 ： 城市规 划 区内普通 消防 站 的布局 应 当以接到 报警 五分钟 内可 以到达 责任 区边缘 为原 则确 定。考虑 到 目前我 国国情及 经济 发展 水平， 为确保 消 防的安全 本文采 用 ｌｍ ｎ 。这样 既 Ｏ ｉ） 可 以充 分发挥 城市消 防站 的作用 ， 少建 设单位 的投 资， 减 又能最 大 限度 发挥建 筑本 身消 防系统 效 能 亦符 合 当前创造 节 约社会 的原 则， 可 以产 生很大 的社 亦

1消防水池的设置问题在日常设计中，经常将消防水池设计为生活、消防用水合用水池．这样做的目的之一就是为了避免消防用水常年不用而变质，特别是在生活、消防用水量接近时。

水池内的水不断循环更新，以保障其水质。

但对于高层建筑来说，特别是一些功能复杂的一类高层和超高层建筑，由于其消防水系统存在多种形式（消火栓、自动喷淋、水幕系统等)，且系统用水量大，此时水池内生活用水远小于消防储水量，即使采取一些诸如进出水管对置、设置导流墙的措施．仍无法保障水质。

设想如采取一些建筑及路面清洁、园林灌溉、水景布置等非生活用水取自消防水池，从而在避免消防水池内为“死水”的情况下，将生活、消防水池分设应是理想做法。

总之，生活、消防用水是合用还是分设还要综合考虑建筑物的用水量分配等多种因素，从中选择最佳方案。

2消火栓布置问题在高层建筑室内消火栓系统设计中，确定消火栓间距（或消火栓位置），目前依据的是《高层民用建筑设计防火规范))GB50045—95（以下简称《高规》)第7．4．6．1条，即消火栓间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。

而同时《高规》第7．4．6．3条又规定：“消火栓的间距应由计算确定，且高层建筑不应大于30m，裙房不应大于50m”首先要明确通常所称的“裙楼”与“裙房”是两个不同的概念，前者指建筑物最下面的若干层（建筑高度≤24m)，后者被定义为“与高层建筑相连的建筑高度≤24m的附属建筑”从目前实际使用情况看，多数高层建筑裙房与主体连通，使用功能多为商场、餐饮、娱乐等营业用房，由于其平面布局复杂，可燃物多，电器线路复杂、火灾荷载较大，其建筑内部消火栓间距设计为50m是不太适宜的，如果机械地执行《高规》第7．4．6．3条，笔者认为是不妥的，而应严格按照《高规》第7．4．6．1条的要求，并充分考虑平面功能布局及内部隔断的影响，通过认真计算确定消火栓的间距。

同时，应顾及到给水专业同其它专业设计之间的横向联系，综合分析，使消火栓的布局同防火分区的划分密切结合起来，防止跨越防火分区使用消火栓的问题。

消防水箱设置注意事项
(1)屋顶消防水箱容量的问题：在实际的工程中，消防水箱的容积会有不足的问题，这是因为在改建工程中，没有根据工程使用性质的改变，水灭火系统的增设等情况对原有的屋顶的消防水箱进行改造，从而造成的不足；或者是因为在共用屋顶消防水箱的建筑群中，后期建筑的使用性质和规模都要高于前期，但是共用的却是前期的屋顶消防水箱。

(2)屋顶消防水箱的高度问题：屋顶消防水箱的位置一般都在建筑物屋顶的高处，但有的就不能满足该系统的要求，这种情况有可能是因为部分设计、施工的人员没有掌握水喷淋系统的工作原理以及工作压力的概念；还有可能是将水箱设置在了建筑物屋顶的高处，但是没有经过水力的计算校核，安装的高度不足以使不利点的喷头达到低的工作压力要求。

(3)屋顶消防水箱的使用可靠性：一般包括水位的监视、用量保障、防冻措施、止回阀的安装和水箱材质等方面。

在实际的工程中，生活用水管是从消防用水下方引出的、不设自动启动补水泵的浮球阀、也没有水位显示装置、水箱出水管未安装止回阀的情况也比较多，甚至有水箱是使用普通钢板焊接而成的，内壁被腐蚀之后脱落的铁锈极容易堵塞系统管道和报警阀组。

高位水箱管理制度高位水箱是一种常用的用水器，常常会被用来作为消防设施的储水器，如果没有得到良好的管理，会存在一定的安全隐患，因此有必要建立高位水箱的管理制度。

本文将主要从高位水箱的安全风险、管理制度的内容和实施情况三个方面进行探讨。

一、高位水箱的安全风险高位水箱是一种储水器，应用广泛，但是如果没有经过良好的管理，将会存在以下安全隐患：1. 漏水问题：高位水箱在存放水的过程中如果出现漏水问题，不但会浪费很多水资源，同时还会造成楼房内部墙面、地面等设施的损坏。

2. 水质问题：高位水箱在存储水的过程中会因长时间不更换水导致水质变质，如果存放的时间过长还会滋生细菌。

3. 管道搭接问题：高位水箱的水管路线往往比较复杂，特别是大型楼房，因此管道搭接问题，也是高位水箱的一个安全隐患。

4. 存放位置问题：高位水箱往往被安置在楼房顶部，如果没有得到良好的固定，会存在风吹倒的风险。

5. 清洗问题：高位水箱的水质问题比较严重，需要定期进行清洗，否则会存在细菌滋生的风险。

二、高位水箱管理制度的内容为了提高高位水箱的管理水平，必须制定详细的管理制度，以下是一些具体的内容建议：1. 政策和制度：明确高位水箱的管理目标和管理职责。

2. 责任制定：明确高位水箱各个环节的责任人和职责。

3. 安全注意事项：制定高位水箱使用时的注意事项和标准操作规程。

4. 检查和维护：制定定期检查和维护程序，并明确检查和维护的内容和周期。

5. 网络管理：制定一套高效的网络管理方案，将高位水箱的各项数据进行集中监控管理。

6. 数据收集和分析：针对高位水箱存量、水质、智能数据等指标数据进行收集和分析，并对异常数据进行预警处理，以保障高位水箱的安全运行。

三、高位水箱管理制度的实施情况高位水箱管理制度的实施是非常有必要的，但是要使其真正发挥作用，需要制度的全面实施和有效执行。

下面是一些常用的实施方法：1. 建立相应的管理工作制度，对职责和工作流程进行明确规定。

高位消防水箱的设置高度及解决方案摘要：建筑工程常用的消防规范中，对设有高位消防水箱设置高度要满足灭火设施最不利点的静水压要求，各个规范有不同的具体要求，通过对规范条文的分析，提出宜行的解决方案。

Abstract：Fire code construction used in a high position fire water tank, to set the height to meet the fire fighting facilities the most unfavorable point hydrostatic pressure requirements specification, each has different requirements, through the analysis of the codes, proposed solutions should be done关键词：消防规范高位消防水箱稳压泵Key word：Fire code The high fire water tank Pump regulator 在建筑工程设计中，常用的消防设计规范为《高层民用建筑设计防火规范》GB50045-95（2005年版）（以下简称高规），《自动喷水灭火系统设计规范》GB50084-2001（2005年版）（以下简称喷规），《建筑设计防火规范》GB50016-2006（以下简称建规），《消防给水及消火栓系统技术规范》GB50974-2014（以下简称消规），上述规范各有适用范围，指导各种建筑消防设计。

但在实际工程中，在某些消防设施的选择上述规范有着不同的要求，如采用高压给水系统时，可不设高位消防水箱。

当采用临时高压给水系统时，应设高位消防水箱，其高位消防水箱的设置要满足相应规范的要求，下面就简要说明一下。

《高规》7.4.7.2条规定：高位消防水箱的设置高度应保证最不利点消火栓静水压力。
