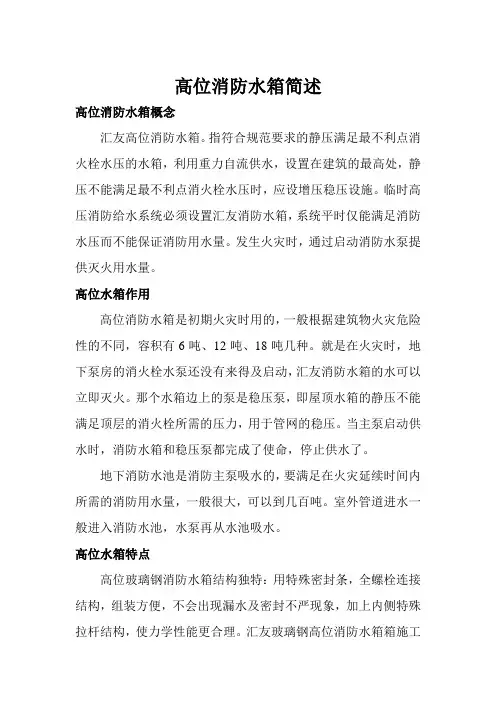

高位消防水箱简述高位消防水箱概念汇友高位消防水箱。

指符合规范要求的静压满足最不利点消火栓水压的水箱，利用重力自流供水，设置在建筑的最高处，静压不能满足最不利点消火栓水压时，应设增压稳压设施。

临时高压消防给水系统必须设置汇友消防水箱，系统平时仅能满足消防水压而不能保证消防用水量。

发生火灾时，通过启动消防水泵提供灭火用水量。

高位水箱作用高位消防水箱是初期火灾时用的，一般根据建筑物火灾危险性的不同，容积有6吨、12吨、18吨几种。

就是在火灾时，地下泵房的消火栓水泵还没有来得及启动，汇友消防水箱的水可以立即灭火。

那个水箱边上的泵是稳压泵，即屋顶水箱的静压不能满足顶层的消火栓所需的压力，用于管网的稳压。

当主泵启动供水时，消防水箱和稳压泵都完成了使命，停止供水了。

地下消防水池是消防主泵吸水的，要满足在火灾延续时间内所需的消防用水量，一般很大，可以到几百吨。

室外管道进水一般进入消防水池，水泵再从水池吸水。

高位水箱特点高位玻璃钢消防水箱结构独特：用特殊密封条，全螺栓连接结构，组装方便，不会出现漏水及密封不严现象，加上内侧特殊拉杆结构，使力学性能更合理。

汇友玻璃钢高位消防水箱箱施工快捷：标准模压板块；随意装配，无须吊装设备。

造型应用户要求，容积可满足一切设计要求，安装现场无特殊要求。

设置高位水箱注意事项建筑物设置高位消防水箱是为了满足火灾初期的灭火要求，同时满足最不利点消火栓静压要求应是其设置的基本出发点。

如果平时不能保证最不利点消火栓静压要求，火灾时依靠人员手动启动稳压泵加压，就会产生几方面问题：（1）打开消火栓及水龙带后，栓口只能出水而无压力；（2）火灾初期，因人们的恐慌及受我国现阶段人们的消防意识及自救能力地影响，会产生打开消火栓及水龙带后而忘记按动消火栓按钮等各方面原因，无法形成充实水珠及时灭火，导致火灾的蔓延，造成人民生命财产的损失。

综上所述，设置汇友高位消防水箱可以在突发火灾时为抢救争取时间，减少损失，降低火灾造成的危害，设置高位消防水箱是不可或缺的。

高位消防水箱设置消防水箱的条件设置常高压给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压的建筑物，或设置干式消防竖管的建筑物，可不设置消防水箱。

设置临时高压给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。

消防水箱的设置应符合下列规定：1 重力自流的消防水箱应设置在建筑的最高部位；2 消防水箱应储备10min的消防水量。

当室内消防用水量小于等于25L/s，经计算消防水箱所需消防储水量大于12m3，仍可采用12m3；当室内消防用水量大于25L/s，经计算消防水箱所需储水量大于18 m3，仍可采用18 m3；3 消防用水与其它用水合用的水箱应采用消防用水不作它用的技术措施；4 发生火灾后，由消防水泵供给的消防用水不应进入消防水箱。

高位消防水箱设置要求5.2.1 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1 一类高层公共建筑不应小于36 m3，但当建筑高度大于100m 时不应小于50 m3，当建筑高度大于150m 时不应小于100 m3；2 多层公共建筑、二类高层公共建筑和一类高层居住建筑不应小于18 m3，当一类住宅建筑高度超过100m 时不应小于36 m3；3 二类高层住宅不应小于12 m3；4 建筑高度大于21m 的多层住宅建筑不应小于6 m3；5 工业建筑室内消防给水设计流量当小于等于25L/s 时不应小于12m3，大于25L/s 时不应小于18 m3；6 总建筑面积大于10000m2且小于30000 m2的商店建筑不应小于36 m3，总建筑面积大于30000 m2的商店不应小于50 m3，当与本条第 1 款规定不一致时应取其较大值。

5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应符合下列规定：1 一类高层民用公共建筑不应低于0.10MPa，但当建筑高度超过100m 时不应低于0.15MPa；2 高层住宅、二类高层公共建筑、多层公共建筑不应低于0.07MPa，多层住宅不宜小于0.07MPa；3 工业建筑不应低于0.10MPa；当建筑体积小于20000m3，不宜小于0.07MPa；4 自动喷水灭火系统等自动水灭火系统应根据喷头需求压力确定，但最小不应小于0.10MPa；5 当高位消防水箱不能满足本条第1~第4款的静压要求时，应设置稳压泵。

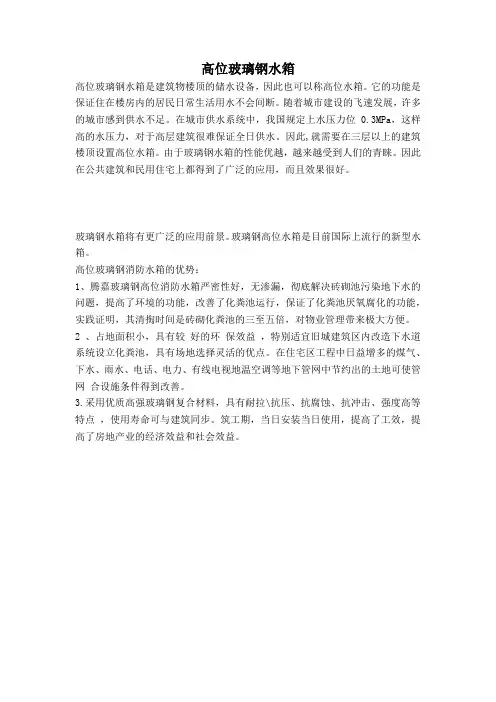

高位玻璃钢水箱
高位玻璃钢水箱是建筑物楼顶的储水设备，因此也可以称高位水箱。

它的功能是保证住在楼房内的居民日常生活用水不会间断。

随着城市建设的飞速发展，许多的城市感到供水不足。

在城市供水系统中，我国规定上水压力位0.3MPa，这样高的水压力，对于高层建筑很难保证全日供水。

因此,就需要在三层以上的建筑楼顶设置高位水箱。

由于玻璃钢水箱的性能优越，越来越受到人们的青睐。

因此在公共建筑和民用住宅上都得到了广泛的应用，而且效果很好。

玻璃钢水箱将有更广泛的应用前景。

玻璃钢高位水箱是目前国际上流行的新型水箱。

高位玻璃钢消防水箱的优势：
1、腾嘉玻璃钢高位消防水箱严密性好，无渗漏，彻底解决砖砌池污染地下水的问题，提高了环境的功能，改善了化粪池运行，保证了化粪池厌氧腐化的功能，实践证明，其清掏时间是砖砌化粪池的三至五倍，对物业管理带来极大方便。

2 、占地面积小，具有较好的环保效益，特别适宜旧城建筑区内改造下水道系统设立化粪池，具有场地选择灵活的优点。

在住宅区工程中日益增多的煤气、下水、雨水、电话、电力、有线电视地温空调等地下管网中节约出的土地可使管网合设施条件得到改善。

3.采用优质高强玻璃钢复合材料，具有耐拉\抗压、抗腐蚀、抗冲击、强度高等特点，使用寿命可与建筑同步。

筑工期，当日安装当日使用，提高了工效，提高了房地产业的经济效益和社会效益。

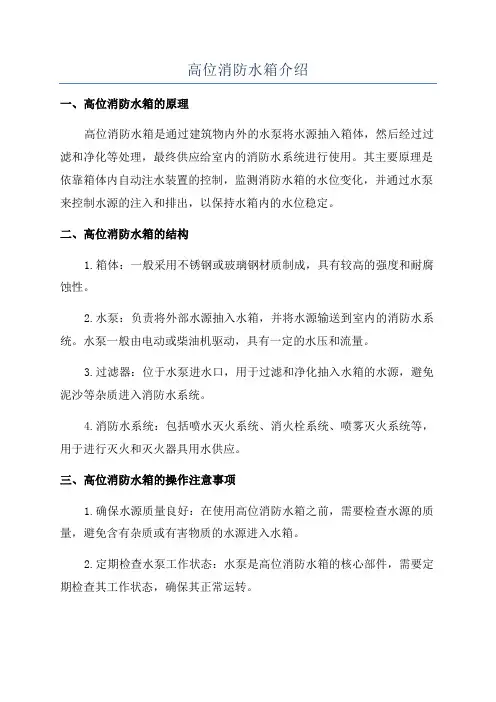

高位消防水箱介绍一、高位消防水箱的原理高位消防水箱是通过建筑物内外的水泵将水源抽入箱体，然后经过过滤和净化等处理，最终供应给室内的消防水系统进行使用。

其主要原理是依靠箱体内自动注水装置的控制，监测消防水箱的水位变化，并通过水泵来控制水源的注入和排出，以保持水箱内的水位稳定。

二、高位消防水箱的结构1.箱体：一般采用不锈钢或玻璃钢材质制成，具有较高的强度和耐腐蚀性。

2.水泵：负责将外部水源抽入水箱，并将水源输送到室内的消防水系统。

水泵一般由电动或柴油机驱动，具有一定的水压和流量。

3.过滤器：位于水泵进水口，用于过滤和净化抽入水箱的水源，避免泥沙等杂质进入消防水系统。

4.消防水系统：包括喷水灭火系统、消火栓系统、喷雾灭火系统等，用于进行灭火和灭火器具用水供应。

三、高位消防水箱的操作注意事项1.确保水源质量良好：在使用高位消防水箱之前，需要检查水源的质量，避免含有杂质或有害物质的水源进入水箱。

2.定期检查水泵工作状态：水泵是高位消防水箱的核心部件，需要定期检查其工作状态，确保其正常运转。

3.定期清洗水箱内部：由于长期储存水源，高位消防水箱内部容易产生污垢，影响水质和水箱寿命，因此需要定期清洗水箱内部。

4.注意水箱的注水和排水操作：在注水过程中，要确保水源注入速度适宜，避免过快或过慢，否则会影响水泵正常工作。

5.做好防冻措施：在寒冷地区，水箱需要采取相应的防冻措施，避免水源结冰而损坏设备。

四、高位消防水箱的维护保养1.定期检查水位和水质：定期检查高位消防水箱的水位和水质，确保水箱内的水源满足灭火需要。

2.定期保养水泵：定期对水泵进行保养，包括清洁、润滑和更换易损件等，以确保其正常运转。

3.定期清理过滤器：定期清洗和更换过滤器，避免泥沙等杂质堵塞水泵进水口。

4.定期清洗水箱内部：定期清洗水箱内部，清除污垢和杂质，确保水质清洁。

5.定期检查水箱密封性能：定期检查水箱的密封性能，确保水箱不会漏水或发生渗漏现象。

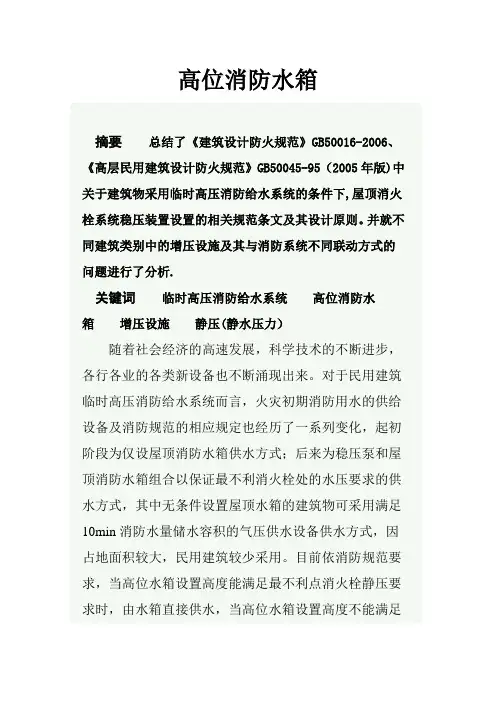

高位消防水箱摘要总结了《建筑设计防火规范》GB50016-2006、《高层民用建筑设计防火规范》GB50045-95（2005年版)中关于建筑物采用临时高压消防给水系统的条件下,屋顶消火栓系统稳压装置设置的相关规范条文及其设计原则。

并就不同建筑类别中的增压设施及其与消防系统不同联动方式的问题进行了分析.关键词临时高压消防给水系统高位消防水箱增压设施静压(静水压力）随着社会经济的高速发展，科学技术的不断进步，各行各业的各类新设备也不断涌现出来。

对于民用建筑临时高压消防给水系统而言，火灾初期消防用水的供给设备及消防规范的相应规定也经历了一系列变化，起初阶段为仅设屋顶消防水箱供水方式；后来为稳压泵和屋顶消防水箱组合以保证最不利消火栓处的水压要求的供水方式，其中无条件设置屋顶水箱的建筑物可采用满足10min消防水量储水容积的气压供水设备供水方式，因占地面积较大，民用建筑较少采用。

目前依消防规范要求，当高位水箱设置高度能满足最不利点消火栓静压要求时，由水箱直接供水，当高位水箱设置高度不能满足最不利点消火栓静压要求时，采用气压水罐或稳压泵做为增压设施和屋顶消防水箱组合，以保证最不利消火栓处的水压要求的供水方式。

在上述火灾初期消防用水的供给设备发展过程中，消防规范对高位水箱静压不能满足最不利点消火栓水压要求时，消防增压设施和消火栓系统的联动控制方式始终没有提出明确的条文要求，尤其在多层建筑中，对最不利点消火栓静压值的大小没有明确，导致设计人员对此点做法不一。

经笔者总结,主要有以下几种方式(因成套增压稳压装置自带压力控制器，做法基本统一，这里主要指采用稳压泵做为增压设施）：一．在水箱间消火栓消防系统出水管上设压力传感器,和稳压泵联动，压力传感器的上下限压力值以最不利点消火栓静压要求为原则确定，以其来实现稳压泵自动启停,满足最不利点消火栓处水压要求。

二．在水箱间设稳压泵，各层消火栓处设消防按钮，水箱间消火栓消防系统出水管上不设压力传感器，稳压泵和消防按钮联动。
