高位消防水箱的布置和进出管道的设置规定

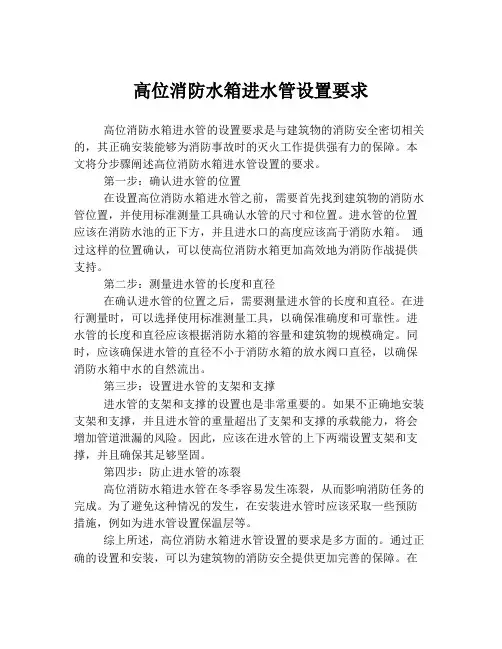

高位消防水箱进水管设置要求
高位消防水箱进水管的设置要求是与建筑物的消防安全密切相关的，其正确安装能够为消防事故时的灭火工作提供强有力的保障。

本文将分步骤阐述高位消防水箱进水管设置的要求。

第一步：确认进水管的位置
在设置高位消防水箱进水管之前，需要首先找到建筑物的消防水管位置，并使用标准测量工具确认水管的尺寸和位置。

进水管的位置应该在消防水池的正下方，并且进水口的高度应该高于消防水箱。

通过这样的位置确认，可以使高位消防水箱更加高效地为消防作战提供支持。

第二步：测量进水管的长度和直径
在确认进水管的位置之后，需要测量进水管的长度和直径。

在进行测量时，可以选择使用标准测量工具，以确保准确度和可靠性。

进水管的长度和直径应该根据消防水箱的容量和建筑物的规模确定。

同时，应该确保进水管的直径不小于消防水箱的放水阀口直径，以确保消防水箱中水的自然流出。

第三步：设置进水管的支架和支撑
进水管的支架和支撑的设置也是非常重要的。

如果不正确地安装支架和支撑，并且进水管的重量超出了支架和支撑的承载能力，将会增加管道泄漏的风险。

因此，应该在进水管的上下两端设置支架和支撑，并且确保其足够坚固。

第四步：防止进水管的冻裂
高位消防水箱进水管在冬季容易发生冻裂，从而影响消防任务的完成。

为了避免这种情况的发生，在安装进水管时应该采取一些预防措施，例如为进水管设置保温层等。

综上所述，高位消防水箱进水管设置的要求是多方面的。

通过正确的设置和安装，可以为建筑物的消防安全提供更加完善的保障。

在
实际的操作中，应该遵守相关的安全规定和标准，确保安装的安全可靠。

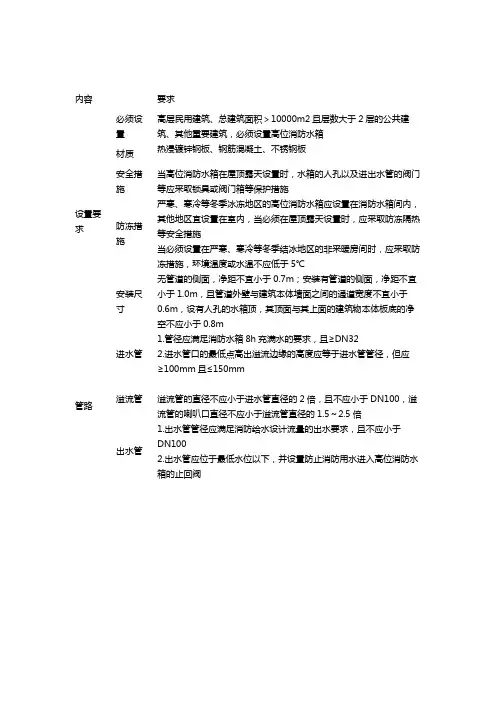

内容要求
设置要求必须设
置
高层民用建筑、总建筑面积＞10000m2且层数大于2层的公共建
筑、其他重要建筑，必须设置高位消防水箱
材质热浸镀锌钢板、钢筋混凝土、不锈钢板
安全措
施
当高位消防水箱在屋顶露天设置时，水箱的人孔以及进出水管的阀门
等应采取锁具或阀门箱等保护措施
防冻措
施
严寒、寒冷等冬季冰冻地区的高位消防水箱应设置在消防水箱间内，
其他地区宜设置在室内，当必须在屋顶露天设置时，应采取防冻隔热
等安全措施
当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时，应采取防
冻措施，环境温度或水温不应低于5℃
安装尺
寸
无管道的侧面，净距不宜小于0.7m；安装有管道的侧面，净距不宜
小于1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于
0.6m，设有人孔的水箱顶，其顶面与其上面的建筑物本体板底的净
空不应小于0.8m
管路进水管
1.管径应满足消防水箱8h充满水的要求，且≥DN32
2.进水管口的最低点高出溢流边缘的高度应等于进水管管径，但应
≥100mm且≤150mm
溢流管溢流管的直径不应小于进水管直径的2倍，且不应小于DN100，溢流管的喇叭口直径不应小于溢流管直径的1.5～2.5倍
出水管
1.出水管管径应满足消防给水设计流量的出水要求，且不应小于
DN100
2.出水管应位于最低水位以下，并设置防止消防用水进入高位消防水
箱的止回阀。

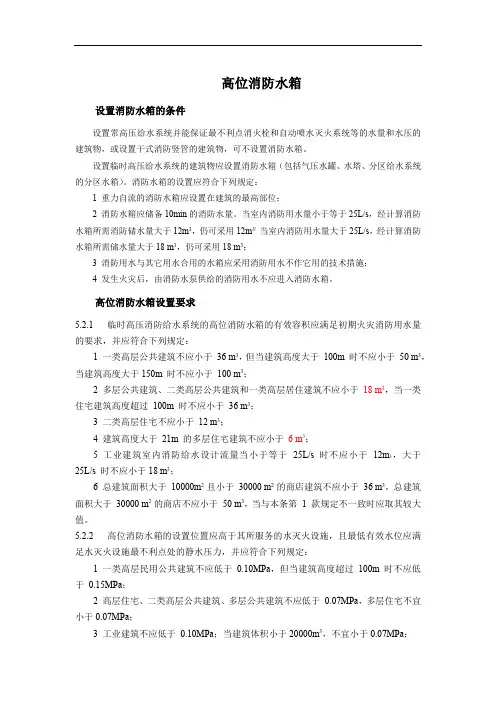

高位消防水箱设置消防水箱的条件设置常高压给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压的建筑物，或设置干式消防竖管的建筑物，可不设置消防水箱。

设置临时高压给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。

消防水箱的设置应符合下列规定：1 重力自流的消防水箱应设置在建筑的最高部位；2 消防水箱应储备10min的消防水量。

当室内消防用水量小于等于25L/s，经计算消防水箱所需消防储水量大于12m3，仍可采用12m3；当室内消防用水量大于25L/s，经计算消防水箱所需储水量大于18 m3，仍可采用18 m3；3 消防用水与其它用水合用的水箱应采用消防用水不作它用的技术措施；4 发生火灾后，由消防水泵供给的消防用水不应进入消防水箱。

高位消防水箱设置要求5.2.1 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1 一类高层公共建筑不应小于36 m3，但当建筑高度大于100m 时不应小于50 m3，当建筑高度大于150m 时不应小于100 m3；2 多层公共建筑、二类高层公共建筑和一类高层居住建筑不应小于18 m3，当一类住宅建筑高度超过100m 时不应小于36 m3；3 二类高层住宅不应小于12 m3；4 建筑高度大于21m 的多层住宅建筑不应小于6 m3；5 工业建筑室内消防给水设计流量当小于等于25L/s 时不应小于12m3，大于25L/s 时不应小于18 m3；6 总建筑面积大于10000m2且小于30000 m2的商店建筑不应小于36 m3，总建筑面积大于30000 m2的商店不应小于50 m3，当与本条第 1 款规定不一致时应取其较大值。

5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应符合下列规定：1 一类高层民用公共建筑不应低于0.10MPa，但当建筑高度超过100m 时不应低于0.15MPa；2 高层住宅、二类高层公共建筑、多层公共建筑不应低于0.07MPa，多层住宅不宜小于0.07MPa；3 工业建筑不应低于0.10MPa；当建筑体积小于20000m3，不宜小于0.07MPa；4 自动喷水灭火系统等自动水灭火系统应根据喷头需求压力确定，但最小不应小于0.10MPa；5 当高位消防水箱不能满足本条第1~第4款的静压要求时，应设置稳压泵。

消防水箱的设置位置及高度，消防设计规范明确规定如下：
3.1《建筑设计防火规范》第8.6.3条规定：应在建筑的最高部位设置重力自流的消防水箱。

3.2《高层民用建筑设计防火规范》第7.
4.7.2条规定：高位消防水箱的设置高度应保证最不利点消火栓静水压力。

当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa,当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。

当高位消防水箱、玻璃钢水箱不能满足上述静压要求时，应设增压设施。

消防水箱的容积计算
消防水箱用于贮存扑灭初期火灾用水，搪瓷水箱消防设计规范明确规定如下：
4.1《建筑设计防火规范》第8.6.3条规定：室内消防水箱(包括分区给水系统的分区水箱)应储存10min的消防用水量，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3。

4.2《高层民用建筑设计防火规范》第7.4.7.1条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。

第7.4.7.3条规定：并联给水方式的分区消防水箱容量与高位消防水箱相同。

另外，与其他用水合用的消防水箱容积，除满足自身的消防用水贮备外，还应满足其他用水贮备。

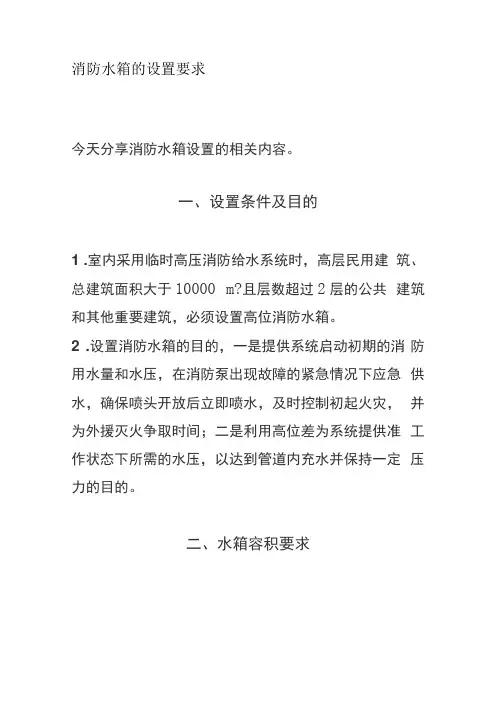

消防水箱的设置要求今天分享消防水箱设置的相关内容。

一、设置条件及目的1 .室内采用临时高压消防给水系统时，高层民用建筑、总建筑面积大于10000 m?且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱。

2 .设置消防水箱的目的，一是提供系统启动初期的消防用水量和水压，在消防泵出现故障的紧急情况下应急供水，确保喷头开放后立即喷水，及时控制初起火灾，并为外援灭火争取时间；二是利用高位差为系统提供准工作状态下所需的水压，以达到管道内充水并保持一定压力的目的。

二、水箱容积要求1.临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1）一类高层公共建筑，不应小于36m3,但当建筑高度大于100m时，不应小于50m3,当建筑高度大于150m 时，不应小于100m3。

2）多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m3,当一类高层住宅建筑高度超过100m时，不应小于36m3。

3）二类高层住宅，不应小于12m3。

4 ）建筑高度大于21m的多层住宅，不应小于6m3。

5）工业建筑室内消防给水设计流量当小于或等于25L/s时，不应小于12m3,大于25L/s时不应小于18m3。

6）总建筑面积大于10000 m?且小于30000 mz的商店建筑，不应小于36m3,总建筑面积大于30000 mz的商店，不应小于50m3。

说明：当商店建筑与一类高层公共建筑不一致时应取较大值。

2.转输水箱兼做高位水箱时，其容积按转输水箱确定。

三、静压要求1.高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1）一类高层公共建筑，不应低于0.10MPa，但当建筑高度超过100m时，不应低于0.15MPa。

2）高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa。

3）工业建筑不应低于0.10MPa，当建筑体积小于20000m3时，不宜低于0.07MPa。

高位消防水箱设置及管路要求一、高位消防水箱的设置要求：1.位置选择：高位消防水箱应选择在建筑物顶部或者其他较高的位置，以确保供水压力足够大，且不会受到外界因素的干扰。

2.容量要求：高位消防水箱的容量应根据建筑物的类型和面积确定，一般来说，商业建筑物的消防水箱容量应满足一定的消防需水量，例如按每小时3立方米计算。

3.防冻要求：如果高位消防水箱设置在室外，要考虑防止水箱在低温环境下结冰的问题，可以采取加热或采暖的方式，以确保水箱供水正常。

4.标志标识：高位消防水箱应标明水箱的容量、水箱供水方向、颜色等标志标识，以方便消防人员快速辨认和使用。

二、高位消防水箱的管路要求：1.进水管道：高位消防水箱的进水管道应设置在消防水系统进水口处，管道直径应根据消防水箱容量、布置高度和水管内摩擦力等因素进行设计，保证供水压力充足。

2.出水管道：高位消防水箱的出水管道应设置在消防水系统进水管道之上，以便形成自然流动的压力，保证水箱能够自动供水。

出水管道的长度、直径、接头等设计要考虑流量和压力损失，以确保供水正常。

3.联动阀门：高位消防水箱的管路上应设置有联动阀门，当消防泵工作时，阀门会自动打开，使高位消防水箱的水源能够通过管道送至需要的消防设施，如消火栓、喷淋系统等。

4.泄压装置：为防止高位消防水箱内的水压过高，需要设置泄压装置，当水压超过设定值时，泄压装置会自动打开，释放过剩的水压，保证消防水箱的安全和正常使用。

总结：高位消防水箱的设置及管路要求是确保其正常供水和灭火功能的重要因素。

合理、科学地设置和设计高位消防水箱的位置、容量、管道等，能够保障建筑物的消防安全，并提供可靠的消防水源。

消防人员应定期进行巡检和维护，保证高位消防水箱的正常运行。

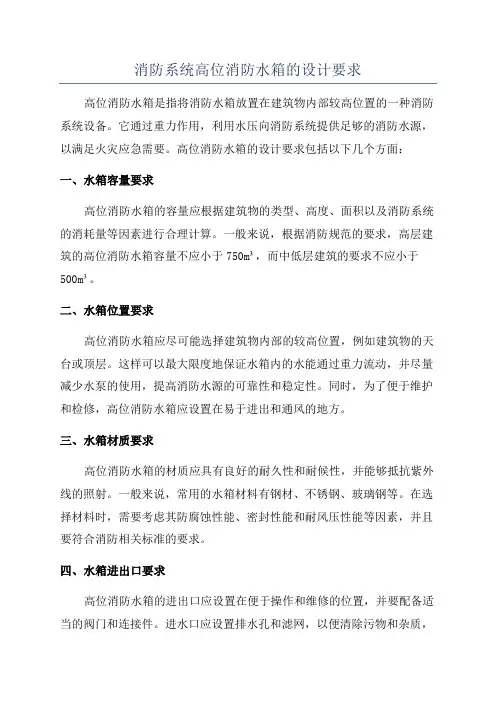

消防系统高位消防水箱的设计要求高位消防水箱是指将消防水箱放置在建筑物内部较高位置的一种消防系统设备。

它通过重力作用，利用水压向消防系统提供足够的消防水源，以满足火灾应急需要。

高位消防水箱的设计要求包括以下几个方面：一、水箱容量要求高位消防水箱的容量应根据建筑物的类型、高度、面积以及消防系统的消耗量等因素进行合理计算。

一般来说，根据消防规范的要求，高层建筑的高位消防水箱容量不应小于750m³，而中低层建筑的要求不应小于500m³。

二、水箱位置要求高位消防水箱应尽可能选择建筑物内部的较高位置，例如建筑物的天台或顶层。

这样可以最大限度地保证水箱内的水能通过重力流动，并尽量减少水泵的使用，提高消防水源的可靠性和稳定性。

同时，为了便于维护和检修，高位消防水箱应设置在易于进出和通风的地方。

三、水箱材质要求高位消防水箱的材质应具有良好的耐久性和耐候性，并能够抵抗紫外线的照射。

一般来说，常用的水箱材料有钢材、不锈钢、玻璃钢等。

在选择材料时，需要考虑其防腐蚀性能、密封性能和耐风压性能等因素，并且要符合消防相关标准的要求。

四、水箱进出口要求高位消防水箱的进出口应设置在便于操作和维修的位置，并要配备适当的阀门和连接件。

进水口应设置排水孔和滤网，以便清除污物和杂质，并确保水的清洁。

出水口应设置消防泵接口，以便接入消防系统，也应设置排放管口，以便排泄雨水和预防冻结。

五、水箱防冻要求在寒冷地区，高位消防水箱需要采取防冻措施，以保证水箱内的水不会结冰损坏。

常用的防冻措施有水箱加热系统、保温层和保温箱等。

加热系统可以通过电加热棒或其他加热设备提供热量，保温层和保温箱则可以减缓水的冷却速度，延缓结冰的发生。

六、水箱检查和维护要求高位消防水箱应定期进行检查和维护，以确保其正常运行和使用。

检查和维护工作包括清洗水箱、检查阀门和连接件的密封情况、检测水位、测量水质等。

同时，还需要注意水箱周围的环境卫生和消防通道的畅通，以便及时进行火灾应急处理。

消防水管道主要规定一、高位消防水箱消防管道1.进水管（1）管径应满足消防水箱8h充满水，但不应小于DN32，宜设液位阀或浮球阀。

（2）进水管口的最低点高出溢流边缘的高度应等于进水管管径，但最小不应小于100mm，最大不应大于150mm。

2.出水管（1）出水管管径不应小于DN100。

（2）高位消防水箱的最低有效水位应根据出水喇叭口和防止旋流器的淹没深度确定，当采用出水管喇叭口时，在最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水利条件确定，但不应小于600mm；当采用防止旋流器时应根据产品确定，但不应小于150mm的保护高度。

3.溢流管（1）直径不应小于进水管直径的2倍，且不应小于DN100.（2）溢流管的喇叭口直径不应小于溢流管直径的1.5-2.5倍。

二、室外消防给水管道1.消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个。

2.室外消防给水管道的直径不应小于DN100，有条件的应不小于DN150。

3.埋地管道当系统工作压力不大于1.20MPa时，宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道，当系统工作压力大于1.2MPa小于1.6MPa时，宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管，当系统工作压力大于1.6MPa时，宜采用无缝钢管。

三、室内消防给水管道1.室内消火栓系统管网应布置成环状，当室外消火栓设计流量不大于20L/s时，且室内消火栓数量不超过10个时，可布置成枝状，但下列情况必须采用环状给水管网：1）向两栋或两座及以上建筑供水时。

2）采用设有高位消防水箱的临时高压消防给水系统时。

3）向两种及以上水灭火系统供水时。

4）向两个及以上报警阀控制的自动水灭火系统供水时。

2.消防给水管道的设计流速不宜大于2.5m/s，自动水灭火系统管道设计流速应符合现行国家标准的有关规定，但任何消防管道的给水流速不应大于7m/s。

四、给水管网的检查1.管道支吊架材料除设计文件另有规定外，一般采用Q235普通碳素钢型材制作。

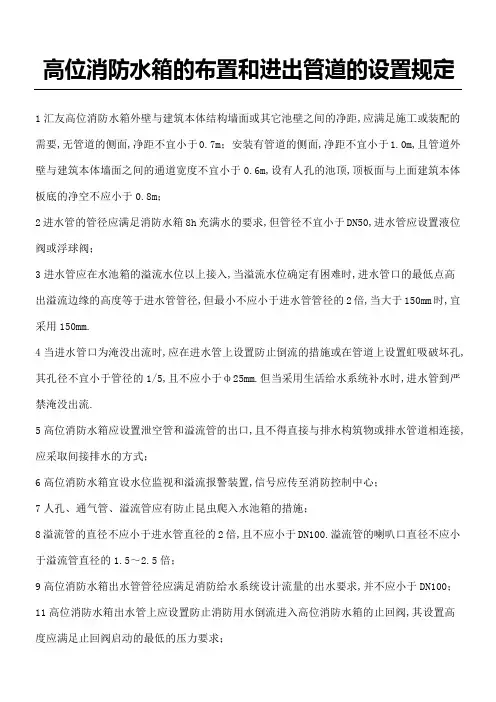

高位消防水箱的布置和进出管道的设置规定文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-高位消防水箱的布置和进出管道的设置规定1 汇友高位消防水箱外壁与建筑本体结构墙面或其它池壁之间的净距，应满足施工或装配的需要，无管道的侧面，净距不宜小于0.7m；安装有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.6m，设有人孔的池顶，顶板面与上面建筑本体板底的净空不应小于0.8m；2 进水管的管径应满足消防水箱8h充满水的要求，但管径不宜小于DN50，进水管应设置液位阀或浮球阀；3 进水管应在水池（箱）的溢流水位以上接入，当溢流水位确定有困难时，进水管口的最低点高出溢流边缘的高度等于进水管管径，但最小不应小于进水管管径的2倍，当大于150mm时，宜采用150 mm。

4 当进水管口为淹没出流时，应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔，其孔径不宜小于管径的1/5，且不应小于ф25mm。

但当采用生活给水系统补水时，进水管到严禁淹没出流。

5 高位消防水箱应设置泄空管和溢流管的出口，且不得直接与排水构筑物或排水管道相连接，应采取间接排水的方式；6 高位消防水箱宜设水位监视和溢流报警装置，信号应传至消防控制中心；7 人孔、通气管、溢流管应有防止昆虫爬入水池（箱）的措施；8 溢流管的直径不应小于进水管直径的2倍，且不应小于DN100。

溢流管的喇叭口直径不应小于溢流管直径的1.5～2.5倍；9 高位消防水箱出水管管径应满足消防给水系统设计流量的出水要求，并不应小于DN100；11 高位消防水箱出水管上应设置防止消防用水倒流进入高位消防水箱的止回阀，其设置高度应满足止回阀启动的最低的压力要求；12 高位消防水箱的进出水管应设置带有指示启闭装置的阀门；13 当高位消防水箱与其他用途合用时，应有防止消防用水被挪作他用的技术措施。

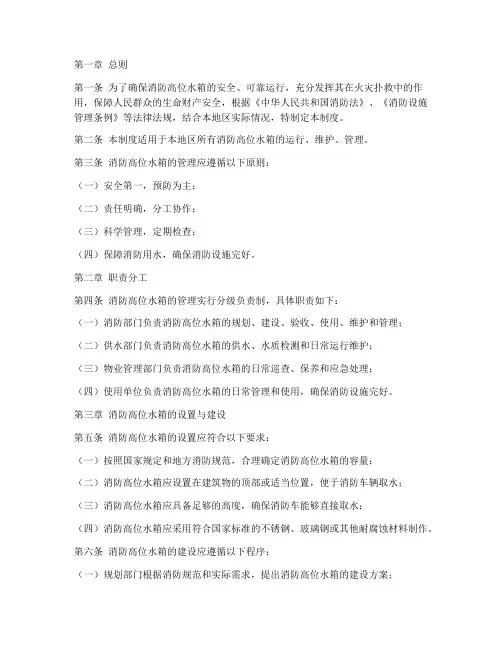

第一章总则第一条为了确保消防高位水箱的安全、可靠运行，充分发挥其在火灾扑救中的作用，保障人民群众的生命财产安全，根据《中华人民共和国消防法》、《消防设施管理条例》等法律法规，结合本地区实际情况，特制定本制度。

第二条本制度适用于本地区所有消防高位水箱的运行、维护、管理。

第三条消防高位水箱的管理应遵循以下原则：（一）安全第一，预防为主；（二）责任明确，分工协作；（三）科学管理，定期检查；（四）保障消防用水，确保消防设施完好。

第二章职责分工第四条消防高位水箱的管理实行分级负责制，具体职责如下：（一）消防部门负责消防高位水箱的规划、建设、验收、使用、维护和管理；（二）供水部门负责消防高位水箱的供水、水质检测和日常运行维护；（三）物业管理部门负责消防高位水箱的日常巡查、保养和应急处理；（四）使用单位负责消防高位水箱的日常管理和使用，确保消防设施完好。

第三章消防高位水箱的设置与建设第五条消防高位水箱的设置应符合以下要求：（一）按照国家规定和地方消防规范，合理确定消防高位水箱的容量；（二）消防高位水箱应设置在建筑物的顶部或适当位置，便于消防车辆取水；（三）消防高位水箱应具备足够的高度，确保消防车能够直接取水；（四）消防高位水箱应采用符合国家标准的不锈钢、玻璃钢或其他耐腐蚀材料制作。

第六条消防高位水箱的建设应遵循以下程序：（一）规划部门根据消防规范和实际需求，提出消防高位水箱的建设方案；（二）消防部门对建设方案进行审核，确保符合消防要求；（三）建设单位按照审核通过的方案进行施工，确保工程质量；（四）消防部门对建设完成的消防高位水箱进行验收，合格后方可投入使用。

第四章运行与维护第七条消防高位水箱的运行应遵守以下规定：（一）供水部门应确保消防高位水箱的供水充足、水质合格；（二）消防高位水箱的液位应保持在规定范围内，不得低于最低液位线；（三）消防高位水箱的进出水管应定期检查，确保畅通无阻；（四）消防高位水箱的阀门、管道等部件应定期检查，发现损坏及时更换。
