【要求规范解析汇报】GB50974中关于某高位消防水箱地设置要求

解析GB50974-2014<消防给水及消火栓系统技术规范>中需要注意的问题阅读：2512014-09-26 16:59标签：gb50974-2014消火栓规范给排水新规范给排水给水排水工程解析GB50974-2014<消防给水及消火栓系统技术规范>中需要注意的问题文/刘可1.0.1 条中增加规范验收和维护管理,以前的口号是'预防为主，防消结合',本条重点强调了维护,跟我国目前的情况也是相附的,重设计而轻维护,中国的建筑问题会有一个集中的爆发期间,这一点一定要重视起来.1.0.4 条强调的设计所用设备组件应符合相关要求和国家标准,提出了准入制度的概念.2.1.1 条大家注意出现了移动式消防水泵和车载消防水泵等新的消防产品.2.1.4 条,取消了原来大家常说的常高压消防系统,提出的低压消防给水系统的概念.2.1.5 条提出了移动消防水池的概念2.1.6 条高位消防水池的概念2.1.7 条定义的屋顶消防水箱的概念,但这次规范编写不太严谨,后面我还会说到初期与10分钟的概念.2.1.8 条是消火栓系统的概念.2.1.11条及2.1.12条明确了静水水压和动水压力的概念.2.2章节的符号大家注意下以下几个名词,会在后续的计算中用到,最大船宽度,着火油船冷却面积,充实水柱投影长度,第1i种水灭火系统的火灾延续时间,还有一些系数等,记下来后会对后续的计算能较好理解.3.1.2第3条大家注意一下，当消防给水与生活给水合用时，合用系统的给水设计流量应为消防给水设计流量与生活给水最大时流量之和，不是叠加，也不是按消防时校核，而是相加；另外计算生活最大小时用水流量时，淋浴用水量宜按15%计算，火灾时能停用的用水量可不计，淋浴等不是24h的，因此取了折减，火灾时能停用的有浇洒等水量。

3.2.2 条规定了城镇的火灾次数和一次灭火设计流量，更加细化了，可以对照看一下。

注意小于2.5万人大于1万人时的一次灭火设计流量增加了5L/S.3.3.2 条规定了建筑物的室外消火栓用水量，民用建筑改动还是比较大的，民用建筑，只要定义成住宅且耐火等级为一二级的，那么室外消火栓用水量就是15/S，民用建筑的分类更加细化，补充了公建的室外消火栓用水量，这个可以根据建筑物的体积进行选择。

解析GB50974消防给水及消火栓系统技术规范中注意的问题GB50974消防给水及消火栓系统技术规范是中国消防领域的重要标准，旨在规范给水及消火栓系统的设计、安装、验收和维护。

本文将对GB50974中一些需要特别注意的问题进行解析，以帮助读者更好地理解和应用该技术规范。

一、设计要素的合理选取在设计给水及消火栓系统时，需要合理选取相关要素，以确保系统在发生火灾时能够及时、有效地进行灭火。

其中，供水管道的直径和长度、水泵的类型和功率、水箱和消火栓的位置等都需要进行科学的计算和评估。

设计人员应根据实际情况，参考相关规范要求，结合建筑物的用途、面积、高度等因素，进行合理的参数选择。

二、系统的可靠性设计消防给水及消火栓系统是建筑物内部的重要灭火设施，其可靠性对于确保人员和财产的安全至关重要。

在设计过程中，需要采取一系列措施来增加系统的可靠性。

例如，设置备用水泵或备用电源以应对突发情况，保证系统不出现单点故障；同时，还需要合理设置监测与报警装置，及时发现和处理系统中的故障。

三、阀门和管道的选择与布置GB50974中对于阀门和管道的选择和布置有一定要求。

在选择阀门时，需考虑其耐高温、耐腐蚀等性能，以确保其正常运行；在管道布置时，需遵循“短、直、少弯”的原则，尽量减少管道的阻力和泄漏风险。

此外，还需要注意阀门和管道的标识，以便在紧急情况下能够迅速定位和操作。

四、系统的检测与验收在完成给水及消火栓系统的设计和安装后，还需要进行系统的检测与验收。

这一过程主要包括系统的水压测试、水流量测试、喷头的调校和阀门的操作检查等，以验证系统的性能是否达到规范要求。

检测和验收应由专业人员进行，并及时记录相关数据和结果，以备查档。

五、系统的维护与保养消防给水及消火栓系统的维护与保养对于系统的正常运行和可靠性至关重要。

维护工作主要包括定期检查管道是否漏水、阀门是否正常、水泵是否运行良好等，保养工作则包括定期清洗水箱、测试水泵的启停性能等。

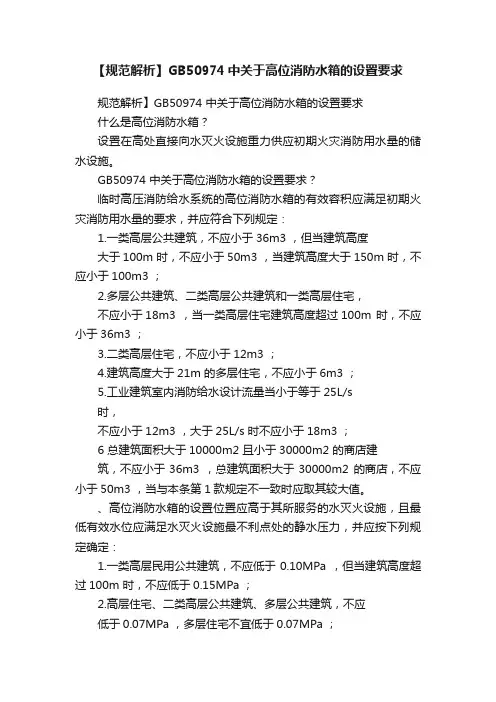

【规范解析】GB50974中关于高位消防水箱的设置要求规范解析】GB50974 中关于高位消防水箱的设置要求什么是高位消防水箱？设置在高处直接向水灭火设施重力供应初期火灾消防用水量的储水设施。

GB50974 中关于高位消防水箱的设置要求？临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1.一类高层公共建筑，不应小于36m3 ，但当建筑高度大于100m 时，不应小于50m3 ，当建筑高度大于150m 时，不应小于100m3 ；2.多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m3 ，当一类高层住宅建筑高度超过100m 时，不应小于36m3 ；3.二类高层住宅，不应小于12m3 ；4.建筑高度大于21m 的多层住宅，不应小于6m3 ；5.工业建筑室内消防给水设计流量当小于等于25L/s时，不应小于12m3 ，大于25L/s 时不应小于18m3 ；6 总建筑面积大于10000m2 且小于30000m2 的商店建筑，不应小于36m3 ，总建筑面积大于30000m2 的商店，不应小于50m3 ，当与本条第1款规定不一致时应取其较大值。

、高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1.一类高层民用公共建筑，不应低于0.10MPa ，但当建筑高度超过100m 时，不应低于0.15MPa ；2.高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa ，多层住宅不宜低于0.07MPa ；3.工业建筑不应低于0.10MPa ，当建筑体积小于20000m3 时，不宜低于0.07MPa ；4.自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa ；5.当高位消防水箱不能满足本条第1款?第4款的静压要求时，应设稳压泵。

对高位消防水箱的有效高度或至最不利水灭火设施的静水压力作了技术规定。

浅析高层建筑高位消防水箱设置浅析高层建筑高位消防水箱设置【摘要】对高位消防水箱设置高度和储水容积进行了分析，并提出高位消防水箱储存初期消防用水量按满足10min室内消火栓用水量和自喷用水量来计算更为合理。

【关键词】高位消防水箱；设置高度；储水容积；10min消防水量1、高位消防水箱的设置采用临时高压给水系统的室内消火栓系统和自动喷水灭火系统的建筑，应设高位消防水箱。

高位消防水箱的主要作用是：提高临时高压消防给水系统的可靠性；提供系统准工作状态和火灾初期消防系统所需水压，保证火警发生后所需提供的初期消防用水量。

国内城市市政供水管网压力大多不能使消防系统处于常高压状态，一般建筑单体内消防系统均采用临时高压给水系统。

而临时高压给水系统给水可靠性较低，采用该系统的建筑应设高位消防水箱。

消防水箱的有效容积应满足初期火灾消防用水量的'要求。

2、高位消防水箱设置高度笔者在多个项目的设计中遇到无论该高位消防水箱是否采用增压设施，均要求将消防水箱设置在建筑物的最高处。

在高层建筑工程中，若要满足最不利点消火栓静水压力至少不应低于0.07MPa，自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa；则建筑顶层的层高需要至少10m或者将屋顶水箱的最低水位抬高到满足要求。

而喷头的工作压力属于动压，计算时需要考虑水头损失，由于自动喷水灭火系统稳压管需接在报警阀前，一般情况下管段较长，水头损失较大，此时若考虑重力流来保证最不利处喷头的出水，水箱的高度要求会更高，这在绝大部分的工程中是不可能实现的。

因此，大部分工程都采用增压设施来保证消防系统的压力。

增压设施由增压泵及气压水罐组成。

当采用增压设施来维持消防系统的压力，说明即使此时高位水箱位于建筑最高处，但靠水的重力流也无法满足消火栓以及最不利处喷头的出水。

因此，此时高位消防水箱是否设在建筑物的最高处已无关紧要，除了能减少一些增压设施所需压力外，已经失去了其安全可靠方面的意义。

⾼位消防⽔箱的设置要求⼀、设置⽬的1. 利⽤位差为系统提供准⼯作状态下所需要的⽔压，达到使管道内的充⽔保持⼀定压⼒的⽬的。

2. 提供系统启动初期的⽤⽔量和⽔压，在消防⽔泵出现故障的紧急情况下应急供⽔，确保喷头开放后⽴即喷⽔，控制初期⽕灾和为外援灭⽕争取时间。

⼆、设置场所室内采⽤临时⾼压消防给⽔系统时，⾼层民⽤建筑、总建筑⾯积⼤于10000㎡且层数超过2层的公共建筑和其他重要建筑，必须设置⾼位消防⽔箱。

三、有效容积和静⽔压⼒1. 临时⾼压消防给⽔系统的⾼位消防⽔箱的有效容积应满⾜初期⽕灾消防⽤⽔量的要求。

2. ⾼位消防⽔箱的设置位置应⾼于其所服务的⽔灭⽕设施，且最低有效⽔位应满⾜⽔灭⽕设施最不利点处的静⽔压⼒。

注：当商店建筑与⼀类⾼层公共建筑规定不⼀致时，应取其较⼤值。

四、设置要求1. ⾼位消防⽔箱的有效容积、出⽔、排⽔和⽔位等，应符合规范规定。

2. ⾼位消防⽔箱的最低有效⽔位应根据出⽔管喇叭⼝和防⽌旋流器的淹没深度确定，吸⽔管喇叭⼝在消防⽔池最低有效⽔位下的淹没深度应根据吸⽔管喇叭⼝的⽔流速度和⽔⼒条件确定，但不应⼩于600mm；当采⽤防⽌旋流器时应根据产品确定，且不应⼩于150mm的保护⾼度。

3. ⾼位消防⽔箱应设置通⽓管；消防⽔箱通⽓管、呼吸管和溢流⽔管等应采取防⽌⾍⿏等进⼊消防⽔池的技术措施。

4. ⾼位消防⽔箱外壁与建筑本体结构墙⾯或其他池壁之间的净距，应满⾜施⼯或装配的需要，⽆管道的侧⾯，净距不宜⼩于0.7m；安装有管道的侧⾯，净距不宜⼩于1.0m，且管道外壁与建筑本体墙⾯之间的通道宽度不宜⼩于0.6m，设有⼈孔的⽔箱顶，其顶⾯与其上⾯的建筑物本体板底的净空不应⼩于0.8m5. 进⽔管的管径应满⾜消防⽔箱8h充满⽔的要求，但管径不应⼩于DN32，进⽔管宜设置液位阀或浮球阀。

6. 进⽔管应在溢流⽔位以上接⼊，进⽔管⼝的最低点⾼出溢流边缘的⾼度应等于进⽔管管径，但最⼩不应⼩于100mm，最⼤不应⼤于150mm。

解析GB50974消防给水及消火栓系统技术规范中注意的问题GB50974消防给水及消火栓系统技术规范是我国消防系统建设中的重要标准，旨在确保建筑物的消防给水及消火栓系统设计、安装、维护和使用符合国家要求，保障人民群众的生命安全。

在实际应用中，我们需要特别注意一些重要问题，以确保规范的有效实施。

一、设计与施工过程中的问题在消防给水及消火栓系统的设计和施工过程中，必须要注意以下几个方面的问题：1. 消防水池的设计要合理：消防水池是保障消防给水系统正常运行的重要设施，其设计要符合规范要求。

消防水池的容积应根据实际需要确定，以保证消防系统的连续供水时间。

2. 消火栓的设置要合理：消火栓的设置位置应考虑周围建筑物的布局、消防车辆的进出通道以及人员疏散等因素，确保消火栓的有效使用。

同时，消火栓的数量和间距也需要符合规范的要求。

3. 管道材料和防腐处理要符合要求：消防给水及消火栓系统中的管道材料选择要合理，应具备耐压、耐冲击等性能。

同时，在施工过程中要注意对管道的防腐处理，确保系统使用寿命。

4. 消火栓系统的通风要充分：消火栓系统的消防水泵房、消火栓室等应保持良好的通风条件，防止设备发生故障或腐蚀。

二、消防给水及消火栓系统设备的问题规范对消防给水及消火栓系统设备的要求十分严格，我们在设备选择、安装和维护中需注意以下问题：1. 水泵的选用要符合规范：消防给水系统中的水泵应选择符合国家标准的产品，并且能够满足规范中对水流量、扬程等指标的要求。

在选择水泵时，还要考虑其可靠性和节能性。

2. 消火栓的安装要规范：消火栓的安装位置应符合规范中的要求，同时要保证消火栓的稳固可靠，便于使用和维护。

3. 消火栓箱的密封要良好：消火栓箱的密封性是确保消火栓正常工作的重要条件，应保证箱门密封良好，并定期进行检查和维护。

4. 消火栓系统的维护要定期：消火栓系统的设备和管道应定期保养和检查，确保其正常运行。

如发现问题及时处理，避免设备和管道老化、堵塞等情况的发生。

解析GB50974-2014<消防给水及消火栓系统技术规范>中需要注意的问题1.0.1 条中增加规范验收和维护管理,以前的口号是"预防为主，防消结合",本条重点强调了维护,跟我国目前的情况也是相附的,重设计而轻维护,中国的建筑问题会有一个集中的爆发期间,这一点一定要重视起来.1.0.4 条强调的设计所用设备组件应符合相关要求和国家标准,提出了准入制度的概念.2.1.1 条大家注意出现了移动式消防水泵和车载消防水泵等新的消防产品.2.1.4 条,取消了原来大家常说的常高压消防系统,提出的低压消防给水系统的概念.2.1.5 条提出了移动消防水池的概念2.1.6 条高位消防水池的概念2.1.7 条定义的屋顶消防水箱的概念,但这次规范编写不太严谨,后面我还会说到初期与10分钟的概念.2.1.8 条是消火栓系统的概念.2.1.11条及2.1.12条明确了静水水压和动水压力的概念.2.2章节的符号大家注意下以下几个名词,会在后续的计算中用到,最大船宽度,着火油船冷却面积,充实水柱投影长度,第1i种水灭火系统的火灾延续时间,还有一些系数等,记下来后会对后续的计算能较好理解.3.1.2第3条大家注意一下，当消防给水与生活给水合用时，合用系统的给水设计流量应为消防给水设计流量与生活给水最大时流量之和，不是叠加，也不是按消防时校核，而是相加；另外计算生活最大小时用水流量时，淋浴用水量宜按15%计算，火灾时能停用的用水量可不计，淋浴等不是24h的，因此取了折减，火灾时能停用的有浇洒等水量。

3.2.2 条规定了城镇的火灾次数和一次灭火设计流量，更加细化了，可以对照看一下。

注意小于2.5万人大于1万人时的一次灭火设计流量增加了5L/S.3.3.2 条规定了建筑物的室外消火栓用水量，民用建筑改动还是比较大的，民用建筑，只要定义成住宅且耐火等级为一二级的，那么室外消火栓用水量就是15/S，民用建筑的分类更加细化，补充了公建的室外消火栓用水量，这个可以根据建筑物的体积进行选择。

消防系统高位消防水箱的设计要求高位消防水箱是消防系统中重要的组成部分，它起到储存灭火水源的作用，为消防设备提供足够的供水量和水压。

在设计高位消防水箱时，需要考虑以下几个方面的要求。

首先，高位消防水箱应具备足够的容积，以确保在火灾发生时能够提供足够的水源。

根据建筑物的不同规模和用途，消防规范规定了相应的水箱容积要求，通常以立方米为单位计算。

设计时需要充分考虑建筑物的灭火需求和当地的消防规范要求，以确定合适的水箱容积。

其次，在高位消防水箱的设计中，需要考虑水箱的安装位置和高度。

一般来说，高位消防水箱应位于建筑物较高的位置，并尽量选择能够保证消防水能够自然流向各个消防设备的位置。

水箱的高度需要满足建筑物的最大喷射高度要求，以确保在火灾发生时消防水能够有效地喷射到火灾现场。

此外，高位消防水箱还需要具备良好的固定和防漏设计。

水箱应该采用适当的固定装置，以确保水箱在地震等特殊情况下不会发生脱落或倾倒。

同时，应进行严密的密封设计，以避免水箱在使用过程中发生渗漏，影响消防灭火效果。

除此之外，高位消防水箱还应配备相应的检测和控制装置。

通过水位传感器等监测装置，实时监测水箱的水位情况，并能够传输给消防管理中心。

在水位过低或过高时，报警系统能够及时发出警报，从而提醒管理人员采取相应的措施，确保消防水箱的有效运行。

最后，高位消防水箱的材料和施工质量也需要特别注意。

水箱的材料应具备耐腐蚀、耐压、耐候等特性，以确保长期稳定运行。

在水箱的施工过程中，需要严格按照相关规范进行，确保施工质量合格，水箱的连接处不易出现漏水和松动等问题。

综上所述，设计高位消防水箱需要综合考虑水箱容积、安装位置和高度、固定和防漏设计、检测和控制装置、材料和施工质量等多个因素。

只有在满足相关要求的基础上，高位消防水箱才能够发挥其应有的功能，为消防系统提供可靠的水源供应。

消防系统高位消防水箱的设计要求高位消防水箱是指将消防水箱放置在建筑物内部较高位置的一种消防系统设备。

它通过重力作用，利用水压向消防系统提供足够的消防水源，以满足火灾应急需要。

高位消防水箱的设计要求包括以下几个方面：一、水箱容量要求高位消防水箱的容量应根据建筑物的类型、高度、面积以及消防系统的消耗量等因素进行合理计算。

一般来说，根据消防规范的要求，高层建筑的高位消防水箱容量不应小于750m³，而中低层建筑的要求不应小于500m³。

二、水箱位置要求高位消防水箱应尽可能选择建筑物内部的较高位置，例如建筑物的天台或顶层。

这样可以最大限度地保证水箱内的水能通过重力流动，并尽量减少水泵的使用，提高消防水源的可靠性和稳定性。

同时，为了便于维护和检修，高位消防水箱应设置在易于进出和通风的地方。

三、水箱材质要求高位消防水箱的材质应具有良好的耐久性和耐候性，并能够抵抗紫外线的照射。

一般来说，常用的水箱材料有钢材、不锈钢、玻璃钢等。

在选择材料时，需要考虑其防腐蚀性能、密封性能和耐风压性能等因素，并且要符合消防相关标准的要求。

四、水箱进出口要求高位消防水箱的进出口应设置在便于操作和维修的位置，并要配备适当的阀门和连接件。

进水口应设置排水孔和滤网，以便清除污物和杂质，并确保水的清洁。

出水口应设置消防泵接口，以便接入消防系统，也应设置排放管口，以便排泄雨水和预防冻结。

五、水箱防冻要求在寒冷地区，高位消防水箱需要采取防冻措施，以保证水箱内的水不会结冰损坏。

常用的防冻措施有水箱加热系统、保温层和保温箱等。

加热系统可以通过电加热棒或其他加热设备提供热量，保温层和保温箱则可以减缓水的冷却速度，延缓结冰的发生。

六、水箱检查和维护要求高位消防水箱应定期进行检查和维护，以确保其正常运行和使用。

检查和维护工作包括清洗水箱、检查阀门和连接件的密封情况、检测水位、测量水质等。

同时，还需要注意水箱周围的环境卫生和消防通道的畅通，以便及时进行火灾应急处理。
